Apa itu Air Circuit Breaker? Definisi dan Cara Kerjanya Lengkap

Posted on

Bengkeltv.idApa itu Air Circuit Breaker? Definisi dan Cara Kerjanya Lengkap. Dalam dunia kelistrikan, perlindungan sistem listrik dari potensi kerusakan akibat arus lebih merupakan hal yang sangat penting. Salah satu komponen kunci dalam sistem perlindungan ini adalah Air Circuit Breaker (ACB). Air Circuit Breaker, atau yang sering disingkat ACB, adalah perangkat yang dirancang untuk memutuskan aliran listrik secara otomatis saat terjadi arus lebih atau korsleting. Dengan menggunakan udara sebagai medium pemadam, ACB memainkan peran vital dalam menjaga keamanan dan kestabilan sistem kelistrikan.

Namun, apa sebenarnya Air Circuit Breaker itu? Bagaimana cara kerjanya dan mengapa ia menjadi pilihan utama dalam banyak aplikasi industri dan komersial? Artikel ini akan membahas secara mendalam mengenai Apa itu Air Circuit Breaker, mulai dari prinsip dasar operasinya, manfaat yang ditawarkannya, hingga aplikasi praktis dalam berbagai sistem kelistrikan. Mari kita telusuri lebih lanjut mengenai teknologi ini dan peranannya yang krusial dalam menjaga integritas sistem listrik.

Apa itu Air Circuit Breaker?

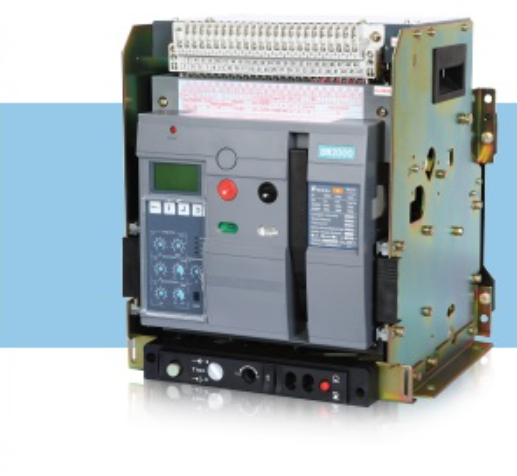

Pemutus Sirkuit Udara, atau Air Circuit Breaker (ACB), adalah komponen listrik yang berfungsi melindungi sistem listrik dari masalah seperti panas berlebih, fluktuasi tegangan, dan perbedaan arus yang signifikan pada berbagai jenis peralatan.

ACB menggunakan udara sebagai media untuk memadamkan busur api yang timbul selama proses pemutusan sirkuit atau akibat gangguan. Alat ini dapat digunakan pada tegangan rendah maupun menengah, di mana udara dengan tekanan atmosfer bertindak sebagai peredam busur api yang terjadi.

Perbedaan ACB dibandingkan dengan MCB dan MCCB cukup jelas. MCCB lebih cocok untuk melindungi aliran listrik pada bangunan kecil seperti rumah, sementara MCB digunakan di sektor menengah seperti sekolah atau industri rumahan. ACB, di sisi lain, lebih sesuai untuk melindungi sistem listrik pada bangunan kantor atau industri menengah.

Fungsi ACB

Selain itu, Air Circuit Breaker (ACB) memiliki beberapa fungsi penting yang mendukung keamanan dan kinerja instalasi listrik, yaitu:

  • Memutus Aliran Listrik pada Beban Berlebih:
    ACB berfungsi melindungi instalasi listrik dari beban berlebih dengan cara memutus aliran listrik ketika beban melebihi kapasitas yang ditentukan. Misalnya, jika ACB memiliki rating 3600 Ampere dan beban listrik melebihi kapasitas tersebut, ACB akan segera memutus aliran listrik untuk mencegah kerusakan.
  • Memutus Aliran Listrik pada Hubung Singkat:
    ACB juga melindungi sistem listrik dari hubung singkat yang dapat menyebabkan lonjakan arus besar. Lonjakan arus ini berpotensi merusak peralatan yang terhubung. ACB mendeteksi hubung singkat dan secara otomatis memutus aliran listrik untuk melindungi perangkat dari kerusakan.
  • Memadamkan Busur Api saat Proses Switching:
    Selama proses pemutusan atau “switching,” ACB dapat menghasilkan busur api akibat arus besar. ACB dilengkapi dengan mekanisme untuk memadamkan busur api ini secara efektif, menjaga keKalianlan sistem listrik dan mengurangi risiko kebakaran akibat busur api selama switching.

Komponen Elektrikal dalam Air Circuit Breaker (ACB)

Air Circuit Breaker (ACB) adalah alat pemutus sirkuit listrik yang berfungsi untuk melindungi peralatan dan sistem listrik dari kerusakan akibat arus lebih, arus pendek, atau gangguan listrik lainnya. Di dalam ACB, terdapat beberapa komponen elektrikal utama yang berperan penting dalam operasinya:

  • Solenoid Motor (MM):
    Solenoid motor adalah komponen internal ACB yang membantu proses pengisian dengan cara menggerakkan tuas secara otomatis menggunakan motor.
  • Closing Coil (CC):
    Perangkat kontrol ini mendorong tuas mekanik Air Circuit Breaker (ACB) dari jarak jauh ketika diberikan tegangan terus-menerus atau seketika ke terminal coil, sehingga ACB berada dalam posisi tertutup/ON. Setelah ACB tertutup/ON, sinyal ke coil penutup harus diputus untuk mengembalikan tuas ke posisi awal.
  • Shunt Coil (SHT):
    Perangkat kontrol ini menggerakkan tuas mekanik Air Circuit Breaker dari jarak jauh saat diberi tegangan secara terus-menerus ke terminal coil, sehingga ACB berada dalam posisi terbuka/OFF. Setelah ACB terbuka/OFF, sinyal ke coil shunt harus diputuskan untuk mengembalikan tuas ke posisi semula.
  • Under Voltage Trip Device (UVT):
    UVT yang terpasang dalam ACB berfungsi untuk membuka ACB ketika pasokan atau tegangan kontrol turun di bawah level yang telah ditentukan.
Baca juga:  Memahami Perbedaan Antara Voltmeter dan Amperemeter dalam Dunia Listrik

Cara Kerja Air Circuit Breaker

ACB beroperasi dengan menginterupsi aliran listrik dalam suatu rangkaian ketika terjadi gangguan atau kelebihan arus. Proses kerja ACB melibatkan beberapa komponen utama, termasuk trip unit, mekanisme pengoperasian, dan current transformer.

Ketika terdeteksi gangguan atau kelebihan arus dalam rangkaian listrik, trip unit akan mengidentifikasi masalah tersebut dan mengirimkan sinyal kepada mekanisme pengoperasian untuk memutus aliran listrik.

Setelah aliran listrik diputus, ACB akan menangani busur api yang mungkin muncul dengan menggunakan sistem pemadam busur api yang telah dirancang untuk tujuan tersebut.

Jenis-jenis ACB

Pemutus Sirkuit Udara (Air Circuit Breaker/ACB) memiliki berbagai jenis yang dapat disesuaikan dengan kebutuhan dan kondisi sistem listrik yang ada. Beberapa variasi jenis ACB tersebut meliputi:

1. Jenis Fixed Type

ACB jenis fixed type memiliki bentuk yang mirip dengan ACB pada umumnya, tetapi tidak dapat dilepas dari panel listriknya. Jenis ini biasanya digunakan dalam sistem listrik yang memiliki kebutuhan yang konsisten dan jarang mengalami perubahan. Keuntungan dari ACB fixed type adalah kestabilan operasional dalam sistem listrik dengan beban yang relatif tetap, memungkinkan ACB terpasang secara permanen dan memberikan performa yang stabil.

2. Jenis Withdrawable Type

ACB jenis withdrawable type memiliki bentuk yang mirip dengan ACB fixed type, namun memiliki keunggulan dapat dilepas dari panel listriknya. Jenis ini sering digunakan dalam sistem listrik yang memerlukan perawatan rutin atau mengalami perubahan konfigurasi. Kelebihan utama dari ACB withdrawable type adalah kemampuannya untuk dicabut dari panel listrik, yang memudahkan proses perawatan, pemeliharaan, atau penggantian jika diperlukan. Fitur ini menjadikannya sangat cocok untuk sistem listrik yang memerlukan fleksibilitas dalam manajemen dan perubahan konfigurasi secara berkala.

3. Jenis Draw-out Type

ACB jenis draw-out type adalah tipe ACB yang dapat dikeluarkan dari panel listriknya dan dilengkapi dengan sistem koneksi yang lebih sederhana. Keunggulan utama dari jenis ini adalah kemampuannya untuk ditarik keluar dari panel, yang memungkinkan penggantian atau pemeliharaan menjadi lebih efisien. ACB draw-out type sering digunakan dalam sistem listrik yang memerlukan perubahan reguler atau situasi di mana penggantian perangkat ACB diperlukan tanpa mengganggu operasi keseluruhan sistem.

Baca juga:  Penyebab Stop Kontak Nyala Tapi Tidak Bisa Digunakan dan Solusinya

4. Jenis Air Blast Circuit Breaker

ACB jenis air blast circuit breaker menggunakan udara bertekanan tinggi untuk memadamkan busur api yang terjadi selama pemutusan arus listrik. Jenis ini sangat sesuai untuk digunakan pada sistem listrik dengan tegangan yang cukup tinggi dan arus yang besar. Kelebihan ACB ini terletak pada efisiensinya dalam memadamkan busur api, yang membuatnya cocok untuk situasi di mana risiko busur api perlu diminimalkan. ACB air blast circuit breaker sering diaplikasikan dalam lingkungan industri dengan tingkat tegangan tinggi untuk memberikan tingkat keamanan yang optimal.

Perbedaan ACB, MCB, MCCB, dan GCB

ACB, MCB, MCCB, dan GCB merupakan berbagai jenis perangkat pemutus arus listrik yang memiliki perbedaan karakteristik. Berikut ini adalah perbandingan masing-masingnya:

1. MCB (Miniature Circuit Breaker)

Miniature Circuit Breaker (MCB) adalah perangkat pemutus arus listrik yang dirancang untuk melindungi rangkaian listrik di lingkungan rumah tangga atau bangunan kecil. MCB umumnya memiliki kapasitas pemutusan arus yang relatif kecil, berkisar antara 1 hingga 125 Ampere. Keunggulan MCB terletak pada ukurannya yang kecil, memudahkan pemasangan di dalam panel listrik rumah, dan memberikan perlindungan yang efektif terhadap arus lebih.

2. MCCB (Molded Case Circuit Breaker)

Molded Case Circuit Breaker (MCCB) adalah perangkat pemutus arus listrik yang umumnya digunakan untuk melindungi rangkaian listrik pada bangunan atau fasilitas industri yang lebih besar. MCCB memiliki kapasitas pemutusan arus yang lebih besar daripada MCB, mencakup rentang antara 100 hingga 2.500 Ampere. Kelebihan MCCB terletak pada kemampuannya untuk menangani beban listrik yang lebih besar, serta daya tahannya terhadap kondisi operasional industri yang berat.

3. GCB (Generator Circuit Breaker)

Generator Circuit Breaker (GCB) adalah perangkat pemutus arus listrik yang dirancang khusus untuk melindungi generator listrik. GCB memiliki kemampuan pemutusan arus yang sangat tinggi, mencapai rentang antara 10.000 hingga 50.000 Ampere. Keunggulan GCB terletak pada daya tahannya terhadap beban listrik yang dihasilkan oleh generator, sehingga mampu menyediakan perlindungan optimal terhadap gangguan arus yang dapat terjadi selama operasi generator.

4. ACB (Air Circuit Breaker)

Air Circuit Breaker (ACB) adalah perangkat pemutus arus listrik yang umumnya digunakan untuk melindungi rangkaian listrik pada bangunan atau fasilitas industri yang lebih besar. ACB memiliki kemampuan pemutusan arus yang cukup besar, berkisar antara 800 hingga 6.000 Ampere. Keunggulan ACB meliputi kemampuan untuk memutus aliran listrik saat terjadi gangguan atau kelebihan arus, serta kemampuan memadamkan busur api yang mungkin terjadi selama proses switching atau pemutusan aliran listrik.

Cara Melakukan Perawatan

Perawatan yang tepat dan rutin pada perangkat ini dapat mendukung menjaga kinerjanya serta memperpanjang masa pakainya. Berikut beberapa langkah perawatan yang dapat dilakukan pada Air Circuit Breaker (ACB):

  • Bersihkan Secara Teratur:
    Pembersihan rutin pada permukaan ACB sangat penting untuk mencegah akumulasi debu yang dapat mengganggu kinerja alat. Membersihkan ACB dari kotoran dan kontaminan lainnya juga diperlukan untuk memastikan kondisinya tetap optimal. Debu yang menumpuk dapat menjadi penyebab gangguan, sehingga menjaga kebersihan ACB akan membantu mencegah potensi masalah.
  • Periksa Kondisi Kontak dan Isolasi:
    Melakukan pemeriksaan terhadap kondisi kontak dan isolasi ACB secara berkala sangat krusial. Memastikan tidak ada kerusakan atau aus pada kontak dan isolasi menjadi langkah preventif yang dapat menghindari gangguan pada kinerja dan keamanan ACB. Pengamatan terhadap kondisi ini memastikan bahwa ACB dapat menjalankan fungsi pemutusan arus dengan optimal.
  • Periksa Fungsi Mekanisme Alat:
    Pastikan mekanisme ACB berfungsi dengan baik dengan melakukan pengujian secara berkala. Proses pengujian ini membantu memastikan bahwa semua fungsi mekanisme ACB, seperti pemutusan dan penyambungan, berjalan sesuai dengan spesifikasi pabrik. Pemeriksaan rutin ini juga dapat mendeteksi potensi masalah mekanis sebelum menyebabkan gangguan serius dalam operasi ACB.
  • Lakukan Kalibrasi Sesuai Jadwal:
    Kalibrasi perlu dilakukan sesuai dengan jadwal yang telah ditentukan oleh produsen atau mengikuti stKalianr industri yang berlaku. Proses kalibrasi ini bertujuan untuk memastikan bahwa ACB bekerja dengan akurat dan tepat sesuai dengan parameter yang diinginkan. Dengan menjalankan kalibrasi secara teratur, dapat dihindari ketidakakuratan yang dapat mengakibatkan kerusakan atau ketidakstabilan dalam fungsi pemutusan arus.
  • Perhatikan Lingkungan Sekitar:
    Pastikan lingkungan sekitar perangkat ACB tetap bersih, kering, dan bebas dari bahan-bahan yang dapat merusaknya, seperti kelembaban, korosi, atau kotoran. Kondisi lingkungan yang baik akan membantu mempertahankan performa ACB dalam kondisi optimal dan meminimalkan risiko terhadap kerusakan akibat faktor lingkungan.
  • Lakukan Inspeksi Berkala Oleh Ahli:
    Melibatkan teknisi atau ahli yang terlatih untuk melakukan inspeksi secara berkala sangat penting. Inspeksi oleh ahli akan memastikan bahwa seluruh komponen ACB berfungsi dengan baik dan aman untuk digunakan. Ahli dapat mendeteksi masalah yang mungkin tidak terlihat oleh orang yang tidak berpengalaman, dan dapat memberikan saran atau tindakan perbaikan yang diperlukan.
Baca juga:  Cara Mengatasi Listrik Yang Korslet dengan Tepat

Penutup

Sebagai penutup, penting untuk memahami secara mendalam apa itu Air Circuit Breaker (ACB) dan peran krusialnya dalam sistem kelistrikan modern. ACB adalah perangkat yang dirancang untuk melindungi sistem listrik dari berbagai gangguan seperti beban berlebih, hubung singkat, dan masalah lainnya yang dapat merusak peralatan atau menyebabkan bahaya. Dengan fungsi utama untuk memutus aliran listrik secara otomatis ketika terdeteksi masalah, ACB membantu menjaga keamanan dan keKalianlan sistem kelistrikan.

ACB tersedia dalam berbagai jenis, seperti fixed type, withdrawable type, dan draw-out type, masing-masing dengan keunggulan yang spesifik sesuai dengan kebutuhan aplikasi tertentu. Fixed type cocok untuk sistem dengan kebutuhan stabil dan konsisten, withdrawable type menawarkan kemudahan dalam perawatan dan pemeliharaan, sementara draw-out type memfasilitasi penggantian dan perawatan tanpa mengganggu keseluruhan sistem.

Memahami apa itu Air Circuit Breaker dan berbagai jenisnya memungkinkan Kalian untuk memilih perangkat yang paling sesuai dengan kebutuhan sistem kelistrikan Kalian. Dengan pemilihan dan pemeliharaan ACB yang tepat, Kalian dapat memastikan bahwa sistem listrik Kalian beroperasi dengan aman dan efisien, serta siap menghadapi berbagai tantangan yang mungkin timbul. Demikian ulasan dari bengkeltv.id mengenai Apa itu Air Circuit Breaker. Semoga bermanfaat untuk Kalian.
