Apa Itu Panel Listrik? Pengertian dan Fungsinya dalam Sistem Kelistrikan

Posted on

Bengkeltv.idApa Itu Panel Listrik? Pengertian dan Fungsinya dalam Sistem Kelistrikan. Panel listrik adalah komponen vital dalam sistem distribusi listrik, yang berfungsi sebagai pusat kontrol untuk mengatur dan mendistribusikan arus listrik ke seluruh bangunan atau fasilitas. Secara umum, panel listrik berperan dalam mengarahkan listrik dari sumber utama, seperti pembangkit listrik atau jaringan utilitas, ke berbagai peralatan dan sistem yang membutuhkan daya. Panel ini juga dilengkapi dengan berbagai perangkat perlindungan, seperti pemutus sirkuit (circuit breaker), yang secara otomatis akan memutus aliran listrik jika terjadi masalah, seperti kelebihan beban atau korsleting, guna mencegah kerusakan peralatan dan kebakaran.

Dalam sebuah bangunan komersial, industri, maupun rumah tangga, panel listrik memastikan bahwa arus listrik didistribusikan secara efisien dan aman ke setiap bagian. Setiap ruangan atau zona mungkin memiliki sirkuit tersendiri yang dikendalikan melalui panel ini, memungkinkan pengaturan penggunaan listrik yang lebih spesifik.

Terdapat beberapa jenis panel listrik yang digunakan sesuai dengan kebutuhan, seperti panel utama (main distribution panel), panel kontrol motor (motor control panel), dan panel sub-distribusi (sub-distribution panel). Masing-masing jenis memiliki fungsi tertentu tergantung pada skala dan kompleksitas sistem kelistrikan yang dilayani.

Dalam artikel ini, kita akan mengupas lebih dalam mengenai apa itu panel listrik, jenis-jenis panel yang umum digunakan, serta bagaimana peran panel listrik sangat krusial dalam menjaga keamanan instalasi listrik dan efisiensi penggunaan daya. Dengan pemahaman yang baik, kita dapat memastikan instalasi listrik di bangunan tetap aman, efektif, dan sesuai dengan stKalianr keselamatan yang berlaku.

Apa itu Panel Listrik?

Panel listrik adalah kotak yang berisi berbagai komponen elektronik, seperti saklar, pemutus arus, pemutus beban, dan indikator listrik. Komponen-komponen ini berfungsi untuk memastikan distribusi dan pengendalian daya listrik ke seluruh sistem dalam bangunan atau instalasi.

Fungsi utama panel listrik adalah untuk mendistribusikan dan mengendalikan aliran daya listrik, sekaligus melindungi sistem dari kerusakan akibat kelebihan arus atau gangguan lainnya. Selain itu, panel listrik juga berperan dalam memantau aliran listrik dan menjalankan proses pemeliharaan sistem.

Komponen utama dalam panel listrik meliputi pemutus arus, pemutus beban, saklar, dan alat pengukur listrik. Pemutus arus bekerja secara otomatis memutus aliran listrik saat terjadi kelebihan beban atau korsleting, sementara pemutus beban digunakan untuk mengendalikan aliran listrik ketika beban berlebihan.

Saklar memungkinkan pemutusan atau penyambungan aliran listrik secara manual, sedangkan alat pengukur seperti ammeter dan voltmeter memantau arus dan tegangan listrik dalam sistem untuk memastikan operasional yang aman dan efisien.

Fungsi Panel Listrik

Panel listrik memiliki peran yang sangat penting dalam memastikan distribusi listrik yang aman dan efisien, baik di rumah tangga maupun sektor industri. Fungsi utamanya meliputi pengaturan, pemantauan, dan pengendalian aliran listrik ke berbagai perangkat dan sistem yang memerlukan daya.

Dengan kemampuan untuk mengintegrasikan sirkuit listrik dari berbagai perangkat ke satu pusat kendali, panel listrik memungkinkan penyaluran daya yang terpusat, mengurangi risiko kebingungan dan kekacauan kabel. Ini mempermudah manajemen sistem kelistrikan secara keseluruhan.

Panel listrik juga dilengkapi dengan pemutus sirkuit dan perangkat pengaman lainnya yang melindungi dari lonjakan arus berlebih atau korsleting, sehingga mencegah risiko kebakaran atau kerusakan peralatan. Fitur-fitur ini memberikan perlindungan ekstra untuk memastikan keselamatan lingkungan.

Baca juga:  √ Penyebab MCB On Tapi Listrik Mati dan Solusinya

Selain itu, panel listrik memfasilitasi pemantauan dan pengukuran aliran listrik, memungkinkan pemilik atau pengelola bangunan untuk mengawasi konsumsi energi serta mengidentifikasi peluang penghematan. Hal ini menjadi dasar bagi penerapan kebijakan efisiensi energi dan pengelolaan sumber daya yang lebih bijak.

Kemampuan pengguna untuk mengendalikan daya yang disalurkan ke berbagai perangkat melalui panel ini memberikan fleksibilitas dalam mengatur prioritas dan manajemen beban listrik. Dengan demikian, panel listrik berfungsi sebagai pusat kendali yang efektif dalam mengelola konsumsi daya sesuai kebutuhan.

Panel ini juga sering dilengkapi dengan sistem daya cadangan seperti generator atau baterai, yang menjamin pasokan listrik tetap tersedia saat terjadi pemadaman atau kondisi darurat. Ini meningkatkan keKalianlan dan kesinambungan pasokan listrik dalam situasi yang tidak terduga.

Secara keseluruhan, panel listrik dianggap sebagai pusat kendali utama dalam sistem kelistrikan. Dengan fungsi yang mencakup pemantauan, pengendalian, dan pengaturan aliran daya, panel ini memastikan kinerja sistem listrik yang stabil, aman, dan efisien, sehingga memenuhi kebutuhan pasokan daya di lingkungan modern.

Bentuk dan Ukuran Panel Listrik

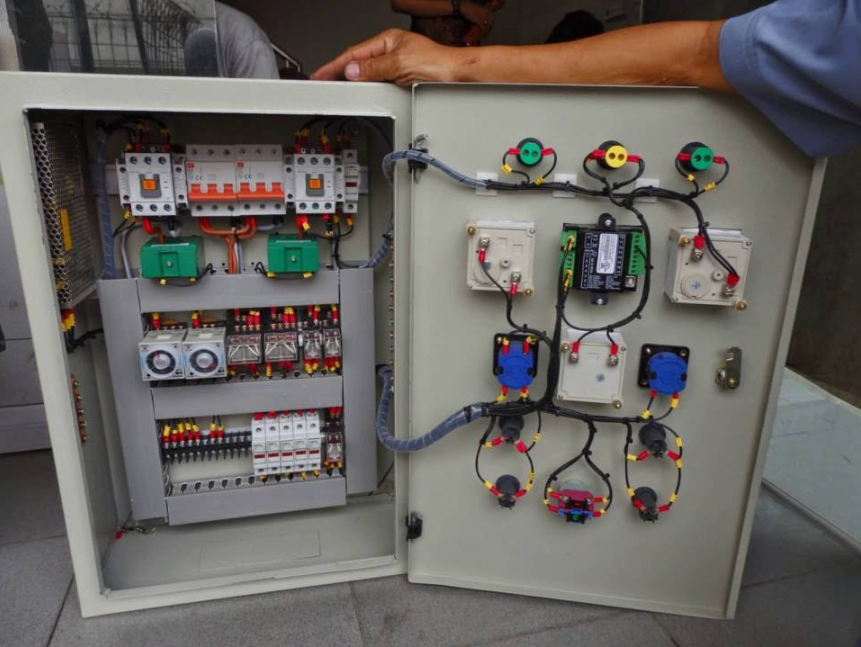

Penampilan panel kontrol listrik umumnya berupa kotak dengan variasi ukuran yang berbeda-beda. Bagian depannya biasanya dilengkapi dengan engsel, sehingga dapat dibuka dan ditutup layaknya pintu. Panel ini umumnya dibuat dari pelat besi dengan ketebalan antara 0,5 hingga 1 mm.

Namun, beberapa panel juga dibuat dari bahan plastik khusus seperti HDPE, yang dikenal keras, kuat, dan tahan terhadap suhu tinggi. Di dalam kotak panel, terdapat papan yang berfungsi untuk memudahkan pemasangan berbagai komponen listrik.

Berikut ini adalah beberapa bentuk dan ukuran panel yang sering digunakan:

1. Wall Mounting

Panel tipe wall mounting, atau yang dipasang di dinding, seringkali digunakan pada lift, sistem pengaturan lampu, sistem pencahayaan, serta panel kontrol aliran gas. Panel ini biasanya berukuran kecil, seperti 70 x 50 x 20 cm atau 80 x 60 x 20 cm. Pemasangannya di dinding memudahkan akses dan pengawasan, sehingga pengguna dapat dengan mudah memantau dan mengoperasikan sistem yang terhubung.

2. Free Standing

Panel yang berdiri sendiri (free standing) umumnya berukuran lebih besar dibandingkan dengan panel di rumah atau gedung. Dimensinya bisa mencapai 2,2 x 1,6 x 0,6 meter. Panel tipe ini sering digunakan oleh PLN dan biasanya ditempatkan di luar ruangan (outdoor). Penempatan di luar memungkinkan penggunaan peralatan yang lebih besar dan kompleks, serta memudahkan akses untuk pemeliharaan dan perbaikan.

3. Switch Gear

Switch gear, atau dikenal sebagai panel tegangan menengah, berfungsi untuk mendistribusikan aliran listrik ke panel-panel dengan kapasitas lebih kecil. Distribusi ini dilakukan menggunakan trafo tegangan yang memiliki rentang ukuran mulai dari 3,3 KV hingga 24 KV. Panel ini memainkan peran penting dalam sistem kelistrikan, memastikan aliran listrik didistribusikan secara efisien dan sesuai kebutuhan. Switch gear umumnya digunakan di lingkungan industri atau instalasi listrik yang membutuhkan distribusi daya yang lebih kompleks.

Jenis-Jenis Panel Listrik berdasarkan Fungsinya

Berbagai jenis panel listrik yang sering digunakan termasuk panel distribusi listrik, panel transfer listrik, panel kontrol listrik, panel pembagi listrik, panel induksi listrik, dan panel kapasitor listrik.

Baca juga:  Komponen Panel Listrik Yang Perlu Kalian Tahu

1. Panel Distribusi Listrik

Panel distribusi listrik adalah jenis panel yang berfungsi mendistribusikan daya listrik ke berbagai beban atau sirkuit listrik. Panel ini umumnya digunakan di gedung-gedung bertingkat atau fasilitas industri untuk mengatur dan menyalurkan listrik dari sumber utama ke berbagai area dan beban listrik yang berbeda.

2. Panel Transfer Listrik

Panel transfer listrik adalah jenis panel yang berfungsi untuk beralih dari pasokan listrik utama, seperti PLN, ke sumber cadangan seperti generator atau UPS (Uninterruptible Power Supply) saat terjadi gangguan pada sumber listrik utama. Panel ini sering digunakan di instalasi yang memerlukan kontinuitas pasokan listrik yang sangat penting, seperti rumah sakit atau pusat data, untuk memastikan pasokan listrik tetap berjalan tanpa terputus.

3. Panel Kontrol Listrik

Panel kontrol listrik adalah jenis panel listrik yang berfungsi untuk mengendalikan operasi peralatan listrik atau sistem otomasi. Panel ini sering digunakan dalam mesin industri atau sistem otomatisasi, seperti sistem pengolahan air atau sistem pendingin udara, dengan tujuan mengatur dan mengontrol jalannya operasi peralatan atau sistem tersebut.

4. Panel Pembagi Listrik

Panel pembagi listrik merupakan kategori panel listrik yang berfungsi untuk membagi daya listrik dari satu sumber listrik utama ke beberapa lokasi atau beban listrik yang berbeda.Panel pembagi listrik umumnya diterapkan pada bangunan-bangunan gedung atau fasilitas industri kecil untuk mengatur dan mendistribusikan pasokan listrik dari sumber utama tersebut.

5. Panel Induksi Listrik

Panel induksi listrik merupakan jenis panel listrik yang berperan dalam mengendalikan motor listrik, terutama motor listrik tiga fasa.Panel induksi listrik sering diterapkan di sektor industri untuk mengontrol dan mengatur operasi dari motor listrik yang digunakan pada berbagai mesin atau sistem otomatisasi.

6. Panel Kapasitor Listrik

Panel kapasitor listrik adalah jenis panel yang digunakan untuk mengatur faktor daya dalam sistem listrik. Panel ini biasanya diterapkan pada sistem listrik berskala besar, seperti pembangkit listrik atau fasilitas industri, dengan tujuan mengontrol faktor daya dan meningkatkan efisiensi keseluruhan sistem listrik.

Dalam memilih panel listrik yang tepat, penting untuk mempertimbangkan karakteristik dan kebutuhan sistem listrik yang akan digunakan. Pemilihan panel yang sesuai akan membantu meningkatkan efisiensi dan keamanan sistem listrik secara keseluruhan.

Komponen Panel Listrik dan Fungsinya

Sebagaimana telah disebutkan sebelumnya, di dalam kotak panel kontrol listrik ini terdapat berbagai komponen, masing-masing memiliki fungsi khusus dalam mengatur dan mengendalikan aliran listrik. Berikut adalah beberapa komponen yang umumnya ada di dalamnya:

1. MCCB

Pemutus Sirkuit Casing Moulded (MCCB) cukup dikenal oleh masyarakat umum karena sering dipasang di dalam jaringan listrik rumah. Cirinya adalah memiliki tuas kecil yang umumnya terletak di bawah KWH. Ketika terjadi hubungan pendek listrik di rumah (korsleting), biasanya orang akan menurunkan tuas kecil ini.

Fungsi utama dari MCCB adalah sebagai penyambung dan pemutus aliran listrik. Selain itu, MCCB juga berperan dalam melindungi pembatas arus listrik yang digunakan.

2. Bus BAR

Komponen ini merupakan pelat kuningan yang berperan sebagai terminal penghubung untuk kabel pembagi arus. Arus listrik yang masuk dari sumber listrik, seperti PLN, kemudian didistribusikan ke berbagai titik yang memerlukan konsumsi listrik.

Baca juga:  Meteran Listrik Pulsa Muncul Tulisan Tunggu : Penyebab dan Solusinya

3. Magnetik Kontaktor

Fungsi dari komponen ini adalah untuk menyambung dan memutuskan aliran listrik tiga fase. Dalam pelaksanaannya, komponen ini akan didukung oleh koil yang terletak di sebelahnya.

4. MCB

Miniature Circuit Breaker (MCB) adalah suatu komponen yang berfungsi untuk menghubungkan dan memutuskan aliran listrik satu fase. Ketika terjadi korsleting, MCB akan secara otomatis memutus aliran listrik. Hal ini juga berlaku ketika penggunaan listrik melampaui kapasitas MCB tersebut.

5. Pilot Lamp

Adalah lampu indikator yang bertugas untuk menunjukkan adanya aliran listrik ke dalam panel. Lampu ini terkoneksi dengan aliran listrik dari sumber utama, seperti PLN, menuju panel. Biasanya, lampu ini juga terhubung dengan fuse untuk mencegah terjadinya korsleting listrik.

6. Ampere Meter

Alat ini merupakan perangkat pengukur yang memberikan informasi tentang besarnya pemakaian listrik pada suatu panel. Satuan yang digunakan untuk mengukur konsumsi listrik ini adalah Ampere, yang memberikan gambaran tentang seberapa besar aliran arus listrik yang sedang digunakan oleh perangkat atau sistem yang terhubung ke dalam panel tersebut. Dengan adanya alat ukur ini, pemilik atau pengelola panel dapat memantau dan mengidentifikasi seberapa besar beban listrik yang sedang digunakan, memberikan wawasan yang berguna dalam manajemen energi dan perencanaan pemakaian daya yang efisien.

7. Volt Meter

Komponen ini juga berfungsi sebagai alat pengukur besarannya tegangan listrik pada panel. Satuannya diukur dalam volt. Pada konfigurasi 1 fase, umumnya memiliki tegangan sekitar 220-240 Volt. Sementara itu, pada konfigurasi listrik 3 fase, tegangannya biasanya mencapai 380 Volt, yang sering digunakan dalam lingkungan industri.

8. Komponen Lainnya

Sebenarnya, masih terdapat banyak komponen lain yang mungkin terdapat dalam sebuah panel listrik. Beberapa contohnya termasuk tombol emergency stop, frequency meter, dan beberapa komponen lainnya. Namun, keberadaan komponen-komponen ini bergantung pada konfigurasi yang diatur di setiap lokasi. Secara umum, industri dan perusahaan cenderung memiliki pengaturan yang lebih kompleks dan khusus sesuai dengan kebutuhan dan tuntutan spesifik dari sistem listrik mereka.

Penutup

Sebagai penutup, apa itu panel listrik menjadi pertanyaan penting dalam memahami komponen dasar dari sistem distribusi listrik. Panel listrik berfungsi sebagai pusat kontrol yang vital untuk mendistribusikan dan mengelola aliran listrik ke berbagai perangkat dan sistem. Dengan berbagai jenis panel yang tersedia, mulai dari panel distribusi, switch gear, hingga panel kontrol dan kapasitor, masing-masing memiliki peran spesifik untuk memastikan sistem listrik berfungsi dengan aman dan efisien.

Pemilihan dan pemahaman yang tepat mengenai jenis panel listrik yang sesuai sangat krusial dalam mendukung kinerja dan keamanan sistem kelistrikan. Dengan informasi ini, diharapkan pembaca dapat lebih memahami pentingnya panel listrik dalam sistem kelistrikan dan membuat keputusan yang lebih baik untuk kebutuhan instalasi listrik mereka. Demikian ulasan dari bengkeltv.id mengenai Apa Itu Panel Listrik. Semoga bermanfaat untuk Kalian.
