Bengkeltv.id – Arti Warna Kabel Dinamo Mesin Cuci Untuk Semua Merek. Setiap detail di dalam mesin mobil memiliki makna dan fungsi penting, termasuk warna kabel pada dinamo mesin. Warna-warna ini bukan hanya dipilih untuk keindahan, tetapi juga mencerminkan stKalianr khusus yang membantu mekanik dan teknisi dalam mengidentifikasi fungsi dan jalur koneksi tertentu.
Artikel ini akan membimbing Kalian tentang Arti Warna Kabel Dinamo Mesin Cuci, menjelaskan makna di balik setiap nuansa. Dengan pemahaman yang tepat, kita dapat menjadi lebih efisien dalam memecahkan masalah dan melakukan pemeliharaan rutin, sehingga menghindari kerusakan yang tidak perlu dan menjaga performa mesin tetap optimal. Selamat mengeksplorasi warna-warni dunia kabel dinamo mesin!

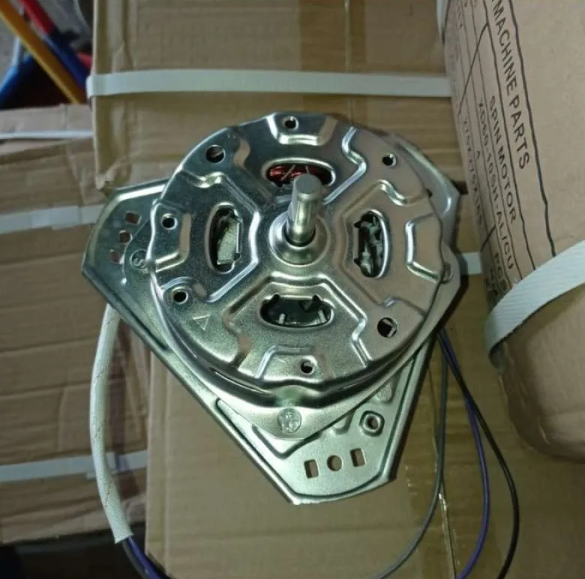

Apa Fungsi Kabel Dinamo Mesin Cuci?
Untuk menambah wawasan, kabel dinamo pada mesin cuci mengemban berbagai peran berdasarkan stKalianr pembuatan pabriknya. Tugas utama kabel ini adalah menghubungkan dinamo mesin cuci ke kapasitor. Alur kabel ini sangat esensial dalam penyediaan daya ketika mesin cuci diaktifkan atau dinyalakan.
Warna Kabel Mesin Cuci dan Artinya
Setiap pembuat elektronik mempunyai stKalianr pengaplikasian warna yang berbeda, yang tergantung pada negara tempat produk tersebut diproduksi. Misalnya, warna kabel mesin cuci Samsung yang diproduksi di Korea pasti berbeda dengan warna kabel mesin cuci AQUA Sanyo yang berasal dari Jepang. Fenomena ini juga berlaku untuk produk lokal.
Variasi warna kabel ini seringkali menimbulkan tantangan bagi teknisi elektronik. Oleh karena itu, hal ini harus ditangani dengan teliti untuk menghindari kesalahan saat proses penyambungan.
Secara garis besar, warna kabel untuk mesin cuci merek Panasonic, Sharp, Polytron, dan merek lain yang ada di pasaran adalah sebagai berikut:
Informasi tambahan:
- Tiap produsen menentukan warna kabel mesin cuci mereka berdasarkan kebijakan masing-masing, sehingga detail yang telah diuraikan di atas mungkin tidak selaras dengan merk mesin cuci yang Kalian miliki.
- Sebagian besar dinamo mesin cuci menampilkan tiga jenis warna kabel yang berbeda fungsinya. Meski demikian, ada juga tipe dinamo internal yang memiliki empat jenis fungsi kabel.
- Arti warna kabel dinamo mesin cuci bisa beragam tergantung pada tipe mesin cuci yang Kalian gunakan.
Mesin cuci 1 tabung dan 2 tabung umumnya tidak memiliki perbedaan signifikan, tetapi mesin cuci 2 tabung memiliki dinamo tambahan yaitu dinamo spin dengan warna kabel yang berbeda.
Untuk mengetahui informasi lebih detil, Kalian dapat merujuk pada diagram kabel (wiring) yang tertera pada label mesin cuci Kalian.
Cara Mengetahui Arti Warna Kabel Mesin Cuci
Jika Kalian ingin memahami Arti Warna Kabel Dinamo Mesin, ada beberapa langkah yang bisa dilakukan. Berikut beberapa di antaranya:
1. Cek Info Diagram Pada Mesin Cuci
Pada umumnya, setiap model mesin cuci memiliki “diagram wiring” yang menjelaskan sistem kelistrikan dan jalur kabel pada motor pencuci dan motor pengering.
Sebagai contoh pada gambar di atas, kita dapat dengan mudah memahami warna kabel mesin cuci hanya dengan melihat gambar tersebut. Dari diagram wiring tersebut, kita dapat mengetahui bahwa:
- Kabel berwarna biru: terhubung ke arus listrik AC yang melalui komponen FUSE.
- Kabel berwarna merah: terhubung ke kapasitor serta ke kabel timer.
- Kabel berwarna kuning: terhubung hanya ke kapasitor, tanpa komponen lainnya.
2. Gunakan Alat Bantu Avometer
Avometer atau multitester adalah perangkat yang digunakan untuk mengukur nilai tegangan, arus, dan resistansi listrik secara bersamaan. Bagi seorang teknisi, alat ini sangat penting untuk memahami makna warna kabel mesin cuci tanpa harus merujuk pada diagramnya.
Berikut adalah cara menggunakan avometer untuk menentukan kabel mesin cuci secara akurat:
- Siapkan avometer digital atau analog
- Atur avometer ke angka 2000 Ω (biasanya ditulis 2K Ω)
- Ukur masing-masing warna kabel (merah, hitam, biru, kuning)
- Kabel dengan nilai Ω tertinggi adalah kabel yang terhubung ke kapasitor
- Kabel dengan nilai Ω terendah adalah kabel yang terhubung ke arus listrik AC
- Sisanya adalah kabel yang terhubung ke kapasitor dan arus listrik kabel timer
- Setelah mengetahui jenis kabel yang sesuai untuk masing-masing warna, sekarang Kalian dapat mencoba menghubungkan dan memasangnya sesuai dengan jenisnya masing-masing.
Cara Menyambung Kabel Dinamo Pengering Mesin Cuci
Berikut adalah langkah-langkah untuk menyambung kabel dinamo pengering atau spin pada mesin cuci:
1. Identifikasi Kabel Dinamo
Sebagaimana telah dibahas sebelumnya, dinamo dilengkapi dengan tiga kabel berwarna berbeda. Langkah awal adalah mengenali masing-masing jalur kabel ini dengan tepat untuk menentukan tempat penyambungan yang benar.
2. Cara Menyambung Kabel Dinamo Pengering Dengan Diagram
Pada situasi ini, kita perlu merujuk ke diagram kelistrikan seperti yang ditunjukkan pada gambar di bawah ini.
Amati jalur dan warna kabel pada diagram tersebut. Berdasarkan diagram itu, kita dapat memahami bahwa:
- Kabel berwarna biru disambungkan ke arus listrik.
- Kabel berwarna kuning disambungkan hanya ke kapasitor.
- Kabel berwarna merah disambungkan ke kapasitor dan juga ke kabel timer.
Berikut alur penyambungannya:
- Sambungkan salah satu kabel AC atau kabel listrik (yang akan dihubungkan ke sumber listrik) ke kabel dinamo berwarna biru dan satu lagi ke kabel timer (timer/spin memiliki dua kabel).
- Kabel berwarna kuning disambungkan hanya ke kapasitor.
- Kabel berwarna merah disambungkan ke kapasitor dan juga disambungkan ke satu kabel timer lainnya (ingat, kabel timer memiliki dua kabel).
Untuk penjelasan lebih lanjut, silakan lihat diagram kelistrikan di bawah ini:
Jika kabel sudah disambungkan sesuai alur ini, maka pengering mesin cuci sudah dapat digunakan kembali.
Penutup
Demikianlah penjelasan dari bengkeltv.id mengenai arti warna kabel dinamo mesin cuci. Meski tampak rumit, pemahaman tentang ini sangat penting, terutama jika Kalian ingin melakukan perbaikan sendiri atau mengganti kabel yang rusak.
Dengan memahami arti warna kabel dan bagaimana cara menyambungkannya, Kalian bisa menghindari kerusakan lebih lanjut pada mesin cuci Kalian. Namun, jangan lupa bahwa jika Kalian merasa tidak yakin, selalu lebih baik untuk mencari bantuan profesional. Akhir kata, semoga informasi ini membantu dan menjadi panduan yang berguna untuk Kalian.
