Ciri Ciri STR TV Rusak : Yang Wajib Diketahui

Posted on

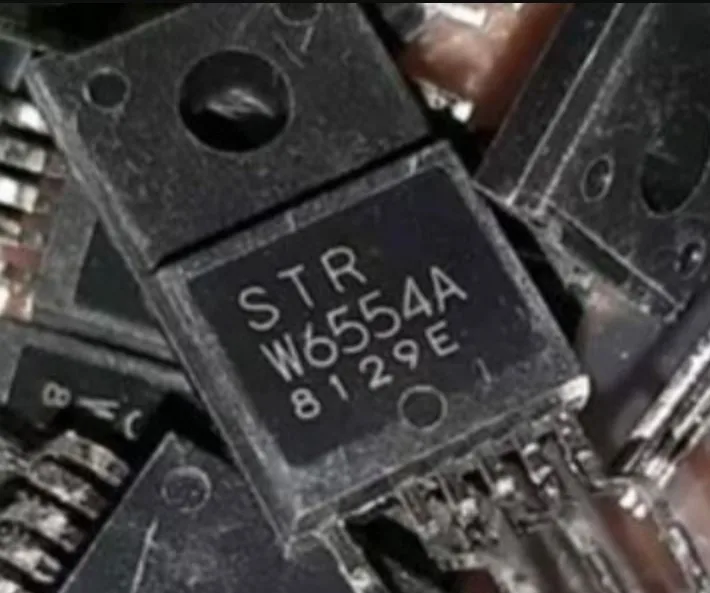

Bengkeltv.idCiri Ciri STR TV Rusak : Yang Wajib Diketahui. Sebagai IC Quasy Resonant Flyback (QRF) Swiching Regulator, STR TV terdiri dari kontrol IC dan power MOSFET yang diintegrasikan menjadi satu kesatuan. Kelebihannya adalah desainnya yang sederhana sehingga membutuhkan sedikit komponen luar.

Namun, kerusakan pada STR TV sangat umum terjadi pada televisi karena terdiri dari transistor penguat dan rangkaian osilator power supply yang digunakan untuk mengatur tegangan output pada transkoper.

Oleh karena itu, pemilik TV harus mengenali ciri-ciri kerusakan STR TV agar dapat mengatasi masalah dengan tepat.

Beberapa ciri-ciri kerusakan STR TV meliputi timbulnya gejala tertentu pada TV, sehingga pemilik TV dapat dengan mudah mengenali apakah STR TV mengalami kerusakan atau tidak.

Meski kerusakan STR dapat disebabkan oleh berbagai hal, namun dengan mengetahui ciri-cirinya, pemilik TV dapat mengidentifikasi apakah IC Regulator pada televisi mengalami kerusakan atau tidak.

Ciri Ciri STR TV Rusak

Kerusakan pada IC STR TV dapat menyebabkan televisi mati hidup sendiri. Oleh karena itu, penting bagi pemilik televisi untuk memeriksa setiap komponen dengan teliti guna mengenali indikasi kerusakan pada IC STR dengan mudah.

Penting untuk mengetahui ciri-ciri kerusakan pada IC STR TV agar dapat segera menangani masalah tersebut. Ciri Ciri STR TV Rusak antara lain sebagai berikut.

  1. Tegangan tidak keluar pada output sekunder travo switching.
  2. Terkadang tegangan ada dan tidak, timbul tenggelam.
  3. Tegangan berdenyit tidak stabil.
  4. TV kadang hidup kadang mati.
  5. Tegangan output dari trafo switching kurang atau berlebih.
Baca juga:  Cara Reset TV Aqua : Mudah Dilakukan

Gejala Kerusakan STR TV

Selain memiliki ciri-ciri khusus, kerusakan pada STR TV juga dapat menimbulkan gejala yang umumnya terjadi pada power supply.

Pada umumnya, kerusakan power supply pada televisi dapat menunjukkan beberapa gejala umum, di antaranya adalah sebagai berikut.

  1. Power tidak normal, kadang TV bisa hidup, kadang tidak bisa hidup
  2. Power tidak mampu menghidupkan TV meskipun terdapat tegangan pada pin 1 IC (DC main-power) sekitar 300V
  3. Power mati total.

Apabila power supply pada televisi tidak normal, terkadang televisi dapat menyala namun terkadang tidak dapat menyala sama sekali.

Jika masalah ini tidak segera ditangani, maka lama-kelamaan dapat menyebabkan televisi mati total dan tidak dapat menyala sama sekali..

Troubleshooting STR TV

Setelah mengetahui Ciri Ciri STR TV Rusak, terdapat beberapa kondisi troubleshooting yang mungkin terjadi. Berikut adalah beberapa kondisi troubleshooting yang dapat dilakukan.

1. Tidak Bisa Start.

Kondisi ini bisa disebabkan karena :

  • Tidak ada tegangan supply start-up Vcc atau tegangan kurang dari 16v.
  • Elko filter tegangan supply Vcc kering.

2. Led Indikator Kedip-Kedip

Jika diperiksa, terkadang tegangan supply Vcc bisa goyang-goyang. Hal ini dapat disebabkan oleh regulator yang mati-protek dan hidup secara otomatis secara berulang karena kerja OVLO. Selain itu, ketika elko besar dimatikan, biasanya masih menyimpan sisa muatan.

Kondisi tersebut disebabkan karena :

Elko filter tegangan supply Vcc pada pin-4 kering. Ganti dengan nilai yang sama atau sedikit lebih besarmen-triger UVLO
Kapasitor filter pada input umpan pin-1 balik kering nilai menurunmen-triger OLP
Diode penyearah dari tranfo switching rusak (kadang kalau diperiksa dengan avo-meter nampak seperti masih bagus)Menyebabkan tegangan supply Vcc dari tranfo switching drops (UVLO)
Kerusakan part atau jalur putus pada sirkit umpan balik dari tegangan B+ ke regulator lewat photocouplermen-triger OVP
Elko filter tegangan B+ keringmen-triger OVP
Salah satu tegangan keluaran dari bagian sekunder tranfo switching ada yang shortmen-triger OLP
Kapasitor soft start nilai menurunmentriger OLP
Baca juga:  Kode Remot TV Mito : Fungsi dan Cara Setting

3. Muncul Gangguan Suara (noise)

Penyebabnya karena :

  • Gulungan tranfo kendor.
  • Jika terdapat kapasitor keramik pada televisi, kadang-kadang dapat menyebabkan gangguan noise karena memiliki karakteristik piezoelektrik seperti kristal resonator. Solusinya adalah dengan menggantinya dengan kapasitor film.

4. Ketika St-By Tegangan Normal.

Namun, ketika dinyalakan, regulator langsung mati protek dan tidak ada tegangan yang terdeteksi pada bagian sekunder. Elko besar masih menyimpan muatan dalam kondisi ini.

Dapat disebabkan karena :

  • Sensor OVP resistor nilai kecil pada pin-2 ke ground nilai molor sehingga men-triger OLP atau OCP.
  • IC regulator rusak.

Penutup

Demikianlah ulasan dari bengkeltv.id mengenai Ciri Ciri STR TV Rusak. Semoga informasi ini bermanfaat bagi kalian yang sedang mencari tahu tentang permasalahan yang mungkin terjadi pada TV jenis STR.

Jika memang terjadi kerusakan, sebaiknya segera memperbaiki agar dapat digunakan kembali dengan normal. Namun, perlu diingat bahwa perbaikan TV jenis STR sebaiknya dilakukan oleh ahli yang berpengalaman dalam bidangnya. Terima kasih telah membaca artikel ini.
