Daftar Persamaan Transistor MOSFET Paling Lengkap

Posted on

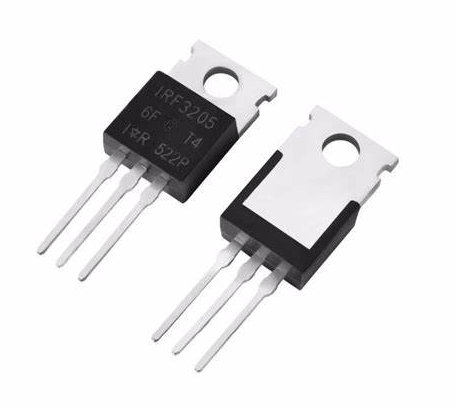

Bengkeltv.idDaftar Persamaan Transistor MOSFET Paling Lengkap. Transistor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) adalah salah satu komponen paling penting dalam dunia elektronika modern. Dikenal karena efisiensinya dalam mengontrol arus listrik berdasarkan medan listrik di sekitar channel semikonduktor, MOSFET telah merevolusi desain rangkaian elektronik. Persamaan dasar transistor MOSFET menjadi pondasi yang sangat penting untuk memahami karakteristik dan aplikasinya secara mendalam dalam berbagai rangkaian elektronik.

Dalam artikel ini, kita akan mengeksplorasi Daftar Persamaan Transistor MOSFET yang diperlukan oleh setiap teknisi dan penggiat elektronika. Ini mencakup persamaan tegangan gate-threshold (V_GS(th)), persamaan arus drain-source (I_DS) dalam mode operasi normal dan jenuh, serta hubungan antara parameter seperti transkonduktansi (g_m) dan resistansi drain-source (R_DS(on)). Dengan memahami persamaan ini, pembaca akan dapat mengaplikasikan MOSFET secara lebih efektif dalam desain dan analisis rangkaian elektronik mereka.

Melalui pemahaman yang lebih dalam tentang persamaan-persamaan ini, pembaca akan dapat mengoptimalkan kinerja MOSFET dalam berbagai aplikasi, mulai dari penguat sinyal hingga pengatur daya, memperluas pengetahuan mereka dalam bidang yang terus berkembang ini.

Pengertian MOSFET

MOSFET (Metal Oksida Semiconductor Field Effect Transistor) adalah perangkat semikonduktor yang sangat umum digunakan dalam perangkat elektronik sebagai saklar dan penguat sinyal. MOSFET menjadi komponen inti dalam Integrated Circuit (IC) yang dirancang dan difabrikasi dalam sebuah chip tunggal berkat ukurannya yang sangat kecil. Perangkat ini memiliki empat terminal gerbang utama: Source (S), Gate (G), Drain (D), dan Body (B).

Secara elektronik, MOSFET berfungsi dengan mengatur aliran pembawa muatan (baik elektron maupun hole). Muatan listrik masuk melalui Saluran pada terminal Source dan keluar melalui terminal Drain. Lebar Saluran ini dapat diatur dengan tegangan yang diterapkan pada elektroda yang disebut Gate atau gerbang, yang terletak di antara Source dan Drain. Gerbang ini terisolasi dari saluran oleh lapisan oksida logam yang sangat tipis. Kapasitansi MOS pada komponen ini memainkan peran penting dalam karakteristik dan operasinya.

Fungsi MOSFET

Selain menjadi komponen inti dalam IC (Integrated Circuit), MOSFET memiliki berbagai fungsi dan kegunaan yang bervariasi sesuai dengan jenisnya. Saat ini, hampir semua peralatan elektronik yang memerlukan daya stabil menggunakan MOSFET, seperti pada mesin las, sumber daya daya (power supply) modern, dan aplikasi lainnya.

Secara umum, MOSFET memiliki beberapa fungsi utama:

  • Sebagai Penguat:
    MOSFET memiliki impedansi input yang sangat tinggi, membuatnya ideal sebagai penguat sinyal dalam rangkaian elektronik. Kemampuannya untuk mengurangi risiko hilangnya sinyal menjadikannya pilihan yang tepat dalam aplikasi penguat.
  • Sebagai Saklar:
    MOSFET dapat digunakan sebagai saklar elektronik yang dapat terhubung dengan berbagai jenis gerbang logika (Logic Gate). MOSFET mampu mengendalikan arus yang tinggi dengan biaya yang lebih murah dibandingkan transistor bipolar. Penggunaannya sebagai saklar melibatkan konfigurasi dalam kondisi saturasi (ON) dan cut-off (OFF).
  • Sebagai Pembangkit:
    MOSFET sering digunakan sebagai pembangkit sinyal, banyak diterapkan dalam aplikasi transmitter atau pemancar radio.
  • Sebagai Mixer:
    MOSFET dapat berfungsi sebagai mixer atau pencampur tegangan bolak-balik (AC) dengan frekuensi yang berbeda-beda. Ini digunakan dalam rangkaian mixer audio, ekualiser, dan berbagai perangkat lainnya.
Baca juga:  √ Pengertian Transistor : Jenis-Jenis dan Cara Kerjanya

Melalui fungsi-fungsinya yang beragam, MOSFET telah menjadi komponen kritis dalam teknologi modern, memungkinkan pengembangan berbagai sistem elektronik yang efisien dan canggih.

Daftar Persamaan Transistor MOSFET

Setiap jenis transistor pasti mempunyai persamaan yang lengkap, salah satunya MOSFET. Untuk lebih jelasnya terkait jenis transistor MOSFET ini, maka Kamu bisa menyimak informasi di bawah ini :

1. Persamaan Transistor MOSFET IRFZ44N

Transistor MOSFET IRFZ44N adalah salah satu jenis N-Channel yang dikenal karena kemampuannya mengalirkan arus tinggi hingga 41 A antara pin source dan drain. Transistor ini biasanya digunakan dalam sirkuit switching untuk arus besar, seperti pada mesin las listrik.

Selain itu, MOSFET IRFZ44N sering ditemukan dalam aplikasi rangkaian elektronika dengan daya menengah. Tegangan yang diperlukan pada pin gate transistor ini relatif rendah, sekitar 4V, sehingga cocok untuk digunakan dalam sirkuit driver mikrokontroller seperti Arduino.

Beberapa karakteristik utama dari MOSFET IRFZ44N meliputi:

  • Daya maksimal: 94W
  • Tegangan drain-source maksimal: 55V
  • Tegangan gate-source maksimal: 20V
  • Arus drain maksimal: 49A
  • Suhu operasi maksimal: 170°C
  • Kapasitas gate: 62nC
  • Resistansi drain-source: 0.024 Ohm

Selain IRFZ44N, beberapa transistor lain yang setara meliputi IRFZ46N, STP55N06, 2SK2376, BUK456-60H, STP50N06, 2SK2312, BUJ102S, IRF1010A, IRF2807, IRFB3207, dan IRF1010E. Transistor-transistor ini juga menawarkan kinerja yang sebanding dalam berbagai aplikasi elektronika daya dan kontrol.

2. Persamaan Transistor MOSFET K2698

Transistor MOSFET K2698 merupakan MOSFET daya yang diproduksi menggunakan teknologi VDMOS dengan garis planar canggih dari Winsemi. Teknologi terbaru ini dirancang khusus untuk mengurangi resistansi dan memiliki karakteristik longsoran yang tinggi.

Transistor ini ideal digunakan dalam aplikasi sebagai saklar daya AC-DC dan konverter daya DC-DC, terutama dalam penggerak motor H-bridge dengan tegangan PWM yang tinggi.

Beberapa karakteristik utamanya meliputi:

  • Kemampuan switching yang cepat
  • Uji avalanche hingga 100%
  • Suhu maksimum operasi mencapai 150°C
  • Kapasitas gate 42nC
  • Termasuk dalam kategori Silicon N-Channel MOSFET

Transistor MOSFET jenis K2698 memiliki persamaan dengan K2698B dan tetap termasuk dalam kelompok Silicon N-Channel MOSFET yang cocok untuk aplikasi daya yang menuntut kinerja tinggi dan efisiensi.

3. Persamaan Transistor MOSFET K3878

Berikutnya dalam daftar transistor MOSFET adalah jenis K3878. MOSFET K3878 adalah perangkat silicon tiga terminal yang mampu mengkonduksi arus hingga 9A. Selain kemampuan konduksinya yang tinggi, MOSFET ini juga dikenal dengan kecepatan switching yang cepat.

MOSFET K3878 didesain khusus untuk aplikasi seperti catu daya mode yang dialihkan, konverter arus DC ke DC, penggunaan dalam sirkuit kontrol motor atau UPS, regulator switching, dan berbagai aplikasi switching dengan tujuan umum lainnya.

Beberapa karakteristik lain dari MOSFET K3878 mencakup:

  • Tegangan maksimum: 900V
  • Tegangan ambang batas maksimum: 4V
  • Kapasitansi transfer balik rendah
  • Suhu operasi maksimum: 150°C

Beberapa transistor MOSFET yang setara dengan K3878 antara lain 2SK3757, 2SK3766, 2SK3767, 2SK3798, 2SK3799, 2SK3842, 2SK3843, 2SK3845, 2SK4106, 2SK3880, 2SK3940, 2SK4003, 2SK4013, 2SK4014, 2SK4017, 2SK4023, dan 2SK4026. MOSFET-MOSFET ini juga menawarkan kinerja yang sebanding dalam berbagai aplikasi daya dan switching.

4. Persamaan Transistor MOSFET P55NF06

Berikutnya, kita menghadapi MOSFET P55NF06 yang termasuk dalam kategori MOSFET N-Channel, dikenal dengan kemampuan mengalirkan arus hingga 50A dan resistansi Rds yang rendah, yaitu hanya 18mOhm. MOSFET P55NF06 memiliki VGS maksimum sebesar 20V, memungkinkan MOSFET ini beroperasi dengan baik.

Baca juga:  Persamaan Transistor C2383 Beserta Datasheetnya

Transistor ini sering digunakan untuk menggerakkan aplikasi yang memerlukan daya tinggi. Dalam sirkuit pengemudi, MOSFET P55NF06 juga penting jika perlu dialihkan sepenuhnya.

Konfigurasi MOSFET P55NF06 melibatkan:

  • Gate, berfungsi untuk mengontrol bias MOSFET
  • Drain, tempat arus masuk melalui drain
  • Source, tempat arus keluar melalui source

Beberapa spesifikasi utama dari MOSFET ini meliputi:

  • Tegangan ambang gerbang (VGS-th) hingga 20V
  • Resistansi drain-source sebesar 0.018 Ohm
  • Arus drain maksimum mencapai 35A
  • Kapasitansi input sekitar 1300pF
  • Kapasitansi output sekitar 300pF

Beberapa transistor MOSFET yang setara dengan P55NF06 antara lain:

  • IRF2807
  • IRFB3207
  • IRFB4710
  • IRFZ44N
  • IRF1405
  • IRF540N
  • IRF3205

Transistor-transistor ini memiliki kapasitas yang hampir setara dengan MOSFET P55NF06, cocok untuk berbagai aplikasi daya dan switching.

5. Persamaan Transistor MOSFET 50N06

Berikutnya dalam daftar persamaan transistor MOSFET, kita punya MOSFET 50N06. MOSFET ini merupakan jenis N-Channel, sebuah perangkat silicon tiga terminal yang mampu mengonduksi arus hingga sekitar 50A dengan kecepatan switching yang cepat.

Transistor ini sangat sesuai untuk digunakan dalam ballast elektronik dan peralatan daya dengan mode switching daya rendah. Dikenal dengan resistansi on-state yang rendah, tegangan breakdown mencapai 60V, dan tegangan ambang batas maksimum sekitar 4V.

Beberapa transistor yang sebanding dengan MOSFET 50N06 termasuk UFZ44 dan FTK50N06P. Transistor-transistor ini juga menawarkan kinerja yang hKalianl dalam aplikasi daya dan switching yang beragam.

6. Persamaan Transistor MOSFET 5N60

Transistor MOSFET 5N60 dikenal dengan desain yang unggul, mencakup kecepatan switching cepat, daya gate rendah, resistansi rendah, dan karakteristik avalanche yang kuat.

MOSFET 5N60 merupakan jenis N-Channel dengan kemampuan konduksi hingga 5A. Biasanya digunakan dalam aplikasi switching dengan kecepatan tinggi pada sumber daya, seperti kontrol motor dengan PWM, konverter arus DC ke DC, dan sirkuit jembatan.

Beberapa transistor MOSFET yang setara dengan 5N60 antara lain 5N60F, 5N65, dan 5N65K. Transistor-transistor ini juga menawarkan kinerja yang hKalianl dalam berbagai aplikasi daya dan switching.

7. Persamaan Transistor MOSFET SVF4N65F

MOSFET SVF4N65F merupakan MOSFET N-Channel yang menggunakan teknologi dan desain trench yang canggih, memberikan daya gate yang sangat baik. Transistor ini umum digunakan dalam berbagai aplikasi.

Beberapa karakteristiknya meliputi:

  • Paket yang sangat baik untuk pembuangan panas.
  • Perangkat yang ramah lingkungan.
  • Tegangan VGS mencapai 10V.

Persamaan dari MOSFET SVF4N65F melibatkan 2SK3757, 2SK3766, 2SK3767, 2SK3798, 2SK3799, 2SK3842, 2SK3843, 2SK3845, 2SK4106, 2SK3880, 2SK3940, 2SK4003, 2SK4013, 2SK4014, 2SK4017, 2SK4023, dan 2SK4026.

8. Persamaan Transistor MOSFET 7N65C

MOSFET 7N65 merupakan MOSFET dengan tegangan tinggi. Dirancang dengan karakteristik yang unggul seperti waktu peralihan cepat, pengisian gerbang rendah, resistansi on state yang rendah, dan longsoran yang tinggi.

MOSFET ini sering digunakan untuk aplikasi switching cepat seperti catu daya dan adaptor. Jika jenis ini tidak tersedia, dapat digantikan dengan tipe:

  • 8N60C
  • 10N60C
  • 12N60C

9. Persamaan Transistor MOSFET K7A65D

Terakhir dalam daftar persamaan transistor MOSFET adalah K7A65D. MOSFET K7A65D juga termasuk dalam kategori N-Channel dan biasanya diaplikasikan sebagai switching regulator.

Baca juga:  Memahami Konfigurasi Rangkaian Transistor Secara Lengkap

Beberapa karakteristiknya mencakup:

  • Resistansi drain-source yang rendah
  • Transfer yang cepat
  • Tegangan VDS mencapai 650V

Persamaan transistor yang dapat digunakan sebagai pengganti K7A65D meliputi K2996, karena volt dan watt yang dimilikinya hampir sama.

10. Persamaan MOSFET IRF1404

IRF1404 adalah MOSFET daya yang umumnya digunakan dalam aplikasi switching daya tinggi. Ini merupakan MOSFET kanal-N dengan rating tegangan 55V dan rating arus 140A.

Beberapa transistor yang setara dengan IRF1404 meliputi IRF2804, IRFB3004, IRFB3077, IRFB3206, IRFB3006G, dan IRFB3077.

11. Persamaan MOSFET IRF740

IRF740 adalah MOSFET Daya N-Channel yang mampu mengalihkan beban hingga 400V. Transistor ini dapat mengendalikan beban dengan arus hingga 10A dan diaktifkan dengan memberikan tegangan ambang gerbang 10V melalui pin Gate dan Source.

Transistor yang setara dengan IRF740 melibatkan 2SK1400A, BUK457-400B, BUZ61A, IRF740S, MTP10N40E, RFP7N35, dan RFP7NA40.

12. Persamaan MOSFET IRF640

IRF640 adalah N Channel MOSFET yang dirancang untuk switching dengan kecepatan tinggi. Kemampuan switching tinggi ini bermanfaat dalam aplikasi di mana kecepatan switching kritis, seperti dalam UPS atau aplikasi lain yang melibatkan perubahan sumber daya beban.

Beberapa transistor setara dengan IRF640 melibatkan YTA640, IRF641, IRF642, IRFB4620, IRFB5620, 2SK740, STP19NB20, BUK455-200A, BUK456-200A, BUK456-200B, BUZ30A, MTP20N20E, RFP15N15, 2SK891, 18N25, 18N40, dan 22N20.

13. Persamaan MOSFET 20N60

20N60 adalah MOSFET daya yang sering digunakan dalam aplikasi switching daya tinggi. Beberapa MOSFET daya yang bisa digunakan sebagai alternatif untuk 20N60 meliputi 20N65, 22N60, dan 22N65.

14. Persamaan MOSFET 10N60

10N60 adalah MOSFET ideal untuk aplikasi switch daya, mampu menggerakkan beban hingga 10A. Beberapa transistor setara dengan 10N60 termasuk 10N03, 10N30, 10N40, 10N40C, 10N40E1D, 10N60F, 10N40F1D, 10N50F1D, 10N60KBD, dan 10N60F.

15. Persamaan MOSFET IRFP460

IRFP460 adalah MOSFET N-Channel yang tersedia dalam paket TO-247. Dengan tegangan drain-to-source maksimum 500V, arus drain kontinu maksimum 20A, dan daya pulsa maksimum 80A, beberapa transistor yang setara meliputi TA17465, 2SK1517, 2SK1518, 2SK1516, 2SK2057, 2SK1169, STW20NB50, dan MTW20N50E.

Penutup

Secara keseluruhan, pemahaman tentang daftar persamaan transistor MOSFET tidak hanya memperluas wawasan tentang berbagai jenis dan karakteristiknya, tetapi juga memberikan lKaliansan yang kuat untuk aplikasi praktis dalam elektronika modern. Dari MOSFET yang mampu mengalirkan arus tinggi seperti IRFZ44N dan P55NF06, hingga MOSFET dengan kecepatan switching cepat seperti 5N60, setiap jenis menawarkan keunggulan yang berbeda-beda sesuai dengan kebutuhan spesifiknya.

Melalui artikel dari bengkeltv.id ini, kita telah menjelajahi persamaan dasar dan aplikasi praktis dari transistor MOSFET dalam berbagai konteks, mulai dari penguat sinyal hingga pengatur daya yang efisien. Pemilihan MOSFET yang tepat tidak hanya mempertimbangkan parameter teknis seperti resistansi dan tegangan, tetapi juga mempertimbangkan kesesuaian dengan aplikasi yang diinginkan.

Dengan demikian, pemahaman yang mendalam tentang daftar persamaan transistor MOSFET bukan hanya penting untuk para teknisi elektronika, tetapi juga untuk pengembangan teknologi yang lebih maju dan efisien di masa depan.
