Rangkaian Crossover Aktif

Gambar Rangkaian Crossover Aktif : Penjelasan Lengkap

Posted on

Bengkeltv.idGambar Rangkaian Crossover Aktif : Penjelasan Lengkap. Dalam dunia audio, mencapai kualitas suara yang jernih dan presisi menjadi prioritas utama bagi audiophile dan profesional di bidang ini. Untuk menghasilkan suara yang optimal, komponen seperti rangkaian crossover aktif memegang peranan penting. Rangkaian crossover aktif berfungsi untuk memisahkan sinyal audio menjadi beberapa rentang frekuensi spesifik, kemudian menyalurkannya secara akurat ke speaker yang sesuai. Dengan demikian, frekuensi tinggi dialirkan ke tweeter, frekuensi menengah ke midrange, dan frekuensi rendah ke woofer, yang masing-masing dirancang untuk menghasilkan kualitas suara terbaik di rentang frekuensi tersebut.

Berbeda dengan crossover pasif, crossover aktif memberikan fleksibilitas dan kontrol yang lebih besar dalam mengatur pembagian frekuensi dan intensitas suara. Karena crossover aktif bekerja dengan bantuan daya eksternal, pengguna dapat menyesuaikan karakteristik suara sesuai kebutuhan atau preferensi, memberikan pengalaman audio yang lebih mendetail dan dinamis. Keunggulan ini menjadikan crossover aktif pilihan utama bagi mereka yang menginginkan kualitas suara terbaik, baik untuk kebutuhan audio profesional maupun hiburan rumah.

Artikel ini akan mengupas tuntas apa itu rangkaian crossover aktif, bagaimana cara kerjanya, berbagai keunggulannya, dan alasan mengapa perangkat ini menjadi komponen penting dalam sistem audio canggih. Bagi Kalian yang menginginkan pengalaman mendengarkan yang optimal, rangkaian crossover aktif bisa menjadi solusi yang tepat untuk meningkatkan kualitas audio secara signifikan.

Apa Itu Crossover ?

Crossover adalah perangkat elektronik yang berfungsi untuk membagi sinyal audio menjadi beberapa bagian sesuai dengan rentang frekuensinya. Dengan adanya crossover, satu sinyal audio dapat dipisahkan menjadi beberapa jalur frekuensi, yaitu frekuensi rendah, menengah, dan tinggi, yang kemudian diarahkan ke speaker yang sesuai.

Jika diibaratkan, crossover bekerja layaknya petunjuk arah di jalan raya yang mengarahkan setiap frekuensi ke jalur yang paling tepat. Frekuensi rendah akan diarahkan ke woofer, frekuensi menengah ke speaker midrange, dan frekuensi tinggi ke tweeter.

Dalam sistem audio, terutama pada speaker mobil, crossover digunakan untuk meningkatkan kualitas suara yang dihasilkan. Dengan menggunakan perangkat ini, Kalian dapat menikmati musik, mendengarkan radio, atau melakukan panggilan dengan kualitas suara yang jernih dan detail, sehingga pengalaman berkendara pun menjadi lebih menyenangkan.

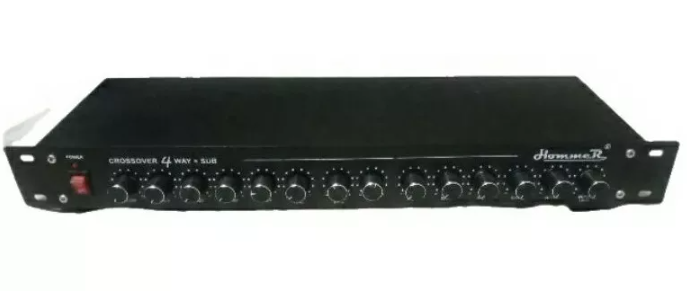

Crossover Aktif Adalah

Crossover aktif adalah perangkat yang memisahkan sinyal audio berdasarkan frekuensi sebelum sinyal tersebut masuk ke amplifier. Dengan crossover aktif, level output amplifier dapat diatur sesuai kebutuhan untuk mendapatkan hasil suara yang optimal.

Perangkat ini terdiri dari komponen utama seperti quad IC Op-Amp serta elemen filtering pasif seperti resistor (R), induktor (L), dan kapasitor (C), yang dirancang melalui perhitungan matematis.

Baca juga:  √ Pengertian Rangkaian RLC: Fungsi, Jenis dan Karakteristiknya Lengkap

Kelebihan crossover aktif adalah pemisahan frekuensi suara yang lebih rinci dan akurat berkat perhitungan matematis yang dilakukan oleh rangkaian RC dan Op-Amp. Namun, kekurangannya terletak pada kebutuhan untuk melakukan penyesuaian yang cermat saat memisahkan dan memperkuat sinyal hingga ke driver. Oleh karena itu, diperlukan banyak power amplifier untuk mendukung proses ini, terutama pada sistem audio dengan lebih dari satu speaker atau driver.

Fungsi Crossover

Setiap sistem audio membutuhkan crossover untuk membagi frekuensi yang tepat sehingga menghasilkan kualitas suara optimal dalam audio kendaraan. Tanpa adanya crossover, suara dari speaker mobil akan terdengar kurang jernih dan tidak seimbang.

Crossover memiliki pembagian tiga arah yang terdiri dari tweeter, driver midrange, dan subwoofer. Tweeter adalah jenis speaker yang menghasilkan frekuensi tinggi dengan tingkat akustik yang lebih detail, umumnya di kisaran 5.000 Hz hingga 20.000 Hz.

Driver midrange, juga dikenal sebagai squawker, berfungsi untuk menghasilkan suara dalam rentang frekuensi menengah, yaitu sekitar 250 Hz hingga 2.000 Hz, sehingga memberikan kejelasan pada suara vokal dan instrumen.

Subwoofer, di sisi lain, bertugas menghasilkan frekuensi rendah, biasanya pada rentang 10 Hz hingga 200 Hz, untuk menambah kedalaman bass dan memberikan efek suara yang lebih kuat pada musik. Dengan ketiga komponen ini, sistem audio kendaraan dapat menyajikan suara yang lebih kaya dan berimbang.

Gambar Rangkaian Crossover Aktif

Crossover aktif yang diuraikan di sini adalah crossover yang dirancang untuk sistem audio Hi-Fi dengan menggunakan LM833, sebuah penguat operasional gKalian.

Terdapat dua jenis crossover: aktif dan pasif. Crossover pasif hanya menggunakan komponen pasif dan sederhana dalam desainnya, namun memiliki kelemahan karena membuang banyak energi dan berpotensi menimbulkan distorsi pada suara.

Sebaliknya, crossover aktif adalah pilihan yang lebih baik untuk sistem audio Hi-Fi. Crossover aktif bekerja dengan memisahkan sinyal audio menjadi dua rentang frekuensi: frekuensi rendah dan frekuensi tinggi. Kedua rentang ini kemudian diperkuat secara terpisah melalui dua tahap amplifier (bi-amping), di mana satu amplifier menangani frekuensi rendah dan amplifier lainnya menangani frekuensi tinggi.

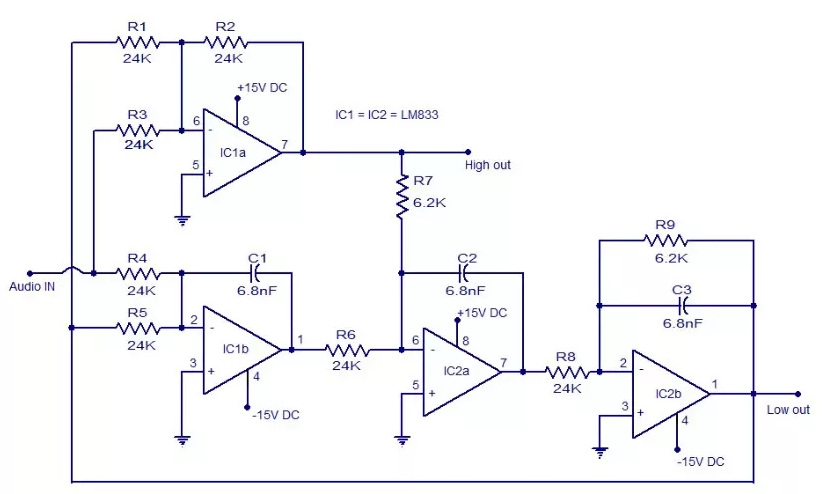

Rangkaian Crossover Aktif

Rangkaian crossover aktif ini menggunakan IC LM833, sebuah penguat operasional gKalian dari National Semiconductor yang dirancang khusus untuk aplikasi audio. Dalam perakitannya, diperlukan empat op-amp sehingga digunakan dua IC LM833.

Rangkaian ini terdiri dari dua bagian utama: filter high-pass dan filter low-pass. Bagian low-pass dirancang dengan susunan Butterworth menggunakan IC2b, di mana output frekuensi rendah tersedia di pin output (PIN1). Sementara itu, output frekuensi tinggi dapat diakses dari pin 7 pada IC1A. Rangkaian ini bekerja dengan pasokan daya gKalian +15V dan -15V DC.

Baca juga:  Rangkaian Crossover Aktif dengan IC LM833 : Pembahasan Lengkap

Frekuensi crossover dapat disesuaikan dengan mengubah nilai resistor (R) dan kapasitor (C) pada rangkaian, memungkinkan pengaturan yang fleksibel sesuai kebutuhan audio.

Cara Kerja Crossover

Perusahaan yang memproduksi crossover mengimplementasikan perangkat ini dengan menggunakan filter yang dirancang untuk menurunkan volume pada rentang frekuensi audio tertentu. Seperti yang telah dijelaskan sebelumnya, crossover berfungsi membagi frekuensi menjadi beberapa bagian, seperti tweeter, driver midrange, dan subwoofer.

Filter pada crossover terdiri dari tiga komponen penting: kapasitor, induktor, dan resistor. Kapasitor, yang terbuat dari dua lapisan konduktor, berfungsi untuk memblokir arus searah (DC) dan mengalirkan arus bolak-balik (AC), menjadikannya ideal untuk memproses frekuensi rendah.

Induktor, di sisi lain, menyimpan energi dalam bentuk medan elektromagnetik dan melepaskannya sesuai kebutuhan. Karena induktor kurang efektif pada frekuensi tinggi, komponen ini lebih sesuai digunakan untuk frekuensi rendah, seperti bass, yang kemudian diteruskan ke driver speaker.

Resistor, sebagai komponen dengan sifat resistif, berperan dalam menurunkan volume pada frekuensi tertentu dan membantu memastikan crossover berfungsi dengan optimal.

Dalam rangkaian crossover, kapasitor digunakan untuk menurunkan suara pada frekuensi rendah, induktor untuk menurunkan suara pada frekuensi tinggi, dan resistor untuk menurunkan volume pada kedua frekuensi secara bersamaan.

Jenis Crossover Audio

Terdapat 2 jenis crossover, yaitu crossover aktif dan pasif. Tiap-tiap jenis memiliki cara kerja, keunggulan, dan kelemahan masing masing. Selain itu, sistem pengaturan frekuensi juga berbeda. Berikut penjelasannya :

1. Crossover Aktif

Fungsi crossover aktif adalah memisahkan frekuensi setelah sinyal suara audio diperkuat oleh amplifier.

Jenis ini sangat membantu bagi pemilik mobil Daihatsu dalam mengatur frekuensi suara untuk setiap speaker yang ada di dalam mobil.

Kelebihan dari jenis crossover aktif adalah kemudahan dalam pengaturan level suara, kemudahan dalam modifikasi, dan daya yang besar karena power amplifier berdiri sendiri untuk setiap level suara.

Namun, kelemahannya adalah harganya lebih mahal dan lebih rumit karena setiap speaker memiliki amplifier sendiri.

2. Crossover Pasif

Crossover pasif membagi frekuensi setelah sinyal suara audio diperkuat oleh power amplifier, berbeda dengan crossover aktif.

Jenis ini memiliki keunggulan yaitu pengaturan frekuensi suara lebih leluasa dan harganya relatif lebih murah.

Namun, kelemahan crossover pasif adalah seringkali terdapat distorsi suara karena pembagian level suara yang tidak tuntas.

Tanda Audio Mobil Bermasalah

Dalam sistem audio mobil, terdapat instalasi dan komponen elektronika yang dapat mengalami penurunan kinerja. Ada beberapa tKalian yang dapat dikenali jika audio bermasalah, antara lain:

Baca juga:  Cara Login Vidio Com di Smart TV : Pasti Berhasil !!

1. Kerusakan Tweeter

Tweeter sering mengalami kerusakan karena terpapar cuaca, terutama sinar matahari yang terlalu sering mengenai perangkat. Hal ini dapat menyebabkan diafragma tweeter menjadi getas.

2. Distorsi

Distorsi terjadi ketika subwoofer diputar bersamaan dengan bunyi bass. Hal ini terjadi karena suspensi subwoofer melemah atau terdapat kotoran di antara magnet dan voice coil.

Jika diputar dengan volume terlalu tinggi, dapat menyebabkan subwoofer mati total.

3. Suara Aneh

Audio yang bermasalah dapat menghasilkan suara yang aneh. Misalnya, suara yang lebih berat ke salah satu sisi karena speaker midrange atau tweeter mati.

Jika ada kotoran yang masuk di antara magnet dan voice coil, akan menghasilkan bunyi kresek-kresek di speaker.

Tak jarang juga terdengar suara jedug ketika sistem dimatikan atau dihidupkan karena kerusakan pada power.

4. Speaker Berasap

Jika arus listrik pendek terjadi antara kabel speaker ke ground akan membuat voice coil memanas.

Kondisi ini mempengaruhi kinerja power sehingga terjadi malfungsi power amplifier karena tidak dilengkapi short circuit protection.

5. Tegangan Aki Drop

Penurunan tekanan aki dapat mengakibatkan berkurangnya suplai listrik, yang pada gilirannya dapat menyebabkan berkurangnya tegangan dan gangguan pada sistem termasuk sistem audio.

Fungsi crossover audio sangat penting untuk menjaga kejernihan suara yang dihasilkan. Crossover terbagi menjadi dua jenis, yaitu crossover pasif dan aktif, masing-masing dengan kelemahan dan keunggulan yang berbeda.

Cara kerja crossover audio adalah dengan membagi frekuensi yang ada.

Penutup

Sebagai penutup, rangkaian crossover aktif memiliki peran penting dalam menghasilkan kualitas suara yang optimal dalam sistem audio, terutama untuk mereka yang menginginkan pengalaman mendengarkan yang lebih jernih dan detail. Dengan kemampuan memisahkan dan menyesuaikan rentang frekuensi suara sebelum diteruskan ke amplifier, rangkaian crossover aktif memungkinkan setiap komponen speaker—baik tweeter, midrange, maupun woofer—bekerja dengan efisien sesuai dengan frekuensi yang dirancang untuknya.

Berbeda dari crossover pasif, crossover aktif memberikan kontrol yang lebih presisi dan fleksibilitas yang lebih tinggi, sehingga cocok untuk aplikasi Hi-Fi dan sistem audio profesional. Meskipun memerlukan beberapa tahap penguatan dengan power amplifier tambahan, kelebihan ini membuatnya sangat layak dipertimbangkan oleh para penggemar audio dan profesional yang mengutamakan kualitas suara. Semoga informasi dari bengkeltv.id mengenai Rangkaian Crossover Aktif ini bermanfaat untuk Kalian.
