Jumlah Lilitan Kipas Angin 24 Alur : Yang Perlu Kamu Ketahui

Posted on

Bengkeltv.id Jumlah Lilitan Kipas Angin 24 Alur : Yang Perlu Kamu Ketahui. Tanpa motor penggerak atau dinamo, kipas angin tidak akan berputar. Di dalam dinamo terdapat lilitan kawat yang jumlahnya disesuaikan dengan alurnya. Misalnya, kipas angin dengan 24 alur memiliki lebih banyak lilitan kawat dibandingkan dengan kipas angin 16 alur.

Lilitan kawat ini berfungsi untuk menghasilkan arus listrik dengan menggunakan prinsip elektromagnetik, di mana putaran magnet akan diubah menjadi arus listrik bolak-balik pada sebuah kumparan.

Namun, penggunaan yang berlebihan atau kerusakan lain seperti benturan dapat membuat lilitan kawat aus, rusak, atau bahkan terbakar. Jika Kalian mengalami hal tersebut, jangan langsung membuang dinamo kipas angin tersebut. Ada beberapa tips yang dapat digunakan untuk memperbaikinya, yang akan dijelaskan di bawah ini.

Apa itu Jumlah Lilitan Kipas Angin 24 Alur?

Jumlah lilitan kipas angin 24 alur merujuk pada jumlah lilitan kawat pada motor kipas angin. Semakin banyak jumlah lilitan kipas angin 24 alur, semakin kuat motor kipas angin dan semakin besar volume udara yang dapat dipompa oleh kipas angin. Ini merupakan salah satu spesifikasi penting yang harus diperhatikan saat memilih kipas angin.

Mengapa Jumlah Lilitan Kipas Angin 24 Alur Penting?

Jumlah lilitan kipas angin 24 alur sangat penting karena spesifikasi ini memengaruhi kinerja kipas angin. Semakin banyak jumlah lilitan kipas angin 24 alur, semakin besar daya motor kipas angin dan semakin besar volume udara yang dapat dipompa oleh kipas angin.

Baca juga:  Komponen Kipas Angin dan Fungsinya : Panduan Lengkap

Oleh karena itu, ketika memilih kipas angin, penting untuk memperhatikan jumlah lilitan kipas angin 24 alur agar dapat memastikan bahwa kipas angin dapat memberikan sirkulasi udara yang optimal di dalam ruangan.

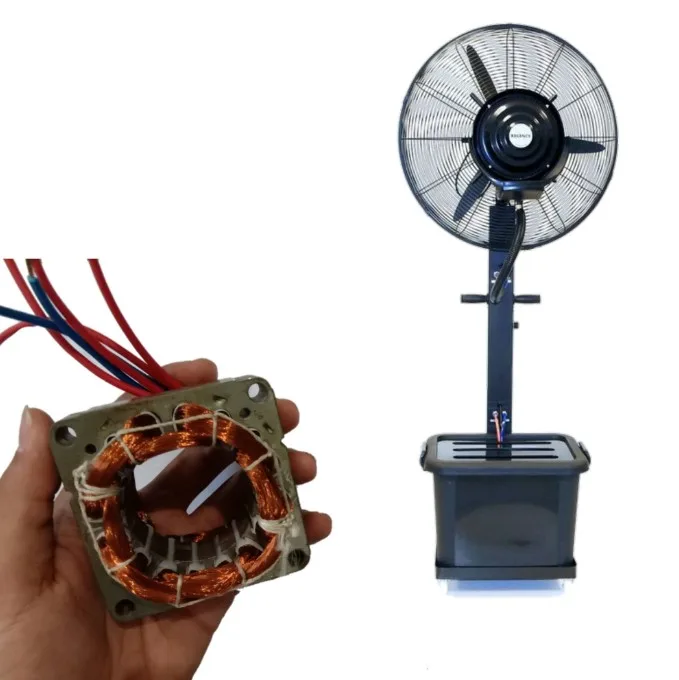

Jumlah Lilitan Dinamo Kipas Angin Tornado

Sebagian besar kipas angin yang tersedia di pasaran seperti kipas meja, kipas dinding, dan kipas berdiri hanya memiliki lilitan kawat sebanyak 16 alur. Namun, ada jenis kipas angin yang disebut “kipas tornado” yang memiliki lilitan kawat sebanyak 24 alur. Berikut adalah ciri-ciri dari kipas angin tersebut:

  • Dinamo yang lebih besar ukurannya.
  • Tipe kawat lilitan yang lebih besar.
  • Baling-baling kipas yang lebih besar.
  • Diameter kipas minimal 18 inci.
  • Angin yang dihasilkan sangat kencang.
  • Teknologi hembusan yang merata.

Kalian dapat melihat jumlah lilitan kipas angin Regency 24 alur atau kipas angin tornado secara detail pada tabel di bawah ini:

Gulungan KipasStartingRunningLowHigh
Jumlah Lilitan500x800x200x200x
Jumlah Kutub4 buah kutub4 buah kutub4 buah kutub4 buah kutub
Ukuran kawat0,20 mm0,20 mm0,20 mm0,20 mm

Cara Merangkai Kipas Angin 24 Alur

Seperti yang terlihat pada tabel di atas, skema gulungan kipas angin 24 alur hampir sama dengan gulungan kipas angin 16 alur. Perbedaannya hanya terletak pada ukuran kawat yang lebih besar dan jumlah lilitan yang berbeda.

Oleh karena itu, proses merangkai lilitan kawat pada kipas angin jenis ini sama dengan merangkai lilitan kawat pada kipas angin jenis lainnya. Berikut ini adalah metode merangkai jumlah lilitan kipas angin tornado 24 alur secara detail:

1. Menyiapkan Alat dan Bahan

Untuk melakukan merangkai lilitan kawat pada kipas angin tornado, Kalian akan membutuhkan alat dan bahan sebagai berikut:

Baca juga:  Kipas Angin Tanpa Kapasitor dan Cara Memperbaikinya.

Alat

  • Solder
  • Alat penggulung
  • Kuas
  • Potongan bambu
  • Tang
  • Gunting

Bahan

  • Kawat tembaga
  • Kabel
  • Timah
  • Kertas mika
  • Tali pengikat
  • Sirlak
  • Selongsong kabel

2. Buat Lilitan Kawat

Setelah bahan dan alat telah siap, langkah selanjutnya adalah membuat lilitan dengan menggunakan alat penggulung, baik itu manual atau otomatis. Untuk membuat lilitan kipas angin 24 alur, diperlukan setidaknya 4 roll lilitan pada masing-masing roll. Berikut ini adalah rinciannya:

  • 4 roll lilitan besar untuk Starting dengan jumlah 500 lilitan per roll.
  • 4 roll lilitan kecil untuk Running dengan jumlah 200 lilitan per roll.
  • 4 roll lilitan besar untuk Running dengan jumlah 400 lilitan per roll.
  • 4 roll lilitan kecil untuk Speed dengan jumlah 200 lilitan per roll.
  • 4 roll lilitan kecil untuk Speed dengan jumlah 200 lilitan per roll.

3. Pasang Lilitan Speed

Setelah semua lilitan selesai dibuat, rangkai lilitan speed sesuai dengan ukuran roll dinamo. Jika roll dinamo kecil, jarak antara pemasangannya harus tiap 2 lubang, tetapi jika roll dinamo besar, jarak antara pemasangannya minimal 4 lubang.

Setelah itu, sambungkan rangkaian kabel dengan warna yang sesuai dengan fungsinya masing-masing. Berikut ini adalah rinciannya:

  • Kabel hitam: untuk power.
  • Kabel biru: untuk speed 1.
  • Kabel putih: untuk speed 2.
  • Kabel merah: untuk speed 3.
  • Kabel kuning: untuk kapasitor.

Penutup

Dalam artikel ini, bengkeltv.id telah membahas tentang jumlah lilitan kipas angin 24 alur beserta rincian metode merangkainya. Diharapkan informasi yang telah disampaikan dapat membantu Anda dalam memperbaiki kipas angin jenis ini atau sekedar menambah pengetahuan tentang kipas angin. Terima kasih telah membaca artikel ini.
