Bengkeltv.idPengertian TRIAC dan Aplikasinya : Cara Kerjanya. Dalam dunia elektronika, banyak komponen dan perangkat yang berperan penting dalam melakukan berbagai fungsi, dari pengendalian aliran listrik hingga penyesuaian output daya. Salah satu komponen tersebut adalah TRIAC. Apakah Anda pernah mendengar istilah ini sebelumnya? TRIAC adalah singkatan dari “Triode for Alternating Current”, yaitu semikonduktor yang berfungsi untuk mengendalikan arus AC.

Namun, apa sebenarnya pengertian dari TRIAC dan bagaimana aplikasinya dalam kehidupan sehari-hari dan industri? Artikel ini akan membahas secara mendalam tentang TRIAC, mulai dari definisinya, cara kerjanya, hingga berbagai aplikasinya yang mungkin belum Anda ketahui. Mari kita mulai perjalanan pengetahuan kita dalam memahami Pengertian TRIAC dan Aplikasinya.

Pengertian TRIAC dan Aplikasinya

TRIAC adalah sebuah perangkat semikonduktor dengan tiga terminal yang berfungsi sebagai pengatur arus listrik. Nama TRIAC berasal dari singkatan TRIode for Alternating Current (Trioda untuk arus bolak balik). Sama seperti SCR, TRIAC juga termasuk dalam kategori Thyristor yang berfungsi sebagai pengendali atau saklar.

Namun, berbeda dengan SCR yang hanya dapat mengalirkan arus listrik dari satu arah (unidireksional), TRIAC memiliki kemampuan untuk mengalirkan arus listrik ke kedua arah (bireksional) ketika diaktifkan. Terminal Gerbang TRIAC hanya membutuhkan arus yang relatif rendah untuk mengendalikan aliran arus listrik AC yang tinggi melalui kedua terminalnya. TRIAC juga sering disebut sebagai Bidirectional Triode Thyristor.

Pada dasarnya, TRIAC dapat dianggap sebagai dua SCR yang dihubungkan secara antiparalel (paralel dengan arah yang berlawanan), dengan terminal Gerbang atau Gate-nya terhubung secara bersama-sama. Jika dilihat dari strukturnya, TRIAC adalah komponen elektronik yang terdiri dari empat lapisan semikonduktor dan tiga terminal. Ketiga terminal tersebut adalah MT1, MT2, dan Gerbang. MT merupakan singkatan dari Main Terminal.

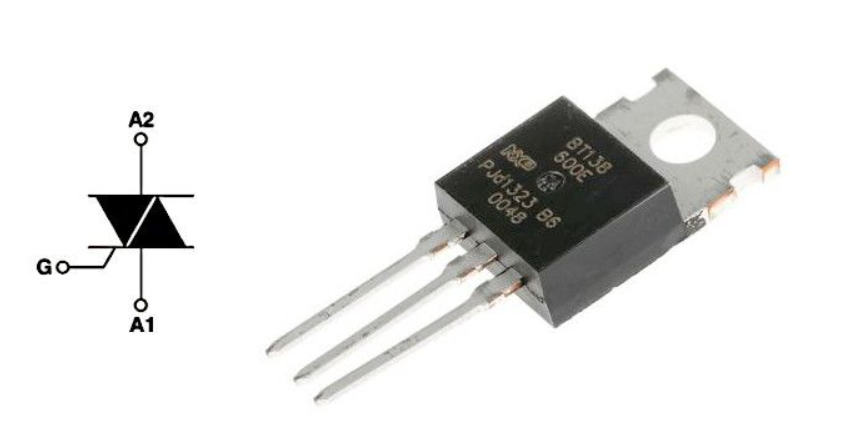

Bentuk dan Simbol TRIAC

Di bawah ini terdapat gambar, struktur, serta simbol TRIAC. Gambar dan simbol TRIAC dapat ditemukan dalam berbagai referensi teknis dan literatur elektronika sebagai representasi visual dari perangkat semikonduktor ini.

Baca juga:  Memahami Lebih Dalam : Pengertian Proximity Sensor (Sensor Jarak) dan Fungsinya

Pengertian TRIAC dan Aplikasinya

Rangkaian Switching TRIAC

Gambar tersebut mengilustrasikan skema dasar aplikasi TRIAC yang berfungsi sebagai switch. Apabila SW1 dalam posisi terbuka, tidak ada aliran listrik yang mencapai terminal Gate TRIAC, sehingga lampu dalam keadaan padam (OFF).

Tetapi, bila SW1 dalam posisi tertutup atau terhubung, arus listrik akan mengalir ke terminal Gate TRIAC melalui resistor (R) yang berasal dari sumber daya DC atau baterai (VG).

Proses ini akan mendorong TRIAC berperan sebagai konduktor yang menghubungkan lampu dengan sumber arus listrik AC. Akibatnya, lampu akan berpendar (ON).

Pengertian TRIAC dan Aplikasinya

Cara Kerja TRIAC

Sebagaimana disinggung sebelumnya, TRIAC memiliki struktur empat lapisan semikonduktor. STRIAC dikenal dengan istilah NPNP ketika polaritasnya negatif dan PNPN ketika polaritasnya positif.

TRIAC beroperasi sebagai saklar dalam kondisi rangkaian terbuka, ketika perangkat tiga-terminal ini menghalangi aliran arus dalam posisi OFF.

Walau TRIAC mampu menghalangi aliran arus, ia berbeda dengan Thyristor konvensional, sebab TRIAC mampu mengalirkan arus dalam dua arah saat diberi pemicuan.

Pemicuan melalui satu gate digunakan untuk mengaktifkan TRIAC sehingga dapat mengalirkan dua arah arus listrik yang berlawanan.

Ada empat kemungkinan pemicuan pada TRIAC, yaitu:

  1. Mode I
    Arus Gate Negatif (-ve) dan Arus MT2 Positif (+ve)
  2. Mode II
    Arus Gate Positif (+ve) dan Arus MT2 Positif (+ve)
  3. Mode III
    Arus Gate Negatif (-ve) dan Arus MT2 Negatif (-ve)
  4. Mode IV
    Arus Gate Positif (+ve) dan Arus MT2 Negatif (-ve)

Aplikasi TRIAC

Masih dalam konteks Pengertian TRIAC dan Aplikasinya, TRIAC merupakan komponen ideal untuk digunakan sebagai saklar AC (AC Switching) karena kemampuannya mengatur aliran arus listrik dalam dua siklus gelombang AC bolak-balik.

Kelebihan utama TRIAC dibandingkan dengan SCR terletak pada kemampuan tersebut. Namun, pada umumnya TRIAC tidak digunakan dalam skema switching yang membutuhkan daya sangat tinggi.

Alasannya antara lain adalah karakteristik switching TRIAC yang tidak seimbang dan gangguan elektromagnetik yang dihasilkan oleh arus berdaya tinggi.

Baca juga:  Panduan Mudah Cara Mengukur SCR (Silicon Controlled Rectifier) Menggunakan Multimeter Digital dan Analog

Berbagai aplikasi TRIAC dalam perangkat elektronik dan listrik meliputi:

  • Pengaturan Lampu Dimmer: TRIAC dimanfaatkan untuk mengendalikan intensitas cahaya lampu dengan mengatur lebar pulsa atau fase dari sinyal AC yang disampaikan ke lampu. Oleh karena itu, TRIAC memungkinkan penyesuaian tingkat kecerahan lampu.
  • Pengendalian Kecepatan Kipas Angin: TRIAC digunakan dalam rangkaian pengendalian kecepatan pada kipas angin. Dengan mengatur lebar pulsa atau fase sinyal AC yang diberikan ke motor kipas, TRIAC memungkinkan penyesuaian kecepatan kipas sesuai kebutuhan.
  • Pengendalian Motor Kecil: TRIAC juga dapat digunakan untuk mengatur kecepatan atau putaran motor kecil pada berbagai perangkat, seperti mesin pemotong rumput kecil, penggiling kopi, dan peralatan lain yang memerlukan penyesuaian kecepatan motor.
  • Pengaturan pada Peralatan Rumah Tangga berarus listrik AC: TRIAC digunakan dalam berbagai perangkat rumah tangga yang beroperasi dengan arus listrik AC, seperti oven listrik, pemanggang roti, penggorengan listrik, dan peralatan dapur lainnya. TRIAC memungkinkan pengaturan suhu atau intensitas panas pada peralatan tersebut.

Secara umum, TRIAC memiliki banyak penerapan dalam perangkat elektronik dan listrik, di mana kemampuannya untuk mengendalikan aliran arus AC dalam dua arah sangat berguna dalam pengaturan intensitas, kecepatan, dan pengaturan lainnya pada peralatan tersebut.

Penggunaan TRIAC

Setelah membahas Pengertian TRIAC dan Aplikasinya, TRIAC (Triode for Alternating Current) memiliki peran penting dalam berbagai aplikasi, mulai dari dimmer, pengendalian kecepatan kipas dan motor listrik, hingga dalam skema kontrol komputerisasi modern untuk beragam perangkat rumah tangga, baik skala kecil maupun besar.

Keunggulan utama TRIAC terletak pada fleksibilitasnya untuk digunakan dalam rangkaian AC dan DC. Desain aslinya, bagaimanapun, dibuat untuk menggantikan kebutuhan dua SCR (Silicon Controlled Rectifier) dalam rangkaian AC.

Ada dua jenis TRIAC yang biasa digunakan dalam berbagai aplikasi, yaitu BT136 dan BT139. Kedua jenis ini didesain khusus untuk memenuhi kebutuhan aplikasi spesifik.

Kemampuan TRIAC untuk mengendalikan daya listrik yang melewati rangkaian dengan akurasi tinggi menjadikannya pilihan utama dalam banyak aplikasi.

Baca juga:  Pengertian Termostat (Thermostat) dan Fungsinya Secara Lengkap

Sebagai contoh, dalam aplikasi dimmer, TRIAC mengatur intensitas cahaya dengan mengubah sudut konduktifnya.

Pada rangkaian pengendalian kecepatan kipas atau motor listrik, TRIAC digunakan untuk mengatur daya yang dialirkan ke perangkat tersebut, sehingga memungkinkan penyesuaian kecepatan putaran dengan mudah.

TRIAC juga dipakai dalam skema kontrol komputerisasi modern pada beragam perangkat rumah tangga, dari yang kecil seperti oven microwave atau mesin cuci, hingga yang besar seperti AC atau sistem penerangan otomatis.

TRIAC memfasilitasi pengendalian yang tepat dan efisien terhadap daya yang dialirkan ke perangkat-perangkat tersebut.

Dengan kemampuan yang serbaguna ini, TRIAC telah menjadi elemen krusial dalam bidang elektronika daya.

Penerapan TRIAC yang luas dan efisiensinya dalam mengendalikan daya listrik menjadikannya pilihan favorit dalam banyak skema elektronik modern.

Penutup

Demikianlah artikel dari bengkeltv.id ini mengulas tentang pengertian TRIAC dan aplikasinya dalam berbagai bidang. TRIAC, sebagai semikonduktor yang bisa mengendalikan arus listrik, memegang peranan penting dalam pengembangan teknologi elektronik modern.

Melalui pemahaman yang lebih dalam terhadap TRIAC, kita diharapkan bisa memanfaatkan teknologi ini dengan lebih maksimal, serta mampu mengembangkan inovasi dan aplikasi baru yang lebih efisien dan efektif. Dengan pengetahuan ini, kita semakin mengerti bahwa setiap komponen, sekecil apapun, memiliki peran yang sangat penting dalam sistem elektronik.

Mudah-mudahan, artikel ini memberikan informasi yang bermanfaat dan menambah wawasan kita tentang dunia elektronika, khususnya terkait dengan TRIAC dan aplikasinya. Jangan ragu untuk terus belajar dan mengeksplorasi lebih jauh tentang teknologi dan inovasi di dunia elektronika. Karena dengan pengetahuan, kita dapat menciptakan masa depan yang lebih baik dan lebih cerdas. Terima kasih telah membaca.
