Persamaan Data Pin STR W6553a TV Sharp

Persamaan Data Pin STR W6553a TV Sharp : Panduan Lengkap

Posted on

Bengkeltv.idPersamaan Data Pin STR W6553a TV Sharp : Panduan Lengkap. Dalam dunia perbaikan televisi, pemahaman tentang data pin dari komponen vital seperti STR W6553a sangat penting. STR W6553a adalah sebuah IC (Integrated Circuit) yang sering digunakan dalam berbagai model TV Sharp, khususnya sebagai bagian dari rangkaian power supply. Komponen ini memainkan peran kunci dalam pengaturan dan stabilisasi aliran daya yang masuk ke berbagai bagian televisi, memastikan kinerja yang optimal dan menghindari kerusakan pada perangkat.

Artikel ini akan membahas secara mendalam Persamaan Data Pin STR W6553a TV Sharp, menjelaskan setiap pin dan fungsinya dalam rangkaian TV Sharp. Kami akan memberikan panduan praktis yang dirancang khusus untuk teknisi dan penggemar elektronik yang ingin memahami lebih lanjut mengenai cara kerja komponen ini. Informasi yang detail tentang fungsi dan posisi pin akan membantu dalam proses troubleshooting, memungkinkan identifikasi dan perbaikan masalah dengan lebih tepat. Selain itu, pemahaman yang mendalam tentang data pin juga penting untuk penggantian komponen yang efektif, sehingga perangkat TV Sharp dapat kembali berfungsi dengan baik tanpa masalah.

Dengan pemahaman yang tepat tentang bagaimana setiap pin pada STR W6553a berfungsi dan bagaimana mereka berinteraksi dalam sirkuit, Kalian akan dapat menangani masalah-masalah daya dengan lebih percaya diri. Ini akan mempercepat proses perbaikan dan pemeliharaan, serta mengurangi kemungkinan kesalahan yang dapat merugikan perangkat atau mengakibatkan kerusakan lebih lanjut.

Mengenai STR W6553a

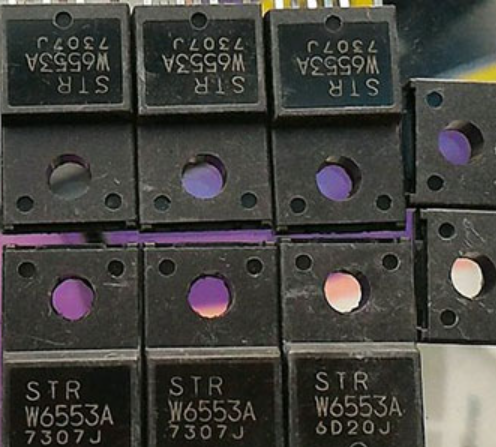

STR 6553A adalah komponen aktif pada regulator switching yang umum digunakan di TV Sharp dan berbagai merek televisi lainnya. Ketika komponen ini mengalami kerusakan, penggantian sparepart menjadi langkah yang perlu dilakukan.

Sebagai komponen aktif yang esensial dalam peralatan elektronik, khususnya televisi, STR 6553A memiliki peran penting dalam menjaga fungsi perangkat. Jika terjadi kerusakan pada STR 6553A, penting untuk mencari pengganti yang sesuai.

Salah satu alternatif yang dapat digunakan adalah STR W6554. Meskipun hanya berbeda satu nomor, STR W6554 memiliki daya yang lebih besar dibandingkan STR 6553A. Jadi, jika STR 6553A tidak tersedia di pasaran, penggantian dengan STR W6554 bisa menjadi solusi.

Namun, jika STR 6553A masih tersedia, disarankan untuk menggunakan komponen yang asli agar kinerja televisi tetap optimal.

Datasheet STR W6553A

Sebelum mencari pengganti untuk STR W6553A, sangat disarankan untuk memeriksa datasheet komponen tersebut terlebih dahulu. Datasheet ini memberikan informasi penting tentang karakteristik dan spesifikasi STR W6553A, sehingga Kalian dapat memilih pengganti yang tepat.

Dengan memahami datasheet, Kalian dapat menentukan tipe STR yang sesuai sebagai alternatif, dengan spesifikasi dan karakteristik yang sebanding dengan STR W6553A. Berikut adalah datasheet STR W6553A yang bisa Kalian gunakan sebagai referensi.

Baca juga:  Cara Mengatasi HP Samsung J2 Prime Sering Kembali Sendiri Yang Tepat

Deskripsi

STR W6553A adalah regulator kuasi-resonansi yang dirancang untuk meningkatkan integrasi dan keKalianlan dalam catu daya mode sakelar. Komponen ini menggabungkan kontrol utama dan sirkuit penggerak dengan MOSFET daya yang tahan lonjakan.

Regulator ini menghasilkan kebisingan EMI frekuensi tinggi pada tingkat rendah, berkat penggunaan soft switching MOSFET yang dekat dengan ground. Fungsi lompat bawah digunakan untuk mengurangi peningkatan frekuensi operasional saat beban ringan, sehingga meningkatkan efisiensi sistem pada berbagai rentang beban.

Berikut adalah beberapa fitur utama dari STR W6553A:

  • Mode Operasional Otomatis atau Manual:
    Menggunakan mode kuasi-resonansi untuk operasi normal dan mode burst untuk operasi standby atau beban ringan.
  • Arus Operasi Rendah:
    Hanya 6 mA pada kondisi tipikal.
  • MOSFET Tahan Lonjakan 650 V:
    Menyediakan penyerapan lonjakan yang disederhanakan tanpa memerlukan penurunan VDSS.
  • Rugged dan Efisien:
    Memiliki resistansi rDS(on) maksimum 1,7 Ω dan fungsi auto-bias yang memastikan operasi burst yang stabil tanpa gangguan.
  • Mode Burst Standby:
    Dapat dipicu secara otomatis atau manual dengan konsumsi daya input kurang dari 0,1 W pada kondisi tanpa beban.
  • Fitur Perlindungan Beragam:
    Meliputi perlindungan arus lebih pulse-by-pulse, perlindungan overload dengan pemulihan otomatis, perlindungan overvoltage dengan kunci, dan penguncian undervoltage dengan histeresis.
  • Kepatuhan RoHS:
    Memenuhi stKalianr kepatuhan RoHS untuk lingkungan.

Dengan fitur-fitur ini, STR W6553A menawarkan solusi yang Kalianl dan efisien untuk berbagai aplikasi dalam sistem catu daya mode sakelar.

Persamaan Data Pin STR W6553a TV Sharp untuk Penggantian Kerusakan

Kerusakan pada jenis STR tertentu bisa menjadi masalah yang membingungkan, terutama ketika persamaannya tidak diketahui dan penggantian dengan seri yang sama sering kali tidak tersedia. Oleh karena itu, menemukan persamaan yang tepat sangat penting saat STR mengalami kerusakan.

Berikut adalah langkah-langkah untuk mencari persamaan data pin STR W6553A:

1. Mencari Data PIN STR W6553A

Langkah pertama adalah mencari data pin dari jenis STR ini. Kalian dapat menemukan datasheet STR W6553A di internet untuk membandingkan karakteristik dan spesifikasinya.

STR W6553A adalah regulator kuasi-resonansi yang dirancang untuk meningkatkan integrasi dan keKalianlan pada catu daya mode sakelar. Regulator ini dapat meminimalkan kebisingan EMI frekuensi tinggi pada tingkat rendah, berkat penggunaan MOSFET soft switching yang terletak dekat dengan ground.

2. Daftar Persamaan STR

Setelah memahami karakteristik STR W6553A, langkah selanjutnya adalah mencari daftar persamaan STR yang sesuai. STR jenis ini menggunakan MOSFET daya peringkat longsoran dalam pengoperasiannya dan menggabungkan kontrol utama dengan sirkuit penggerak. Meskipun STR W6553A memiliki 7 kaki, kaki nomor 2 pada IC internal tidak terlihat.

Untuk menemukan persamaan STR yang tepat, pengguna dapat merujuk pada daftar persamaan yang tersedia dan memilih yang sesuai dengan spesifikasi yang diperlukan. Dengan cara ini, penggantian STR dapat dilakukan dengan tepat untuk memastikan kinerja alat elektronik tetap optimal.

Baca juga:  Rumus Lilitan Dinamo Mesin Cuci : Panduan Lengkap untuk Teknisi

3. Persamaan STR W6554A

STR W6553A adalah jenis STR yang spesial dan persamaannya sering kali sulit ditemukan, terutama karena toko elektronik mungkin sudah tidak menyediakannya. Namun, setiap komponen pasti memiliki sparepart pengganti, termasuk STR W6553A pada TV Sharp.

Meskipun ada perbedaan jenis, penggantian STR W6553A dengan persamaan yang sesuai masih memungkinkan. Fungsi dan cara kerja STR tetap sama, sehingga penggantian dapat dilakukan dengan persamaan yang tepat. Salah satu alternatif yang paling sesuai adalah STR W6554A.

4. STR W6553A dan Persamaan STR W5453A TV Sharp

Menariknya, STR W6553A memiliki persamaan dengan STR W5453A, yang sering ditemukan pada berbagai jenis TV. Namun, STR W5453A cukup sulit ditemukan di toko-toko elektronik fisik, meskipun banyak tersedia di toko online.

STR W5453A dapat digantikan dengan beberapa jenis STR yang digunakan pada TV tabung Sharp. Biasanya, teknisi servis televisi akan mencari STR dengan data pin kaki yang sesuai dengan STR W5453A. Persamaan STR W5453A harus memiliki data pin yang kompatibel dengan mayoritas model STR TV Sharp jenis tabung.

Bagaimana Cara Kerja STR TV

Rangkaian power supply terdiri dari transistor penguat dan osilator yang digabungkan dalam satu IC, yang dikenal dengan nama STR. STR berfungsi untuk mengatur tegangan pada transcooper agar tetap stabil meskipun tegangan input tidak stabil.

STR memiliki beberapa pin dengan fungsi masing-masing. Berikut adalah penjelasan fungsi dari setiap pin STR:

  • PIN 1: Menerima tegangan yang telah disaring dan diarahkan oleh rangkaian penyearah dan kapasitor C507. Tegangan pada PIN 1 berkisar antara 200-350V DC, tergantung pada nilai tegangan pada C507.
  • PIN 2: Ground atau catu negatif untuk STR.
  • PIN 3: Catu daya untuk osilator yang terintegrasi dalam STR, dengan tegangan berkisar antara 8-12,5V DC.
  • PIN 4: Digunakan untuk mengontrol STR N501, dengan tegangan yang diatur oleh IC program pada pin power, sekitar 0-5V DC. STR akan berfungsi ketika tegangan pada PIN 4 adalah 0V dan tidak berfungsi saat tegangan mencapai 5V DC.
  • PIN 5: Menerima catu dari transcooper setelah rangkaian power dihidupkan, dengan tegangan berkisar antara 3-12V DC.

Saat STR digunakan, transcooper mengalami self-induction, yang menghasilkan tegangan pada output transcooper melalui proses induksi. Tegangan yang dihasilkan akan disesuaikan dengan kebutuhan dari blok rangkaian yang bersangkutan.

Tanda – Tanda Kerusakan STR W5453A

Kerusakan pada televisi dapat menampilkan berbagai gejala, seperti mati total, fluktuasi tegangan, dan masalah lainnya. Gejala-gejala ini juga sering terjadi pada televisi yang menggunakan STR, seperti STR W5453A pada TV tabung merek Sharp.

Baca juga:  Cara Login My Telkomsel tanpa SMS OTP dengan Mudah

Beberapa indikasi umum kerusakan pada STR W5453A meliputi:

  • Output sekunder trafo switching tidak mengalirkan tegangan:
    Ini bisa menyebabkan TV tidak menyala atau berfungsi dengan tidak semestinya.
  • Fluktuasi tegangan:
    Tegangan yang tidak stabil dapat menyebabkan TV kadang-kadang berfungsi normal dan kadang-kadang tidak, atau TV bisa menyala dan mati secara tidak teratur.
  • TV Sharp tabung rusak total:
    Dalam kasus kerusakan parah, televisi mungkin tidak berfungsi sama sekali.
  • Tegangan trafo yang tidak stabil:
    Tegangan yang kadang kurang atau berlebihan dapat mempengaruhi kinerja televisi.

Memahami gejala kerusakan STR W5453A pada televisi Sharp sangat penting untuk melakukan perbaikan yang tepat dan menjaga kinerja TV tetap optimal.

Persamaan Data Pin STR W6553a Perlu Diketahui Sebelum Melakukan Servis

Meskipun terdapat banyak persamaan STR W6553A dari berbagai model TV Sharp lainnya, pengguna perlu memastikan bahwa data PIN juga cocok untuk menghindari kesulitan dalam perbaikan dan gangguan pada arus operasi televisi.

Jika data PIN tidak sama, penting untuk mencari persamaan data PIN yang paling mendekati agar komponen pengganti dapat berfungsi dengan baik pada televisi.

Dengan melakukan penggantian komponen yang sesuai, teknisi servis dapat memastikan bahwa kinerja televisi tetap optimal.

Penutup

Sebagai penutup, memahami dan menggunakan persamaan data pin STR W6553A pada TV Sharp merupakan langkah krusial dalam proses perbaikan. STR W6553A, sebagai komponen penting dalam sirkuit daya televisi, memiliki data pin yang spesifik yang harus dipertimbangkan saat mencari pengganti. Dengan memastikan bahwa pengganti yang dipilih sesuai dengan data pin yang benar, Kalian dapat mencegah berbagai masalah teknis, seperti ketidakstabilan atau kerusakan lebih lanjut, serta memastikan bahwa televisi berfungsi dengan optimal setelah perbaikan.

Memilih komponen yang tepat berdasarkan persamaan data pin tidak hanya memudahkan proses perbaikan, tetapi juga berperan penting dalam menjaga kinerja dan keKalianlan perangkat. Kesalahan dalam memilih komponen pengganti dapat menyebabkan gangguan operasional, yang pada akhirnya dapat merugikan kinerja televisi dan memperpendek umur perangkat.

Oleh karena itu, sangat penting untuk merujuk pada datasheet dan daftar persamaan yang tersedia. Datasheet memberikan informasi mendetail tentang karakteristik dan fungsi masing-masing pin, sedangkan daftar persamaan membantu dalam menemukan alternatif yang sesuai. Dengan pendekatan yang cermat dan berdasarkan informasi yang akurat, teknisi dapat memastikan bahwa televisi Sharp Kalian tidak hanya diperbaiki dengan benar, tetapi juga beroperasi dengan efisien dan tanpa gangguan. Demikian ulasan dari bengkeltv.id mengenai Persamaan Data Pin STR W6553a TV Sharp. Semoga bermanfaat untuk Kalian.
