Persamaan Flyback Polytron

Persamaan Flyback Polytron Beserta Data Pin

Posted on

Bengkeltv.idPersamaan Flyback Polytron  Beserta Data Pin. Dalam dunia elektronik, persamaan Flyback Polytron adalah salah satu topik yang cukup menarik untuk dibahas. Flyback adalah jenis transformator switching yang digunakan dalam rangkaian sirkuit elektronik.

Sementara itu, Polytron adalah merek elektronik terkemuka di Indonesia yang memproduksi berbagai produk elektronik, termasuk TV, sound system, dan lain sebagainya.

Dalam artikel ini, kita akan membahas tentang persamaan Flyback Polytron. Flyback Polytron memiliki karakteristik yang unik dan merupakan komponen kunci dalam rangkaian TV dan monitor.

Selain itu, kita juga akan membahas bagaimana cara memilih Flyback yang tepat untuk penggantian pada TV atau monitor Polytron yang rusak. Mari kita mulai dengan membahas dasar-dasar tentang Flyback dan Polytron.

Fungsi Flyback TV

Flyback adalah komponen transformator pada televisi atau monitor yang berfungsi untuk menghasilkan tegangan tinggi. Biasanya, komponen ini terletak pada blok output horizontal dan dilengkapi dengan dioda internal.

Dioda internal tersebut bertanggung jawab dalam mengalirkan tegangan tinggi yang dihasilkan oleh transformator. Selain itu, flyback juga memiliki lilitan dan batang ferit atau transformator di dalamnya.

Persamaan Flyback Polytron

Ketika kalian menghadapi kesulitan dalam mencari atau jika stok seri flyback asli untuk TV kalian tidak tersedia, menggantinya dengan seri yang setara adalah langkah yang harus diambil dan merupakan solusi terbaik.

Jika kalian tidak dapat menemukan seri flyback asli untuk TV kalian, kalian dapat menggantinya dengan data persamaan flyback TV. Setiap flyback TV memiliki persamaan data pin masing-masing, termasuk untuk Polytron.

Terdapat banyak persamaan seri FTB yang dapat digunakan sebagai pengganti seri FTB asli untuk TV Polytron. Namun, tidak semuanya cocok, dan kalian tetap harus memperhatikan ukuran layar TV Polytron kalian, karena mungkin memerlukan seri FTB yang berbeda.

Persamaan flyback Polytron terbaik dan paling cocok adalah seri atau model flyback dengan data pin yang sama seperti flyback aslinya. Berikut ini adalah persamaan flyback Polytron terbaik dan paling cocok beserta data pin lengkap untuk setiap seri flyback.

Baca juga:  Cara Mengganti Pola Kunci HP Samsung yang Mudah

TV Polytron Tipe Lama atau Jadul

Untuk pengguna televisi tabung merk Polytron versi jadul, berikut ini adalah beberapa persamaan FTB yang sangat cocok sebagai pengganti.

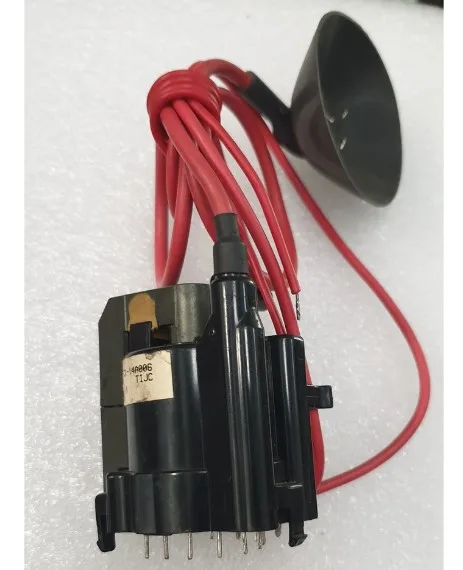

14″ FCK 14A006
20″ FCM2015H
20″ FTK21R002
Data Pin : NC _ NC _ GND _ 185V _ 16V _ H _ 24V _ ABL _ B+115V _ COL

TV Polytron Digitec

Untuk televisi tabung Polytron Digitec, kalian dapat mengganti flyback asli dengan beberapa seri flyback terbaik yang tercantum dalam tabel di bawah ini.

20″ FCM 20 B 061N
21″JF 0501 – 19587
21″ JF0501 – 19584
Data Pin : COL_B+115V_GND_NC_185V_H_NC(25V)_ABL_+12V_-12V(AFC)
21″ JF0501-195913
21″ FTK-21R011UN
Data Pin : COL_B+115V_GND_185V_NC_H_25V_BCL_12V_AFC
20″ FCM 20 B 061N
21″JF 0501- 19577
Data Pin : COL _ B+115V _ GND _ NC _ 185V _ H _ NC _ ABL _ +12V _-12V

TV Polytron Tipe Lainnya

Untuk pengguna televisi tabung Polytron yang lain, kalian dapat menemukan persamaan flyback yang relevan dalam daftar tabel di bawah ini.

FCM-20B061N
FCM 14B014N
Data Pin : COL _ B+ _ GND _ 185 _ NC _ HT _ NC _ ABL _ +12 _ -12
JF0601-19577
Data Pin : COL _ B+ _ GND _ 200V _ NC _ HT _ NC _ ABL _ +12 _ -12
BSC25-0223N
BSC 59G1
Data Pin : COL _ B+115V _ GND _ NC _ 185V _ H _ NC _ ABL _ +12V _-12V

Itulah beberapa persamaan flyback Polytron lengkap beserta data pin yang paling cocok sebagai pengganti ketika flyback asli TV Polytron mengalami kerusakan atau kebocoran. Pastikan kalian menyesuaikan dengan jenis flyback yang digunakan pada TV Polytron kalian.

Jika kalian tidak dapat menemukan flyback dengan seri yang sama, maka kalian dapat mencari salah satu dari persamaan seri flyback di atas. Mungkin saja persamaan seri di atas lebih mudah ditemukan di toko elektronik terdekat.

kalian juga dapat membeli persamaan seri flyback di atas secara online di e-commerce seperti Shopee, Tokopedia, Bukalapak, dan lain-lain. Berapa harganya? Informasi lebih lengkap dapat ditemukan pada ulasan di bawah ini.

Baca juga:  Penyebab Sekring Listrik Berbunyi & Cara Mengatasinya

Harga Flyback TV Polytron

Harga flyback tidak terlalu mahal, biasanya dibanderol sekitar Rp. 40.000 – Rp. 100.000, tergantung pada seri dan jenis TV yang digunakan serta kondisi pasar. Baik di toko elektronik offline maupun online, harga flyback tidak memiliki perbedaan yang signifikan.

Namun, jika kalian membeli secara online di toko online, mungkin akan dikenakan biaya tambahan untuk ongkos kirim. Biaya ongkos kirim biasanya minimal Rp. 27.000 tergantung jarak dan berat paket yang dikirim.

Namun yang pasti, harga flyback Polytron tidak mencapai ratusan ribu rupiah, sehingga terjangkau bagi kantong kalian. Silakan lihat tabel di bawah ini untuk daftar harga flyback TV Polytron dan persamaan seri flyback TV Polytron.

Seri Flyback PolytronHarga Flyback
14″ FCK 14A006Rp. 45.000
20″ FCM2015HRp. 65.000
20″ FTK21R002Rp. 60.000
20″ FCM 20 B 061NRp. 40.000
21″JF 0501 – 19587Rp. 40.000
21″ JF0501 – 19584Rp. 53.000
21″ JF0501-195913Rp. 80.000
21″ FTK-21R011UNRp. 65.000
BSC25-0223NRp. 75.000
21″JF 0501- 19577Rp. 50.000

Catatan Penting : Harga dapat berubah sewaktu-waktu tergantung pada kondisi pasar. Harga mungkin juga berbeda-beda di setiap daerah, sehingga disarankan untuk menanyakan terlebih dahulu kepada penjual untuk memastikan harga yang lebih jelas.

Ciri Ciri Flyback TV Rusak dan Gejalanya

Berikut adalah beberapa ciri-ciri kerusakan flyback TV yang bervariasi, yang mungkin pernah kalian temui. Jika kalian mengalami masalah yang persis seperti ciri-ciri di bawah, kemungkinan penyebabnya adalah kerusakan pada flyback TV.

1. Tegangan Naik Turun

Tegangan yang naik turun atau fokus pada flyback tidak berfungsi.
Jika kalian mengalami masalah ini, gambar pada layar TV terkadang akan fokus dan terkadang blur dengan sendirinya ketika TV dalam posisi menyala.

Baca juga:  Penjelasan Secara Detail Pengertian Flip-Flop dan Jenis-Jenisnya

2. Gulungan kawat short atau terbakar.

Kerusakan ini ditkaliani dengan lilitan kawat yang terbakar karena short (konslet). Biasanya, ada retakan pada body flyback dan seringkali mengeluarkan benda berwarna kuning.

3. Kebocoran tegangan tinggi.

Ketika TV dinyalakan dan posisi flyback masih terpasang, terlihat jelas ada semburan seperti api berwarna biru dan mengeluarkan suara yang cukup nyaring seperti konsleting listrik. Jika mengalami masalah ini, lebih baik mencabut TV dan jangan terus dicolokkan karena kemungkinan besar akan merambat ke komponen lainnya yang masih dekat dengan flyback.

4. Kebocoran pada kabel tegangan tinggi.

Jika kabel tegangan tinggi terbakar atau bahkan sampai terkelupas, ini menkaliankan salah satu ciri-ciri kerusakan flyback TV. Kerusakan ini sering terjadi karena kualitas menurun atau terlalu sering menerima tegangan yang tinggi.

5. Tegangan tinggi anoda konslet (short).

Kerusakan ini bisa terjadi karena terjadi kebocoran hubungan ketika diukur antara kop dengan tegangan yang tinggi dan pin Ground atau ABL menggunakan multitester dengan ukuran skala X10.
Gejala kerusakan seperti ini dapat menyebabkan tengan fokus dan screen tidak keluar atau tidak berfungsi, dan terkadang akan terdengar suara bunyi pada flyback dan dapat menyebabkan tegangan B+ menjadi drop.

Penutup

Demikianlah ulasan dari bengkeltv.id mengenai ciri-ciri kerusakan flyback TV dan pentingnya memperhatikan persamaan flyback Polytron yang tepat saat mengganti komponen yang rusak.

Dengan memperhatikan ciri-ciri tersebut dan memperbaiki flyback dengan benar, TV kalian dapat berfungsi kembali dengan baik seperti sedia kala. Semoga informasi ini bermanfaat bagi kalian yang sedang mengalami masalah pada TV kalian. Terima kasih telah membaca artikel ini.
