Cara Kerja Sensor Piezoelektrik

Mengungkap Misteri Teknologi : Cara Kerja Sensor Piezoelektrik

Posted on

Bengkeltv.idMengungkap Misteri Teknologi : Cara Kerja Sensor Piezoelektrik. Dalam era teknologi yang terus berkembang, sensor piezoelektrik telah menjadi salah satu inovasi yang mendominasi berbagai bidang, mulai dari industri hingga kehidupan sehari-hari. Kemampuannya untuk mendeteksi perubahan mekanis dan mengonversinya menjadi sinyal listrik membuatnya menjadi komponen vital dalam banyak aplikasi. Namun, seberapa dalam pengetahuan kita tentang cara kerja sensor ini?

Artikel ini akan membahas dengan rinci prinsip dasar dan mekanisme kerja sensor piezoelektrik. Dengan memahami dasar-dasar teknologi ini, kita dapat lebih mengapresiasi kontribusinya dalam meningkatkan efisiensi, keamanan, dan kenyamanan dalam berbagai aspek kehidupan modern.

Mari kita terus menjelajahi bagaimana sensor piezoelektrik bekerja, mengupas setiap lapisan teknologinya untuk membuka pintu ke dalam dunia yang penuh inovasi dan potensi.

Apa Itu Sensor Piezoelektrik?

Piezoelektrisitas adalah fenomena di mana penerapan gaya pada suatu bahan menghasilkan muatan listrik pada permukaan bahan tersebut, yang disebabkan oleh distribusi muatan listrik pada sel-sel kristal di dalamnya.

Koefisien muatan piezoelektrik memiliki rentang nilai antara 1 hingga 100 piko koloumb per Newton.

Istilah “piezoelektrik” berasal dari bahasa Latin, yakni “piezein” yang berarti diperas atau ditekan, serta “piezo” yang berarti didorong.

Bahan piezoelektrik pertama kali ditemukan pada tahun 1880-an oleh Jacques dan Pierre Curie.

Efek piezoelektrik terjadi ketika material dikenai tekanan mekanik, sehingga medan listrik terbentuk.

Jacques dan Pierre Curie menggabungkan pengetahuan tentang piroelektrisitas (kemampuan bahan tertentu untuk menghasilkan potensial listrik saat dipanaskan atau didinginkan) dengan pemahaman tentang struktur dan perilaku kristal pada kristal turmalin, kuarsa, dan garam rossel.

Baca juga:  Pengertian Rangakaian Seri Lengkap dengan Prinsip Kerjanya

Hasil pengujian menunjukkan bahwa kristal kuarsa dan garam rossel memiliki kemampuan piezoelektrisitas yang paling besar saat itu.

Piezoelektrik merupakan tumpukan muatan dalam materi padat tertentu (seperti kristal atau keramik) yang merespons terhadap regangan mekanik yang dikenakan.

Kata “piezoelektrik” sendiri mengacu pada “listrik yang dihasilkan dari tekanan”, dengan “piezein” yang berarti memeras atau menekan, dan “elektrik” yang berarti listrik atau elektron. Sumber muatan listrik pada piezoelektrik terjadi akibat efek piezoelektrik tersebut.

Karakteristik Dasar Sensor Piezoelektrik

Cara Kerja Sensor Piezoelektrik

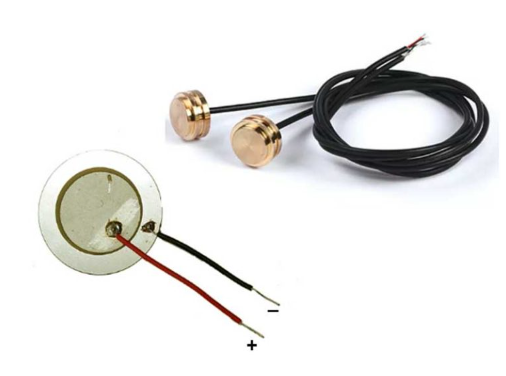

Piezoelektrik adalah bagian dari komponen yang terbuat dari bahan yang peka terhadap tekanan mekanik tertentu.

Ketika dikenai tekanan, komponen ini menghasilkan listrik di kedua ujung pelatnya, sebanding dengan besar ketukan atau tekanan yang diberikan. Perubahan dimensi pada bahan yang terdapat pada komponen tersebut menjadi penyebabnya.

Sebaliknya, jika piezoelektrik menerima arus listrik dengan sinyal tertentu, komponen ini menghasilkan frekuensi nada (beep tone) sesuai dengan sinyal yang diterima.

Untuk menghasilkan sinyal, piezoelektrik memerlukan driver berupa transistor yang berfungsi memperkuat sinyal yang diterima.

Piezoelektrik juga dapat berfungsi sebagai output dan dikenal sebagai piezoelektrik buzzer.

Secara umum, piezoelektrik buzzer yang beredar di pasaran sudah dilengkapi dengan driver di dalamnya, sehingga hanya perlu mengalirkan arus pada buzzer tersebut.

Dari penjelasan di atas, dapat disimpulkan bahwa piezoelektrik memiliki dua karakteristik dasar, yaitu kemampuan untuk mengubah energi mekanik menjadi energi listrik, dan sebaliknya.

Cara Kerja Sensor Piezoelektrik

Cara Kerja Sensor Piezoelektrik

Sensor piezoelektrik mampu mengukur dua parameter fisik, yakni percepatan dan tekanan. Meskipun prinsip piezoelektrik yang mendasarinya sama, sensor tekanan dan akselerometer memiliki perbedaan utama dalam cara mereka menerapkan gaya pada elemen detektornya.

Pada sensor tekanan, terdapat membran tipis yang ditempatkan di atas bahan padat untuk mentransfer gaya yang diterapkan ke elemen piezoelektrik. Ketika tekanan diberikan pada membran tipis, bahan piezoelektrik akan terdistorsi dan menghasilkan tegangan listrik. Tegangan listrik yang dihasilkan sebanding dengan besar tekanan yang diberikan.

Baca juga:  Menggali Lebih Dalam : Arti Boot di Set Top Box TV Digital

Sementara itu, pada akselerometer, massa seismik melekat pada elemen kristal untuk mentransfer gaya yang diberikan ke bahan piezoelektrik. Ketika ada gerakan yang diterapkan, beban massa seismik menginduksi respons pada bahan piezoelektrik sesuai dengan hukum kedua Newton tentang gerak. Bahan piezoelektrik menghasilkan muatan yang digunakan untuk mengkalibrasi gerakan.

Untuk mengkompensasi getaran yang tidak diinginkan dan membantu memastikan pembacaan yang akurat, elemen kompensasi akselerasi digunakan bersama dengan sensor tekanan.

Diagram Sirkuit Sensor Piezoelektrik

Di atas, telah kita bahas tentang cara kerja Sensor Piezoelektrik, selanjutnya, gambar di bawah ini menggambarkan sirkuit internal dari sensor piezoelektrik. Resistansi Ri pada gambar menunjukkan resistansi internal atau resistansi isolator dari bahan pembuat sensor.

Cara Kerja Sensor Piezoelektrik

Induktansi pada sensor muncul karena inersia dari sensor itu sendiri, sementara kapasitansi Ce berbanding terbalik dengan elastisitas dari bahan sensor.

Untuk memastikan respons sensor yang akurat, resistansi beban dan kebocoran harus cukup besar sehingga frekuensi rendah dapat dipertahankan.

Sensor piezoelektrik termasuk dalam jenis transduser tekanan yang menghasilkan sinyal listrik sebagai keluarannya. Oleh karena itu, sensor ini juga dikenal sebagai transduser primer.

Kelebihan dan Kekurangan Sensor Piezoelektrik

Setelah memahami Cara Kerja Sensor Piezoelektrik, kita dapat menilai kelebihan dan kekurangan penggunaannya pada berbagai perangkat elektronik.

Kelebihan Piezoelektrik

  • Frekuensi Operasional Tinggi:
    Piezoelektrik mampu beroperasi pada frekuensi tinggi, bahkan responsif terhadap frekuensi audio sekitar 20kHz dengan efektif.
  • Respon Transien Cepat:
    Piezoelektrik menghasilkan output secara linear dan ideal untuk transduser, memungkinkan deteksi hingga level mikrodetik dengan respon yang cepat.
  • Konsumsi Daya Rendah:
    Secara umum, piezoelektrik dapat memberikan output yang tinggi dengan konsumsi daya yang minim.
  • Ukuran Kecil:
    Dimensinya yang kecil sebagai transduser membuatnya sangat sesuai untuk penggunaan pada perangkat dengan ukuran kecil.
Baca juga:  Apa Itu Dongle WiFi Pada Set Top Box? Pengertian dan Fungsinya

Kekurangan Piezoelektrik

  • Sinyal Output Rendah:
    Komponen piezoelektrik menghasilkan sinyal output yang relatif rendah, seringkali memerlukan pre-amp untuk meningkatkan sinyal agar sesuai dengan kebutuhan pendorongan sinyal ke rangkaian berikutnya.
  • Impedansi Tinggi:
    Meskipun bukan kelemahan mutlak, impedansi piezoelektrik yang tinggi memerlukan penyesuaian tambahan pada rangkaian, baik ketika komponen ini digunakan sebagai output (buzzer) maupun sebagai input.

Penutup

Dalam artikel ini, bengkeltv.id telah membahas secara mendalam tentang cara kerja sensor piezoelektrik. Dengan teknologi yang semakin canggih, sensor ini telah menjadi komponen penting dalam berbagai aplikasi, mulai dari industri hingga bidang medis. Dengan prinsip dasar konversi energi mekanik menjadi sinyal listrik, sensor piezoelektrik membuka pintu bagi inovasi dan pengembangan teknologi masa depan.

Kepekaan sensor terhadap getaran dan tekanan membuatnya sangat berguna dalam mendeteksi perubahan lingkungan sekitar. Dalam banyak kasus, sensor ini menjadi pilihan utama untuk mengukur dan memantau berbagai parameter fisik. Sebagai contoh, penggunaan sensor piezoelektrik dalam bidang kesehatan membantu dalam pemantauan denyut jantung dan tidur, membuka peluang baru untuk pengembangan perangkat kesehatan yang lebih pintar dan efisien.

Dengan pemahaman yang lebih baik tentang cara kerja sensor piezoelektrik, para ilmuwan dan insinyur dapat terus menggali potensinya untuk meningkatkan kinerja dan aplikasi sensor ini. Seiring dengan perkembangan teknologi, mungkin kita akan melihat sensor piezoelektrik berperan lebih besar dalam menciptakan solusi inovatif untuk tantangan masa depan. Dengan demikian, penelitian dan pengembangan lebih lanjut pada sensor ini akan menjadi kunci untuk membuka potensi penuhnya dalam berbagai industri dan bidang kehidupan.
