Bengkeltv.idCara Kerja Transistor NPN : Pengertian dan Fungsinya. Transistor NPN adalah salah satu inovasi teknologi paling revolusioner dalam sejarah elektronik modern. Sebagai komponen dasar dalam berbagai perangkat elektronik, pemahaman yang mendalam tentang cara kerjanya sangat penting.

Dalam artikel ini, kita akan menjelajahi dengan cermat prinsip-prinsip dasar yang mengatur cara kerja transistor NPN. Mulai dari struktur fisik hingga konsep operasionalnya, kita akan membedah setiap elemen yang terlibat, membuka rahasia di balik keajaiban teknologi ini.

Mari kita mulai dengan memahami struktur fisik transistor NPN dan bagaimana komponen-komponen ini saling berinteraksi untuk menciptakan aliran arus yang terkendali. Dengan pemahaman yang kuat tentang mekanisme ini, kita akan dapat mengungkap kekuatan dan kegunaan sebenarnya dari transistor NPN dalam aplikasi praktis.

Selain itu, kita akan membahas aplikasi luas transistor NPN dalam berbagai bidang, mulai dari sirkuit terintegrasi hingga sistem daya tinggi. Dengan menggali contoh-contoh nyata, kita akan melihat bagaimana transistor NPN telah merubah lanskap teknologi modern, memungkinkan terciptanya perangkat-perangkat canggih yang membentuk inti dari kehidupan sehari-hari kita.

Dengan memahami lebih dalam cara kerja transistor NPN, kita akan dapat menghargai peran pentingnya dalam evolusi teknologi modern dan mengantisipasi perkembangan masa depan yang akan dibawanya. Ikuti terus artikel ini untuk petualangan yang mendalam ke dalam dunia transistor NPN, di mana misteri dan keajaiban teknologi bertemu dalam harmoni yang luar biasa.

Pengertian Transistor NPN

Transistor NPN (Negative-Positive-Negative) merupakan jenis transistor bipolar yang dapat mengatur arus listrik menggunakan sinyal kecil.

Ketika sinyal kecil diberikan pada basis transistor, transistor NPN akan memungkinkan aliran arus listrik dari kolektor ke emitor.

Aliran arus listrik melalui transistor dapat dikendalikan oleh sinyal kecil yang diberikan pada basis.

Secara sederhana, transistor NPN adalah komponen elektronik yang terdiri dari dua semikonduktor tipe-n yang diapit oleh semikonduktor tipe-p.

Dalam transistor NPN, elektron bertindak sebagai pembawa muatan mayoritas, sedangkan lubang menjadi pembawa muatan minoritas.

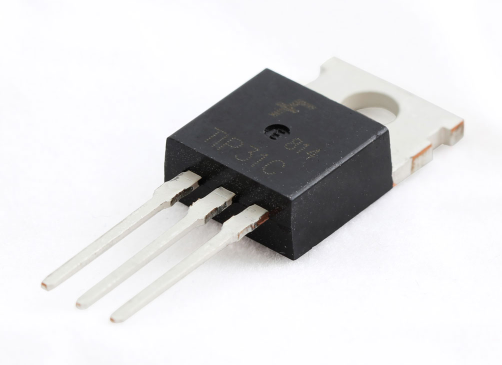

Untuk gambaran yang lebih jelas, perhatikan ilustrasi transistor NPN di bawah ini.

Cara Kerja Transistor NPN

Dari gambar di atas, kita bisa melihat bahwa panah menunjuk keluar dari terminal emitor, menKaliankan arah aliran arus melalui perangkat.

Tegangan antara basis dan emitor (VBE) dapat diamati dalam gambar tersebut, di mana tegangan di basis bersifat positif, sedangkan tegangan di emitor bersifat negatif.

Baca juga:  Apa Itu IGBT : Pengertian dan Cara Kerjanya.

Hal ini disebabkan oleh fakta bahwa pada transistor NPN, terminal basis selalu lebih positif dibandingkan dengan emitor. Selain itu, tegangan suplai kolektor bersifat positif terhadap emitor (VCE). Dengan demikian, untuk transistor NPN, kolektor senantiasa lebih positif daripada terminal basis dan emitor.

Transistor NPN memiliki tiga terminal, yaitu kolektor, emitor, dan basis. Komponen ini bertindak seperti dua dioda PN junction yang saling terhubung.

Dioda PN junction yang berlawanan ini dikenal sebagai junction kolektor-basis dan junction basis-emitor.

Emitor sendiri adalah area yang digunakan untuk menyuplai pembawa muatan ke kolektor melalui area basis.

Area kolektor mengumpulkan sebagian besar dari semua pembawa muatan yang dipancarkan dari emitor, sementara area basis menginisiasi dan mengatur jumlah arus yang mengalir melalui emitor menuju kolektor.

Simbol Transistor NPN

Cara Kerja Transistor NPN

Dalam gambar simbol transistor NPN di atas, terlihat bahwa transistor NPN terdiri dari tiga lapisan semikonduktor, yaitu lapisan basis (base), lapisan kolektor (collector), dan lapisan emitor (emitter).

Lapisan basis berada di antara lapisan kolektor dan lapisan emitor, sangat tipis dan relatif kecil dibandingkan dengan keduanya.

Lapisan basis terbuat dari semikonduktor tipe P (Positif), sementara lapisan kolektor dan emitor terbuat dari semikonduktor tipe N (Negatif).

Transistor NPN, juga dikenal sebagai BJT (Bipolar Junction Transistor), merupakan jenis transistor yang sering digunakan dalam berbagai perangkat elektronik. Ini terdiri dari tiga lapisan semikonduktor.

Simbol dan bentuk transistor NPN tidak memiliki banyak perbedaan dengan transistor PNP, kecuali arah panahnya. Simbol transistor NPN ditKaliani dengan arah panah. Selain itu, perlu memperhatikan kaki-kaki transistor.

Konstruksi Transistor NPN

Sebelum memahami Cara Kerja Transistor NPN, penting untuk mengenal konstruksi transistor NPN terlebih dahulu. Transistor bipolar memiliki dua kutub pada kaki transistornya. Transistor bipolar NPN memiliki tiga terminal, yaitu Basis (B), Kolektor (C), dan Emitor (E). Kaki basis mengontrol arus dan tegangan yang mengalir pada kedua terminal lainnya.

Transistor NPN terbuat dari bahan dasar seperti silikon, germanium, atau galium. Transistor ini diaplikasikan dalam kemasan menggunakan bahan plastik atau dalam bentuk kemasan terintegrasi yang dikenal sebagai Integrated Circuit atau IC.

Dari segi susunan semikonduktornya, transistor bipolar terbagi menjadi dua jenis, yaitu NPN dan PNP. Ciri khas transistor PNP dan NPN bisa dikenali dari simbolnya.

Baca juga:  Simbol Transistor Pada Rangkaian Elektronik yang Perlu Kalian Ketahui

Pada transistor NPN, panah pada kaki emitor mengarah ke luar, sementara pada transistor PNP, panahnya mengarah ke dalam. Berikut adalah simbol kedua jenis transistor tersebut dalam rangkaian:

Cara Kerja Transistor NPN

Cara Kerja Transistor NPN

Transistor NPN beroperasi berdasarkan prinsip semikonduktor. Ini adalah salah satu jenis transistor yang umumnya terdiri dari tiga lapisan semikonduktor, diatur dalam urutan Negatif-Positif-Negatif (NPN).

Terdiri dari tiga terminal, yaitu Emitor, Basis, dan Kolektor.

Berikut adalah penjelasan lebih rinci mengenai cara kerja transistor NPN:

Cara Kerja Transistor NPN

  • Pembukaan Sirkuit Transistor:
    Ketika tidak ada arus yang mengalir dari Basis ke Emitor (Bias Basis-Emitor = 0), maka Transistor NPN tidak akan mengalirkan arus dari Kolektor ke Emitor, sehingga dalam kondisi ini transistor berperan sebagai suatu ‘saklar terbuka’ atau off.
  • Penerusan Sirkuit Transistor:
    Jika arus injeksi kecil diberikan ke Basis dan Emitor (Bias Basis-Emitor > 0, biasanya sekitar 0.7V untuk transistor silikon), maka Transistor NPN akan mengalirkan arus dari Kolektor ke Emitor, dalam kondisi ini transistor berperan sebagai ‘saklar tertutup’ atau on. Arus Kolektor-Emitor yang mengalir ini secara umum jauh lebih besar daripada arus Basis-Emitor. Perbandingan antara arus Kolektor-Emitor dan arus Basis-Emitor ini disebut dengan faktor penguatan arus atau biasa dikenal dengan simbol β (beta). Dengan kata lain, transistor NPN juga dapat berfungsi sebagai penguat arus.
  • Penguat Sinyal:
    Dalam kondisi di mana tegangan Basis-Emitor > 0, jika sinyal listrik variasi kecil diberikan ke Basis transistor (misalnya dari mikrofon, sensor, dll), maka sinyal tersebut akan diperkuat pada Kolektor transistor dan akan muncul sebagai variasi arus atau tegangan yang lebih besar. Dalam situasi ini, transistor NPN bertindak sebagai penguat sinyal.

Secara visual, dalam simbol elektronik transistor NPN, panah Emitor mengarah ke luar dari Basis, berbeda dengan transistor PNP yang panah Emitornya mengarah ke dalam.

Contoh sederhana aplikasi transistor NPN termasuk dalam rangkaian pemutus atau penyambung daya (switch), penguat suara (amplifier), dan rangkaian digital seperti logika AND, OR, dan NOT.

Cara Kerja Transistor NPN

Rangkaian Transistor NPN

Setelah memahami Cara Kerja Transistor NPN, selanjutnya dalam contoh tersebut, kita dapat melihat aplikasi transistor dalam rangkaian yang sederhana.

Sebuah baterai 9 VDC terhubung dengan LED dan resistor melalui transistor pada kaki kolektor dan emitor. Ini berarti rangkaian tersebut tidak akan mengalirkan arus jika transistor berada dalam kondisi mati atau off.

Untuk mengaktifkan transistor, diperlukan tegangan sebesar 0.7V antara basis dan emitor, seperti memiliki baterai sebesar 0.7 Volt. Dalam rangkaian yang lebih kompleks, beberapa resistor mungkin diperlukan untuk mencapai tegangan yang tepat.

Baca juga:  Persamaan STR W6753 Regulator Yang Lebih Bagus : Terbaru !!

Jika tidak ada tegangan antara pin basis dan emitor atau Vb-e = 0, maka tidak akan ada arus yang mengalir dan kondisi ini membuat transistor tidak dapat menghantarkan arus.

Namun, jika ada tegangan minimal 0.7 Volt antara basis dan emitor, maka Ib (arus basis) akan mengalir dan kondisi ini memungkinkan transistor untuk menghantarkan arus dari kolektor ke emitor.

Cara Kerja Transistor NPN

Menentukan Transistor NPN dan Kaki Basis

Berikut adalah langkah-langkah untuk Menentukan Transistor NPN dan Kaki Basis:

  • Pilih mode pengukuran tegangan (V) pada multimeter Kalian.
  • Temukan kaki basis dengan menempatkan probe multimeter ke kaki transistor, satu probe (merah dan hitam) untuk setiap kaki secara berurutan.
  • Selanjutnya, uji setiap kaki. Jika pembacaan pada multimeter menunjukkan adanya tegangan, ini menKaliankan bahwa probe merah (+) berada pada kaki basis.
  • Kalian dapat mengkonfirmasi bahwa kaki yang dihubungi oleh probe merah adalah basis dengan memindahkan probe hitam (-) ke kaki lain yang bukan tempat probe merah berada. Jika multimeter menunjukkan adanya tegangan, maka dapat dipastikan bahwa kaki tempat probe merah ditempatkan adalah basis.

Metode ini juga menunjukkan bahwa transistor yang diteliti adalah NPN, karena arus listrik mengalir ketika kaki basis, yang merupakan anoda, diberikan tegangan positif (+).

Penutup

Dalam menggali lebih dalam tentang Cara Kerja Transistor NPN, kita telah menjelajahi prinsip dasar, struktur fisik, dan aplikasi praktis dari komponen elektronik yang luar biasa ini. Dari kemampuannya sebagai saklar hingga perannya sebagai penguat sinyal, transistor NPN terbukti menjadi tulang punggung dalam dunia teknologi modern.

Dengan pemahaman yang mendalam tentang konsep ini, kita dapat lebih menghargai kompleksitas yang tersembunyi di balik kinerja perangkat elektronik yang kita gunakan setiap hari. Dengan terus eksplorasi dan inovasi, kita dapat mengungkap potensi yang tak terbatas dari transistor NPN dalam membentuk masa depan teknologi yang lebih cerah.

Jadi, mari kita terus menggali, belajar, dan mengaplikasikan pengetahuan kita tentang Cara Kerja Transistor NPN untuk menginspirasi kemajuan dan inovasi yang tak terbatas dalam dunia elektronika dan teknologi. Demikian ulasan dari bengkeltv.id mengenai Cara Kerja Transistor NPN. Semoga bermanfaat untuk Kalian.
