Cara Memperbaiki UPS Rusak Mati Total : Mudah Dilakukan

Posted on

Bengkeltv.idCara Memperbaiki UPS Rusak Mati Total : Mudah Dilakukan. Uninterruptible Power Supply (UPS) merupakan perangkat penting dalam menjaga perangkat elektronik dari kerusakan akibat pemadaman listrik mendadak. UPS berfungsi sebagai penyangga antara sumber daya utama dan perangkat elektronik, memberikan waktu tambahan untuk menyimpan data dan mematikan perangkat dengan aman ketika terjadi pemadaman listrik. Namun, seperti perangkat lainnya, UPS juga rentan mengalami kerusakan.

Salah satu masalah yang paling sering terjadi adalah UPS yang mati total. Ketika hal ini terjadi, UPS tidak bisa memberikan cadangan daya saat listrik padam, sehingga semua peralatan yang terhubung menjadi rentan terhadap gangguan listrik dan kehilangan data. Kerusakan ini bisa disebabkan oleh berbagai faktor, seperti baterai yang sudah aus, komponen internal yang rusak, atau bahkan masalah pada perangkat lunak yang mengatur operasi UPS.

Ketika UPS mengalami mati total, penting untuk segera melakukan langkah-langkah perbaikan. Langkah-langkah ini dapat mencakup pemeriksaan kondisi baterai, pengecekan sambungan listrik, hingga perbaikan komponen internal yang mungkin rusak. Dengan pemahaman yang tepat tentang cara kerja UPS dan penyebab umum kerusakannya, Kalian dapat mengidentifikasi masalah dengan lebih cepat dan melakukan perbaikan yang diperlukan.

Artikel ini akan membahas secara mendalam tentang langkah-langkah yang dapat Kalian ambil untuk memperbaiki UPS yang rusak dan mati total. Dengan mengikuti panduan yang tepat, Kalian dapat mengembalikan fungsi UPS dan memastikan peralatan elektronik Kalian tetap terlindungi dari kerusakan akibat pemadaman listrik mendadak. Selain itu, memahami cara merawat UPS dengan benar juga bisa membantu memperpanjang umur perangkat dan mencegah kerusakan serupa di masa depan.

Pengertian UPS

Secara singkat, UPS merupakan kependekan dari Uninterruptible Power Supply yang berarti sumber daya listrik tanpa gangguan atau hambatan. Gangguan yang dimaksud dapat berasal dari berbagai masalah listrik seperti mati listrik, under voltage (tegangan rendah), atau over voltage (tegangan tinggi) yang dapat merusak perangkat elektronik yang sensitif.

Untuk menjalankan fungsinya, UPS menggunakan energi dari baterai kering yang kemudian diubah menjadi tegangan AC melalui rangkaian inverter. Saat terjadi gangguan listrik, baterai UPS akan secara otomatis menyediakan daya listrik cadangan, memastikan perangkat yang terhubung tetap beroperasi tanpa gangguan. Namun, karena kapasitas baterai terbatas, UPS tidak dapat sepenuhnya menggantikan pasokan listrik dari PLN dalam jangka panjang.

Biasanya, dengan baterai yang penuh dan dalam kondisi baik, UPS hanya mampu menjalankan fungsi PLN selama 10-15 menit. Waktu tersebut seharusnya cukup untuk mematikan perangkat dengan aman dan menyimpan pekerjaan yang sedang berjalan, sehingga mencegah kehilangan data dan kerusakan perangkat akibat pemadaman mendadak.

UPS yang digunakan di rumah atau perusahaan skala kecil umumnya memiliki fungsi sebagai cadangan listrik dan stabilizer. Stabilizer berfungsi untuk menjaga tegangan listrik tetap stabil, melindungi perangkat dari lonjakan atau penurunan tegangan yang tiba-tiba. UPS jenis ini biasanya memiliki kapasitas antara 700 VA hingga 1200 VA, cukup untuk mendukung sejumlah perangkat elektronik penting seperti komputer, router, dan perangkat jaringan lainnya.

Fungsi UPS Pada Instalasi Listrik

Sebelum membahas Cara Memperbaiki UPS Rusak Mati Total, penting untuk memahami fungsi utama dari UPS. Dari penjelasan definisi di atas, kita dapat memahami bahwa UPS memiliki peran yang sangat penting dalam melindungi perangkat elektronik. Berikut adalah beberapa fungsi utama dari UPS:

Baca juga:  Cara Memperbaiki Kipas Angin Konslet dan Penyebabnya

Berikut adalah beberapa fungsi UPS tersebut:

1. Cadangan Listrik Sementara

Fungsi utama dari UPS adalah memberikan daya listrik cadangan pada peralatan elektronik seperti komputer, kulkas, TV, dan sebagainya ketika sumber listrik utama mati. UPS dapat menyimpan daya listrik dengan kapasitas tertentu dan digunakan untuk menyuplai daya sementara pada peralatan elektronik yang terhubung. Dengan begitu, peralatan elektronik tidak mati secara tiba-tiba saat terjadi pemadaman listrik, memberikan waktu yang cukup untuk menyimpan data dan mematikan perangkat dengan aman.

2. Stabilisasi Arus Listrik

Tegangan listrik di rumah atau kantor sering mengalami fluktuasi akibat hambatan dalam jaringan listrik. Hal ini menyebabkan arus listrik yang masuk ke peralatan elektronik tidak selalu stabil. UPS dapat menjaga stabilitas arus listrik yang masuk ke perangkat elektronik, sehingga peralatan elektronik dapat berfungsi dengan baik dan terlindungi dari fluktuasi tegangan yang berlebihan. Fungsi stabilizer ini sangat penting untuk mencegah kerusakan akibat tegangan yang terlalu tinggi atau terlalu rendah.

3. Perlindungan terhadap Kerusakan Peralatan Elektronik

Fluktuasi tegangan listrik yang sering terjadi dapat menyebabkan kerusakan pada peralatan elektronik, terutama perangkat komputer. Tidak hanya tegangan yang tidak stabil, pemadaman listrik yang tiba-tiba juga berpotensi merusak barang elektronik. Dengan adanya UPS, potensi kerusakan pada peralatan elektronik akibat tegangan listrik yang tidak stabil atau pemadaman listrik mendadak dapat dicegah atau setidaknya diminimalkan. UPS berfungsi sebagai pelindung, menjaga agar perangkat elektronik tetap aman dan beroperasi dengan baik.

4. Membantu Pengamanan Data Cadangan

UPS juga berperan penting dalam melindungi data yang sedang dikerjakan pada komputer. Ketika terhubung dengan UPS, komputer tidak akan mati secara tiba-tiba saat terjadi pemadaman listrik. UPS secara otomatis akan menyediakan pasokan listrik selama beberapa menit, biasanya sekitar 10-15 menit. Dengan demikian, kita masih memiliki waktu untuk menyimpan data yang sedang dikerjakan dan mematikan komputer dengan aman. Ini sangat penting untuk menghindari kehilangan data dan kerusakan file akibat pemadaman listrik mendadak.

Dengan memahami fungsi-fungsi di atas, kita bisa lebih menghargai peran penting UPS dalam menjaga perangkat elektronik dan data dari kerusakan serta gangguan yang disebabkan oleh masalah kelistrikan. Selanjutnya, kita akan membahas cara memperbaiki UPS yang rusak dan mati total, sehingga perangkat ini bisa kembali berfungsi optimal.

Sebelum Memperbaiki UPS, Marilah Sekilas Kita Mengenal Komponen Dan Sistem Kerjanya Dulu

UPS dapat dibagi menjadi tiga komponen utama, yaitu Inverter (yang terdiri dari komponen utama seperti trafo, diode, dan mosfet), Baterai (sebagai sumber daya utama untuk fungsi backup), dan Regulator (yang mengatur fungsi UPS melalui rangkaian elektronik seperti IC dan komponen lainnya). Berikut adalah peran masing-masing komponen ini:

  • Baterai:
    Baterai menyediakan cadangan listrik saat pasokan dari sumber utama terputus. Selain itu, baterai juga memberikan daya untuk mendukung fungsi regulator. Baterai sangat penting dalam menjaga kinerja UPS tetap lancar.
  • Inverter:
    Inverter mengubah tegangan DC dari baterai menjadi tegangan AC sekitar 220V yang digunakan untuk memberikan daya cadangan saat pasokan listrik utama terputus. Inverter penting dalam mengubah jenis tegangan agar kompatibel dengan perangkat yang digunakan.
  • Regulator:
    Regulator mengatur berbagai fungsi UPS. Ini termasuk pengisian ulang baterai ketika tegangan baterai menurun, menghentikan pengisian saat baterai terisi penuh, dan mengaktifkan fungsi daya cadangan saat pasokan listrik utama terputus. Regulator juga mengelola fungsi normal ketika pasokan listrik dari PLN hadir, seperti menghubungkan atau memutuskan saklar secara otomatis.
Baca juga:  Cara Setting Android TV Box : Panduan Mudah Pemula

Analisa kerusakan UPS Mati

Setelah memahami bagaimana UPS bekerja sesuai yang dijelaskan sebelumnya, kita dapat dengan mudah menganalisis kemungkinan kerusakan yang terjadi pada UPS. Salah satu kasus yang sering terjadi adalah ketika terjadi pemadaman listrik dan komputer mati secara tiba-tiba. Dalam situasi tersebut, kita bisa melakukan pemeriksaan terhadap beberapa hal yang terkait dengan masalah tersebut:

  • Pemeriksaan Sekring Utama
    Langkah pertama, periksa sekring utama yang terletak di area UPS. Ada kemungkinan sekring tersebut putus, sehingga UPS tidak dapat mengalirkan listrik dengan baik. Jika sekring masih dalam keadaan baik, Kalian dapat membuka UPS dan melepaskan konektor yang terhubung dengan baterai. Selanjutnya, bersihkan konektor tersebut menggunakan thinner atau contact cleaner, terutama jika terdapat tKalian-tKalian korosi. Cobalah untuk menyambungkan output UPS dengan pasokan daya 220V. Jika lampu tidak menyala, masalahnya kemungkinan bukan karena korosi.

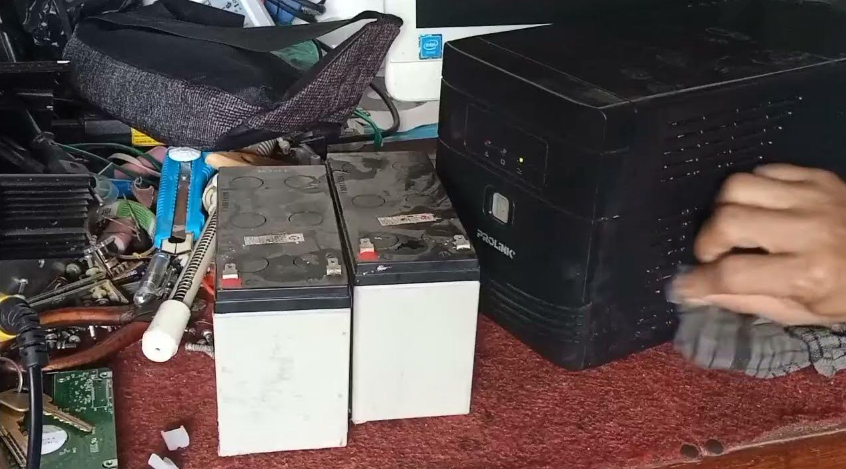

  • Pemeriksaan Baterai
    Lepaskan baterai dari UPS, lalu uji baterai menggunakan voltmeter atau multimeter. Tegangan baterai harus sesuai dengan nilai yang tertera pada casing baterai. Jika baterai sudah tidak memiliki daya atau bahkan jarum pada multimeter tidak bergerak saat diuji, itu berarti baterai telah rusak dan perlu diganti.

Apakah kerusakan pasti batrai ups nya?

Meskipun setelah dilakukan analisis, kemungkinan kerusakan pada baterai telah dipertimbangkan, tidak menutup kemungkinan bahwa bagian regulator mungkin yang mengalami kerusakan. Dalam situasi seperti ini, fungsi charger otomatis mungkin tidak beroperasi dengan baik, sehingga proses pengisian ulang tidak dapat berjalan. Namun, jika regulator yang rusak, biasanya UPS tidak akan dapat berfungsi sama sekali, meskipun baterai masih dalam kondisi baik.

Oleh karena itu, perlu diingat bahwa Kalian sebaiknya tidak terburu-buru membeli baterai baru untuk UPS yang mati total. Sebagai alternatif, Kalian dapat mencoba mengganti baterai dengan menggunakan aki motor berkekuatan 12 volt atau yang sesuai dengan tegangan yang dibutuhkan oleh UPS. Setelah mengganti baterai, Kalian dapat melakukan tes lebih lanjut.

Jika UPS tidak dapat dihidupkan sama sekali, ini bisa menjadi indikasi bahwa bagian regulator pada UPS mengalami gangguan atau kerusakan.

Apabila UPS tidak mampu menghidupkan komputer, ini bisa disebabkan oleh masalah pada bagian inverter, meskipun Kalian mungkin mendengar bunyi beep.

Jika UPS mampu menghidupkan komputer tanpa harus tersambung ke sumber listrik PLN, ini menunjukkan bahwa baterai UPS mungkin telah tidak berfungsi. Namun, dalam hal ini, sebaiknya Kalian tidak tergesa-gesa mengganti baterai UPS.

Kalian dapat mencoba menghidupkan komputer tanpa pasokan listrik PLN selama beberapa menit (jika UPS memiliki kapasitas hingga 15 menit, biarkan komputer menyala selama sekitar 10 menit). Setelah itu, matikan komputer dan tes baterai menggunakan voltmeter. Tegangan baterai kemungkinan akan mengalami penurunan. Selanjutnya, colokkan UPS ke listrik PLN dan periksa apakah proses pengisian berjalan. Lalu, tes kembali tegangan baterai. Jika tegangan baterai telah kembali normal, ini mengindikasikan bahwa Kalian mungkin hanya perlu mengganti baterai UPS dengan yang baru.

Cara memperbaiki UPS Rusak

Sebelum melanjutkan pembahasan tentang cara memperbaiki UPS yang mengalami kerusakan, sebaiknya kita memahami beberapa langkah dasar serta perbaikan dengan memahami komponen-komponen dan sistem kerja UPS terlebih dahulu.

Jika kita melakukan analisis, UPS dapat dibagi menjadi tiga komponen utama:

  • Inverter:
    Komponen utama dalam inverter ini biasanya terdiri dari trafo, diode, dan mosfet. Tugas inverter adalah mengubah tegangan DC yang disimpan dalam baterai menjadi tegangan AC sekitar 220 Volt. Tegangan AC ini digunakan untuk memberikan daya cadangan ketika pasokan listrik utama terputus.
  • Baterai:
    Baterai adalah sumber tegangan atau sumber daya utama yang diperlukan dalam UPS. Baterai ini menyimpan energi listrik yang akan digunakan saat diperlukan, terutama saat terjadi pemadaman listrik.
  • Regulator:
    Regulator berfungsi sebagai “otak” UPS yang mengatur berbagai fungsi. Biasanya, regulator terdiri dari IC dan komponen lainnya. Salah satu tugas utama regulator adalah mengatur ulang pengisian baterai saat tegangan baterai habis.
Baca juga:  Cara Melepas TV dari Bracket dengan Mudah

Cara Memperbaiki Jika Yang Rusak Selain Baterai

Saya berasumsi bahwa Kalian telah memiliki pemahaman dasar tentang elektronika. Jika Kalian merasa kurang yakin atau belum memiliki pengetahuan yang cukup, saya sarankan untuk mengunjungi tukang reparasi UPS yang terampil. Namun, jika Kalian merasa mampu untuk mencoba perbaikan sendiri, berikut adalah langkah-langkahnya:

  • Jika masalah terletak pada bagian Inverter:
    Bagian inverter pada UPS biasanya terdiri dari komponen seperti dioda, elko (kapasitor elektrolit), trafo step-up, dan mosfet (sering kali dengan heatsink untuk pendinginan). Untuk menentukan komponen mana yang rusak, Kalian dapat melakukan pengujian masing-masing komponen di atas. Periksa dengan teliti untuk mengidentifikasi komponen yang bermasalah.
  • Jika masalah terletak pada bagian regulator:
    Bagian regulator biasanya mencakup IC, transistor, dan relay. Sayangnya, jika IC yang rusak, mencari penggantinya mungkin sulit, dan dalam beberapa kasus, Kalian mungkin perlu mengganti seluruh UPS. Namun, cobalah untuk memeriksa relay (biasanya berwarna hitam dan berbentuk kotak, dan ada sekitar 4 buah). Jika Kalian memiliki pemahaman tentang elektronika, Kalian mungkin bisa mencoba menguji relay ini.

Harap diingat bahwa kerusakan UPS yang paling umum adalah akibat baterai yang sudah habis masa pakainya. Jarang terjadi kerusakan pada bagian lain, kecuali jika terjadi lonjakan listrik yang tiba-tiba, seperti yang mungkin disebabkan oleh petir atau masalah teknis lainnya.

  • Catatan:
    Ketika melakukan perbaikan, pastikan Kalian melakukan tindakan dengan hati-hati. Pastikan Kalian tidak salah memasang kutub-kutub baterai (perhatikan warna kabel dan polaritasnya). Gunakan sarung tangan kering dan alat pengujian (tespen), karena UPS menggunakan arus tegangan tinggi. Jangan mencoba melakukan perbaikan sendiri jika Kalian sama sekali tidak mengerti tentang listrik dan perangkat elektronik. Lebih baik meminta bantuan dari tukang reparasi yang berpengalaman atau teman yang mengerti.

Penutup

Menutup pembahasan kita tentang cara memperbaiki UPS rusak mati total, penting untuk diingat bahwa perbaikan perangkat UPS memerlukan ketelitian dan pengetahuan dasar tentang elektronik. Mengatasi masalah pada UPS tidak hanya melibatkan pemahaman tentang komponen internalnya, tetapi juga pemahaman tentang cara kerja sistem kelistrikan secara keseluruhan. Langkah-langkah yang telah dijelaskan dalam artikel ini, mulai dari pemeriksaan visual, pengukuran tegangan, hingga penggantian komponen yang rusak, diharapkan dapat membantu Kalian mengidentifikasi dan memperbaiki penyebab utama kerusakan pada UPS Kalian.

Namun, perlu diingat bahwa perbaikan UPS bisa menjadi proses yang rumit dan berisiko jika tidak dilakukan dengan benar. Kesalahan dalam penanganan bisa menyebabkan kerusakan lebih lanjut atau bahkan membahayakan keselamatan Kalian. Oleh karena itu, jika setelah mengikuti panduan ini UPS Kalian masih tidak berfungsi, sangat disarankan untuk menghubungi teknisi profesional yang berpengalaman di bidang ini. Teknisi profesional memiliki alat dan pengetahuan yang diperlukan untuk mendiagnosis dan memperbaiki masalah dengan lebih akurat dan aman.

Semoga artikel dari bengkeltv.id ini bermanfaat dan dapat menjadi referensi yang berguna dalam upaya Kalian memperbaiki UPS yang rusak. Dengan mengikuti langkah-langkah yang telah dijelaskan, diharapkan Kalian dapat menghemat waktu dan biaya perbaikan. Selalu ingat untuk bekerja dengan hati-hati dan bijaksana dalam menangani perangkat elektronik. Terima kasih telah membaca, dan semoga sukses dalam memperbaiki UPS Kalian!
