Bengkeltv.idData Persamaan Flyback TV : Terbaru. Pada artikel ini, akan dibahas tentang data persamaan flyback TV yang berguna dalam melakukan perbaikan atau penggantian komponen flyback pada televisi. Data persamaan flyback TV tersebut dapat membantu teknisi dalam mencari flyback pengganti yang cocok dan sesuai dengan jenis dan merek televisi yang diperbaiki.

Flyback mungkin sedikit asing bagi anda yang tidak paham akan dunia elektronik terutama TV. Namun bagi anda yang paham akan TV pastinya sudah paham tentunya.

Flyback sendiri merupakan komponen yang cukup penting dalam rangkaian TV. Dimana komponen ini memiliki fungsi untuk menyuplai tegangan yang cukup besar pada anoda tabung agar TV tetap bisa menyala normal.

Pengertian dan fungsi flyback

Data Persamaan Flyback TV, flyback tv pada dasarnya adalah sebuah transformator yang menghasilkan beberapa tegangan induksi, mulai dari 8V hingga 20KV. Tegangan flyback yang tinggi digunakan untuk tabung tv. Sementara tegangan induksi flyback yang rendah biasanya dipakai untuk sirkuit lain pada mesin tv, seperti vertikal, heater, screen dan fokus.

Tegangan induksi yang muncul pada flyback tv dihasilkan karena adanya switching tegangan pada kumparan primer flyback. Switching tegangan dilakukan oleh sirkuit horizontal tv dengan komponen utamanya adalah transistor daya besar.

Ciri kerusakan flayback

Kerusakan pada flyback tv biasanya ditandai dengan gejala kerusakan berupa tv mati total. Kerusakan falyback tv umumnya disebabkan karena usia flyback yang sudah lama sehingga lilitan kawat tembaganya sudah rapuh.

Beberapa ciri kerusakan pada flyback tv adalah sebagai berikut :

  • Munculnya loncatan bunga api listrik pada kabel flyback
  • Lilitan flyback short atau putus
  • Tegangan tinggi untuk anoda tabung tidak muncul
  • Tegangan screen atau heater tidak ada
  • Muncul retakan pada body flyback

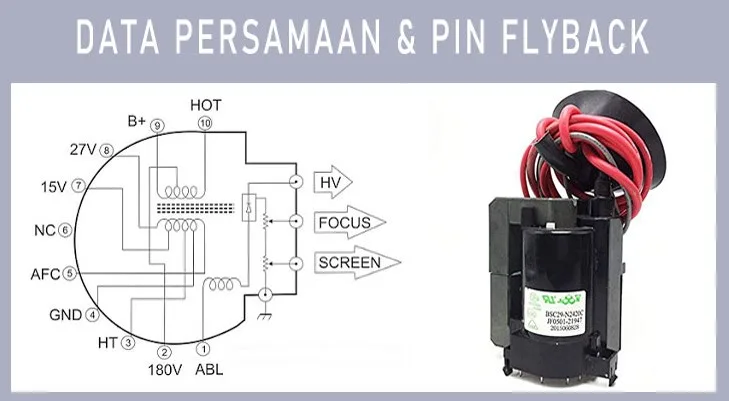

Data Persamaan Flyback TV Terlengkap

Nah untuk anda yang penasaran akan data persamaan flyback TV tersebut. Berikut akan hargaalat.id sampaikan di bawah ini secara jelas dan lengkap dibawah ini, jadi terus simak ulasan ini sampai akhir.

1. AKARI / FUJITEC China

  • 14″ BSC22 – 01N40
  • 20″ BSC24 – 01N40TA
  • 14″ BSC25 – 1194
  • 20/21″ BSC25 – 4803T
  • 14″ BSC22 – 2007 (B+125)
  • 20″ BSC25-N0803A
  • COL_B+115V_NC_AFC_GND_H_ABL_NC
Baca juga:  Data Pin dan Persamaan FlyBack Tv : Terlengkap ( Semua TV )

2. AKIRA

  • 14″ JF0501 – 1901
  • 21″ BSC23 – N0114
  • COL_B+115V_GND_185V_H_ABL_GND_16V_NC_24V

3. AKIRA Vert +14v dan -14v

  • 21″ JF0501 – 19959
  • BSC25-4004A
  • BSC25-N 0103
  • BSC24-01N4004U
  • COL_B+115V_+14V_-14V_GND_H_AFC_ABL_NC_185V

4. AKIRA CT-29TK9Ae

  • JF0501-2202
  • Col_B+125v_Afc/Nc_-12v_+12v_Gnd_H_Abl_Gnd_180v

5. AKIRA Slim 29″

  • BSC29-N2477
    Col_180v_B+130v_Gnd_Nc(14v)_25v_Nc(Gnd)_Abl_H_Inner

6. AKIRA / FUJITEC IC8893CPBNG.

  • 21″ BSC25 – 05N2135H
  • 21″ BSC25 – N0379
  • 21″ BSC25 – 3604V
  • 21″ BSC25 – 0235A
  • 21″ BSC25 – 4803T1
  • COL_B+115V_NC_AFC_GND_H_ABL_180V
  • BSC22-68F03
  • BSC25-N0449
  • COL_B+115V_24v_AFC_GND_H_ABL_180V

7. AIWA 14/20″

  • 84-L83-606-01
  • FTK 14B011
  • COL_B+115V_24V_GND_185V_H_ABL_GND_AFC_12V

8. DETRON

  • 14″ 154 – 164F
  • 20″ 154 – 165D
  • 20″ JF0501-1212
  • 24v_14v_B+115V_H_AFC_ABL_GND_185V_NC_COL

9. SHARP

  • 14″ F0067PE
  • 20″ F0069PE
  • COL_B+115V_24V_16V_NC_AFC_GND_H_185V_ABL
  • 21″ F0147PE
  • COL_B+115V_GND_24V_12V_AFC_185V_GND_H_ABL
  • 14″ F0193 / 21″F0194
  • Col_B+115V_GND_40V_12V_AFC_185V_GND_H_ABL

10. SHARP Picollo, Expression, Alexander

  • 14″ BSC26-2631S / FA060 WJ (Box Silver)
  • 21″ BSC21-2647S / F0229PE / FA061WJ (Box Silver)
  • 14″ BSC21-2672S/ FA084WJ-B
  • 21″ JF0501-32601 / FA071WJ – A
  • 21″ BSC25-0232A / FA104WJZZ
  • 21″ BSC24-2688S / FA113WJ-B
  • COL_B+125V_GND(NC)_24V_12V_AFC/-12v_185V_GND_H_ABL
  • 29″ FA100WJ / FA116WJ
  • Col_B+125v_Gnd_Nc(30V)_+14v_AFC/-14v_180v_Gnd_H_Abl

11. GOLDSTAR / LG / AKARI / INTEL

  • 154 – 177B
  • 154 – 064P
  • 154 – 374C (29 inch)
  • 6174 – 8004A
  • 6174Z – 6040X
  • MF6549
  • FCM – 20B058
  • COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC
  • 154 -177E
  • COL_185V_B+90v_BOOST UP_25V_12V_GND_ABL_H_AFC

12. JVC

  • 21″ BSC25 – 0262
  • COL_B+115V_AFC_NC_24V_GND_H_ABL_185V_ GND

14. JVC AV20NX

  • 21″ JF0501 – 3241 / QQ0189 – 001
  • Col_B+115v_ AFC_-12V_+12V_Gnd_HT_ABL_185v_Gnd

13. FUJITEC Lama

  • BSC22 – 2314H
  • JF0501-1903
  • FCM14A032
  • KFS 60844
  • COL_B+115V_180V_16V_24V_H_GND_ABL_AFC_NC

14. SAMSUNG

  • FSV 14A004
  • FSV14A001
  • FSV20A001
  • 16,5V_AFC_H_24/40V_180V_GND_NC_ABL_B+125V_COL
  • FOK14A001
  • FSV-14A004C
    FSV-14A004H
  • FSA-38031M
  • FSA-38032M
  • FSA 173 B
  • AA26-002101A
  • +16,5V_24V_H_-16V,5_185V_GND_NC_ABL_B+125V_COL
  • 14/21″ Flat FOK14B001
  • Col_NC_B+123V_NC_200V_Gnd_H_-16,5V_+16,5V_ABL
  • 21″ FUH29A001A (S)
  • Col_Nc_B+130v_Nc(widht)_200v_Gnd_H_-16,5v_+16,5v_Abl

15. SAMSUNG

  • 29″ FUH29A001 (B+ 135v)
  • Samsung Flat Slim 29″ JF0501 – 91911 (FQH29A003)
  • 21″ SLIM FQH21A004 / BSC25-0217G / AA26-00305A /
  • FUH29A001B (S) (B+120/125V)
  • COL_NC_B+125V_NC_200V_GND_H_-16,5V_+16,5V_ABL

16. TV China

  • BSC 25 Z 603F
  • BSC 25 – 4813A
  • BSC 25 – N1003A
  • BSC25 – N0608
  • TP1_COL_TP2_B+115v_TP3_TP4_GND_H_ABL_NC(180V)
  • BSC24-014001D
  • BSC25-N0321
  • BSC25-N1534
  • BSC25-N1634
  • BSC25-Z1003
  • BSC25-Z2705
  • BSC25-Z2706
  • BSC25-N0313
  • BSC25-F1125A
  • TP1_COL_TP2_B+115v_TP3_TP4_GND_H_ABL_AFC

17. TV China

  • BSC 25 – 2004PR
  • COL_B+115v_NC_AFC_GND_H_ABL_NC_TP1_TP2
  • BSC24-01N4014K
  • BSC25-T1010A
  • T1_COL_T2_B+115v_T3_T4_GND_H_ABL_180V

18. TV China

  • 29″ BSC26 – 3606A
  • Col_B+115V_NC_AFC_GND_H_ABL_T1_T2_T3
  • 29″ BSC28 – N2329
  • 29″ BSC29 – T6018N
  • Col_TP2_B+115V_GND_185V_NC_NC_ABL_H_AFC
  • 29″ BSC26 – N0570
  • 29″ BSC26 – N0670
  • 29″ BSC27 – KLX29
  • 29″ BSC26 – 01N
  • Tp1_Col_Tp2_B+_Nc_Tp3_Gnd_Ht_Abl_180v
Baca juga:  Pengertian dan Fungsi DIAC Secara Lengkap

19. DIAMOND (Tv China)

  • BSC24 – 2231HC
  • Col_B+115_40v_14v_Gnd_Afc_Abl_Ht_180v_Nc

20. SANYO

  • 21″ L 40 B 15300 / L40B17100
  • 21″ JF0501-32611 (ILB4L40B09500) sanyo flat
  • JF0501-32639 (SANYO SLIM 21″)
  • COL _B+115V_NC(lowb)_185V_AFC_NC_ABL_LOWB(nc)_H_GND
  • BSC26 – 2629S part no: 1LB4L40B07500
  • BSC26 – 2670S / 1LB4L40808000 (Flat)
  • Col_B+140v_Nc_Video 185v_Afc_Nc_Abl_Low B_H_Gnd
  • Tr Hor D2634

21. TCL

  • 21″ BSC25 – 0299D
  • 21″ BSC25 – 0273F
  • 21″ JF0501-1914
  • BSC25 – 0231
  • 21″ BSC25-0284C
  • BSC 66G 185V_COL_AFC_B+115V_NC_NC_NC_GND_NC_H
  • BSC25-0211
  • JF0501-1909A
  • JF0501-1214
  • 185V_COL_AFC_B+115V_12V_24V_ABL_GND_NC_H
  • 21″ BSC25 – 0252S
  • Col_B+_NC_NC_NC_AFC_GND_ABL_200V_HT

22. KONKA

  • 14″ BSC25-2023S
  • 14″ BSC25 – 0106
  • 21″ BSC25-2666S
  • 20″ BSC25-0111
  • COL_185V_B+115V_GND_AFC_14V_ABL_H_NC_NC
  • 21″ BSC25-0146
  • Col_185v_B+115_Gnd_Nc_Nc_Abl_Ht_Gnd_Afc

23. SONY 21″

  • 8-598-858-00
  • 8-598-831-00
  • 8-598-811
  • 1-453-284-11
  • 8-598-960-00
  • COL_B+_200V_H_GND_-13V_GND_+13V_NC_ABL

24. SONY Trinitron

  • 29″ 1-439-423-32
  • H1_H2_180v_B+_Col_14V_Abl_Nc_26v_Nc_Gnd

25. RCA

  • 14″ 6174Z – 8006A
  • B+110_Col_6.5V_Gnd H_H_Abl_-12V_Gnd_180v_+12v

26. PHILIPS

  • 29″ JF0501 – 9185
  • BSC25 – N2319
  • BSC25 – N2911
  • Col_B+125v_180v_Afc(-12v)_H_8v_12v_ABL_45v_Gnd

27. SANKEN

  • 21″ BSC24-01N4004U
    JF0501 – 19959
    BSC25-N 0103
    Col_ B+115_+14V_-14V_Gnd_Ht_Afc_Abl_Nc_180v

28. HITACHI FUJIAN

  • BSC25 – 0820
    Col_B+115_Nc_Nc_25v_12v_Abl_Ht_Gnd_180v

29. PANASONIC

  • TLF14695F/Alpha Gold
  • TLF 15610 F
  • TLF 15611 F
  • KFS60844
  • Col_B+_Gnd_PS sink -_25v_Ht_185v_Abl_Nc_PS sink+
  • 20″ TLF 4N052
  • Col_B+115v_Nc_24v_H_180v_Gnd_Gnd (R2W 1 ohm)_16v_ABL
  • ZTF N82014B
  • Col_B+140v_Nc_+16v_Gnd_H_Gnd_ABL_-16v_ 180v
  • 21″ G4GAM3F2
  • Col_B+90v_180v_Nc_Nc_Nc_Nc_Abl_Gnd_Ht

30. SANSUI

  • JF0501 -1206
  • JF0501-1204
  • COL_B+115V_185V_16V_24V_H_GND_ABL_AFC_NC

31. LG

  • 20″: 6174 – 6006E
  • 6174Z – 6040C (LG Turbo Swing 21″)
  • Col_185v_B+115V_Gnd_-14v_+14v_Nc_ABL_H_AFC
  • 21″ 6174V-6006H (Flat & Super Slim)
  • 21″ BSC24-3366J (Super Slim)
  • 21″ BSC25-N0329
  • 21″ 154-064P (persamaan)
  • COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC
  • 29″ 6174Z – 5003A
  • 29″ BSC28 – N2334
  • Col_B+115v_+14v_-14v_200v_Gnd_Nc_28v_ABL_H

32. LG ultra Slim

  • 21″ BSC25-N0363
  • 29″ BSC26-N2138
  • Col_B+115V_+14V_-14V_200V(Video)_Gnd_Inner_26V_Abl_H

33. LG super slim

  • 6174913002A
  • BSC24-3366J
  • COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC

34. TOSHIBA

  • 14″ TFB 4067 BD
  • 20″ TFB 4122 BD
  • 20″ TFB 4122 HY
  • 21″ TFB 4125 CH
  • 21″ TFB 4213AG (Flat)
  • 29″ TFB 4086A
  • COL_B+115V_185V_GND_NC_24V_12V_ABL_H_AFC

35. POLYTRON / DIGITEC

  • 20″ FCM 20 B 061N
  • 21″JF 0501 – 19577
  • 21″ JF0501 – 19584
  • COL_B+115V_GND_NC_185V_H_NC(25v)_ABL_+12V_-12V(AFC)
  • 21″ JF0501-195913
  • 21″ FTK-21R011UN
  • Col_B+115V_Gnd_185v_Nc_H_25v_Bcl_12v_Afc

36. POLYTRON lama

  • 14″ FCK 14A006
  • 20″ FCM2015H
  • 20″ FTK21R002
  • NC_NC_GND_185V_16V_H_24V_ABL_B+115V_COL

37. AKIRA

  • -14″ HF0501 = 1901
  • -21″ BSC23 = N0114
  • PIN: COL-B+15V-GND-185V-H-ABL-GND-16V-NC-24V

38. AKARI/FUJITEC

  • IC8893CP
  • -21″ BSC25 = 05N2135H
    -21″ BSC25 = N0379
  • IN: COL-B+115V-NC-AFC-GND-H-ABL-180V

39. AKARI/FUJITEC

  • -14″ BSC 22 = 01N401
  • -14″ BSC25 = 1194
  • -20/21″ BSC25 = 4803T
  • -14″ BSC22 = 2007 (B+125)
  • -20″ BSC25 = N0803A
  • PIN:COL-B+115V-NC-AFC-GND-H-ABL-NC
Baca juga:  Cara Unlock STB Indihome ZTE B860H, Mudah Dilakukan

40. AKIRA VERT

  • -21″ JF0501 = 19959
  • -21″ BSC25 = 0235A
  • PIN: COL-B+115V-(+14V)-(-14V)-GND-H-AFC-ABL-NC-185V

41. AIWA

  • -14″/20″ 84=L83=606=01/FTK 14B011
  • PIN: COL-B+115V-24V-GND-185V-H-ABL-GND-AFC-12V

42. GOLDSTAR/AKARI/LG/INTEL

  • – 154 = 177B
  • – 154 = 064P
  • – 6174 = 8004A
  • – 6174Z = 6040X
  • PIN: COL-185V-B+115V-GND-16V-24V-40V-ABL-H-AFC
  • -154 = 177E
  • PIN: COL-185V-B+90v-BOOST UP-25V-12V-GND-ABL-H-AFC

43. SHARP

  • -14″ F0067PE
  • -20″ F0069PE
  • PIN:COL-B+115V-24V-16V-NC-AFC-GND-H-185V-ABL
  • – 21″ F0147PE
  • PIN:COL-B+115V-GND-24V-12V-AFC-185V-GND-H-ABL
  • -14″ F0193 / 21″F0194
  • PIN:COL-B+115V-GND-40V-12V-AFC-185V-GND-H-ABL

44. SHARAP PICOLLO

  • -14″ BSC26 = 2631S
  • -FA060 WJ = SA
  • -21″ JF0501=32601
  • – A071WJ
  • PIN:COL-B+125V-GND-24V-12V-AFC-185V-GND-H-ABL

45. JVC

  • -21″ BSC25 = 0262
  • PIN:COL-B+115V-AFC-NC-24V-GND-H-ABL-185V- GND

46. JVC AV20NX

  • -21″ JF0501 = 324
  • QQ0189 = 001
  • PIN:COL-B+115V- AFC-(-12V)-+12V-GND-HT-ABL-185V-GND

47. DETRON

  • -14″ 154 = 164F
  • -20″ 154 = 165D
  • PIN:24v-14v-B+115V-H-AFC-ABL-GND-185V-NC-COL

48. TOSHIBA

  • -14″ TFB 4067 BD
  • -21″ TFB 4125CH
  • – 29″ TFB 4086A
  • PIN:COL-B+115V-185V-GND-NC-24V-12V-ABL-H-AFC

49. LG

  • -20″ 6174 = 6006E
  • PIN:COL-185v-B+115V-GND-(-14V)-(+14V)-GND-ABL-H-AFC
  • -21″ 6174V=6006H
  • – 21″ BSC24=3366J
  • PIN:COL-185V-B+115V-GND-NC-24V-NC-ABL-H-AFC
  • -29″ 6174Z=5003A
  • PIN:COL-B+115v-(+14V)-(-14V)-200V-GND-NC-28V-ABL-H

50. POLYTRON

  • – 14″ FCK 14A006
  • – 20″ FCM2015H
  • – 20″ FTK21R002
  • PIN:NC-NC-GND-185V-16V-H-24V-ABL-B+115V-COL

51. POLYTRON/DIGITEC

  • – 20″ FCM 20 B 061N
  • – 21″JF 0501 = 19577
  • PIN:COL-B+115V-GND-NC-185V-H-NC-ABL-(+12V)-(-12V)
  • – 21″ JF0501 = 195913
  • PIN:COL-B+115V-GND-185V-NC-H-25V-BCL-12V_AFC

53. FUJITEC

  • – 14″ BSC22 = 2314H
    PIN:COL-B+115V-180V-16V-24V-H-GND-ABL-AFC-NC

54. SANSUI

  • – JF051 = 1206
  • PIN:COL-B+115V-185V-16V-24V-H-GND-ABL-AFC-NC

55. LG

  • – 21″ BSC25 = N0363
  • – 29″ BSC26 = N2138
    PIN:COL-B+115V-(+14V)-(-14V)-200V-GND-INNER-26V-ABL-H

56. SAMSUNG

  • -FSV 14A004
  • – FSV14A001
  • – FSV20A001
  • PIN:16,5V-AFC-H-24V-180V-GND-NC-ABL-B+125V-COL
  • – FOK 14A001
  • – FSV 14A004C
  • – AA26 002101A
  • PIN:+16,5V-24V-H-(-16V,5)-185V-GND-NC-ABL-B+125V-COL
  • – 14/21″ Flat FOK14B001
  • PIN:COL-NC-B+123V-NC-200V-GND-H-(-16,5V)-(+16,5V)-ABL

57. TV CHINA

  • – BSC 25 Z 603F
  • – BSC 25 4813A
  • PIN:TP1-COL-TP2-B+115V-TP3-TP4-GND-H-ABL-NC

Penutup

Demikianlah ulasan dari bengkeltv.id mengenai data persamaan Flyback TV. Seperti yang telah dijelaskan sebelumnya, informasi mengenai data persamaan ini adalah hak cipta yang dilindungi dan hanya dapat diakses oleh pihak yang memiliki izin resmi.

Terakhir, semoga artikel ini dapat memberikan pemahaman yang lebih baik mengenai data persamaan Flyback TV. Jangan lupa untuk selalu menggunakan sumber informasi yang sah dan terpercaya dalam melakukan perbaikan pada TV yang menggunakan flyback.
