Data Pin dan Persamaan FlyBack Tv : Terlengkap ( Semua TV )

Posted on

Bengkeltv.idData Pin dan Persamaan FlyBack Tv : Terlengkap ( Semua TV ). Ketika perangkat elektronik Kalian mengalami kerusakan, salah satu bagian yang sering menjadi penyebab masalah adalah Pin Flyback. Pin Flyback merupakan komponen penting pada TV, monitor, dan perangkat elektronik lainnya.

Namun, masalah muncul ketika Kalian perlu mengganti atau memperbaiki Pin Flyback. Hal yang sangat penting untuk dilakukan adalah mengetahui Data Persamaan Pin Flyback.

Dalam artikel ini, kami akan membahas secara detail tentang Data Pin dan Persamaan FlyBack Tv. Kami akan memberikan panduan lengkap tentang cara menemukan persamaan Pin Flyback, cara membaca kode Pin Flyback, dan juga bagaimana Kalian dapat menggunakannya untuk mengganti Pin Flyback yang rusak atau memperbaikinya.

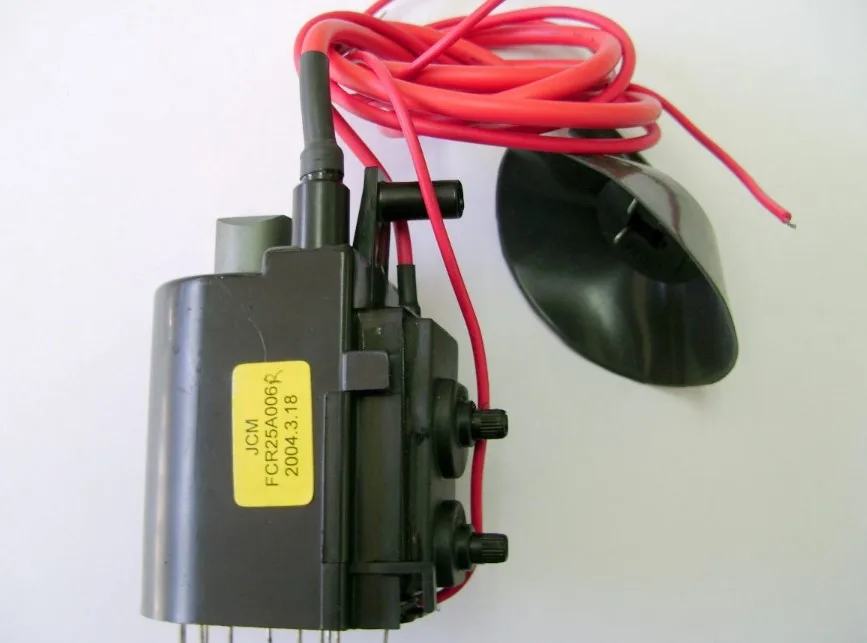

Apa Itu Flyback TV

Televisi adalah peralatan elektronik yang umum dimiliki oleh keluarga. Namun, kerusakan pada TV sering terjadi karena penggunaan yang sering, usia TV yang sudah tua, dan faktor lainnya.

Trafo flyback atau FBT adalah salah satu bagian paling penting pada TV. Trafo ini berfungsi untuk menghasilkan sinyal tegangan tinggi dengan frekuensi yang relatif tinggi dan digunakan secara luas dalam catu daya mode-sakelar untuk pasokan tegangan rendah dan tinggi.

Sirkuit trafo flyback digunakan sebagai alat untuk mengontrol gerakan horizontal berkas elektron di dalam tabung sinar katoda (CRT).

Berbeda dengan trafo konvensional, trafo flyback tidak diumpankan dengan sinyal bentuk gelombang yang sama dengan arus keluaran yang diinginkan.

Keuntungan dari penggunaan trafo seperti ini adalah energi yang cukup besar tersedia di dalam sirkuit magnetnya.

Ini dapat dimanfaatkan dengan menggunakan belitan tambahan untuk memberikan tenaga pada bagian lain dari peralatan.

Khususnya, tegangan yang sangat tinggi dengan mudah diperoleh dengan menggunakan belitan yang relatif sedikit yang, setelah diperbaiki, dapat memberikan tegangan percepatan yang sangat tinggi untuk CRT.

Banyak aplikasi baru dari trafo seperti menghilangkan kebutuhan untuk menghasilkan tegangan tinggi dan menggunakan perangkat sebagai cara yang relatif efisien untuk menghasilkan berbagai voltase rendah menggunakan trafo yang jauh lebih kecil daripada trafo listrik konvensional.

Fungsi Flyback TV

Flyback TV memiliki fungsi penting dalam televisi. Trafo flyback pada TV digunakan untuk menghasilkan tegangan tinggi dan arus yang diperlukan untuk menyalakan tabung sinar katoda (CRT) dan menghasilkan gambar pada layar TV.

Trafo flyback pada TV juga berfungsi untuk mengontrol gerakan horizontal dan vertikal berkas elektron yang dihasilkan oleh tabung sinar katoda (CRT) sehingga dapat menghasilkan gambar dengan baik dan jelas.

Selain itu, flyback pada TV juga berfungsi sebagai bagian dari catu daya untuk memasok listrik ke berbagai komponen pada TV, seperti mikrokontroler dan bagian-bagian lainnya.

Baca juga:  Rangkaian Dimmer AC 220V : Pembahasan Secara Lengkap

Jadi, secara keseluruhan, fungsi flyback pada TV sangat penting dan vital untuk menjamin kualitas gambar yang dihasilkan dan kinerja keseluruhan dari televisi.

Bagian Pin/Kaki Flyback

Data Persamaan Pin Flyback adalah informasi penting yang dibutuhkan ketika perlu mengganti atau memperbaiki Pin/Kaki Flyback pada perangkat elektronik seperti TV dan monitor.

Berikut adalah penjelasan tentang bagian Pin/Kaki Flyback:

1. HOT

Kaki ini umumnya disebut sebagai Kolektor dan terhubung dengan transistor penguat horizontal pada bagian kolektor pada rangkaian Hot. Kaki ini menghasilkan tegangan tinggi saat flyback bekerja.

2. Dioda Dumper

Kaki ini terhubung dengan dioda dumper dan biasanya hadir pada televisi dengan rangkaian East West (EW). Namun, tidak semua flyback memiliki kaki ini karena dioda dumper sudah dibuat menjadi satu paket dengan transistor horizontal.

3. B+

Kaki ini terhubung ke power supply utama dan berfungsi sebagai tegangan kerja untuk flyback. Tanpa adanya arus yang mengalir ke kaki ini, FBT tidak akan dapat berfungsi.

4. AFC (Automatic Frequency Control)

Kaki ini memiliki fungsi untuk menstabilkan frekuensi osilator horizontal.

5. ABL (Automatic Brightness Limiter)

Kaki ini memiliki fungsi untuk mengatur dan membatasi sinar elektron yang mengalir menuju rangkaian RGB secara otomatis. Karena terhubung tidak langsung dengan kop flyback melalui komponen dioda, tegangan ABL sangat tinggi.

6. Ground

Kaki ini berfungsi sebagai kaki negatif (grounding).

Selain pin atau kaki pada sebuah flyback, terdapat juga beberapa kabel yang penting, yaitu:

  • High Voltage (HV)
  • Kabel Screen
  • Kabel Focus

Ciri-Ciri Flyback Rusak

Sebelum membahas data persamaannya, penting untuk mengetahui ciri-ciri flyback yang rusak. Beberapa penyebab flyback rusak antara lain:

  • Tegangan keluaran tidak stabil atau tidak normal.
  • Terjadi kebocoran tegangan tinggi.
  • Ada kebocoran pada kabel tegangan tinggi.
  • Lilitan kawat terbakar.
  • Terjadi konsleting pada tegangan tinggi anoda.

Mengetahui ciri-ciri flyback yang rusak sangat penting dalam mengidentifikasi masalah pada perangkat elektronik. Hal ini dapat membantu dalam memperbaiki atau mengganti flyback yang rusak dengan tepat dan efektif.

Data Persamaan Flyback TV Terlengkap

Data Persamaan Pin Flyback sangat penting untuk diketahui, terutama bagi mereka yang ingin memperbaiki atau mengganti flyback TV. Berikut ini akan disampaikan secara jelas dan lengkap tentang data persamaan flyback TV, jadi terus ikuti pembahasan ini sampai selesai.

MERK TELEVISIDATA PIN & PERSAMAAN FLYBACK
AKARI / FUJITEC China14″ BSC22 – 01N40
20″ BSC24 – 01N40TA
14″ BSC 25 – 1194
20/21″ BSC25 – 4803T
14″ BSC22 – 2007 (B+125)
20″ BSC 25-N0803A
COL_B+115V_NC_AFC_GND_H_ABL_NC
AKIRA14″ JF0501 – 1901
21″ BSC23 – N0114
COL_B+115V_GND_185V_H_ABL_GND_16V_NC_24V
AKIRA Vert +14v dan -14v21inch JF0501 – 19959
BSC25-4004A
BSC 25-N 0103
BSC24-01N4004U
COL_B+115V_+14V_-14V_GND_H_AFC_ABL_NC_185V
AKIRA CT-29TK9AeJF0501-2202
Col _B+125v_Afc/Nc_-12v_+12v_Gnd_H_Abl_Gnd_180v
AIWA 14/20″84-L83-606-01
FTK 14B011
COL _B+115V_24V_GND_185V_H_ABL_GND_AFC_12V
DETRON14″ 154 – 164F
20″ 154 – 165D
20″ JF0501-1212
24v_14v_B+115V_H_AFC_ABL_GND_185V_NC_COL
SHARP14″ F0067PE
20″ F0069PE
COL_B+115V_24V_16V_NC_AFC_GND_H_185V_ABL
21inch F0147PE
COL_B+115V_GND_24V_12V_AFC_185V_GND_H_ABL
14″ F0193 / 21″F0194
Co l_B+115V_GND_40V_12V_AFC_185V_GND_H_ABL
SHARP Picollo, Expression, Alexander14″ BSC26-2631S / FA060 WJ (Box Silver)
21inch BSC21-2647S / F0229PE / FA061WJ (Box Silver)
14″ BSC21-2672S/ FA084WJ-B
21inch JF0501-32601 / FA071WJ – A
21inch BSC25-0232A / FA104WJZZ
21inch BSC24-2688S / FA113WJ-B
COL _B+125V_GND(NC)_24V_12V_AFC/-12v_185V_GND_H_ABL
29″ FA100WJ / FA116WJ
Col_B+125v_Gnd_Nc(30V)_+14v_AFC/-14v_180v_Gnd_H_Abl
GOLDSTAR / LG / AKARI / INTEL154 – 177B
154 – 064P
154 – 374C (29 inch)
6174 – 8004A
6174Z – 6040X
MF6549
FCM – 20B058
COL_185V_B+115V_GND_16V_24V_40V_ABL_H_AFC
154 -177E
COL_185V_B+90v_BOOST UP_25V_12V_GND_ABL_H_AFC
JVC21inch BSC25 – 0262
COL_ B+115V_AFC_NC_24V_GND_H_ABL_185V_ GND
JVC AV20NX21inch JF0501 – 3241 / QQ0189 – 001
Col_ B+115v_ AFC_-12V_+12V_Gnd_HT_ABL_185v_Gnd
FUJITEC LamaBSC22 – 2314H
JF0501-1903
FCM14A032
KFS 60844
COL_B+115V_180V_16V_24V_H_GND_ABL_AFC_NC
SAMSUNGFSV 14A004
FSV14A001
FSV20A001
16,5V_AFC_H_24/40V_180V_GND_NC_ABL_B+125V_COL
FOK14A001
FSV-14A004C
FSV-14A004H
FSA-38031M
FSA-38032M
FSA 173 B
AA26-002101A
+16,5V_24V_H_-16V,5_185V_GND_NC_ABL_B+125V_COL
14/21″ Flat FOK14B001
Col_NC_B+123V_NC_200V_Gnd_H_-16,5V_+16,5V_ABL
21inch FUH29A001A (S)
Col_Nc_B+130v_Nc(widht)_200v_Gnd_H_-16,5v_+16,5v_Abl
SAMSUNG29″ FUH29A001 (B+ 135v)
Samsung Flat Slim 29″ JF0501 – 91911 (FQH29A003)
21inch SLIM FQH21A004 / BSC25-0217G / AA26-00305A /
FUH29A001B (S) (B+120/125V)
COL_NC_B+125V_NC_200V_GND_H_-16,5V_+16,5V_ABL
TV ChinaBSC 25 – 2004PR
COL_B+115v_NC_AFC_GND_H_ABL_NC_TP1_TP2
BSC24-01N4014K
BSC 25-T1010A
T1_COL_T2_B+115v_T3_T4_GND_H_ABL_180V
TV China29″ BSC26 – 3606A
Col_B+115V_NC_AFC_GND_H_ABL_T1_T2_T3
29″ BSC28 – N2329
29 ″ BSC29 – T6018N
Col_TP2_B+115V_GND_185V_NC_NC_ABL_H_AFC
29 ″ BSC26 – N0570
29 ″ BSC26 – N0670
29 ″ BSC27 – KLX29
29 ″ BSC26 – 01N
Tp1_Col_Tp2_B+_Nc_Tp3_Gnd_Ht_Abl_180v
DIAMOND (Tv China)BSC24 – 2231HC
Col_B+115_40v_14v_Gnd_Afc_Abl_Ht_180v_Nc
SANYO21 “ L 40 B 15300 / L40B17100
21 ” JF0501-32611 (ILB4L40B09500) sanyo flat
JF0501-32639 (SANYO SLIM 21″)
COL_B+115V_NC(lowb)_185V_AFC_NC_ABL_LOWB(nc)_H_GND
BSC26 – 2629S part no: 1LB4L40B07500
BSC26 – 2670S / 1LB4L40808000 (Flat)
Col_B+140v_Nc_Video 185v_Afc_Nc_Abl_Low B_H_Gnd
Tr Hor D2634
TCL21 “ BSC25 – 0299D
21 “ BSC25 – 0273F
21 ” JF0501-1914
BSC25 – 0231
21 ” BSC25-0284C
BSC 66G 185V_COL_AFC_B+115V_NC_NC_NC_GND_NC_H
BSC 25-0211
JF0501-1909A
JF0501-1214
185V_COL_AFC_B+115V_12V_24V_ABL_GND_NC_H
21 ” BSC25 – 0252S
Col _B+_NC_NC_NC_AFC_GND_ABL_200V_HT
SONY 21″8-598-858-00
8-598-831-00
8-598-811
1-453-284-11
8-598-960-00
COL _B+_200V_H_GND_-13V_GND_+13V_NC_ABL
SONY Trinitron29 ″ 1-439-423-32
H1_H2_180v_B+_Col_14V_Abl_Nc_26v_Nc_Gnd
RCA14″ 6174Z – 8006A
B+110_Col_6.5V_Gnd H_H_Abl_-12V_Gnd_180v_+12v
PHILIPS29 ″ JF0501 – 9185
BSC25 – N2319
BSC25 – N2911
Col _B+125v_180v_Afc(-12v)_H_8v_12v_ABL_45v_Gnd
SANKEN21 ” BSC24-01N4004U
JF0501 – 19959
BSC25-N 0103
Col_ B+115_+14V_-14V_Gnd_Ht_Afc_Abl_Nc_180v
HITACHI FUJIANBSC25 – 0820
Co l_B+115_Nc_Nc_25v_12v_Abl_Ht_Gnd_180v
PANASONICTLF14695F/Alpha Gold
TLF 15610 F
TLF 15611 F
KFS60844
Col _B+_Gnd_PS sink -_25v_Ht_185v_Abl_Nc_PS sink+
20 ″ TLF 4N052
Col _B+115v_Nc_24v_H_180v_Gnd_Gnd (R2W 1 ohm)_16v_ABL
ZTF N82014B
Col _B+140v_Nc_+16v_Gnd_H_Gnd_ABL_-16v_ 180v
21inch G4GAM3F2
Col _B+90v_180v_Nc_Nc_Nc_Nc_Abl_Gnd_Ht
SANSUIJF0501 -1206
JF0501-1204
COL _B+115V_185V_16V_24V_H_GND_ABL_AFC_NC
LG20 ″: 6174 – 6006E
6174Z – 6040C (LG Turbo Swing 21″)
Col_185v_B+115V_Gnd_-14v_+14v_Nc_ABL_H_AFC
21 ” 6174V-6006H (Flat & Super Slim)
21 ” BSC24-3366J (Super Slim)
21  BSC25-N0329
21 ” 154-064P (persamaan)
COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC
29 ″ 6174Z – 5003A
29 ″ BSC28 – N2334
Col _B+115v_+14v_-14v_200v_Gnd_Nc_28v_ABL_H
LG ultra Slim21 ” BSC25-N0363
29 ″ BSC26-N2138
Col_B+115V_+14V_-14V_200V(Video)_Gnd_Inner_26V_Abl_H
LG super slim6174913002A
BSC24-3366J
COL_185V_B+115V_GND_Nc_24V_Nc_ABL_H_AFC
TOSHIBA14″ TFB 4067 BD
20 ″ TFB 4122 BD
20 ″ TFB 4122 HY
21 “ TFB 4125 CH
21 “ TFB 4213AG (Flat)
29 ″ TFB 4086A
COL_B+115V_185V_GND_NC_24V_12V_ABL_H_AFC
POLYTRON / DIGITEC20″ FCM 20 B 061N
21 “ JF 0501 – 19577
21 “ JF0501 – 19584
COL_B+115V_GND_NC_185V_H_NC(25v)_ABL_+12V_-12V(AFC)
21 ” JF0501-195913
21 ” FTK-21R011UN
Col_B+115V_Gnd_185v_Nc_H_25v_Bcl_12v_Afc
POLYTRON lama14″ FCK 14A006
20″ FCM2015H
20″ FTK21R002
NC_NC_GND_185V_16V_H_24V_ABL_B+115V_COL
AKIRA-14″ HF0501 = 1901
-21″ BSC23 = N0114
PIN: COL-B+15V-GND-185V-H-ABL-GND-16V-NC-24V
AKARI/FUJITECIC8893CP
-21″ BSC25 = 05N2135H
-21″ BSC25 = N0379
IN: COL-B+115V-NC-AFC-GND-H-ABL-180V
AKARI/FUJITEC-14″ BSC 22 = 01N401
-14″ BSC25 = 1194
-20/21″ BSC25 = 4803T
-14″ BSC22 = 2007 (B+125)
-20″ BSC25 = N0803A
PIN:COL-B+115V-NC-AFC-GND-H-ABL-NC
AKIRA VERT-21″ JF0501 = 19959
-21″ BSC25 = 0235A
PIN: COL-B+115V-(+14V)-(-14V)-GND-H-AFC-ABL-NC-185V
AIWA-14″/20″ 84=L83=606=01/FTK 14B011
PIN: COL-B+115V-24V-GND-185V-H-ABL-GND-AFC-12V
GOLDSTAR/AKARI/LG/INTEL– 154 = 177B
– 154 = 064P
– 6174 = 8004A
– 6174Z = 6040X
PIN: COL-185V-B+115V-GND-16V-24V-40V-ABL-H-AFC
-154 = 177E
PIN: COL-185V-B+90v-BOOST UP-25V-12V-GND-ABL-H-AFC
SHARP-14″ F0067PE
-20″ F0069PE
PIN:COL-B+115V-24V-16V-NC-AFC-GND-H-185V-ABL
– 21″ F0147PE
PIN:COL-B+115V-GND-24V-12V-AFC-185V-GND-H-ABL
-14″ F0193 / 21″F0194
PIN:COL-B+115V-GND-40V-12V-AFC-185V-GND-H-ABL
SHARAP PICOLLO-14″ BSC26 = 2631S
-FA060 WJ = SA
-21″ JF0501=32601
– A071WJ
PIN:COL- B+125V-GND-24V-12V-AFC-185V-GND-H-ABL
JVC-21″ BSC25 = 0262
PIN:COL- B+115V-AFC-NC-24V-GND-H-ABL-185V- GND
JVC AV20NX-21″ JF0501 = 324
QQ0189 = 001
PIN:COL- B+115V- AFC-(-12V)-+12V-GND-HT-ABL-185V-GND
DETRON-14″ 154 = 164F
-20″ 154 = 165D
PIN:24v-14v-B+115V-H-AFC-ABL-GND-185V-NC-COL
TOSHIBA-14″ TFB 4067 BD
-21″ TFB 4125CH
– 29″ TFB 4086A
PIN:COL- B+115V-185V-GND-NC-24V-12V-ABL-H-AFC
LG-20″ 6174 = 6006E
PIN:COL-185v-B+115V-GND-(-14V)-(+14V)-GND-ABL-H-AFC
-21″ 6174V=6006H
–21″ BSC24=3366J
PIN:COL-185V-B+115V-GND-NC-24V-NC-ABL-H-AFC
-29″ 6174Z=5003A
PIN:COL -B+115v-(+14V)-(-14V)-200V-GND-NC-28V-ABL-H
POLYTRON– 14″ FCK 14A006
–20″ FCM2015H
–20″ FTK21R002
PIN:NC-NC-GND-185V-16V-H-24V-ABL-B+115V-COL
FUJITEC– 14″ BSC22 = 2314H
PIN:COL -B+115V-180V-16V-24V-H-GND-ABL-AFC-NC
SANSUI– JF051 = 1206
PIN:COL -B+115V-185V-16V-24V-H-GND-ABL-AFC-NC
LG–21″ BSC25 = N0363
– 29″ BSC26 = N2138
PIN:COL -B+115V-(+14V)-(-14V)-200V-GND-INNER-26V-ABL-H
SAMSUNG-FSV 14A004
– FSV14A001
– FSV20A001
PIN:16,5V-AFC-H-24V-180V-GND-NC-ABL-B+125V-COL
– FOK 14A001
– FSV 14A004C
– AA26 002101A
PIN:+16,5V-24V-H-(-16V,5)-185V-GND-NC-ABL-B+125V-COL
– 14/21″ Flat FOK14B001
PIN:COL-NC-B+123V-NC-200V-GND-H-(-16,5V)-(+16,5V)-ABL
TV CHINA– BSC 25 Z 603F
– BSC 25 4813A
PIN:TP1-COL-TP2-B+115V-TP3-TP4-GND-H-ABL-NC
Baca juga:  Cara Memasang Speaker Aktif di TV LED Pasti Berhasil

Penutup

Demikianlah ulasan dari bengkeltv.id mengenai pentingnya mengetahui Data Pin dan Persamaan Flyback TV dalam melakukan perbaikan atau penggantian flyback pada perangkat elektronik seperti TV dan monitor.

Dengan memahami fungsi dan ciri-ciri flyback yang rusak serta informasi mengenai data persamaan flyback, diharapkan penggantian atau perbaikan dapat dilakukan dengan tepat dan efektif.

Namun, dianjurkan agar penggantian flyback dilakukan oleh tenaga ahli yang berpengalaman dalam bidang elektronik untuk menghindari kerusakan yang lebih parah. Semoga informasi ini bermanfaat bagi Anda yang sedang mencari informasi mengenai flyback TV. Terima kasih sudah membaca.
