Cara Merakit Power Sanken 400 Watt

Panduan Lengkap : Cara Merakit Power Sanken 400 Watt Stereo

Posted on

Bengkeltv.idPanduan Lengkap : Cara Merakit Power Sanken 400 Watt Stereo. Dalam dunia elektronika, kemampuan untuk merakit sendiri suatu perangkat merupakan keahlian yang sangat berharga. Salah satu perangkat yang seringkali diinginkan oleh para hobiis elektronika adalah power amplifier dengan daya yang cukup besar, seperti Power Sanken 400 Watt. Dengan merakit sendiri, bukan hanya dapat menghemat biaya, tetapi juga memberikan kepuasan tersendiri dalam menciptakan sesuatu dengan tangan sendiri.

Power Sanken 400 Watt merupakan pilihan yang populer di kalangan para pecinta audio dan elektronika karena daya keluaran yang tinggi dan kualitas suara yang baik. Namun, tidak semua orang dapat membelinya secara langsung. Oleh karena itu, dalam artikel ini, kita akan membahas secara mendalam mengenai cara merakit Power Sanken 400 Watt. Mulai dari persiapan perangkat dan komponen yang diperlukan, langkah-langkah merakit, hingga tips-tips penting agar hasil akhirnya dapat optimal.

Bergabunglah dalam petualangan merakit power amplifier sendiri dan temukan rahasia di balik kehKalianlan Power Sanken 400 Watt. Simak artikel ini hingga selesai untuk mendapatkan panduan lengkap dan membangun perangkat audio impian Kalian!

Mengenai Power Sanken 400 Watt

Power Sanken 400 Watt adalah sebuah perangkat amplifier audio yang memiliki kemampuan untuk menghasilkan daya output sebesar 400 Watt. Power Sanken biasanya digunakan dalam sistem audio untuk menguatkan sinyal suara, seperti pada sistem audio mobil atau sistem audio rumah. Amplifier ini menggunakan teknologi Sanken, yang dikenal dalam dunia audio untuk kualitas dan keKalianlannya.

Dengan daya output 400 Watt, Power Sanken dapat memberikan pengalaman mendengarkan suara yang kuat dan jernih. Ini cocok untuk digunakan dalam berbagai konteks, mulai dari hiburan di rumah hingga penggunaan di kendaraan bermotor. Power Sanken sering dicari oleh penggemar audio yang menginginkan kualitas suara yang baik dan daya output yang memadai untuk kebutuhan mereka.

Komponen-Komponen Yang Dibutuhkan

Sebelum memulai cara merakit Power Sanken 400 Watt, penting bagi Kalian untuk mengetahui komponen-komponen yang diperlukan. Dalam proses perakitan tersebut, Kalian perlu menyiapkan komponen berikut ini:

Baca juga:  Cara Agar Suara Amplifier Jernih : Tidak Pecah & Tidak Serak

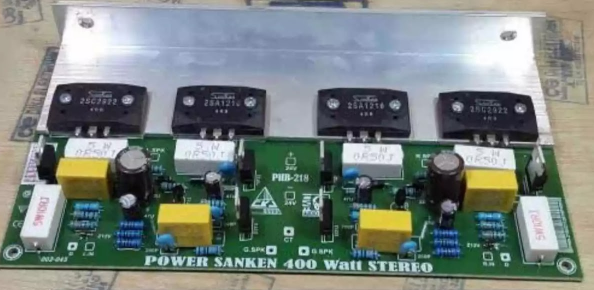

1. Kit power ampli 400 watt stereo

Kit power amplifier merupakan salah satu modul yang diperlukan dalam proses merakit power ampli 400 Watt. Kalian dapat membeli modul amplifier ini baik secara online maupun offline di toko-toko elektronika. Terdapat banyak pilihan modul amplifier sesuai dengan preferensi dan anggaran yang Kalian miliki.

Secara umum, semakin tinggi harga modul kit amplifier, kualitas amplifier tersebut cenderung lebih baik. Namun, bukan berarti modul kit amplifier yang harganya lebih terjangkau tidak memiliki kualitas yang baik. Terdapat beberapa faktor yang mempengaruhi kualitas kit amplifier, antara lain kualitas komponen yang digunakan, konstruksi rangkaian elektronika, dan kualitas PCB (Printed Circuit Board).

2. Kit Catu Daya 10 Amper

Untuk catu daya atau power supply pada power amplifier, umumnya tidak memerlukan rangkaian regulator tegangan yang kompleks. Namun, penting untuk menggunakan nilai elko yang tinggi dan dioda berkualitas. Karena amplifier membutuhkan daya yang besar, setidaknya arus yang dibutuhkan pada dioda adalah 10 Ampere, dan nilai elko minimal yang digunakan adalah 10.000uF/50 Volt.

Selain menggunakan kit power supply konvensional, Kalian juga dapat mempertimbangkan penggunaan power supply jenis switching dalam merakit power amplifier ini. Salah satu kelebihan penggunaan power supply switching adalah bobot yang lebih ringan dan tingkat ripple tegangan yang jauh lebih rendah dibandingkan dengan power supply yang menggunakan trafo konvensional.

3. Kit Speaker Protektor

Amplifier dengan daya tinggi umumnya membutuhkan catu daya atau power supply dengan arus dan tegangan yang besar. Ketika Kalian pertama kali menyalakan saklar ON/OFF power amplifier, akan terjadi tegangan transien DC yang keluar melalui jalur loudspeaker. Tegangan DC ini dapat menghasilkan bunyi “jeduk” dalam beberapa detik yang terdengar melalui loudspeaker.

Hal ini tidak menguntungkan bagi umur pakai loudspeaker, karena seharusnya loudspeaker hanya menerima sinyal AC audio. Jika masalah ini dibiarkan, dapat menyebabkan kerusakan pada loudspeaker. Oleh karena itu, digunakan rangkaian perlindungan untuk mengatasi hal ini, yaitu dengan menggunakan sebuah kit proteksi speaker.

Kit proteksi speaker akan menunda sinyal selama beberapa detik saat power amplifier pertama kali dinyalakan, sehingga tegangan transien DC tidak akan melewati loudspeaker.

4. Trafo 10 Amper

Trafo power supply yang digunakan untuk memasok arus pada power amplifier akan mempengaruhi keoptimalan daya output. Untuk memenuhi kebutuhan arus pada power amplifier stereo 400 Watt, minimal diperlukan trafo dengan kapasitas 10 Ampere yang asli. Istilah “asli” digunakan karena saat ini terdapat banyak jenis trafo yang mengklaim memiliki kapasitas 10 Ampere (dituliskan sebagai 10A), namun keluaran outputnya sebenarnya tidak mencapai 10A secara efektif.

Baca juga:  √ Cara Bermain PS3 Pakai TV Tabung Paling Tepat

Harga trafo biasa dengan kapasitas 10A sering kali berbeda dengan trafo 10A yang asli. Selain itu, trafo 10 Ampere yang asli memiliki inti besi yang lebih besar dan lebar.

5. Box power amplifier

Pemilihan box power amplifier dapat disesuaikan dengan preferensi masing-masing. Terdapat berbagai bentuk dan ukuran box amplifier yang dapat digunakan dalam proses perakitan power amplifier ini. Namun, perlu diperhatikan bahwa ukuran box harus proporsional dengan ukuran power amplifier yang akan dirakit, termasuk ukuran trafo dan pengaturan kabel.

Jika ukuran box terlalu kecil, tampilannya akan terlihat berantakan dan acak-acakan, serta terkesan dipaksakan. Di sisi lain, jika box amplifier terlalu besar, hal itu tidak akan efisien. Oleh karena itu, pilihlah box yang memiliki proporsi yang sesuai.

6. Kipas pendingin

Kipas pendingin merupakan salah satu komponen penting yang terdapat pada amplifier berdaya tinggi dan berkualitas. Fungsinya adalah untuk mengatur sirkulasi udara, sehingga udara panas di dalam kotak amplifier dapat dikeluarkan dan digantikan dengan udara segar, sehingga suhu di dalam kotak menjadi lebih dingin.

Jika power amplifier rakitan ini akan digunakan di luar ruangan, penggunaan kipas pendingin atau blower menjadi sangat penting, terutama jika digunakan dalam jangka waktu yang lama seperti dalam konser, pertunjukan seni, dan sebagainya.

Peralatan Diperlukan

Setelah semua komponen telah tersedia, Kalian juga memerlukan peralatan pendukung pemasangan agar prosesnya lebih mudah. Beberapa peralatan yang perlu dipersiapkan meliputi:

  • Gunting atau pisau kater.
  • Multimeter.
  • Obeng-obeng.
  • Solder dan timah solder.
  • Tang potong dan tang lancip.
  • Dan peralatan lainnya.

Peralatan-peralatan ini akan sangat membantu dan memudahkan proses perakitan. Bahkan, terdapat pula peralatan lain yang dapat memberikan bantuan tambahan dalam merakit.

Tahap-tahap Perakitan

Setelah semua modul/kit dan komponen pendukung telah disiapkan, langkah berikutnya adalah merakit power amplifier 400 Watt ke dalam kotak agar membentuk satu kesatuan. Proses perakitan sebenarnya cukup sederhana, Kalian hanya perlu menghubungkan bagian input/output seperti yang terlihat dalam gambar di bawah ini.

Dari gambar tersebut, terlihat bahwa merakit amplifier sebenarnya cukup sederhana. Namun, dibutuhkan ketelitian dan kreativitas dalam menata kabel dan layout saat memasukkan semua modul, kit, dan trafo ke dalam kotak. Semakin rapi tata letak rangkaian, semakin indah tampilannya secara estetis.

Baca juga:  Cara Daftar IMEI Telkomsel dengan Cepat dan Praktis

Letakkan pendingin aluminium di bagian belakang dekat blower atau kipas, hal ini bertujuan untuk memaksimalkan sirkulasi udara panas dari pendingin aluminium sehingga udara baru dapat menggantikannya. Dengan demikian, sistem pendinginan amplifier akan menjadi lebih optimal.

Perhatikan juga pengaturan kabel, terutama pada bagian catu daya. Pastikan tidak terjadi kesalahan polaritas karena hal tersebut dapat menyebabkan kerusakan serius pada kit amplifier dan kit pendukungnya.

Disarankan untuk mencoba dengan tegangan rendah (sekitar +/- 9VDC) saat pertama kali mencoba. Hal ini bertujuan agar jika terjadi kesalahan, baik dalam polaritas catu daya maupun adanya komponen yang terhubung secara tidak sengaja, tegangan yang rendah diharapkan tidak akan menyebabkan kerusakan pada transistor power yang memiliki harga yang cukup mahal.

Setelah semuanya berjalan dengan lancar, Kalian dapat mengembalikan tegangan masukan ke nilai normal. Tegangan yang dibutuhkan oleh power amplifier tergantung pada jenis kit yang digunakan, dan mungkin berkisar antara 25 VDC hingga 42 VDC.

Penutup

Dengan mengikuti langkah-langkah yang teliti dan penuh perhatian, merakit Power Sanken 400 Watt Stereo menjadi suatu proses yang memuaskan dan dapat memberikan pengalaman audio yang berkualitas tinggi. Dari pemilihan modul kit amplifier, catu daya yang hKalianl, hingga tata letak rangkaian yang estetis, setiap detail memiliki peran penting dalam membentuk sebuah power amplifier yang hKalianl dan efisien.

Penting untuk selalu memperhatikan ketelitian dalam menyusun komponen-komponen, mengatur kabel dengan baik, dan memeriksa polaritas catu daya guna mencegah kerusakan pada kit amplifier dan pendukungnya. Menggunakan tegangan rendah saat uji coba awal adalah tindakan bijak untuk menghindari potensi kerusakan pada transistor power.

Dengan segala persiapan dan perhatian pada detail, hasil akhir dari proses cara merakit Power Sanken 400 Watt Stereo ini tidak hanya akan memberikan performa audio yang optimal, tetapi juga menghadirkan kepuasan dalam pencapaian keterampilan merakit perangkat audio sendiri. Semoga panduan dari bengkeltv.id ini bermanfaat bagi Kalian yang ingin menjelajahi dunia merakit amplifier dan menciptakan pengalaman audio yang unik.
