Pengertian SCR (Silicon Controlled Rectifier)

SCR, singkatan dari Silicon Controlled Rectifier, merupakan suatu jenis dioda yang berperan sebagai pengendali dalam rangkaian elektronika. Berbeda dengan dioda konvensional yang hanya memiliki dua terminal, SCR memiliki tiga terminal.

Terminal ketiga pada SCR disebut sebagai terminal Gerbang (Gate) yang memiliki fungsi khusus sebagai pengendali. Sementara itu, terminal lainnya tetap mirip dengan dioda biasa, yaitu Anoda dan Katoda. SCR termasuk dalam kelompok komponen yang dikenal sebagai Thyristor.

Thyristor atau SCR pertama kali diperkenalkan secara komersial pada tahun 1956. Keunggulan utama SCR terletak pada kemampuannya untuk mengontrol tegangan dan daya dalam perangkat yang memiliki ukuran yang relatif kompak.

Oleh karena itu, SCR sering digunakan sebagai saklar (Switch) atau pengendali (Controller) dalam rangkaian elektronika yang menggunakan tegangan atau arus tinggi hingga menengah (Medium-High Power). Beberapa aplikasi SCR dalam rangkaian elektronika mencakup rangkaian logika, lampu dimmer, chopper, isolator, inverter, pengendali kecepatan motor, timer, dan berbagai aplikasi lainnya.

SCR atau Thyristor pada dasarnya terdiri dari empat lapisan semikonduktor dengan susunan PNPN (Positif Negatif Positif Negatif), atau yang sering disebut sebagai PNPN Trioda. Terminal Gerbang yang berfungsi sebagai pengendali terletak pada lapisan bahan tipe-P yang berdekatan dengan terminal Katoda. Cara kerja SCR hampir mirip dengan sambungan dua transistor bipolar (bipolar junction transistor).

Baca juga:  Panduan Cara Membuat Kabel HDMI To RCA Mudah untuk Dilakukan

Simbol dan Bentuk SCR

Agar dapat memahami SCR dengan lebih mendalam, pengetahuan mengenai simbol dan bentuk SCR menjadi sangat krusial.

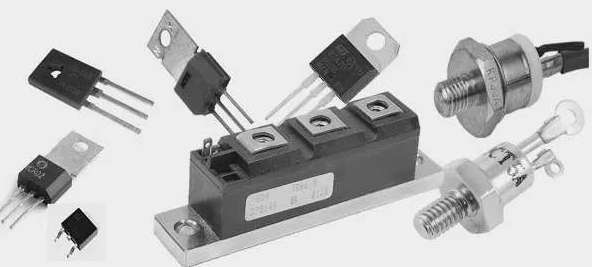

Berikut adalah ilustrasi rinci mengenai bentuk, simbol, dan diagram SCR yang dapat Kalian lihat di bawah ini:

Pengertian SCR

Fungsi SCR

SCR berfungsi sebagai komponen pengendali atau saklar (switch) dalam rangkaian elektronika. Keunggulan utama dari SCR terletak pada kemampuannya mengendalikan daya dan tegangan tinggi, meskipun memiliki ukuran yang relatif kecil.

Karenanya, SCR sering diaplikasikan dalam rangkaian listrik dengan daya sedang hingga tinggi (Medium-High Power). Beberapa contoh pemanfaatan SCR dalam dunia elektronika melibatkan:

1. Rangkaian Timer

SCR dapat digunakan dalam rangkaian timer untuk mengontrol waktu atau durasi aktivasi suatu komponen atau perangkat. Contohnya adalah penggunaan SCR pada rangkaian timer oven listrik atau kontrol waktu pada mesin cuci.

2. Rangkaian Inverter

SCR dapat dimasukkan dalam rangkaian inverter yang mengubah arus searah (DC) menjadi arus bolak-balik (AC). Ini bermanfaat dalam aplikasi seperti sistem penyaluran tenaga listrik, pembangkit listrik tenaga surya, atau pembangkit listrik tenaga angin.

3. Rangkaian Logika

SCR dapat diaplikasikan dalam rangkaian logika untuk mengendalikan aliran sinyal logika, seperti dalam rangkaian flip-flop atau gerbang logika yang memerlukan pengendalian tingkat sinyal listrik.

4. Rangkaian Isolator

SCR dapat berfungsi sebagai isolator dalam rangkaian elektronika untuk mengisolasi atau memisahkan sinyal atau komponen tertentu dari rangkaian lainnya. Ini membantu melindungi komponen sensitif dari gangguan atau lonjakan tegangan yang tidak diinginkan.

5. Rangkaian Chopper

SCR dapat diimplementasikan dalam rangkaian chopper atau konverter DC-DC untuk mengatur dan mengendalikan daya yang dikonversi dari tegangan DC menjadi tegangan DC lainnya dengan tingkat yang diinginkan. Contohnya adalah penggunaan SCR pada rangkaian chopper sistem pengisian baterai.

6. Lampu Dimmer

SCR dapat diaplikasikan dalam rangkaian lampu dimmer untuk mengatur tingkat kecerahan lampu. Dengan mengendalikan pengaturan tegangan yang diberikan pada lampu, SCR memungkinkan pengguna untuk mengatur intensitas cahaya sesuai kebutuhan.

7. Pengendali Kecepatan Motor

SCR dapat digunakan sebagai pengendali kecepatan motor listrik dengan mengatur tegangan yang diberikan pada motor. Dalam aplikasi seperti pengendali kecepatan kipas angin atau pengendali kecepatan motor induksi, SCR berperan penting dalam mengatur putaran motor sesuai kebutuhan.

Baca juga:  Kode Meteran Listrik Smart : Cara Menggunakan

Prinsip Kerja SCR

Prinsip dasar kerja SCR sebenarnya mirip dengan dioda konvensional, namun SCR memerlukan tegangan positif pada terminal Gerbang (Gate) untuk mengaktifkannya.

Apabila tegangan positif diberikan pada terminal Gerbang sebagai pemicu (trigger), SCR akan terkunci dan mengizinkan arus listrik mengalir dari terminal Anoda ke terminal Katoda. Aliran arus ini akan berlanjut meskipun tegangan di terminal Gerbang telah dihapus.

Untuk mengembalikan SCR ke kondisi mati (off state), arus yang mengalir di antara Anoda dan Katoda harus dikurangi hingga mencapai titik arus lh (Holding Current) SCR. Nilai arus Holding atau lh dari SCR dapat ditemukan dalam datasheet komponen tersebut.

Setiap jenis SCR memiliki nilai arus Holding yang berbeda. Namun, pada dasarnya, untuk mematikan SCR, Kalian hanya perlu menurunkan tegangan maju di antara terminal Anoda dan Katoda hingga mencapai nol.

Dengan demikian, SCR memiliki kemampuan unik untuk menjaga aliran arus listrik dalam keadaan terbuka (on state) setelah diaktifkan melalui tegangan positif pada terminal Gerbang. Untuk mematikan SCR, tegangan maju dihilangkan atau diturunkan hingga mencapai nol, sehingga mengembalikan komponen ke kondisi mati (off state) dan menghentikan aliran arus listrik.

Karakteristik SCR

Karakteristik dari SCR dapat dilihat melalui tiga aspek utama, yaitu bahan, kaki, dan kemampuannya. Berikut adalah pembahasan lebih lanjut mengenai ketiga aspek tersebut:

1. Bahan

SCR terdiri dari bahan atau material yang membentuk komponen ini. Sebagaimana telah disebutkan sebelumnya, SCR terbuat dari silikon yang tersusun dalam empat lapisan. Silikon ini termasuk dalam kategori material semikonduktor. Tak hanya itu, Gate (Gerbang) SCR juga terbuat dari bahan yang sama. Lapisan-lapisan silikon ini memiliki struktur khusus untuk menciptakan karakteristik pengendalian arus yang diinginkan.

2. Kaki

SCR merupakan dioda khusus yang memiliki tiga kaki atau terminal, masing-masing dengan peran dan fungsi yang berbeda. Terminal positif disebut Anoda, bertugas sebagai terminal input yang menerima arus listrik masuk. Di sisi lain, terminal negatif disebut Katoda, berperan sebagai terminal output yang mengalirkan arus listrik keluar. Gerbang, yang terhubung dengan lapisan pengendali SCR, berfungsi sebagai pengendali atau kontrol dalam mengaktifkan SCR. Inilah sebabnya komponen ini dikenal sebagai Silicon Controlled Rectifier (SCR).

3. Kemampuan

Kemampuan utama dari SCR adalah mengontrol tegangan listrik dari sedang hingga tinggi. Sejak diperkenalkan pertama kali pada tahun 1956, SCR telah mampu menjalankan fungsi ini. SCR beroperasi sebagai saklar yang menghantarkan arus listrik hanya ketika sinyal di Gerbang terpenuhi. Kemampuan pengendalian SCR ini menjadikannya sangat berguna dalam aplikasi yang memerlukan kontrol daya listrik tinggi, seperti dalam pengendalian motor, pengatur suhu, dan berbagai sistem daya industri.

Baca juga:  Cara Buka Blokir Nomor di Hp Samsung Lipat Mudah & Simpel

Dengan memahami karakteristik SCR dari aspek bahan, kaki, dan kemampuannya, kita dapat lebih memahami cara kerja dan aplikasi komponen ini dalam rangkaian elektronika. SCR merupakan komponen penting yang memegang peran khusus dalam mengontrol aliran arus listrik, dan pemahaman yang baik tentang karakteristiknya dapat membantu dalam merancang dan menggunakan SCR secara efektif dalam berbagai aplikasi elektronika.

Cara Mengecek Kondisi SCR

Agar dapat berfungsi dengan baik, SCR tentu harus berada dalam kondisi yang baik pula. Bagaimana cara untuk memeriksa kondisi dari komponen ini?

Untuk mengecek kondisi SCR, kita dapat menggunakan alat ukur multimeter, baik yang berjenis analog maupun digital.

Berikut adalah langkah-langkah yang perlu dilakukan untuk memeriksa kondisi SCR secara akurat:

  • Pertama, atur multimeter dengan skala 1 ohm.
  • Selanjutnya, pasang kabel probe hitam pada anoda. Kemudian, kabel probe merah dihubungkan pada katoda dan gate.
  • Ketika katoda dan gate dihubungkan secara singkat, dan jarum multimeter menunjukkan angka, hal ini menKaliankan bahwa SCR masih dalam kondisi baik.
  • Namun, jika jarum multimeter menyimpang, itu menunjukkan bahwa SCR sudah mengalami kerusakan.
