Pengertian PCB dan Cara Kerjanya Secara Lengkap

Posted on

Bengkeltv.idPengertian PCB dan Cara Kerjanya Secara Lengkap. Pengertian PCB (Printed Circuit Board) merupakan salah satu elemen kunci dalam dunia teknologi elektronika. Seiring dengan kemajuan industri elektronika, PCB telah menjadi fondasi utama dalam perancangan dan produksi berbagai perangkat elektronik, mulai dari telepon pintar hingga komputer canggih.

Artikel ini akan mengulas secara mendalam tentang konsep dasar PCB, struktur, dan peran pentingnya dalam membentuk komponen elektronik modern. Dengan memahami lebih lanjut tentang Pengertian PCB, kita dapat menggali wawasan yang lebih dalam mengenai bagaimana teknologi elektronika berkembang dan memberikan dampak besar pada kehidupan sehari-hari.

Pengertian PCB (Printed Circuit Board)

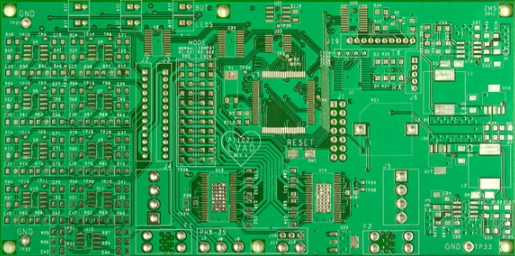

PCB atau Papan Rangkaian Cetak adalah istilah yang merujuk pada Printed Circuit Board dalam bahasa Inggris. PCB juga kerap diterjemahkan menjadi Papan Sirkuit Cetak dalam bahasa Indonesia.

Papan Rangkaian Cetak, sejalan dengan namanya, berfungsi sebagai platform untuk menghubungkan komponen-komponen elektronika melalui jalur konduktor yang tercetak di permukaannya.

Penemuan PCB dilakukan oleh ilmuwan Austria, Paul Eisler, pada tahun 1936. Eisler menggunakan PCB pertama kali dalam merancang rangkaian radio.

Pada tahun 1943, Amerika Serikat mulai mengadopsi teknologi PCB secara luas dalam pengembangan Radio Militer.

Tiga tahun setelah berakhirnya Perang Dunia II, yakni pada tahun 1948, PCB mulai digunakan dalam produk-produk komersial oleh perusahaan-perusahaan di Amerika Serikat.

Fungsi PCB

Secara umum, PCB memiliki aplikasi luas dalam perangkat komputer dan peralatan elektronik lainnya dengan beberapa fungsi utama, antara lain:

Menyusun Komponen Elektronik:
PCB berperan sebagai platform untuk menyusun komponen-komponen elektronik secara teratur dan terorganisir, memudahkan proses perakitan dan perbaikan perangkat tersebut.

  • Pengganti Kabel:
    PCB berfungsi sebagai alternatif pengganti kabel dalam menghubungkan berbagai komponen elektronik. Penggunaan PCB meningkatkan efisiensi penghubungan antar-komponen dan mengurangi kebutuhan ruang.
  • Menghubungkan Kaki Komponen:
    PCB memainkan peran kunci dalam menghubungkan kaki-kaki komponen elektronik, baik yang bersifat aktif maupun pasif. Lapisan jalur konduktor pada PCB digunakan untuk mengatur aliran listrik antar-komponen.
  • Tampilan yang Rapi:
    Penggunaan PCB memberikan tampilan yang lebih teratur dan rapi pada rangkaian elektronik. Komponen-komponen terpasang secara teratur pada PCB, mempermudah pemantauan, perawatan, dan peningkatan kinerja perangkat elektronik tersebut.
Baca juga:  Cara Membuat Rangkaian Power Supply yang Efesien

Prinsip Kerja

Setelah membahas pengertian, jenis-jenis, lapisan, bahan, dan fungsi PCB, kita sekarang akan menjelaskan prinsip kerjanya.

Pada rangkaian PCB, sumber arus listrik disediakan, dan jalur-jalur PCB berperan sebagai penghantar listrik. Fungsi jalur-jalur ini tidak hanya sebagai penghantar listrik, tetapi juga sebagai penghubung antar komponen melalui proses penyolderan kawat secara terpadu.

Dengan demikian, rangkaian elektronik dapat beroperasi dengan baik dan dapat dioperasikan.

Penggunaan PCB memberikan sejumlah keuntungan, di antaranya:

  • Merangkai Komponen yang Kecil:
    PCB berfungsi sebagai wadah untuk menghubungkan komponen-komponen kecil. Dengan adanya PCB, penyusunan komponen kecil dapat dilakukan dengan rapi dan efisien.
  • Pengendalian Frekuensi:
    PCB dapat digunakan untuk mengendalikan frekuensi dalam rangkaian elektronik. Dengan desain yang tepat, PCB memungkinkan pengaturan frekuensi sesuai dengan kebutuhan.
  • Keamanan yang Lebih Baik:
    Penggunaan PCB meningkatkan keamanan peralatan. Komponen-komponen dalam PCB tidak bersentuhan langsung satu sama lain, mengurangi risiko kerusakan akibat kontak tidak diinginkan.
  • Kemudahan Pemeliharaan:
    Jika terjadi masalah atau kerusakan pada komponen, menggunakan PCB memudahkan identifikasi sumber masalah. Dengan menggunakan multimeter, kita dapat memeriksa setiap jalur komponen pada PCB untuk menemukan potensi kerusakan.

Selain itu, kemampuan untuk membuat jalur komponen sendiri dan menghubungkannya ke PCB sering digunakan, terutama dalam pembuatan power supply sederhana yang sering digunakan dalam praktikum mahasiswa.

Jenis-Jenis PCB

PCB atau Printed Circuit Board secara umum dapat dikelompokkan menjadi dua jenis berdasarkan karakteristiknya.

Pertama, jenis PCB berdasarkan jumlah lapisannya.

1. Single Sided PCB

Single Sided PCB atau Papan Rangkaian Cetak satu sisi adalah jenis PCB yang terdiri dari satu lapisan tembaga yang ditempel pada satu sisi substrat PCB.

Jenis PCB ini umumnya digunakan dalam rangkaian elektronik yang sederhana dan memiliki biaya produksi yang relatif lebih murah.

2. Double Sided PCB

Double Sided PCB atau Papan Rangkaian Cetak dua sisi adalah jenis PCB yang terdiri dari dua lapisan tembaga.

Baca juga:  Cara Setting Remote TV Tidak Ada Tombol SET : Universal dan Non-Universal

Lapisan tembaga tersebut ditempel pada kedua sisi substrat PCB. Terdapat lubang pada PCB double sided yang berfungsi sebagai jalur penghubung antara lapisan tembaga pada satu sisi dengan lapisan tembaga pada sisi lainnya.

3. Multilayer PCB

Multilayer PCB atau Papan Rangkaian Cetak multilapis adalah jenis PCB yang terdiri dari beberapa lapisan substrat dan lapisan tembaga yang dipisahkan oleh lapisan insulator.

Jenis PCB multilayer ini umumnya digunakan dalam rangkaian elektronik yang kompleks. PCB multilayer dapat terdiri dari 4 lapisan, 6 lapisan, 8 lapisan, 10 lapisan, hingga 16 lapisan, tergantung pada kompleksitas dan kebutuhan rangkaian tersebut.

Jenis-Jenis PCB Berdasarkan Fleksibilitasnya

Selain berdasarkan jumlah lapisan, PCB juga dapat dibedakan berdasarkan fleksibilitasnya. Berikut adalah jenis-jenis PCB berdasarkan fleksibilitas:

1. Rigid PCB

Rigid PCB merujuk pada Papan Rangkaian Cetak yang kaku dan tidak fleksibel. PCB jenis ini terbuat dari bahan substrat padat seperti fiberglass yang dirancang untuk tidak dapat dilipat atau dibengkokkan.

2. Flex PCB

Flex PCB atau Papan Rangkaian Cetak Fleksibel adalah jenis PCB yang menggunakan substrat berbahan plastik yang fleksibel. PCB ini dapat dibengkokkan tanpa merusak rangkaian yang ada pada PCB tersebut.

3. Rigid-Flex PCB

Rigid-Flex PCB merupakan kombinasi antara Rigid PCB dan Flex PCB. PCB jenis ini terdiri dari bagian Rigid PCB yang kaku dan bagian Flex PCB yang fleksibel. Biasanya, bagian Rigid PCB dihubungkan dengan bagian Flex PCB untuk mencapai fungsionalitas yang diinginkan.

Lapisan PCB dan Bahan-Bahannya

Secara struktur, PCB dapat diibaratkan seperti kue lapis yang terdiri dari beberapa lapisan yang dilaminasi menjadi satu kesatuan yang disebut dengan PCB.

Terdapat beberapa jenis PCB berdasarkan jumlah lapisan tembaga, seperti Single Sided (satu lapis tembaga), Double Sided (dua lapis tembaga), dan Multilayer PCB (beberapa lapisan tembaga).

Berikut adalah struktur dan komposisi stKalianr dari PCB (Printed Circuit Board):

1. Substrat (Lapisan LKaliansan)

Substrat atau lapisan dasar PCB biasanya terbuat dari bahan seperti FR2 (kertas resin sintetis) atau FR4 (anyaman fiberglass dilapisi dengan resin epoksi). FR2 memiliki harga lebih rendah, sementara FR4 memiliki daya serap air yang rendah, properti isolasi yang baik, dan tahan suhu tinggi.

Baca juga:  Memahami Skema SMPS Gacun : Teknologi Sumber Daya Daya Listrik yang Efisien

2. Tembaga (Copper)

Lapisan tembaga tipis dilaminasi ke lapisan substrat dengan suhu tinggi dan perekat khusus. Pada Single Sided PCB, lapisan tembaga hanya ada di satu sisi substrat, sedangkan Double Sided PCB memiliki lapisan tembaga di kedua sisinya. PCB multilayer dapat memiliki lapisan tembaga hingga 16 atau lebih, tergantung pada desain dan kebutuhan rangkaian.

3. Soldermask

Soldermask adalah lapisan pelindung di atas lapisan tembaga yang mencegah kontak atau hubungan yang tidak diinginkan. Lapisan soldermask ini tidak ditempatkan di bagian yang akan disolder, memudahkan proses soldering. Soldermask umumnya berwarna hijau, tetapi juga dapat memiliki warna lain seperti biru dan merah.

4. Silkscreen

Silkscreen adalah lapisan cetakan huruf, angka, dan simbol pada PCB. Biasanya berwarna putih atau hitam, silkscreen berfungsi sebagai tKalian atau indikator untuk komponen-komponen elektronika pada PCB, memudahkan proses perakitan.

Dengan struktur dan komposisi ini, PCB dapat memainkan peran penting dalam menyediakan jalur konduktor, menghubungkan komponen, dan mendukung fungsi elektronik yang diinginkan.

Penutup

Dalam rangka menutup pembahasan mengenai Pengertian PCB, kita dapat menyimpulkan bahwa Printed Circuit Board (PCB) merupakan elemen kunci yang memberikan fondasi dalam perangkat elektronika modern. Dengan struktur dan komposisinya yang beragam, PCB memungkinkan perakitan dan pengembangan perangkat elektronik menjadi lebih efisien dan terstruktur.

Keberagaman jenis PCB, baik berdasarkan jumlah lapisan maupun fleksibilitasnya, memberikan kemungkinan adaptasi yang luas untuk berbagai kebutuhan perancangan elektronika. Dari Single Sided PCB untuk rangkaian sederhana hingga Multilayer PCB untuk perangkat yang kompleks, PCB telah menjadi pilar penting dalam kemajuan teknologi.

Sebagai penutup, pemahaman mendalam terhadap Pengertian PCB tidak hanya memperkaya wawasan kita terhadap dunia elektronika, tetapi juga membuka peluang untuk inovasi dan pengembangan lebih lanjut dalam industri ini. Dengan terus mengikuti perkembangan PCB, kita dapat memastikan bahwa perangkat elektronika yang kita gunakan terus berkembang, menjadi lebih efisien, Kalianl, dan mendukung kebutuhan masa depan. Semoga informasi dari bengkeltv.id mengenai Pengertian PCB ini bermanfaat untuk Kalian.
