Mengenal Pengertian PCB dan Jenis-Jenisnya Lengkap

Posted on

Bengkeltv.idMengenal Pengertian PCB dan Jenis-Jenisnya Lengkap. Dalam dunia elektronik, PCB atau Printed Circuit Board memegang peranan yang sangat penting. PCB merupakan papan sirkuit yang dirancang untuk mendukung dan menghubungkan berbagai komponen elektronik, seperti resistor, kapasitor, dan sirkuit terpadu (IC), melalui jalur konduktif yang terintegrasi. Jalur-jalur ini biasanya terbuat dari tembaga yang dilapisi pada permukaan isolator, memberikan stabilitas dan keKalianlan dalam pengoperasian perangkat.

Seiring dengan kemajuan teknologi, desain dan pembuatan PCB telah berkembang pesat. PCB kini menjadi semakin kompleks dan beragam, menawarkan solusi untuk berbagai aplikasi elektronik, mulai dari perangkat sederhana seperti kalkulator hingga sistem canggih dalam komputer dan smartphone. Dengan adanya inovasi dalam teknik produksi, kini tersedia PCB multi-layer yang memungkinkan penempatan komponen lebih efisien dan mengurangi ukuran keseluruhan perangkat.

Memahami pengertian dan jenis-jenis PCB sangatlah penting, baik bagi para profesional di bidang teknik elektro maupun penggemar elektronik yang ingin mendalami lebih jauh tentang dunia ini. Terdapat beberapa jenis PCB yang umum digunakan dalam industri, termasuk PCB single-sided, double-sided, dan multi-layer, masing-masing memiliki kelebihan dan aplikasi tertentu. Dengan mengenal berbagai jenis PCB ini, pengguna dapat memilih jenis yang paling sesuai untuk proyek atau aplikasi mereka.

Artikel ini akan membahas secara mendalam tentang pengertian PCB, fungsinya dalam mendukung sirkuit elektronik, serta berbagai jenis PCB yang umum digunakan dalam industri. Kami juga akan mengeksplorasi tren terbaru dalam desain PCB, tantangan yang dihadapi dalam produksinya, dan bagaimana teknologi modern seperti PCB fleksibel dan rigid-flex menjadi solusi untuk kebutuhan desain yang semakin kompleks.

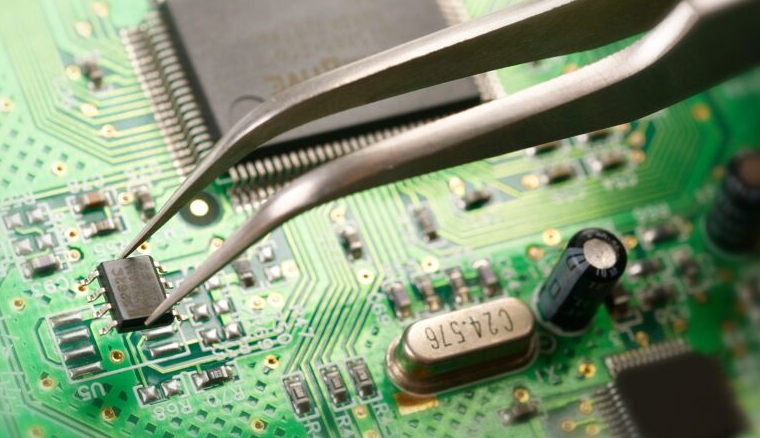

Pengertian PCB (Printed Circuit Board)

PCB atau Papan Rangkaian Cetak adalah istilah yang merujuk pada Printed Circuit Board dalam bahasa Inggris. Di Indonesia, PCB juga sering diterjemahkan menjadi Papan Sirkuit Cetak. Papan Rangkaian Cetak ini berfungsi sebagai dasar untuk menghubungkan berbagai komponen elektronik, seperti resistor, kapasitor, dan sirkuit terpadu (IC), melalui jalur konduktor yang tercetak di atasnya. Jalur-jalur ini umumnya terbuat dari bahan konduktif, seperti tembaga, yang dilapisi pada permukaan isolator, memberikan stabilitas dan keKalianlan dalam sistem elektronik.

Penemuan PCB dilakukan oleh seorang ilmuwan Austria bernama Paul Eisler pada tahun 1936. Eisler menciptakan PCB untuk digunakan dalam sebuah rangkaian radio, yang menjadi tonggak awal bagi pengembangan teknologi ini. Desain PCB yang inovatif ini memungkinkan untuk penyederhanaan proses perakitan komponen elektronik, mengurangi ukuran dan berat perangkat, serta meningkatkan keKalianlan sambungan.

Pada tahun 1943, Amerika Serikat mulai mengadopsi teknologi PCB secara luas dalam pengembangan Radio Militer. Pemanfaatan PCB dalam aplikasi militer sangat penting, karena kebutuhan akan perangkat yang lebih ringan, lebih kecil, dan lebih tahan lama menjadi prioritas utama. Teknologi ini juga terbukti sangat efektif dalam meminimalkan risiko kerusakan akibat getaran dan guncangan yang sering terjadi dalam situasi militer.

Tiga tahun setelah berakhirnya Perang Dunia II, yaitu pada tahun 1948, PCB mulai digunakan dalam produk-produk komersial oleh berbagai perusahaan di Amerika Serikat. Seiring waktu, teknologi ini semakin berkembang dan mulai diterapkan di berbagai sektor, termasuk konsumer, industri otomotif, komputer, dan banyak lagi. Saat ini, PCB menjadi komponen esensial dalam hampir semua perangkat elektronik modern, mulai dari smartphone hingga peralatan rumah tangga, berkat kemampuannya dalam menyederhanakan desain sirkuit dan meningkatkan efisiensi produksi.

Fungsi PCB

Secara umum, PCB banyak digunakan dalam perangkat komputer dan peralatan elektronik lainnya dengan beberapa fungsi utama yang sangat signifikan. Fungsi-fungsi ini mencakup:

  • Menyusun Komponen Elektronik:
    PCB berfungsi sebagai platform untuk menyusun komponen-komponen elektronik secara teratur dan terorganisir. Dengan desain yang tepat, PCB memungkinkan penempatan komponen seperti resistor, kapasitor, dan IC pada posisi yang optimal, sehingga memudahkan perakitan dan perbaikan perangkat. Struktur ini juga membantu teknisi dalam melakukan pengujian dan troubleshooting, karena setiap komponen terpasang pada lokasi yang jelas dan sesuai dengan diagram sirkuit.
  • Pengganti Kabel:
    Dalam dunia elektronik, penggunaan PCB berfungsi sebagai pengganti kabel yang seringkali memakan ruang dan dapat menimbulkan masalah konektivitas. PCB menghubungkan berbagai komponen elektronik secara langsung melalui jalur konduktif yang terintegrasi. Dengan penggunaan PCB, penghubung antar-komponen menjadi lebih efisien, membutuhkan ruang yang lebih sedikit, dan mengurangi kemungkinan kesalahan sambungan yang sering terjadi pada sistem berbasis kabel.
  • Menghubungkan Kaki Komponen:
    PCB memiliki peran penting dalam menghubungkan kaki-kaki komponen elektronik, baik itu komponen aktif seperti transistor dan IC, maupun komponen pasif seperti resistor dan kapasitor. Lapisan jalur konduktor pada PCB digunakan untuk mengarahkan aliran listrik antar-komponen, sehingga memastikan bahwa sinyal dan daya listrik dapat mengalir dengan baik tanpa hambatan. Desain jalur yang tepat juga dapat meminimalkan interferensi elektromagnetik, yang dapat mempengaruhi kinerja perangkat.
  • Tampilan yang Rapi:
    Penggunaan PCB memberikan keuntungan estetika dengan membuat tampilan suatu rangkaian elektronik menjadi lebih teratur dan rapi. Komponen-komponen yang terpasang dengan baik pada PCB memudahkan pemantauan, perawatan, dan peningkatan kinerja perangkat elektronik tersebut. Selain itu, desain PCB yang baik juga dapat meminimalkan risiko kerusakan fisik pada komponen, karena pemasangan yang rapi dan terjaga dari benturan.
Baca juga:  Pengertian Time Delay Relay (TDR) : Fungsi dan Manfaatnya

Dengan berbagai fungsi ini, PCB tidak hanya berkontribusi pada efisiensi dan kinerja perangkat elektronik, tetapi juga pada aspek keselamatan dan kemudahan dalam proses perakitan serta perawatan. Di era modern, dimana teknologi terus berkembang, peran PCB menjadi semakin krusial dalam mendukung inovasi dan desain produk elektronik yang lebih baik.

Prinsip Kerja

Setelah kita membahas pengertian, jenis-jenis, lapisan, bahan, dan fungsi PCB, sekarang kita akan membahas prinsip kerjanya. Pada rangkaian PCB, sumber arus listrik disediakan melalui terminal yang terhubung dengan catu daya. Jalur-jalur pada PCB berfungsi sebagai penghantar listrik yang mengalir dari sumber ke berbagai komponen yang terpasang. Jalur-jalur ini juga digunakan untuk menghubungkan komponen satu dengan yang lain, biasanya dengan cara menyolder kawat atau komponen secara terpadu pada permukaan PCB.

Dengan demikian, rangkaian elektronik dapat berfungsi dengan baik dan dapat dioperasikan sesuai dengan desain yang telah ditentukan. Proses penyolderan ini memastikan bahwa koneksi antar-komponen terjalin dengan kuat dan dapat menghantarkan arus listrik tanpa gangguan. Selain itu, jalur-jalur konduktif dirancang untuk meminimalkan resistansi, sehingga mengurangi kehilangan daya dan meningkatkan efisiensi operasional perangkat.

Penggunaan PCB memiliki beberapa keuntungan yang signifikan, di antaranya:

  • Merangkai Komponen yang Kecil:
    PCB digunakan sebagai wadah untuk menyambungkan komponen-komponen kecil yang mungkin sulit untuk dirangkai secara manual. Dengan adanya PCB, komponen-komponen kecil tersebut dapat terhubung dengan rapi dan efisien, sehingga memudahkan proses perakitan dan penghematan ruang.
  • Pengendalian Frekuensi:
    Dalam aplikasi tertentu, PCB dapat digunakan untuk mengendalikan frekuensi dalam rangkaian elektronik, terutama dalam sirkuit osilator dan filter. Dengan desain yang tepat, PCB memungkinkan pengaturan frekuensi yang diinginkan, sehingga meningkatkan performa rangkaian dalam mengolah sinyal.
  • Keamanan yang Lebih Baik:
    Penggunaan PCB meningkatkan keamanan peralatan elektronik. Komponen-komponen dalam PCB tidak bersentuhan langsung satu sama lain, sehingga risiko kerusakan akibat kontak tidak diinginkan, seperti korsleting, dapat dikurangi. Desain yang terencana juga membantu dalam mendistribusikan panas secara merata, mencegah overheating.
  • Kemudahan Pemeliharaan:
    Jika terjadi masalah atau kerusakan pada komponen, penggunaan PCB memudahkan dalam mencari sumber masalah. Dengan menggunakan multimeter atau alat pengukur lainnya, kita dapat memeriksa setiap jalur dan komponen pada PCB untuk menemukan kerusakan yang mungkin terjadi. Ini menghemat waktu dan usaha dalam proses pemeliharaan.
  • Kustomisasi Jalur Komponen:
    Selain itu, kita juga dapat membuat jalur komponen sendiri yang kemudian dihubungkan ke PCB. Hal ini sering digunakan dalam membuat power supply sederhana atau prototipe rangkaian lainnya yang sering digunakan dalam praktikum mahasiswa. Dengan mencetak atau mendesain jalur secara manual, pengguna dapat menyesuaikan sirkuit sesuai dengan kebutuhan spesifik proyek.
Baca juga:  Pengertian Piezoelectric Buzzer : Cara Kerja dan Spesifikasi Lengkapnya

Dengan semua keuntungan ini, tidak mengherankan bahwa PCB telah menjadi komponen fundamental dalam desain dan produksi perangkat elektronik modern. Kemampuannya untuk menyederhanakan perakitan, meningkatkan keamanan, dan memudahkan pemeliharaan menjadikannya pilihan yang ideal dalam industri elektronik saat ini.

Jenis-Jenis PCB

PCB, atau Printed Circuit Board, secara umum dapat dikategorikan ke dalam dua jenis berdasarkan karakteristiknya. Pemilihan jenis PCB yang tepat sangat penting untuk memastikan kinerja optimal dari rangkaian elektronik yang dirancang. Berikut adalah jenis-jenis PCB berdasarkan jumlah lapisannya:

1. Single Sided PCB

Single Sided PCB, atau Papan Rangkaian Cetak satu sisi, adalah jenis PCB yang terdiri dari satu lapisan tembaga yang ditempel pada satu sisi substrat PCB. Jenis ini paling sederhana dalam desain dan umumnya digunakan dalam rangkaian elektronik yang sederhana, seperti perangkat konsumen dasar, mainan, dan lampu LED.

Kelebihan dari single sided PCB adalah biaya produksi yang relatif lebih murah dan proses pembuatan yang lebih cepat. Namun, keterbatasan jumlah jalur konduktif membuatnya kurang cocok untuk aplikasi yang memerlukan banyak komponen atau kompleksitas tinggi.

2. Double Sided PCB

Double Sided PCB, atau Papan Rangkaian Cetak dua sisi, adalah jenis PCB yang terdiri dari dua lapisan tembaga yang ditempel pada kedua sisi substrat PCB. Jenis PCB ini memiliki keunggulan dalam hal kapasitas dan fleksibilitas desain, karena memungkinkan lebih banyak komponen untuk dipasang pada kedua sisi.

Terdapat lubang pada PCB double sided yang berfungsi sebagai jalur penghubung antara lapisan tembaga di satu sisi dengan lapisan tembaga di sisi lainnya. Ini memungkinkan desain yang lebih kompleks dan efisien, sehingga banyak digunakan dalam perangkat elektronik yang lebih canggih, seperti perangkat komunikasi, peralatan industri, dan komputer.

3. Multilayer PCB

Multilayer PCB, atau Papan Rangkaian Cetak multilapis, adalah jenis PCB yang terdiri dari beberapa lapisan substrat dan lapisan tembaga yang dipisahkan oleh lapisan insulator. Jenis PCB ini umumnya digunakan dalam rangkaian elektronik yang kompleks, di mana ruang menjadi faktor penting.

Multilayer PCB dapat terdiri dari 4 lapisan, 6 lapisan, 8 lapisan, 10 lapisan, hingga 16 lapisan, tergantung pada kompleksitas dan kebutuhan rangkaian tersebut. Dengan memiliki banyak lapisan, multilayer PCB dapat mendukung lebih banyak komponen, meningkatkan kepadatan sirkuit, dan mengurangi interferensi elektromagnetik. Jenis ini sering digunakan dalam aplikasi kritis, seperti perangkat medis, komputer, dan sistem komunikasi canggih.

Dengan memahami berbagai jenis PCB ini, para desainer dan insinyur dapat memilih jenis yang paling sesuai untuk aplikasi spesifik mereka. Setiap jenis PCB menawarkan kelebihan dan keterbatasan masing-masing, sehingga penting untuk mempertimbangkan faktor seperti biaya, kompleksitas, dan ukuran saat membuat keputusan desain.

Jenis-Jenis PCB Berdasarkan Fleksibilitasnya

Selain berdasarkan jumlah lapisan, PCB juga dapat dibedakan berdasarkan fleksibilitasnya. Berikut ini adalah jenis-jenis PCB berdasarkan fleksibilitasnya:

1. Rigid PCB

Rigid PCB merujuk pada Papan Rangkaian Cetak yang kaku dan tidak fleksibel. PCB jenis ini terbuat dari bahan substrat padat seperti fiberglass yang dirancang untuk tidak dapat dilipat atau dibengkokkan.

2. Flex PCB

Flex PCB atau Papan Rangkaian Cetak Fleksibel adalah jenis PCB yang menggunakan substrat berbahan plastik yang fleksibel. PCB ini dapat dibengkokkan tanpa merusak rangkaian yang ada pada PCB tersebut.

3. Rigid-Flex PCB

Rigid-Flex PCB merupakan kombinasi antara Rigid PCB dan Flex PCB. PCB jenis ini terdiri dari bagian Rigid PCB yang kaku dan bagian Flex PCB yang fleksibel. Biasanya, bagian Rigid PCB dihubungkan dengan bagian Flex PCB untuk mencapai fungsionalitas yang diinginkan.

Lapisan PCB dan Bahan-Bahannya

Secara struktur, PCB dapat diibaratkan seperti kue lapis yang terdiri dari beberapa lapisan yang dilaminasi menjadi satu kesatuan yang disebut dengan PCB.

Ada beberapa jenis PCB berdasarkan jumlah lapisan tembaga, seperti Single Sided (satu lapis tembaga), Double Sided (dua lapis tembaga), dan Multilayer PCB (beberapa lapisan tembaga).

Berikut adalah struktur dan komposisi stKalianr dari PCB (Printed Circuit Board):

Baca juga:  Cara Merakit Transistor Final Secara Paralel dengan Tepat

1. Substrat (Lapisan LKaliansan)

Substrat atau lapisan dasar PCB biasanya terbuat dari bahan seperti FR2 (kertas resin sintetis) atau FR4 (anyaman fiberglass dilapisi dengan resin epoksi). FR2 memiliki harga lebih rendah, sementara FR4 memiliki daya serap air yang rendah, properti isolasi yang baik, dan tahan suhu tinggi.

2. Tembaga (Copper)

Lapisan tembaga tipis dilaminasi ke lapisan substrat dengan suhu tinggi dan perekat khusus. Untuk Single Sided PCB, lapisan tembaga hanya ada di satu sisi substrat, sedangkan Double Sided PCB memiliki lapisan tembaga di kedua sisinya. PCB multilayer dapat memiliki lapisan tembaga hingga 16 atau lebih, tergantung pada desain dan kebutuhan rangkaian.

3. Soldermask

Soldermask adalah lapisan pelindung di atas lapisan tembaga yang mencegah kontak atau hubungan yang tidak diinginkan. Lapisan soldermask ini tidak ditempatkan di bagian yang akan disolder, sehingga memudahkan proses soldering. Soldermask umumnya berwarna hijau, tetapi juga dapat memiliki warna lain seperti biru dan merah.

4. Silkscreen

Silkscreen adalah lapisan cetakan huruf, angka, dan simbol pada PCB. Biasanya berwarna putih atau hitam, silkscreen berfungsi sebagai tKalian atau indikator untuk komponen-komponen elektronika pada PCB, memudahkan proses perakitan.

Dengan struktur dan komposisi ini, PCB dapat memainkan peran penting dalam menyediakan jalur konduktor, menghubungkan komponen, dan mendukung fungsi elektronik yang diinginkan.

Aplikasi atau Software untuk Layout PCB

Berikut adalah beberapa aplikasi atau perangkat lunak yang digunakan untuk membuat layout PCB:

1. Zenit PCB

Zenit PCB merupakan aplikasi yang cocok digunakan oleh para profesional. Aplikasi ini dapat membantu dalam membuat proyek dengan cepat dan efisien.

2. Osmond PCB

Osmond PCB adalah aplikasi PCB yang sangat fleksibel. Aplikasi ini memiliki banyak fitur dan ukuran papan yang tidak terbatas. Osmond PCB juga menawarkan jumlah komponen yang lebih banyak dibandingkan dengan perangkat lunak lainnya. Aplikasi ini dapat diunduh secara gratis.

3. Express PCB

Express PCB adalah aplikasi yang cocok digunakan oleh pemula. Antarmukanya yang sederhana membuatnya mudah digunakan, terutama bagi pemula. Gunakan Express PCB untuk membuat layout PCB dengan mudah.

4. Design Spark PCB

Design Spark PCB adalah salah satu aplikasi PCB yang populer. Aplikasi ini mudah dipelajari dan digunakan. Design Spark PCB juga dapat digunakan secara gratis.

5. Eagle PCB

Eagle PCB adalah aplikasi layout PCB yang banyak digunakan di Indonesia. Aplikasi ini memiliki banyak fitur yang berguna. Meskipun Eagle PCB tidak gratis, tetapi terdapat versi gratis dengan fitur terbatas yang dapat membantu menghemat biaya.

Pilihan aplikasi ini dapat disesuaikan dengan tingkat keahlian dan kebutuhan pengguna dalam membuat layout PCB.

Penutup

Dalam dunia elektronik yang terus berkembang, pemahaman mengenai pengertian PCB dan berbagai jenisnya menjadi sangat penting bagi para profesional maupun penggemar. PCB, atau Papan Rangkaian Cetak, tidak hanya berfungsi sebagai sarana untuk menghubungkan komponen elektronik, tetapi juga memainkan peranan vital dalam memastikan efisiensi, keamanan, dan keKalianlan perangkat. Dengan berbagai jenis seperti Single Sided, Double Sided, dan Multilayer PCB, setiap desain memiliki karakteristik dan aplikasi yang berbeda, yang memungkinkan inovasi dan pengembangan teknologi yang lebih maju.

Dengan demikian, mempelajari dan memahami karakteristik serta fungsi PCB akan memberikan dasar yang kuat dalam merancang dan menciptakan rangkaian elektronik yang berkualitas tinggi. Seiring dengan kemajuan teknologi, penggunaan PCB akan semakin meluas, membuka peluang baru dalam dunia elektronik dan memberikan dampak positif bagi berbagai sektor industri. Oleh karena itu, mari kita terus eksplorasi dan kembangkan pengetahuan kita tentang PCB untuk menghadapi tantangan dan peluang di masa depan. Semoga informasi dari bengkeltv.id mengenai Pengertian PCB ini bermanfaat untuk Kalian.
