Persamaan Flyback JF0501 : Terlengkap

Posted on

Bengkeltv.id – Persamaan Flyback JF0501 : Terlengkap. Untuk menemukan persamaan Flyback JF0501, ada beberapa langkah yang perlu dilakukan. Pertama, Anda perlu mengetahui spesifikasi teknis dari transformer tersebut, seperti tegangan input, arus output, jumlah lilitan, dan sebagainya.

Setelah mengetahui spesifikasi teknis tersebut, Anda dapat menggunakan persamaan dasar untuk menghitung parameter lainnya. Beberapa persamaan yang umum digunakan dalam perhitungan flyback transformer antara lain persamaan dasar transformator, persamaan arus maksimum primer, dan persamaan tegangan output.

Namun, untuk mendapatkan persamaan yang akurat dan sesuai dengan model Flyback JF0501, Anda dapat mencari referensi dari buku atau artikel teknis yang membahas tentang komponen tersebut. Dalam referensi tersebut, biasanya terdapat persamaan lengkap yang dapat digunakan untuk menghitung nilai-nilai yang dibutuhkan.

Dalam industri elektronik, memahami persamaan dan prinsip kerja dari komponen elektronik sangat penting untuk merancang dan mengembangkan aplikasi elektronik yang efektif dan efisien. Oleh karena itu, mempelajari persamaan Flyback JF0501 dapat memberikan manfaat yang besar bagi para profesional dan pelajar di bidang teknik elektronik.

Apa Itu Flyback

Flyback adalah jenis transformator yang banyak digunakan dalam aplikasi elektronik. Transformator ini memiliki dua kumparan, yaitu kumparan primer dan kumparan sekunder, yang terpisah oleh inti transformator.

Prinsip kerja Flyback didasarkan pada penggunaan sumber tegangan DC yang diputus-putus secara periodik untuk membangkitkan tegangan tinggi pada kumparan sekunder transformator. Ketika sumber tegangan DC dinyalakan, arus mengalir melalui kumparan primer, menghasilkan medan magnetik pada inti transformator. Kemudian, ketika sumber tegangan DC dimatikan, medan magnetik tersebut mengalami perubahan yang menyebabkan terbentuknya tegangan induksi tinggi pada kumparan sekunder.

Baca juga:  Pengertian Desibel dan Cara Menghitungnya Secara Lengkap

Flyback sering digunakan dalam aplikasi yang memerlukan tegangan tinggi pada output, seperti pada aplikasi monitor CRT, sumber daya tinggi, dan pengontrol motor DC. Selain itu, Flyback juga digunakan dalam aplikasi yang memerlukan galvanisasi, yaitu memisahkan sirkuit listrik dari sumber daya listrik utama.

Meskipun Flyback memiliki banyak keuntungan dalam aplikasi elektronik, namun juga memiliki beberapa kelemahan seperti radiasi elektromagnetik dan efisiensi rendah pada tegangan rendah. Oleh karena itu, perlu dilakukan perancangan yang cermat dan pemilihan material yang tepat untuk meminimalkan kelemahan tersebut.

Fungsi PIN Flyback

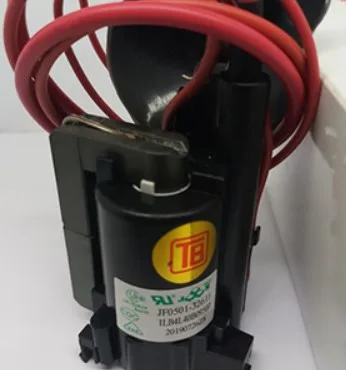

Persamaan Flyback JF0501

Sebelum membahas persamaan Flyback JF0501-32611, penting untuk mengetahui fungsi komponen pada mesin TV. Pin atau kaki Flyback memiliki fungsi-fungsi berikut:

  • High Voltage (HV): Bagian Anode atau Kop terhubung ke CTR dan menghasilkan tegangan sangat tinggi sekitar 10 – 30 kV.
  • Kabel Screen: Terhubung ke kaki CTR di bagian belakang, berfungsi mengatur kecerahan tampilan.
  • Kabel Focus: Terhubung ke kaki CTR (G3/G4) berfungsi mengatur fokus tampilan.
  • HOT: Colector yang terhubung ke transistor penguat horizontal bagian kolektor. Ketika Flyback JF0501-32611 bekerja, kaki ini akan menghasilkan tegangan tinggi.
  • Dioda Dumper: Terdapat pada TV dengan rangkaian East West (EW), namun tidak semua Flyback memiliki PIN ini karena kebanyakan sudah satu paket dengan transistor horizontal.
  • B+: Terhubung ke power supply utama yang merupakan tegangan kerja untuk Flyback.
  • Ground: Berfungsi sebagai grounding atau negatif.
  • AFC: Berfungsi untuk menstabilkan frekuensi osilator horizontal.
  • ABL: Berfungsi untuk mengatur dan membatasi sinar elektron yang menuju ke rangkaian RGB secara otomatis.

Persamaan Flyback JF0501-32611

Persamaan Flyback JF0501

Setiap TV memiliki persamaan Flyback TV yang sesuai dengan mereknya masing-masing. Persamaan Flyback untuk setiap merek TV disesuaikan dengan data PIN out Flyback yang digunakan pada merek TV tersebut.

Baca juga:  Cara Menonaktifkan Kunci Layar Samsung dengan Mudah

Oleh karena itu, wajar jika setiap merek TV menggunakan Flyback yang berbeda-beda. Hal ini juga berlaku untuk persamaan Flyback pengganti, jika Flyback original tidak dapat dipasang karena tidak ada penggantinya.

Dalam hal ini, setiap Flyback TV memiliki persamaan masing-masing, termasuk Flyback JF0501-32611. Untuk TV Sanyo, Flyback JF0501-32611 memiliki persamaan yang dapat dengan mudah ditemukan.

Berikut ini adalah PIN Out Flyback JF0501-32611 dan juga persamaan dari Flyback JF0501-32611.

Data Pin Out Flyback JF0501-32611 / 1LB40B09500

1-Col_2-B+130 v_3-Nc 4-85v 5-AFC_6 dan 7-ABL_8-low B_9-HT_10-Gnd

Flyback ini digunakan pada TV Sanyo dengan Chasis FC8A, dan TV Sanyo menggunakan beberapa komponen penting lainnya seperti yang tercantum di bawah ini:

  • Bagian regulator : STR W6753
  • Vert : LA 78141 / LA 78040
  • Audio : LA42205
  • Transistor Horizontal : C6093 / C6092 / C6090

Adapun persamaan lain dari Flyback JF0501-32611 adalah sebagai berikut:

  • 21 inch L 40 B 15300 / L40B17100
  • JF0501-32639 (Sanyo Slim 21 inch)
  • COL _B+115V_NC(lowb)_185V_AFC_NC_ABL_Low B(nc)_H_GND
  • BSC26 – 2629S part no: 1LB4L40B07500
  • BSC26 – 2670S / 1LB4L40808000 (Flat)
  • Col_B+140v_Nc_Video 185v_Afc_Nc_Abl_Low B_H_Gnd
  • Tr Hor D2634

Itulah persamaan Flyback JF0501-32611 / 1LB40B09500 yang dapat digunakan sebagai pengganti flyback pada TV Sanyo ketika flyback original tidak tersedia. Persamaan setiap flyback TV akan berbeda-beda tergantung pada tipe TV-nya. Hal yang sama berlaku untuk persamaan Flyback BSC25-T1010A yang akan berbeda dengan Flyback JF0501-32611.

Harga Persamaan Flyback JF0501-32611

Kalian dapat dengan mudah mendapatkan Flyback JF0501-32611 di toko-toko elektronik terdekat atau melalui toko online. Harganya relatif terjangkau dan bervariasi, baik di toko elektronik maupun toko online.

Harga untuk Flyback JF0501-32611 biasanya sekitar Rp. 65.000,-. Sedangkan harga untuk persamaan Flyback tersebut tidak jauh berbeda, berkisar antara Rp. 60.000,- hingga Rp. 65.000,-

Baca juga:  Penyebab & Cara Memperbaiki Otomatis Setrika Philips Yang Tidak Panas

Ciri-Ciri Flyback Rusak

Flyback yang rusak dapat menimbulkan masalah pada aplikasi elektronik yang digunakan. Beberapa ciri-ciri flyback yang rusak antara lain:

Tidak ada output atau output yang rendah

Salah satu ciri-ciri yang paling umum dari flyback yang rusak adalah ketika tidak ada output atau output yang rendah pada aplikasi elektronik yang digunakan. Hal ini terjadi karena flyback yang rusak tidak dapat menghasilkan tegangan atau arus yang dibutuhkan.

Bunyi berdengung

Jika terdengar suara berdengung atau berdesing dari transformator, kemungkinan besar flyback sudah rusak. Suara ini disebabkan oleh getaran pada inti transformator akibat kerusakan internal.

Bau terbakar

Jika tercium bau terbakar dari aplikasi elektronik yang digunakan, kemungkinan flyback sudah rusak. Bau terbakar ini terjadi akibat panas yang dihasilkan oleh flyback yang berlebihan akibat kerusakan internal.

Kerusakan fisik

Kerusakan fisik pada inti transformator atau kumparan juga dapat menjadi ciri-ciri flyback yang rusak. Hal ini dapat terlihat dari goresan, patah atau terbakar pada bagian fisik dari flyback.

Jika Kalian mencurigai flyback rusak, sebaiknya segera diperbaiki atau diganti dengan yang baru. Perlu diingat bahwa flyback yang rusak dapat menyebabkan kerusakan pada aplikasi elektronik yang lebih parah jika dibiarkan terus digunakan.

Penutup

Demikianlah ulasan dari bengkeltv.id mengenai Persamaan Flyback JF0501. Dalam artikel ini, telah dijelaskan mengenai persamaan flyback JF0501 dan beberapa informasi penting lainnya terkait flyback.

Diharapkan informasi yang telah disajikan dapat membantu para pembaca untuk memahami lebih lanjut mengenai flyback dan komponen elektronik lainnya yang terkait. Terima kasih telah membaca artikel ini, semoga bermanfaat bagi Kalian.
