Pengertian Bearing : Fungsi dan Jenis-Jenis Bearing

Posted on

Bengkeltv.idPengertian Bearing : Fungsi dan Jenis-Jenis Bearing. Bearing adalah komponen mekanis yang sering digunakan dalam berbagai mesin dan peralatan industri untuk mengurangi gesekan antara bagian yang bergerak. Fungsi utama bearing adalah untuk mendukung beban, memfasilitasi perputaran atau pergerakan linier, dan memperpanjang usia pakai komponen mesin. Dengan kata lain, bearing memungkinkan mesin atau alat berfungsi dengan lebih efisien dan tanpa hambatan yang disebabkan oleh gesekan yang berlebihan.

Jenis-jenis bearing sangat beragam, dan masing-masing dirancang untuk aplikasi tertentu, baik itu untuk menahan beban radial, aksial, atau keduanya. Ada berbagai macam bearing yang digunakan dalam industri otomotif, mesin, alat berat, hingga peralatan elektronik. Dalam artikel ini, kita akan membahas lebih dalam mengenai pengertian bearing, fungsi-fungsi pentingnya dalam dunia industri, serta berbagai jenis bearing yang sering digunakan beserta aplikasinya.

Pengertian Bearing

Bearing, atau yang lebih dikenal dengan sebutan bantalan, adalah komponen penting dalam mesin yang berfungsi untuk mengurangi gesekan antara dua bagian yang saling bergerak, sehingga memungkinkan pergerakan tersebut berlangsung sesuai dengan fungsinya. Komponen utama yang terlibat dalam proses ini adalah batang poros (shaft) dan lubang tempat poros berputar. Tanpa adanya bearing, gesekan antara batang poros dan lubang bisa menyebabkan kerusakan, seperti memperbesar lubang atau memperkecil batang poros, yang pada akhirnya merusak permukaan kedua bagian tersebut.

Fungsi utama bearing adalah sebagai perantara antara batang poros dan lubang shaft, mengurangi gesekan yang terjadi. Meskipun bearing juga akan mengalami gesekan, tingkat gesekan ini jauh lebih rendah dibandingkan jika kedua bagian tersebut bersentuhan langsung tanpa adanya bantalan.

Bearing sangat umum digunakan dalam berbagai jenis mesin karena kemampuannya untuk mempermudah pergerakan serta mengurangi gesekan, sehingga meningkatkan efisiensi dan umur pakai mesin. Secara umum, bearing dibagi menjadi dua tipe utama: bearing kontak dan non-kontak.

Bearing kontak melibatkan mekanisme kontak langsung antara bagian-bagian yang bergerak, dengan menggunakan sistem sliding (geser), rolling (gelinding), atau flexural (lentur). Sementara itu, bearing non-kontak menggunakan fluida atau magnet untuk menghubungkan bagian luar dan dalam bearing, sehingga mengurangi gesekan statis secara signifikan.

Kode Bearing

Kode bearing adalah sistem penKalianan yang digunakan untuk mengidentifikasi spesifikasi teknis suatu bearing, termasuk ukuran, jenis, dan karakteristik lainnya. Sebagai contoh, kode bearing seperti 6301 menunjukkan jenis dan ukuran bearing tertentu. Kode 6301 mengindikasikan bahwa bearing tersebut adalah bearing bola dengan diameter dalam 12mm, diameter luar 37mm, dan ketebalan 12mm.

Kode bearing sangat penting karena memudahkan pemilihan bearing yang tepat untuk berbagai aplikasi, seperti pada motor atau mesin lainnya. Dengan kode ini, pengguna dapat dengan mudah mengetahui spesifikasi teknis yang dibutuhkan, seperti ukuran dan jenis bearing, untuk memastikan kecocokan dengan komponen yang digunakan.

Namun, perlu diingat bahwa kode bearing tidak selalu langsung menunjukkan dimensi fisik secara keseluruhan. Sebagai contoh, angka “6” dalam kode 6301 mengacu pada jenis bearing (bola), angka “3” menunjukkan seri ketebalan bearing, dan “01” menunjukkan diameter dalam. Meskipun kode ini memberi gambaran tentang ukuran dan tipe, dimensi sebenarnya dapat berbeda, seperti diameter dalam 12mm, diameter luar 37mm, dan ketebalan 12mm.

Selain itu, kode bearing juga bisa mencakup informasi tambahan seperti material pembuatan, kecepatan rotasi maksimum, kapasitas beban, dan spesifikasi lainnya, tergantung pada stKalianr penamaan yang diterapkan oleh produsen. Meskipun stKalianr penamaan dapat bervariasi antara produsen dan negara, ada kesamaan umum dalam cara spesifikasi bearing disusun untuk memudahkan identifikasi.

Baca juga:  Apa Itu Bearing? Fungsi, Jenis dan Prinsip Kerjanya

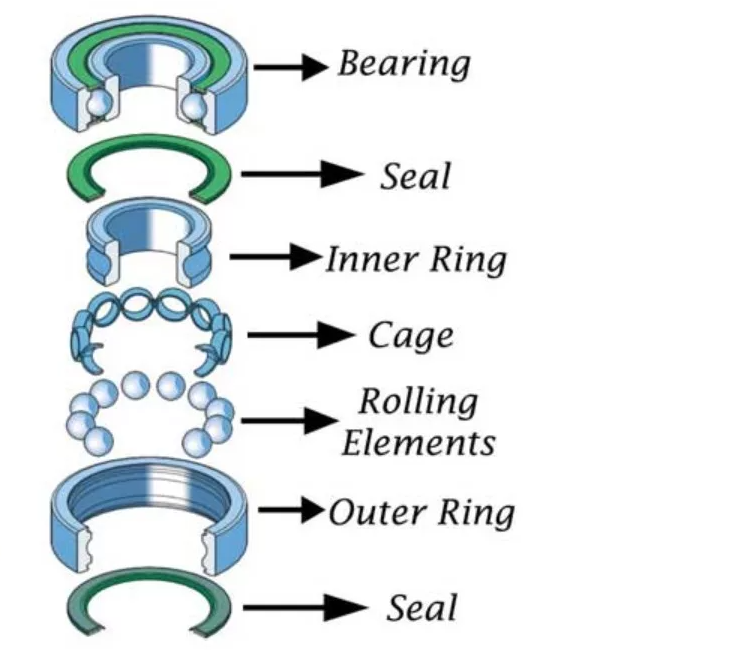

Bagian-Bagian Bearing

Setelah memahami pengertian bearing, penting untuk mengetahui bahwa semua jenis bearing memiliki komponen-komponen dasar yang serupa.

Berikut adalah bagian-bagian utama dari sebuah bearing:

Pengertian Bearing

  • Cincin Dalam dan Cincin Luar
    Cincin dalam (inner ring) adalah bagian yang berhubungan langsung dengan batang poros (shaft), sementara cincin luar (outer ring) ditempatkan di slot bearing. Kedua cincin ini biasanya terbuat dari bahan chrome alloy steel berkualitas tinggi, yang memiliki kekerasan cukup untuk menahan beban berat dan dapat digunakan dalam jangka panjang. Baik cincin dalam maupun cincin luar dilengkapi dengan raceway, yaitu jalur tempat elemen-elemen berputar atau rolling elements bergerak.
  • Elemen Menggelinding (Rolling Element)
    Elemen menggelinding bisa berupa bola, silinder, kerucut, atau bentuk lainnya. Bagian ini terbuat dari material khusus seperti chrome alloy steel, keramik, atau plastik. Elemen ini berputar di sepanjang raceway dan dipisahkan oleh cage atau retainer untuk menjaga jarak antara elemen-elemen tersebut.
  • Cage atau Retainer
    Cage berfungsi untuk memisahkan dan menjaga jarak antar elemen menggelinding. Biasanya, cage terbuat dari baja, kuningan, atau plastik. Cage dari logam padat biasanya diproduksi melalui proses permesinan, sementara cage dari lembaran logam umumnya dibentuk menggunakan teknik penekanan. Cage plastik dapat dibuat dari plastik padat atau dengan teknik cetakan injeksi.
  • Seal atau Shield
    Tidak semua jenis bearing dilengkapi dengan seal atau shield. Fungsinya adalah untuk menutup bearing agar kotoran, debu, atau partikel lainnya tidak masuk ke dalam. Bagian ini sangat penting untuk menjaga keawetan dan kinerja bearing, melindunginya dari kontaminasi eksternal yang bisa mempercepat keausan.

Masing-masing komponen ini bekerja bersama untuk memastikan bearing dapat berfungsi dengan efisien dan tahan lama, mengurangi gesekan dan meningkatkan performa mesin.

Fungsi Bearing

Masih dalam pembahasan Pengertian Bearing, Nah berikutnya bearing atau bantalan adalah komponen mesin yang kecil namun memiliki peran yang sangat vital dalam operasional sebuah mesin. Bearing memegang beberapa fungsi penting dalam mekanisme kerja mesin, antara lain:

1. Mengurangi Gesekan

Bearing berfungsi untuk mengurangi gesekan antara dua komponen atau kerangka yang saling bergerak. Dengan adanya bearing, gesekan yang terjadi saat dua bagian bergerak dapat diminimalkan, sehingga menghindari kerusakan akibat gesekan tersebut.

2. Menahan Beban

Bearing dirancang untuk menahan beban radial dan/atau aksial pada batang poros yang berputar. Fungsi ini sangat penting untuk mendistribusikan beban dengan lebih merata, mengurangi tekanan pada komponen mesin, dan memperpanjang umur operasional mesin.

3. Memudahkan Gerakan

Dengan adanya bearing, gerakan mesin menjadi lebih lancar dan sesuai dengan yang diinginkan. Bearing memungkinkan komponen mesin bergerak dengan efisien, mengurangi gesekan yang dapat menghambat pergerakan, dan memastikan operasi mesin yang lebih halus

4. Perlindungan Poros

Bearing juga berperan penting dalam melindungi batang poros agar tidak bergesekan langsung dengan rumah poros. Hal ini penting untuk menghindari kerusakan pada poros dan komponen mesin lainnya yang dapat disebabkan oleh gesekan langsung.

5. Mencegah Benturan

Bearing berfungsi untuk mencegah benturan antara dua komponen yang saling bersentuhan. Dengan cara ini, bearing menjaga integritas struktural komponen mesin dan mencegah kerusakan prematur akibat benturan atau tabrakan yang berlebihan.

Baca juga:  Fungsi Gear Reduction Box Secara Lengkap

6. Stabilitas Mesin

Bearing berperan dalam menjaga stabilitas gerakan mesin. Dengan membantu mesin bergerak dengan lebih stabil, bearing berkontribusi pada kinerja yang lebih efisien dan lancar, serta meningkatkan daya tahan mesin secara keseluruhan.

Memahami fungsi-fungsi bearing ini sangat penting, terutama dalam memilih desain dan jenis bearing yang tepat untuk aplikasi tertentu. Pemilihan yang tepat akan memastikan efisiensi operasional dan kinerja mesin yang optimal.

Prinsip Kerja Bearing

Bearing atau bantalan memiliki prinsip kerja yang cukup sederhana, namun sangat efektif dalam menjaga operasi mesin berjalan dengan lancar. Prinsip kerja bearing berkebalikan dengan roda gigi.

Roda gigi memiliki fungsi untuk mentransmisikan putaran dari satu bagian ke bagian lain dalam sistem mekanik.

Ini berarti bahwa roda gigi membantu dalam meneruskan atau mengubah gerakan dari satu bagian ke suatu bagian lainnya dalam sistem.

Sebaliknya, prinsip kerja bearing adalah untuk mencegah transmisi gerakan atau putaran dari satu bagian ke bagian lain.

Dengan kata lain, bearing berfungsi untuk mencegah penyebaran gerakan yang tidak diinginkan dari satu bagian mesin ke bagian lainnya.

Dalam operasinya, bearing memberikan jalur bagi bagian mesin yang berputar (seperti poros atau shaft) untuk bergerak dengan gesekan minimal.

Bearing memfasilitasi pergerakan ini dengan memberikan permukaan yang halus dan keras (dalam bentuk bola, silinder, atau elemen bergulir lainnya) di antara bagian-bagian mesin yang berputar dan struktur penyangga.

Elemen-elemen ini bergulir di antara cincin dalam dan cincin luar bearing, yang memungkinkan bagian mesin yang berputar (seperti poros) untuk bergerak dengan lebih lancar dan efisien, sementara menahan dan membatasi gerakan di arah lainnya.

Dengan demikian, bearing membantu memisahkan gerakan bagian mesin yang berputar dari bagian lainnya, dan ini adalah prinsip kerja utama dari bearing

Jenis-Jenis Bearing

Sudah memahami Pengertian Bearing? Lalu setiap tipe bearing mempunyai aplikasinya masing-masing. Seorang insinyur mesin harus faham mengenai aplikasi, batasan, prinsip operasi dasar dari sebuah bearing sehingga bisa memilih bearing yang tepat.

Berikut macam macam bearing beserta aplikasinya:

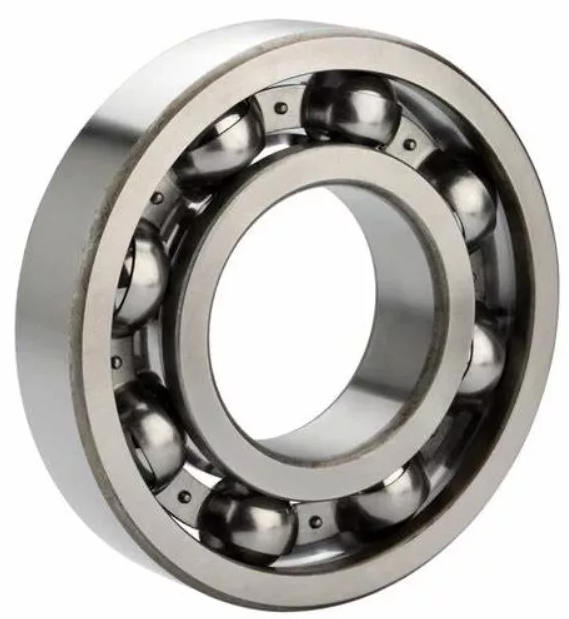

1. Ball bearings

Pengertian Bearing
Ball Bearing adalah salah satu tipe bearing yang paling banyak digunakan karena mampu menahan beban radial dan aksial.

Namun, jenis bearing ini terbatas untuk menangani beban yang relatif ringan. Ball Bearing terdiri dari elemen bulat atau bola yang bergerak, yang diletakkan di antara cincin dalam dan cincin luar.
Elemen-elemen ini berfungsi untuk mendukung beban poros (shaft) yang berputar dan meredam gesekan antara putaran poros dan bagian mesin yang tetap.

Komponen-komponen dari ball bearing ini dapat diganti jika terjadi kerusakan atau masalah. Ball bearing juga sering dikenal dengan istilah rolling elements bearing atau anti-friction bearing.

Berikut adalah beberapa pertimbangan saat memilih ball bearings:

  • Pilihan ideal untuk aplikasi yang membutuhkan putaran cepat dan presisi tinggi.
  • Tersedia dalam berbagai bentuk stKalianr.
  • Mampu menangani beban radial dan aksial dengan konfigurasi tertentu.

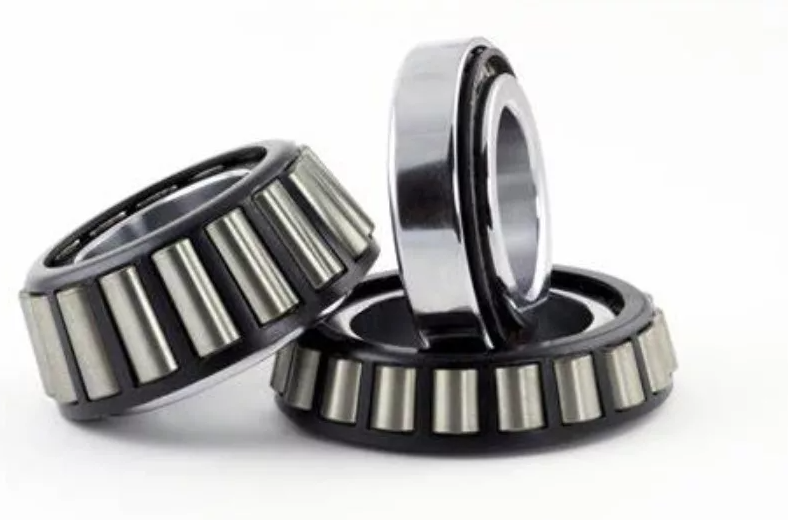

2. Roller bearings

Pengertian Bearing
Roller bearing dirancang secara khusus untuk menangani beban yang lebih berat dibandingkan dengan ball bearing.

Hal ini disebabkan oleh desain roller berbentuk silinder yang memungkinkan distribusi beban menyebar pada area yang lebih luas.

Baca juga:  Apa Itu Gasket? Pengertian, Fungsi, dan Jenis-Jenisnya

Namun, kelemahan dari jenis bearing ini adalah kurang mampunya dalam menangani beban aksial atau dorongan.

Roller bearing terdiri dari elemen-elemen gelinding yang diletakkan di antara cincin dalam dan cincin luar. Jenis bearing ini umumnya digunakan untuk mendukung putaran poros yang memiliki beban berat.

Berikut beberapa pertimbangan saat memilih roller bearing:

  • Memiliki kapasitas menangani beban yang lebih besar dibandingkan dengan ball bearings.
  • Tidak efisien dalam menangani beban aksial atau dorongan.

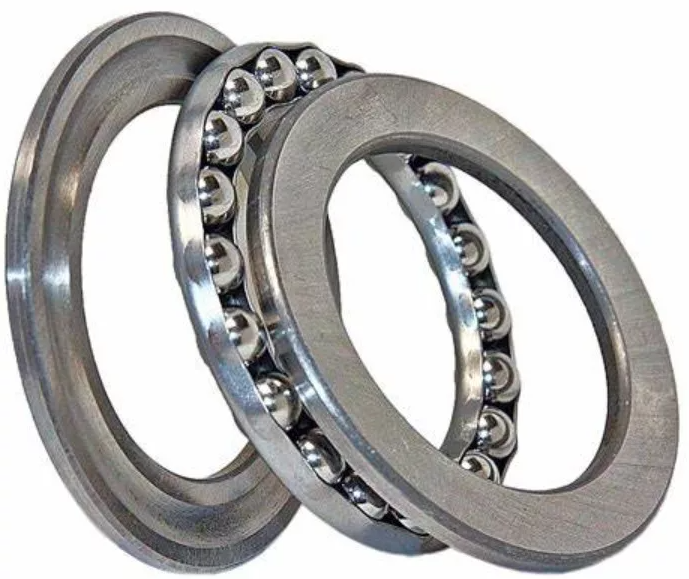

3. Ball Thrust Bearings

Pengertian Bearing
Jenis bearing ini dirancang khusus untuk aplikasi dengan kecepatan putaran dan beban aksial yang relatif rendah. Sebagai contoh, ball thrust bearing sering digunakan pada mekanisme penyangga kursi putar.

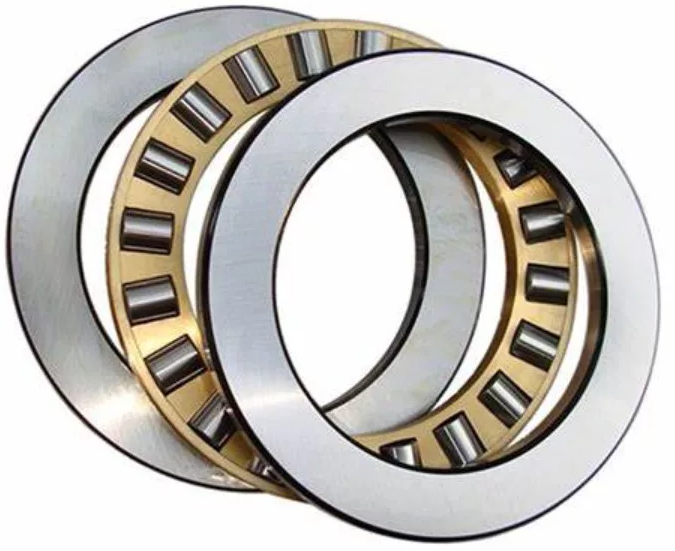

4. Roller Thrust Bearings

Pengertian Bearing
Jenis bearing ini memiliki kemiripan dengan ball thrust bearing dimana keduanya diperuntukkan untuk menangani beban aksial.

Namun, seperti yang telah disebutkan sebelumnya, roller bearing mampu menangani beban yang lebih berat dibandingkan dengan ball bearing.

Roller thrust bearings biasanya digunakan pada berbagai aplikasi, termasuk pada roda gigi helikal dalam transmisi mobil. Dealer mobil di dekat sini

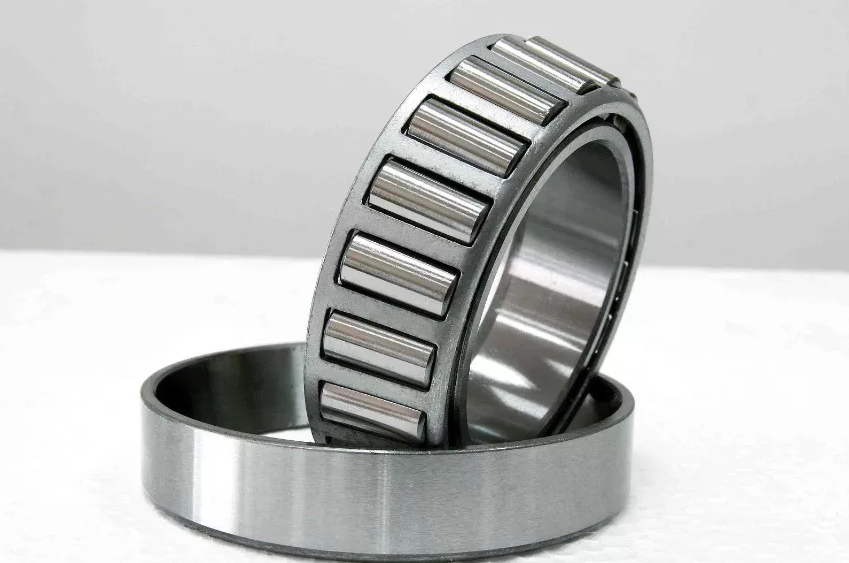

5. Tapered Roller Bearings

Pengertian Bearing
Jenis bearing ini mampu menangani beban radial dan aksial yang sangat besar. Elemen menggelindingnya memiliki bentuk yang meruncing (tapered) dan dipasang dalam posisi miring pada jalurnya.

Bearing ini umumnya digunakan pada transmisi mobil yang membutuhkan penanganan beban berat. Tapered roller juga bisa ditemukan pada jenis bearing lainnya, yang berarti setiap jenis bearing dapat dikombinasikan. Sebagai contoh, ada jenis tapered roller thrust bearing. Dealer mobil di dekat sini

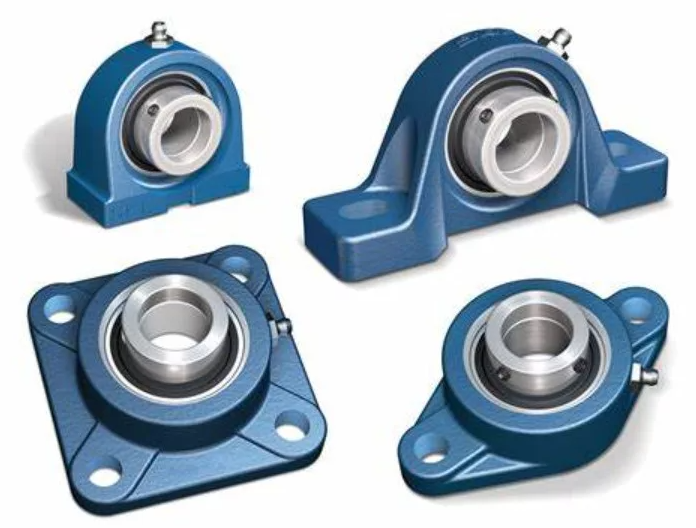

6. Mounted Bearings

Pengertian Bearing
Mounted bearings terdiri dari bearing yang dipasang pada sebuah komponen penempatan, yang dikenal sebagai bearing housing.

Pemasangan bearing dengan baut memudahkan proses penggantian komponen jika diperlukan.

Kesimpulan

Sebagai kesimpulan, pengertian bearing dan pemahaman tentang fungsi dan jenis-jenis bearing sangat penting dalam dunia teknik dan industri. Bearing tidak hanya berperan untuk mengurangi gesekan antar komponen yang bergerak, tetapi juga memiliki banyak fungsi vital lainnya, seperti menahan beban, memudahkan gerakan, dan menjaga stabilitas mesin. Dengan pemahaman yang lebih mendalam mengenai cara kerja dan komponen-komponen penyusun bearing, kita dapat memilih bearing yang tepat untuk setiap aplikasi, memastikan kinerja mesin yang optimal, dan memperpanjang umur operasionalnya.

Jenis-jenis bearing yang tersedia, seperti bearing bola, silinder, dan kerucut, masing-masing memiliki keunggulan dan aplikasi spesifik sesuai dengan kebutuhan industri dan mesin. Oleh karena itu, pemilihan bearing yang tepat harus disesuaikan dengan jenis beban, kecepatan, dan kondisi operasional yang dihadapi. Dengan begitu, bearing dapat berfungsi dengan efisien, memberikan perlindungan yang maksimal terhadap komponen mesin, dan meningkatkan kinerja secara keseluruhan.

Dalam dunia industri yang terus berkembang, pengetahuan tentang bearing menjadi sangat krusial bagi para insinyur dan teknisi untuk menjaga mesin tetap beroperasi dengan baik. Semoga artikel dari bengkeltv.id ini dapat memberikan pemahaman yang lebih jelas tentang pentingnya bearing dalam mendukung performa mesin dan memperpanjang umur pakainya.
