Pengertian Mesin CNC dan Cara Mengoperasikannya

Posted on

Bengkeltv.idPengertian Mesin CNC dan Cara Mengoperasikannya. Dalam era industri modern, mesin CNC menjadi salah satu teknologi yang sangat penting dan mendobrak banyak batasan dalam proses manufaktur. CNC singkatan dari Computer Numerical Control, yang mengacu pada penggunaan komputer untuk mengontrol operasi mesin secara otomatis dengan presisi yang tinggi. Mesin CNC telah mengubah cara kita memKalianng proses pembuatan berbagai produk, mulai dari komponen kecil hingga struktur kompleks.

Dalam artikel ini, kita akan menjelajahi secara mendalam pengertian mesin CNC, bagaimana teknologi ini bekerja, serta dampaknya terhadap industri dan perkembangan masa depan. Mari kita mulai dengan memahami konsep dasar dari mesin CNC dan bagaimana hal ini mempengaruhi berbagai sektor industri saat ini.

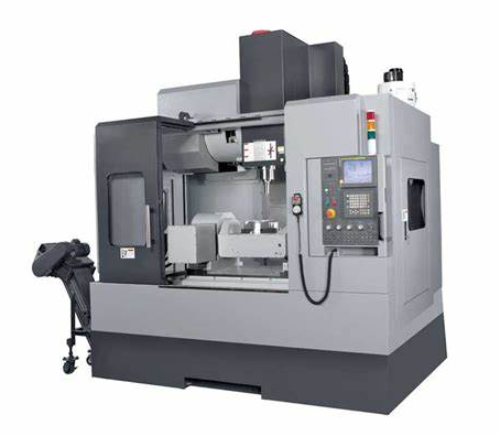

Pengertian Mesin CNC

Seperti namanya, mesin ini beroperasi melalui input program numerik, menunjukkan perkembangan teknologi tidak hanya di komunikasi dan komputer tetapi juga di industri manufaktur. Kehadiran mesin CNC memberikan manfaat besar bagi sektor ini.

CNC adalah sistem otomasi untuk mesin perkakas yang mengikuti perintah yang telah diprogram secara abstrak dan disimpan dalam media penyimpanan, berbeda dengan mesin konvensional yang mengKalianlkan tangan atau otomasi sederhana.

NC adalah singkatan dari “Numerical Control,” yang artinya “kontrol numerik.” Mesin CNC pertama kali dikembangkan pada 1940-an dan 1950-an dengan memodifikasi mesin perkakas tradisional, awalnya menggunakan motor untuk menggerakkan pengontrol mengikuti serangkaian titik yang dimasukkan ke dalam sistem melalui perekam kertas.

Sistem ini berkembang dengan penggantian servo motor dan mekanisme menjadi sistem analog, lalu menjadi sistem komputer digital. Revolusi besar dalam desain dihasilkan oleh Mesin CNC modern.

Sekarang, mesin CNC terhubung erat dengan program CAD dan dirancang untuk mengatasi tantangan dalam manufaktur modern. Keunggulan utamanya adalah akurasi tinggi hingga 1/100 mm atau lebih dan mampu digunakan untuk produksi massal dengan hasil konsisten dan waktu pemesinan yang lebih cepat.

Komponen Mesin CNC

Pengertian Mesin CNC

Setelah mengetahui Pengertian Mesin CNC, kita bisa melihat bahwa Mesin CNC (Computer Numerical Control) adalah jenis mesin yang menggunakan kendali komputer untuk mengatur gerakan alat pemotong dan benda kerja selama proses produksi. Terdapat enam bagian utama dalam mesin CNC:

  1. Program
    Bagian pertama dari mesin CNC adalah program. Ini berupa serangkaian instruksi yang ditulis dalam bahasa pemrograman khusus (seperti G-code) yang memberitahu mesin langkah-langkah yang harus diikuti selama proses produksi. Program ini mencakup informasi tentang alat pemotong yang akan digunakan, gerakan yang harus dilakukan, dan parameter lain yang diperlukan untuk menciptakan produk akhir.
  2. Unit Kendali atau Processor
    Unit kendali adalah otak mesin CNC. Ini merupakan komputer yang menginterpretasikan program yang telah ditulis dan mengarahkan semua gerakan dan operasi mesin. Unit kendali menghubungkan program dengan perangkat keras mesin seperti motor, sensor, dan alat pemotong. Kemampuan unit kendali untuk mengkoordinasikan semua komponen ini dengan presisi sangat penting untuk hasil produksi yang akurat.
  3. Alat Cekam Benda Kerja
    Alat cekam benda kerja adalah perangkat yang digunakan untuk menjepit benda kerja agar tetap stabil selama proses pemotongan. Jenis alat cekam bervariasi tergantung pada bentuk dan ukuran benda kerja yang sedang diolah. Tujuan utamanya adalah memastikan bahwa benda kerja tetap terjepit dengan aman sehingga pemotongan dapat dilakukan dengan presisi yang tinggi.
  4. Motor Listrik Servo untuk Menggerakan Kontrol Tools
    Motor listrik servo bertanggung jawab untuk menggerakan alat pemotong dan kontrol tools dalam berbagai arah dan sudut sesuai dengan instruksi yang terdapat dalam program. Motor servo memiliki kemampuan untuk merespons sinyal dari unit kendali dengan cepat dan akurat, sehingga memungkinkan pergerakan yang presisi.
  5. Motor Listrik untuk Menggerakan/Memutar Pahat (Spindle)
    Motor listrik ini menggerakkan pahat (tool) yang sedang digunakan untuk melakukan pemotongan pada benda kerja. Kecepatan putaran spindle dapat diatur sesuai dengan jenis material yang sedang diolah dan jenis operasi pemotongan yang dibutuhkan.
  6. Pahat
    Pahat adalah komponen yang benar-benar melakukan pemotongan pada benda kerja. Pahat datang dalam berbagai bentuk dan ukuran, tergantung pada jenis operasi pemotongan yang diperlukan. Kualitas pahat dan pemilihan yang tepat sangat mempengaruhi akurasi dan kecepatan proses pemotongan.
  7. Dudukan dan Pemegang Tools (Holder)
    Dudukan dan pemegang tools adalah komponen yang memegang dan mendukung pahat selama proses pemotongan. Mereka harus dirancang dengan baik untuk memastikan bahwa pahat tetap stabil dan terkunci dengan kuat selama pemotongan berlangsung.
Baca juga:  √ Apa Itu Mesin CNC: Jenis, Bagian, Prinsip Kerja, Pengoperasian

Prinsip Kerja Mesin CNC

Prinsip kerja Mesin CNC (Computer Numerical Control) tidak jauh berbeda dengan mesin lain yang digunakan untuk keperluan industri dan manufaktur. Prinsip kerjanya bisa dipahami dengan mudah dan melibatkan beberapa tahapan seperti berikut:

  • Pembuatan Program CNC:
    Proses dimulai dengan pembuatan program CNC yang sesuai dengan produk yang akan dibuat. Program ini berisi instruksi-instruksi yang menentukan pergerakan dan operasi alat pemotong serta benda kerja. Cara membuat program bisa dilakukan langsung pada antarmuka mesin (HMI) atau menggunakan perangkat komputer dengan perangkat lunak khusus untuk pemrograman CNC.
  • Pembuatan G-Code:
    Program yang dibuat akan diubah menjadi serangkaian instruksi G-Code, bahasa pemrograman khusus yang dipahami oleh mesin CNC. Instruksi-instruksi G-Code memberitahu mesin bagaimana bergerak, berputar, dan berinteraksi dengan alat pemotong serta benda kerja. Setiap kode G-Code mengontrol aspek tertentu dari proses permesinan.
  • Pengiriman Program ke Processor:
    Setelah program G-Code dibuat, program tersebut dikirim ke unit kendali atau processor mesin CNC. Processor adalah komputer di mesin yang mengartikan instruksi-instruksi dalam program dan mengarahkan operasi mesin sesuai dengan perintah-perintah yang ada.
  • Pengaturan Motor Servo:
    Prosesor menginterpretasikan setiap instruksi G-Code dan mengirim perintah-perintah kepada motor servo. Motor servo bertanggung jawab menggerakkan alat pemotong dan benda kerja sesuai instruksi dalam program. Motor servo memiliki kemampuan untuk menggerakkan alat dengan presisi tinggi, memastikan produk akurat dan sesuai dengan desain.
  • Eksekusi Pemrosesan:
    Setelah motor servo diatur, mesin CNC mulai menjalankan operasi pemrosesan. Ini melibatkan pergerakan alat pemotong dan benda kerja sesuai instruksi G-Code. Mesin akan melakukan operasi seperti pemotongan, penggilingan, pengeboran, sesuai dengan program yang telah ditentukan.
  • Monitoring dan Kontrol:
    Selama proses, operator dapat memantau kemajuan melalui antarmuka mesin atau perangkat lain yang terhubung. Mereka bisa mengubah parameter atau menghentikan proses secara manual jika diperlukan.
  • Penghasilan Produk Akhir:
    Proses pemrosesan berlangsung hingga instruksi dalam program selesai dieksekusi. Hasil akhir adalah produk yang telah diolah sesuai desain dalam program CNC.
Baca juga:  Cara Memperbaiki Pompa Air yang Konslet : Mudah & Simpel

Prinsip kerja mesin CNC melibatkan langkah-langkah mulai dari pembuatan program hingga eksekusi operasi pemrosesan, menghasilkan produk akhir yang akurat dan sesuai dengan spesifikasi desain.

Jenis-Jenis Mesin CNC

Pengertian Mesin CNC telah menjadi topik yang umum dibahas, terutama karena mesin produksi yang menggunakan kontrol CNC telah menjadi stKalianr dalam industri manufaktur. Namun, mari kita fokus pada proses pemrograman Bubut CNC dan mesin Milling CNC atau frais secara garis besar.

1. Mesin Bubut CNC

Pengertian Mesin CNC
Bubut CNC (Computer Numerical Control) adalah metode bubut yang menggunakan mesin bubut CNC dengan mengikuti petunjuk stKalianr. Operasi mesin ini melibatkan penggunaan kode-kode seperti kode G dan kode M, dengan sumbu X dan sumbu Z yang mirip dengan mesin bubut konvensional.

  • Ada beberapa keunggulan dalam menggunakan mesin bubut CNC:
  • Menghasilkan produk yang seragam dalam bentuk dan dimensi.
  • Toleransi dapat disesuaikan sesuai dengan kebutuhan operator.
  • Proses kerja berjalan cepat, menghemat waktu.
  • Biaya proses menjadi lebih efisien.

Pahat bubut CNC menggunakan insert, yang lebih efisien daripada pahat bubut konvensional.

2. Mesin Milling/Frais CNC

Pengertian Mesin CNC
Dalam penggunaan mesin milling/frais CNC, prosesnya mirip dengan bubut karena menggunakan kode G dan kode M. Mesin milling memiliki tiga sumbu yang bisa bergerak secara bersamaan: sumbu X, Y, dan Z. Gerakan mesin ini diatur dengan koordinasi yang terencana untuk mencapai jalur tertentu, menjadikan sumbu-sumbu ini disebut sebagai sumbu kontinu atau sumbu kontur. Sumbu Z bergerak seiring dengan putaran spindle, sumbu X mengindikasikan gerakan horizontal, dan sumbu Y mengikuti aturan tangan kanan, membentuk sistem sumbu XYZ yang mewakili pergerakan translasi pahat.

Keunggulan dari mesin CNC termasuk:

  • Tingkat ketelitian yang tinggi.
  • Akurasi yang tinggi.
  • Produktivitas yang tinggi.
  • Kemampuan mengolah bentuk yang kompleks.

Alur Proses Pemesinan CNC

Pengembangan dari pemesinan berkontrol numerik (NC) dengan kartu pita berlubang, pemesinan CNC adalah proses manufaktur yang menggunakan kendali terkomputerisasi untuk mengatur mesin dan perkakas pemotong. Proses ini membentuk berbagai benda kerja dari logam, plastik, kayu, busa, dan lainnya. Meskipun ada berbagai jenis dan metode dalam pemesinan CNC, prinsip dasarnya tetap konsisten. Proses pemesinan CNC melibatkan langkah-langkah berikut:

  • Merancang Model CAD
  • Mengonversi berkas CAD menjadi program CNC
  • Menyiapkan mesin
  • Melakukan operasi pemesinan pada mesin
Baca juga:  Cara Menyetel Otomatis Kompresor Paling Tepat

Cara Mengoperasikan Mesin CNC

Proses pengoperasian mesin CNC ternyata tidak terlalu rumit. Secara umum, langkah-langkahnya sederhana, terutama pada tahap awal saat memasukkan perintah-perintah numerik.

Penginputan numerik dilakukan melalui tombol-tombol yang ada di panel instrumen pada setiap mesin. Panel ini memberikan antarmuka yang jelas dan mudah diakses bagi operator mesin.

Selain itu, ada dua jenis sistem koordinat yang penting dalam pembuatan program untuk mesin CNC, yaitu sistem koordinat incremental dan sistem koordinat absolut.

  • Sistem Koordinat Incremental
    Dalam sistem ini, perpindahan perangkat pemotong diukur relatif terhadap posisi sebelumnya. Setiap perintah gerakan mengacu pada titik awal sebelumnya. Operator mengatur jarak dan arah perpindahan secara relatif terhadap posisi sebelumnya. Cocok digunakan ketika langkah-langkah pemotongan harus diambil dari lokasi terakhir alat pemotong.
  • Sistem Koordinat Absolute
    Dalam sistem ini, setiap perintah gerakan diukur terhadap titik nol atau titik referensi tertentu pada benda kerja. Operator menentukan posisi akhir yang diinginkan dalam koordinat absolut. Berguna untuk mengembalikan perangkat pemotong ke posisi awal yang tetap, terlepas dari perpindahan sebelumnya.
    Dengan menggabungkan penginputan numerik melalui panel instrumen dan pemilihan sistem koordinat yang tepat, operator dapat mengendalikan mesin CNC dengan presisi dan efisiensi tinggi. Meskipun butuh sedikit pembelajaran pada awalnya, keterampilan mengoperasikan mesin CNC akan terus berkembang seiring pengalaman dan waktu.

Kesimpulan

Dengan demikian, dapat disimpulkan bahwa Pengertian Mesin CNC mencakup proses yang canggih namun terjangkau untuk industri manufaktur. Meskipun memerlukan pemahaman dan latihan awal, teknologi ini membawa efisiensi, presisi, dan fleksibilitas yang luar biasa dalam pembuatan produk.

Teknologi CNC telah membuka pintu bagi peningkatan produktivitas dan kualitas dalam berbagai industri. Dengan kemampuannya untuk menghasilkan produk yang seragam, akurat, dan kompleks, mesin CNC menjadi tulang punggung bagi banyak perusahaan manufaktur modern.

Selain itu, terus berkembangnya teknologi CNC membuka peluang baru dalam inovasi dan peningkatan efisiensi proses produksi. Integrasi dengan teknologi digital, seperti kecerdasan buatan (AI) dan Internet of Things (IoT), memberikan potensi untuk meningkatkan kontrol, monitoring, dan pengambilan keputusan dalam waktu nyata.

Tidak hanya itu, teknologi CNC juga memiliki dampak positif dalam mengurangi pemborosan material, mempercepat waktu produksi, dan mengurangi tingkat kesalahan manusia. Hal ini tidak hanya menguntungkan perusahaan secara finansial, tetapi juga berkontribusi pada keberlanjutan lingkungan dengan mengurangi limbah dan emisi.

Dengan demikian, mesin CNC tidak hanya menjadi alat produksi biasa, tetapi juga merupakan tonggak penting dalam transformasi industri menuju masa depan yang lebih efisien, akurat, dan berkelanjutan. Dalam mengoptimalkan proses produksi di berbagai sektor industri, Pengertian Mesin CNC akan terus menjadi pilar utama dalam mencapai tujuan tersebut. Semoga informasi dari bengkeltv.id mengenai Pengertian Mesin CNC ini bermanfaat untuk Kalian.
