Bengkeltv.idPengertian Dioda Varactor : Fungsi dan Prinsip Kerjanya. Dioda varactor, atau sering disebut sebagai varicap diode, adalah salah satu komponen elektronik yang memiliki peran penting dalam berbagai aplikasi, terutama dalam sirkuit oscillator dan tuning frekuensi. Komponen ini dirancang untuk berfungsi sebagai elemen yang dapat mengubah kapasitansi berdasarkan tegangan yang diterapkan padanya. Dalam keadaan normal, dioda berfungsi untuk mengalirkan arus listrik dalam satu arah, tetapi dioda varactor memiliki karakteristik unik yang memungkinkan perubahan nilai kapasitansi saat tegangan bias diterapkan.

Dengan kemampuan ini, dioda varactor banyak digunakan dalam aplikasi seperti pemilih saluran pada radio, TV, dan sistem komunikasi, di mana diperlukan penyesuaian frekuensi secara dinamis. Selain itu, dioda ini juga berperan dalam sirkuit pemrosesan sinyal dan sistem kontrol otomatis. Melalui artikel ini, kita akan membahas lebih dalam tentang Pengertian Dioda Varactor, cara kerja, aplikasinya dalam berbagai teknologi, serta manfaatnya dalam pengembangan perangkat elektronik modern.

Pengertian Dioda Varactor

Dioda varactor adalah jenis dioda yang memiliki karakteristik kapasitansi yang dapat bervariasi sesuai dengan tegangan yang diterapkan padanya. Karena sifat ini, dioda varactor sering dikenal sebagai dioda kapasitas variabel atau Varicap Diode (Variable Capacitance Diode).

Dioda ini umumnya digunakan dalam rangkaian yang berkaitan dengan frekuensi, seperti VCO (Voltage Controlled Oscillator), RF Filter (Tapis Frekuensi Radio), VFO (Variable Frequency Oscillator), dan PLL Oscillator (Phase-Locked Loop Oscillator), serta dalam tuner televisi dan tuner radio.

Rangkaian-rangkaian elektronik ini dapat ditemukan dalam berbagai perangkat, termasuk radio, ponsel, pemancar dan penerima radio, serta televisi.

Dioda varactor pertama kali dikembangkan oleh Pacific Semiconductor, sebuah anak perusahaan dari Ramo Wooldridge Corporation, yang memperoleh hak paten untuk dioda varactor pada tahun 1961.

Fungsi dan Penggunaan Dioda Varactor

Dioda varactor, juga dikenal sebagai dioda varicap, memainkan peran penting dalam berbagai aplikasi elektronika, terutama dalam sistem komunikasi frekuensi tinggi seperti televisi dan radio. Fungsi utama dari dioda varactor adalah sebagai komponen yang dapat mengubah kapasitansinya berdasarkan tegangan yang diterapkan padanya. Ini memungkinkan pengaturan frekuensi secara dinamis, menjadikannya elemen kunci dalam desain rangkaian tuner dan sistem penguat RF.

Dalam konteks rangkaian tuner, dioda varactor digunakan secara luas dalam penguat RF dan osilator. Dioda ini memungkinkan perubahan frekuensi kerja dengan memodifikasi tegangan yang diberikan, yang sangat berguna dalam situasi di mana saluran perlu diubah dengan cepat dan efisien. Misalnya, dalam televisi modern, pengguna dapat dengan mudah mengalihkan saluran hanya dengan menekan tombol pada remote control berkat sistem ini.

Sistem ini dikenal sebagai VCO (Voltage Controlled Oscillator), di mana perubahan tegangan menghasilkan perubahan dalam frekuensi keluaran. Dengan cara ini, VCO dapat menyesuaikan sinyal yang diterima untuk memastikan kualitas suara dan gambar yang optimal.

Baca juga:  Pengertian Photodiode : Fungsi dan Prinsip Kerja Lengkap

Berikut adalah contoh rangkaian osilator yang menggunakan dioda varactor. Dalam gambar di bawah ini, Kalian dapat melihat bagaimana dioda ini diintegrasikan dalam rangkaian untuk mencapai fungsionalitas yang diinginkan. Dengan rangkaian yang tepat, dioda varactor tidak hanya meningkatkan kinerja perangkat tetapi juga memberikan kontrol yang lebih baik atas frekuensi yang digunakan dalam aplikasi komunikasi.

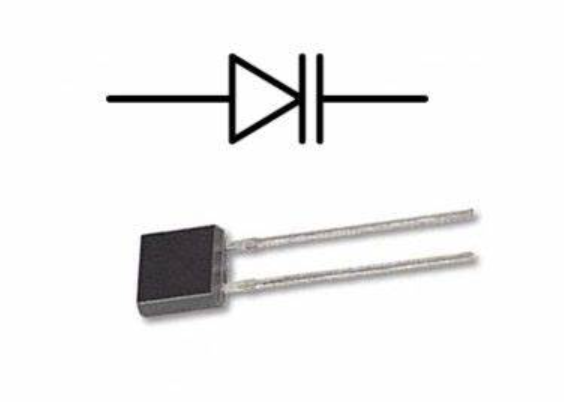

Bentuk, Simbol dan Karakteristik Dioda Varactor

Pengertian Dioda VaractorPengertian Dioda Varactor

Dioda varactor memiliki beberapa karakteristik khas yang menjadikannya pilihan populer dalam berbagai aplikasi. Berikut adalah beberapa karakteristik utama dari dioda varactor:

  • Noise Rendah:
    Salah satu keunggulan utama dioda varactor adalah tingkat kebisingan yang rendah. Dioda ini menghasilkan sedikit noise selama operasinya dibandingkan dengan jenis dioda lainnya, sehingga cocok untuk digunakan dalam sistem elektronik yang memerlukan sinyal bersih dan jernih, terutama pada frekuensi tinggi.
  • Biaya Rendah dan Ketahanan Tinggi:
    Dioda varactor tersedia dengan harga relatif terjangkau dibandingkan dengan komponen semikonduktor lainnya. Ketahanan yang tinggi juga menjadi salah satu keuntungannya, karena dioda ini dapat beroperasi secara stabil dalam jangka waktu yang lama. Kombinasi antara biaya yang ekonomis dan ketahanan yang baik menjadikannya pilihan praktis dalam banyak aplikasi.
  • Ukuran Kecil dan Ringan:
    Dioda varactor memiliki ukuran fisik yang sangat kecil dan ringan, sehingga sangat cocok untuk digunakan dalam perangkat elektronik yang memerlukan desain kompak dan portabilitas tinggi. Ukurannya yang kecil memungkinkan dioda ini dipasang dengan mudah pada PCB (Printed Circuit Board) dan diintegrasikan dengan komponen lainnya dalam sistem elektronik.
  • Tidak Berfungsi dalam Bias Maju:
    Salah satu karakteristik unik dari dioda varactor adalah ketidakfungsian saat dioperasikan dalam bias maju. Ketika dioda varactor diberikan tegangan maju (forward bias), kapasitansinya tidak mengalami perubahan signifikan. Oleh karena itu, untuk memanfaatkan sifat kapasitansi variabelnya, dioda ini harus dioperasikan dalam kondisi bias balik (reverse bias).
  • Peningkatan Kapasitansi dalam Bias Balik:
    Dalam mode bias balik, dioda varactor menunjukkan karakteristik khusus yang memungkinkannya berfungsi sebagai kapasitor variabel. Ketika dioda varactor diberikan tegangan negatif, kapasitansinya meningkat secara signifikan. Grafik yang menunjukkan hubungan antara tegangan dan kapasitansi disebut sebagai grafik kapasitansi-variasi (C-V). Grafik ini sangat berguna dalam merancang dan mengatur sirkuit yang menggunakan dioda varactor, seperti osilator frekuensi variabel dan filter frekuensi.

Prinsip Kerja Dioda Varactor

Dioda varactor umumnya terbuat dari bahan semikonduktor silikon dengan sambungan PN yang dirancang khusus untuk memiliki sifat kapasitansi pada rangkaian bias balik (reverse bias) seperti dioda zener.

Dalam penggunaannya, terminal katoda dioda varactor dihubungkan ke tegangan positif (+), sedangkan terminal anoda dihubungkan ke tegangan negatif (-).

Baca juga:  Pengertian Dioda Schottky : Semua yang Perlu Kalian Ketahui

Apabila terjadi perubahan beda potensial antara terminal katoda dan anoda yang melebihi breakdown atau tegangan tembus dioda varactor, maka daerah deplesi pada sambungan semikonduktor tipe P dan tipe N di dioda varactor tersebut akan mengalami perubahan lebar.

Semakin tinggi tegangan bias balik (reverse bias) yang diberikan pada dioda varactor, daerah deplesi pada sambungan semikonduktor tersebut akan semakin lebar, mengakibatkan nilai kapasitansi menjadi lebih rendah.

Sebaliknya, jika dioda varactor menerima tegangan bias balik (reverse bias) yang rendah, daerah deplesi akan menyempit, sehingga nilai kapasitansi menjadi lebih tinggi.

Spesifikasi Dioda Varactor

Saat memilih dioda varactor (varicap), ada beberapa spesifikasi penting yang perlu diperhatikan, antara lain:

  • Daya yang Dihabiskan: Misalnya, 225 mW, 300 mW, atau 330 mW.
  • Arus Puncak Maksimum: Contohnya, 4 mA, 300 mA, 500 mA, atau 1 A.
  • Tegangan Tembus Minimum: Seperti 12 V, 14 V, 25 V, atau 30 V.
  • Kapasitansi Nominal Dioda Varactor: Misalnya, 2.8 pF, 22 pF, 33 pF, 47 pF, atau 100 pF.

Aplikasi Dioda Varactor

Aplikasi dioda varactor terutama berfokus pada desain RF. Kali ini, kita akan membahas penggunaan praktis dioda varactor dalam rangkaian elektronik. Dioda varactor berfungsi untuk mengubah kapasitansi dalam rangkaian dengan cara yang efisien.

Penting untuk memastikan tegangan penyetelan, yaitu tegangan yang diperlukan untuk mengatur kapasitansi dioda. Selain itu, perlu juga dipastikan bahwa dioda tersebut tidak terpengaruh oleh tegangan bias yang ada dalam rangkaian.

Dengan menerapkan teknik kontrol tegangan dalam rangkaian dioda, perubahan kapasitansi dapat dicapai dengan mudah.

1. Filter RF

Dioda varactor sering dimanfaatkan dalam rangkaian filter RF, di mana peran utamanya adalah untuk menyesuaikan karakteristik filter tersebut. Dalam rangkaian ini, filter pelacakan memiliki fungsi yang sangat penting, dan dioda varactor biasanya ditempatkan di bagian depan penerima.

Dioda ini berperan dalam membantu filter mengikuti frekuensi sinyal masukan, yang dikendalikan oleh tegangan kontrol. Berikut adalah penjelasan lebih lanjut mengenai kegunaan dioda varactor dalam rangkaian filter RF:

  • Perubahan Nilai Kapasitansi: Dalam rangkaian tangki LC, dioda varactor digunakan untuk mengubah nilai kapasitansi, memungkinkan penyesuaian frekuensi resonansi.
  • Pemindah Fase dan Modulator Frekuensi: Dioda ini juga dapat berfungsi sebagai pemindah fase RF, serta berperan sebagai modulator frekuensi dalam sistem komunikasi.
  • PenggKalian Frekuensi: Dioda varactor juga berfungsi sebagai penggKalian frekuensi dalam penerima gelombang mikro, memperluas kemampuan pemrosesan sinyal.
  • Dengan demikian, dioda varactor menawarkan berbagai manfaat dalam aplikasi rangkaian filter RF, menjadikannya komponen yang sangat berharga dalam desain sistem komunikasi frekuensi tinggi.

2. VCO (Voltage Controlled Oscillator)

Dioda varactor sering digunakan dalam rangkaian VCO (Voltage Controlled Oscillator).

Baca juga:  Pengertian Dioda Tunnel dan Cara Kerjanya Secara Lengkap

Dalam rangkaian VCO, dioda varactor dapat mengubah nilai kapasitansi. Kapasitor yang ada dalam rangkaian ini digunakan untuk mencegah bias balik pada dioda varactor.

Dengan penekanan pada kapasitor yang terhubung dengan dioda varactor, kapasitor tersebut akan mengabaikan dioda yang mengalami korsleting melalui induktor.

Dalam kondisi seperti itu, dioda varactor dapat disesuaikan dengan menerapkan bias melalui resistor.

Kelebihan dan Kekurangan Dioda Varactor

Seperti komponen elektronik lainnya, dioda varactor juga memiliki kelebihan dan kekurangan. Berikut ini adalah beberapa kelebihan dan kekurangan dari dioda varactor.

Kelebihan

Berikut ini adalah kelebihan yang dimiliki oleh dioda varactor:

  • Rendahnya Kebisingan:
    Dioda varactor menghasilkan kebisingan yang lebih rendah dibandingkan dengan dioda sambungan P-N lainnya.
  • Portabilitas:
    Dioda varactor memiliki ukuran yang kecil dan ringan sehingga mudah dibawa-bawa.
  • Kekalianlan: Dioda varactor lebih dapat dikalianlkan dibandingkan dengan dioda sambungan P-N lainnya dalam hal kinerja dan stabilitas.
  • Ekonomis:
    Dioda varactor memiliki harga yang relatif murah, sehingga ekonomis untuk digunakan dalam berbagai aplikasi.

Kekurangan

Dioda varactor dirancang secara khusus untuk beroperasi dalam mode bias mundur (reverse bias), dan memiliki signifikansi yang minim saat dioperasikan dalam mode bias maju.

Dengan demikian, inilah informasi mengenai pengertian dioda varactor, cara kerjanya, penggunaannya, dan juga simbol varactor yang telah dijabarkan oleh tim Kelasplc.com. Semoga informasi ini dapat memberikan wawasan kepada semua pembaca.

Penutup

Sebagai penutup, dioda varactor merupakan komponen elektronik yang memiliki peran vital dalam berbagai aplikasi, terutama dalam sistem komunikasi frekuensi tinggi. Dengan kemampuan untuk mengubah kapasitansi sesuai dengan tegangan yang diterapkan, dioda ini memungkinkan penyesuaian yang akurat dan efisien dalam rangkaian seperti osilator, filter RF, dan tuner. Keunggulan dioda varactor, seperti noise rendah, biaya yang relatif terjangkau, serta ukuran yang kecil dan ringan, menjadikannya pilihan yang sangat menarik untuk desain perangkat elektronik modern.

Dalam konteks pengembangan teknologi, pemahaman tentang pengertian dioda varactor dan cara kerjanya dapat membantu insinyur dan teknisi dalam merancang sistem yang lebih baik dan lebih efisien. Dengan memanfaatkan karakteristik unik dioda varactor, berbagai inovasi dalam bidang komunikasi dan elektronika dapat terus dikembangkan, mendukung kebutuhan akan perangkat yang lebih canggih dan fungsional. Oleh karena itu, penting untuk terus mengeksplorasi dan memahami dioda varactor dalam upaya memajukan teknologi di masa depan. Demikian ulasan dari bengkeltv.id mengenai Pengertian Dioda Varactor. Semoga bermanfaat untuk Kalian.
