Bengkeltv.idPengertian Flip-Flop dan Fungsinya dalam Elektronika Digital. Dalam dunia elektronika digital, istilah “flip-flop” sering kali menjadi bagian integral dalam perangkat dan rangkaian elektronik. Flip-flop adalah suatu komponen yang memiliki peran krusial dalam menyimpan dan mengubah informasi biner. Dalam artikel ini, kita akan menjelajahi pengertian flip-flop, dasar operasinya, serta fungsinya dalam konteks elektronika.

Flip-flop merupakan suatu jenis gerbang logika yang digunakan untuk menyimpan data atau informasi biner. Secara sederhana, flip-flop dapat dianggap sebagai unit memori dalam dunia digital, yang memungkinkan penyimpanan dan pemindahan data antara dua keadaan logika, yaitu 0 dan 1.

Artikel ini akan mengupas pengertian flip-flop secara lebih mendalam, melibatkan konsep dasar, prinsip kerja, dan aplikasinya dalam berbagai perangkat elektronik. Dengan memahami esensi flip-flop, pembaca akan dapat menggali lebih dalam tentang bagaimana komponen ini berperan dalam membentuk dasar operasional sistem-sistem digital yang kompleks.

Mari kita simak bersama untuk mendapatkan pemahaman yang lebih baik tentang pengertian flip-flop dan dampaknya dalam pengembangan teknologi elektronika modern.

Pengertian Flip-Flop

Flip-flop merupakan varian multivibrator bistabil, sebuah rangkaian dengan dua kondisi output stabil yang hanya berubah saat dipicu. Salah satu output dari flip-flop bersifat komplementer terhadap yang lain.

Secara lebih lengkap, flip-flop seringkali disebut sebagai latch, yang merupakan bentuk paling sederhana dari flip-flop. Baik flip-flop maupun latch memiliki peran yang signifikan dalam berbagai sistem elektronik digital, termasuk sistem komputer, sistem telekomunikasi, dan jenis sistem lainnya.

Flip-flop memiliki kemampuan untuk mengubah sinyal yang masuk melalui satu atau lebih input kontrol menjadi satu atau dua kondisi logika digital. Ini menjadi elemen dasar dalam menyimpan informasi dalam logika sekuensial.

Oleh karena itu, flip-flop dan latch berfungsi sebagai elemen penyimpanan data. Ketika digunakan dalam logika sekuensial dengan Read-only Memory, output dan kondisi selanjutnya tidak hanya tergantung pada input awal, tetapi juga bergantung pada keadaan saat ini (real-time). Flip-flop dapat memenuhi kondisi tersebut.

Baca juga:  Cara Menambah RAM HP Samsung J2 Prime yang Mudah Dilakukan

Selain itu, flip-flop juga dapat digunakan untuk menghitung detak (clock) dan menyelaraskan input sinyal dengan beberapa sinyal waktu yang berbeda. Dengan demikian, flip-flop memainkan peran kunci dalam menjaga ketertiban dan sinkronisasi dalam sistem elektronika digital.

Sejarah Flip-Flop

Penemuan flip-flop elektronik pertama kali dilakukan oleh dua fisikawan asal Inggris, William Eccles dan F. W. Jordan, pada tahun 1918. Inovasi ini menjadi lKaliansan dalam penyimpanan data pada memori komputer dan smartphone.

Selain fungsi utamanya sebagai elemen penyimpanan data, flip-flop juga memiliki kegunaan lain. Dapat berperan sebagai penghitung detak dan berfungsi untuk menyelaraskan input sinyal waktu yang berfluktuasi terhadap beberapa sinyal waktu referensi.

Karakteristik Flip-Flop

Flip-flop ini menonjol dengan dua karakteristik utama yang menjadikannya perangkat yang sangat berguna dalam dunia elektronika digital:

1. Merupakan Peralatan Bistable

Flip-flop ini memiliki sifat bistable, artinya memiliki dua kondisi tetap, yaitu “0” dan “1”. Keunikan ini memungkinkan flip-flop untuk berperan sebagai penyimpan informasi dalam bentuk bit biner.

Ketika sinyal input mengatur kondisinya menjadi “1”, flip-flop akan mempertahankan kondisi tersebut hingga menerima sinyal input baru yang mengubahnya menjadi “0”, dan sebaliknya, dari “0” menjadi “1”. Dengan kata lain, flip-flop ini berfungsi sebagai unit memori sementara yang dapat menyimpan dan mengingat informasi biner.

2. Mempunyai Dua Output

Keistimewaan lain dari flip-flop ini adalah keberadaan dua output, yang masing-masing merupakan kebalikan (komplemen) dari yang lain. Dua output ini memberikan fleksibilitas dalam penggunaan flip-flop dalam berbagai aplikasi.

Informasi yang disimpan dalam flip-flop dapat diakses melalui output yang sesuai, dan keberadaan output yang saling berlawanan memperkaya fungsionalitas flip-flop dalam menyediakan sinyal yang dibutuhkan dalam berbagai rangkaian elektronik. Dengan adanya dua output yang saling berhubungan, flip-flop dapat dengan efektif menanggapi perubahan dalam sistem elektronika digital.

Fungsi Flip Flop

Setelah memahami Pengertian Flip-Flop, kita dapat melihat bahwa rangkaian ini memiliki beragam fungsi yang sangat berguna dalam berbagai aplikasi. Berikut beberapa fungsi utama dari flip-flop:

1. Sebagai penyimpan data biner yang bersifat semi permanen

Fungsi utama dari flip-flop adalah sebagai komponen penyimpan data dalam bentuk biner, yaitu nilai 0 atau 1. Setiap unit flip-flop memiliki kemampuan untuk menyimpan satu bit data. Data yang disimpan dalam flip-flop akan tetap ada hingga terjadi perubahan input atau sinyal trigger yang memicu perubahan nilai data..

Baca juga:  Yuk Pahami, Cara Mendownload Ulang Foto di WhatsApp yang Sudah Lama

2. Sebagai rangkaian counter digital atau pencacah

Flip-flop juga memiliki peran penting dalam rangkaian counter digital atau pencacah. Dalam penggunaan ini, flip-flop digunakan untuk menghitung jumlah detak atau peristiwa yang terjadi. Setiap detak atau peristiwa memicu perubahan nilai pada flip-flop, menghasilkan output yang mencerminkan jumlah detak atau peristiwa tersebut.

3. Berguna dalam pembuatan register geser

Register geser adalah rangkaian yang dapat menggeser data secara berurutan dari satu posisi ke posisi lain. Flip-flop digunakan sebagai komponen dasar dalam pembuatan register geser. Dalam register geser, setiap flip-flop mewakili satu bit data, dan perpindahan data antara flip-flop terjadi dengan bantuan sinyal kontrol.

4. Salah satu bagian dalam membuat cell memori

Flip-flop juga merupakan salah satu komponen yang terlibat dalam pembuatan sel memori. Sel memori adalah komponen elektronik yang digunakan untuk menyimpan dan mengambil data secara elektronik. Dalam beberapa jenis memori, seperti memori statis (static random-access memory atau SRAM), flip-flop digunakan sebagai unit penyimpan data di dalam sel memori.

Cara Kerja Flip-Flop

Cara kerja flip-flop pada dasarnya mirip dengan transistor sebagai saklar. Pada skema rangkaian flip-flop di bawah ini, ketika tegangan diterapkan pada rangkaian, salah satu transistor akan berada dalam keadaan ON.

Keadaan ON pada transistor tersebut terjadi karena kapasitor yang terhubung memiliki muatan yang lebih tinggi dibandingkan dengan kapasitor lainnya.

Muatan listrik dilepaskan oleh kapasitor ini, menyebabkan transistor yang terhubung menjadi ON sementara.

Transistor yang sedang ON akan mengisi muatan listrik pada kapasitor yang terhubung ke kaki kolektor.

Jika satu transistor berada dalam keadaan ON, maka transistor lainnya akan berada dalam keadaan OFF.

Proses ini akan terus bergantian secara berkelanjutan, mengakibatkan perubahan dalam pencahayaan lampu yang dikenal sebagai lampu flip-flop.

Jenis-Jenis Flip-Flop

Rangkaian flip-flop umumnya dapat dikategorikan ke dalam beberapa jenis, termasuk S-R flip-flop, D flip-flop, J-K flip-flop, T flip-flop, dan CRS flip-flop. Berikut penjelasan masing-masing:

1. S-R Flip-flop

Pengertian Flip-Flop

S-R merupakan singkatan dari “Set” dan “Reset”. S-R flip-flop memiliki dua input, yaitu S dan R, sesuai dengan namanya. Terdapat dua output, Q dan Q. Rangkaian S-R flip-flop umumnya dibentuk oleh dua gerbang logika NOR atau dua gerbang logika NAND. Beberapa juga menggunakan kombinasi dari gerbang logika NOR dan NAND.

Baca juga:  Penjelasan Secara Detail Pengertian Flip-Flop dan Jenis-Jenisnya

Pada diagram logika S-R flip-flop, terdapat variasi menggunakan gerbang NOR, gerbang NAND, dan kombinasi gerbang NOR dan NAND dengan Clock (sinyal waktu).

2. D Flip-flop

Pengertian Flip-Flop

D flip-flop merupakan modifikasi dari S-R flip-flop. Perbedaan utama terletak pada penambahan gerbang logika NOT (inverter) pada input S yang menjadi input R. D flip-flop hanya memiliki satu input, yaitu input D, karena kedua input pada S-R flip-flop telah dimodifikasi.

3. J-K Flip-flop

Pengertian Flip-Flop

J-K flip-flop adalah jenis rangkaian yang memiliki keunggulan tidak adanya kondisi terlarang. Artinya, J-K flip-flop dapat beroperasi tanpa memperhatikan nilai input yang diberikan. Operasinya memerlukan sinyal clock dan dapat menghasilkan perubahan pada output.

J-K flip-flop merupakan pengembangan dari flip-flop S-R dan sering digunakan. Memiliki tiga terminal input, yaitu:

  • J
  • K
  • Clock

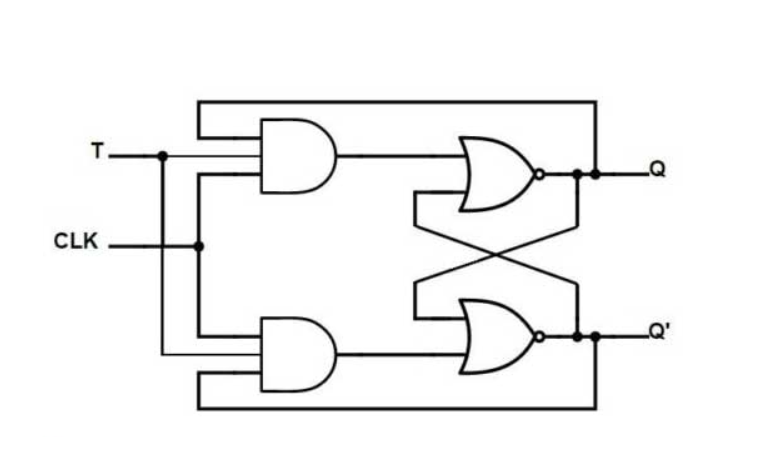

4. T Flip-flop

Pengertian Flip-Flop

T flip-flop adalah rangkaian flip-flop yang menggunakan flip-flop J-K dengan kedua inputnya dihubungkan menjadi satu. Outputnya berubah jika inputnya tinggi, tetapi tetap sama jika inputnya rendah.

5. CRS Flip-flop

Pengertian Flip-Flop

CRS flip-flop adalah modifikasi dari R-S flip-flop yang dilengkapi dengan terminal pulsa clock untuk mengatur kondisi Set dan Reset. Saat pulsa clock bernilai 0, perubahan pada input R-S tidak mempengaruhi output Q dan Q not. Namun, jika pulsa clock bernilai 1, perubahan pada input R-S dapat memengaruhi output Q dan Q not.

Penutup

Dengan demikian, dapat disimpulkan bahwa pengertian flip-flop sangatlah penting dalam dunia elektronika digital. Sebagai perangkat bistable, flip-flop mampu menyimpan informasi dalam bentuk bit biner dengan dua kondisi tetap, yaitu “0” dan “1”. Keberadaan dua output yang saling berlawanan memberikan fleksibilitas dan kegunaan yang luas dalam berbagai aplikasi, seperti penyimpan data, rangkaian counter, pembuatan register geser, dan bahkan sebagai komponen dalam sel memori.

Penting untuk memahami bagaimana flip-flop bekerja, karena hal ini menjadi dasar dalam pengembangan sistem elektronika digital yang semakin kompleks. Dengan terus berkembangnya teknologi, pemahaman mendalam terhadap pengertian flip-flop akan menjadi kunci dalam merancang dan mengoptimalkan berbagai perangkat dan sistem yang menggunakan prinsip dasar flip-flop.

Dengan demikian, semakin jauh pemahaman kita terhadap flip-flop, semakin besar pula potensi untuk mengembangkan teknologi elektronika yang inovatif dan efisien. Semoga informasi dari bengkeltv.id mengenai Pengertian Flip-Flop ini bermanfaat untuk Kalian.
