Bengkeltv.idPengertian Impedansi Listrik : Memahami Dasar Elektronika. Impedansi listrik adalah salah satu konsep fundamental dalam bidang teknologi dan ilmu fisika, khususnya dalam studi tentang arus listrik. Istilah ini seringkali dijumpai dalam berbagai diskusi terkait dengan sistem listrik, audio elektronik, dan radio frekuensi.

Namun, bagi sebagian besar orang, pengertian impedansi listrik mungkin masih menjadi hal yang asing dan kompleks. Melalui artikel ini, kita akan mencoba mengungkap tabir misteri di balik konsep impedansi listrik, mengulas definisinya, penggunaannya, serta peran pentingnya dalam dunia elektronik dan elektromagnetik.

Siapkan diri Kalian untuk menyelami dunia ilmu pengetahuan yang menarik ini, dan mari kita mulai dengan pemahaman dasar tentang apa itu impedansi listrik.

Pengertian Impedansi Listrik

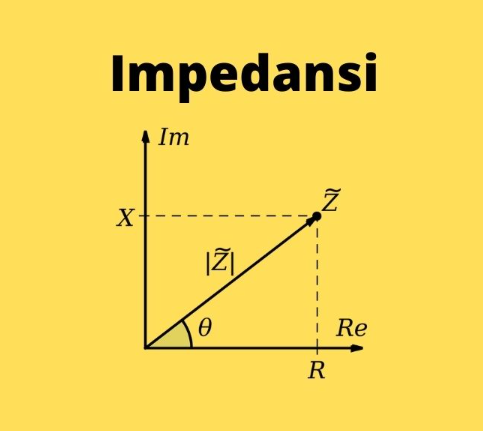

Secara umum, impedansi adalah kondisi di mana hambatan listrik terjadi dalam suatu rangkaian yang dilalui oleh arus bolak-balik. Dapat dikatakan bahwa cara kerja impedansi ini mirip dengan hambatan yang ada dalam rangkaian dengan arus searah.

Namun, yang paling membedakan adalah cara menghitungnya. Perhitungan impedansi ini lebih rumit karena melibatkan komponen nyata dan imajiner.

Pada impedansi rangkaian, komponen nyata terbentuk oleh hambatan listrik. Sementara itu, komponen imajiner terbentuk oleh reaktansi. Reaktansi ini muncul karena adanya hambatan bagi arus induktif dan kapasitif yang mengalir dalam rangkaian.

Pengertian Impedansi dan Perbedaan Impedansi dengan Resistansi

Seperti yang telah disebutkan sebelumnya tentang Pengertian Impedansi Listrik, impedansi adalah ukuran hambatan listrik pada sumber arus bolak-balik, sedangkan resistansi mengacu pada kemampuan bahan atau objek untuk menghambat atau mencegah aliran arus listrik. Impedansi pada dasarnya lebih kompleks daripada resistansi karena melibatkan efek kapasitansi dan induktansi yang berubah dengan frekuensi arus yang melewati rangkaian. Secara singkat, impedansi merupakan bentuk resistansi yang bergantung pada frekuensi.

Baca juga:  Penyebab Listrik Boros Padahal Pemakaian Sedikit dan Solusinya

Impedansi dan resistansi memiliki kesamaan dalam hal menjadi hambatan listrik bagi komponen dan keduanya menggunakan ohm (Ω) sebagai satuan pengukuran. Namun, perbedaan antara keduanya terletak pada fakta bahwa impedansi akan berubah seiring dengan perubahan frekuensi sinyal. Hal ini menunjukkan bahwa hambatan atau resistansi komponen akan bervariasi tergantung pada frekuensi sinyal yang diterimanya.

Dengan demikian, resistansi merupakan nilai dan ukuran yang tidak tergantung pada frekuensi. Resistansi tidak memperhitungkan frekuensi sinyal yang mengalirinya, karena secara prinsip tidak mempengaruhi ketahanan komponen yang tidak bersifat reaktif. Di sisi lain, komponen yang bersifat reaktif akan memiliki jumlah hambatan listrik yang berubah tergantung pada frekuensi sinyal input. Impedansi akan berubah sesuai dengan frekuensi sinyal yang diterimanya. Inilah perbedaan utama antara resistansi (resistance) dan impedansi (impedance).

Komponen Reaktif dan Komponen Tidak Reaktif

Komponen elektronika yang tidak bersifat reaktif adalah komponen yang tidak akan terpengaruh oleh frekuensi sinyal yang mengalirinya. Nilai hambatan atau resistansinya tetap tidak berubah meskipun frekuensi berubah. Salah satu contoh komponen elektronika yang tidak bersifat reaktif adalah resistor. Baik tegangan AC maupun DC yang melewati resistor, nilai resistansinya akan tetap sama. Dengan kata lain, hambatan pada resistor akan memiliki nilai yang sama saat terhubung dengan sinyal DC maupun sinyal AC.

Sementara itu, komponen yang bersifat reaktif adalah komponen yang nilai hambatan listriknya dapat berubah dengan perubahan frekuensi sinyal yang masuk. Dua komponen reaktif utama adalah kapasitor dan induktor. Kapasitor adalah komponen reaktif yang memiliki impedansi tinggi pada frekuensi rendah dan impedansi rendah pada frekuensi yang lebih tinggi. Dengan peningkatan frekuensi, reaktansi pada kapasitor akan berkurang.

Di sisi lain, induktor adalah komponen reaktif yang memiliki impedansi rendah pada frekuensi rendah dan impedansi yang meningkat pada frekuensi yang lebih tinggi. Ketika frekuensi meningkat, impedansi pada induktor juga akan meningkat. Ini dikenal sebagai reaktansi kapasitif dan reaktansi induktif.

Baca juga:  Pengertian Band Pass Filter (BPF) : Pembahasan Lengkapnya

Cara Menghitung Impedansi (Impedance) dalam Rangkaian Seri RLC

Apakah Kalian sudah memahami tentang Light Emitting Diode (LED)? Selanjutnya, kita akan membahas Cara Menghitung Impedansi (Impedance) dalam Rangkaian Seri RLC. Perlu diketahui bahwa terdapat dua faktor atau elemen yang mempengaruhi hambatan pada arus listrik bolak-balik, yaitu resistansi (R) dan reaktansi (X).

Resistansi umumnya terdapat pada komponen resistor, meskipun komponen lain juga memiliki resistansi kecil dalam rangkaian. Sementara itu, reaktansi dipengaruhi oleh komponen reaktif seperti induktor dan kapasitor (reaktansi induktif (XL) dan reaktansi kapasitif (XC)).

Berikut ini adalah contoh perhitungan impedansi pada rangkaian yang terdiri dari resistor (R), induktor (L), dan kapasitor (C).

Pengertian Impedansi Listrik

Rumus Impedansi Listrik

Z = √R2 + (XL – XC)2

Contoh Perhitungan Impedansi pada Rangkaian R, L dan C

Diberikan sebuah rangkaian seri RLC yang terdiri dari sebuah Resistor 15Ω, sebuah Induktor 0,3H, dan sebuah Kapasitor 47uF yang dihubungkan secara seri dengan sumber listrik AC 100V 50Hz. Mari kita hitung Impedansi dan arus listrik yang mengalir pada rangkaian tersebut.

Diketahui:

  • R = 15Ω
  • L = 0,3H
  • C = 47uF atau 47 x 10-6F

Penyelesaian:

1. Hitung Reaktansi Induktif (XL)

  • XL = 2πfL
  • XL = 2 x 3,142 x 50 x 0,3
  • XL = 94,26Ω

2. Hitung Reaktansi Kapasitif (XC)

  • XC = 1 / 2πfC
  • XC = 1 / (2 x 3,142 x 50 x (47 x 10-6))
  • XC = 67,72Ω

3. Menghitung Impedansi Rangkaian RLC

  • Z = √R^2 + (XL – XC)^2
  • Z = √15^2 + (94,26 – 67,72)^2
  • Z = √225 + 26,542
  • Z = √251,542
  • Z = 15,24Ω

Jadi, Impedansi listrik Rangkaian RLC adalah 15,24Ω

4. Menghitung Arus listrik yang mengalir di Rangkaian RLC

  • I = V/Z
  • I = 100V / 15,24Ω
  • I = 6,5A

Jadi, Arus listrik yang mengalir di Rangkaian RLC tersebut adalah sebesar 6,5 Ampere.

Jenis – jenis Impedansi

Baik impedansi maupun resistansi, keduanya merupakan istilah yang merujuk pada karakteristik yang melawan arus listrik. Perbedaan antara impedansi dan resistansi dapat dilihat dari penjelasan sederhana berikut ini.

Jika resistansi adalah hambatan yang menghalangi aliran arus listrik dalam rangkaian, impedansi merupakan ukuran dari hambatan tersebut. Biasanya, impedansi digunakan dalam rangkaian arus bolak-balik.

Baca juga:  Penyebab Saklar MCB Meteran Listrik Tidak Bisa ON

Selain itu, impedansi memiliki struktur yang lebih kompleks dibandingkan resistansi.

Berdasarkan jenisnya, impedansi dapat dibedakan menjadi beberapa macam. Berikut ini penjelasan lengkap tentang setiap jenis impedansi yang dapat diketahui:

1. Impedansi Akustik

Impedansi akustik adalah nilai resistansi yang muncul akibat perambatan gelombang suara melalui media tertentu. Nilai resistansi ini dipengaruhi oleh faktor-faktor seperti kedalaman, tekanan, suhu, dan lain-lain.

2. Impedansi Kapasitif

Impedansi kapasitif terjadi ketika reaktansi kapasitif memiliki nilai yang lebih besar daripada reaktansi induktifnya. Hal ini terjadi ketika bagian imajiner kapasitor mengalami perubahan arus.

3. Impedansi Induktif

Impedansi induktif terjadi ketika reaktansi induktif memiliki nilai yang lebih besar daripada reaktansi kapasitifnya. Hal ini terjadi pada kumparan ketika hambatannya mengalami perubahan arus dibandingkan dengan kondisi imajinernya.

4. Impedansi Resistif

Impedansi resistif terjadi ketika nilai reaktansi dalam rangkaian arus searah berada pada titik nol.

5. Impedansi Ekivalen

Impedansi ekivalen adalah kondisi di mana nilai impedansi dalam suatu rangkaian memiliki jumlah yang setara. Konsep rangkaian ekivalen banyak digunakan dalam analisis jaringan, seperti pada resistor dalam rangkaian seri atau paralel.

Penutup

Sebagai penutup, kita telah membahas secara mendalam tentang pengertian impedansi listrik. Impedansi sendiri sangat penting dalam bidang teknik listrik dan elektronik, berperan sebagai pengukur resistansi total dalam suatu sirkuit listrik.

Mengetahui impedansi juga memungkinkan kita untuk mengoptimalkan performa perangkat listrik dan elektronik, serta memahami lebih baik tentang bagaimana arus dan tegangan bekerja dalam suatu sirkuit. Jadi, pemahaman yang mendalam tentang impedansi bukan hanya membantu dalam pemecahan masalah teknis, tapi juga dalam mendorong inovasi dan pengembangan dalam teknologi listrik.

Semoga artikel dari bengkeltv.id dapat membantu Kalian mendapatkan gambaran yang lebih baik tentang Pengertian Impedansi Listrik dan bagaimana itu bekerja.
