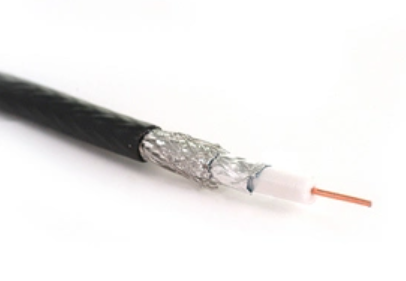

Pengertian Kabel Koaksial

Pengertian Kabel Koaksial : Fungsi dan Kelebihannya

Posted on

Bengkeltv.idPengertian Kabel Koaksial : Fungsi dan Kelebihannya. Kabel koaksial adalah salah satu jenis kabel yang sangat populer dan banyak digunakan dalam berbagai aplikasi elektronik dan komunikasi. Dengan desainnya yang khas, kabel ini terdiri dari beberapa lapisan yang bekerja sama untuk memastikan transmisi sinyal yang efisien dan berkualitas tinggi. Di tengah kabel terdapat konduktor pusat, biasanya terbuat dari tembaga, yang berfungsi sebagai jalur utama untuk mengalirkan sinyal. Konduktor ini dikelilingi oleh lapisan isolator yang berperan untuk menjaga jarak antara konduktor pusat dan konduktor luar, serta untuk mengurangi gangguan eksternal.

Di luar lapisan isolator, terdapat konduktor luar yang biasanya terbuat dari tembaga atau aluminium, yang berfungsi sebagai ground dan juga membantu mengurangi interferensi sinyal. Selain itu, kabel koaksial juga dilengkapi dengan pelindung tambahan, sering kali berupa lapisan metalik atau plastik, yang melindungi seluruh struktur dari kerusakan fisik dan gangguan elektromagnetik.

Desain yang unik ini membuat kabel koaksial sangat efektif dalam mentransmisikan berbagai jenis data, termasuk suara, gambar, dan video, dengan kualitas yang sangat baik. Hal ini menjadikannya pilihan utama dalam berbagai sistem komunikasi, seperti televisi kabel, internet broadband, serta sistem keamanan dan pengawasan.

Dalam artikel ini, kita akan membahas secara mendalam mengenai pengertian kabel koaksial, komponen-komponennya yang penting, serta keunggulan dan aplikasi yang membuat kabel ini menjadi salah satu pilihan terpopuler dalam dunia komunikasi modern. Dengan pemahaman yang lebih baik tentang kabel koaksial, Kalian akan lebih siap untuk memilih solusi komunikasi yang paling sesuai dengan kebutuhan Kalian.

Pengertian Kabel Koaksial

Kabel coaxial, atau yang dikenal dengan sebutan BNC (Bayonet Neill-Concelman), merupakan jenis kabel listrik yang terdiri dari konduktor tembaga dan dilindungi oleh isolator di sekelilingnya.

Kabel ini berfungsi dengan menggunakan dua konduktor untuk efisiensi yang optimal. Inti kabel terdiri dari kawat padat yang dikelilingi oleh sekat, kemudian dililit oleh kawat konduktor lainnya.

Penggunaan tembaga dalam pembuatan kabel coaxial menjadikannya pilihan yang lebih ekonomis dibandingkan kabel lainnya, seperti kabel fiber optic. Hal ini juga berlaku untuk biaya pemasangan dan pemeliharaannya.

Kabel coaxial ditemukan oleh Oliver Heaviside, seorang insinyur dan matematikawan Inggris, pada tahun 1880. Namun, penggunaannya secara luas baru dimulai pada tahun 1940, ketika perusahaan AT&T menggunakannya untuk transmisi data antar benua.

Fungsi Kabel Coaxial

Kabel coaxial memiliki beberapa fungsi penting dalam pengiriman sinyal listrik dengan frekuensi tinggi, antara lain:

  • Mentransmisi Sinyal Listrik
    Fungsi utama kabel coaxial adalah mentransmisikan sinyal listrik dengan frekuensi tinggi dari sumber ke perangkat penerima. Kabel ini dirancang khusus untuk memastikan kualitas sinyal yang baik dan meminimalkan gangguan elektromagnetik dari lingkungan sekitarnya.
  • Menghindari Gangguan Interferensi
    Dilengkapi dengan lapisan pelindung isolator, kabel coaxial membantu menghindari interferensi elektromagnetik (EMI) yang dapat memengaruhi kualitas sinyal. Ini sangat penting, terutama dalam aplikasi yang memerlukan transmisi sinyal frekuensi tinggi, seperti sistem telekomunikasi dan televisi kabel.
  • Menghubungkan Antena dengan Perangkat Penerima
    Kabel ini juga berfungsi menghubungkan antena dengan perangkat penerima, seperti televisi atau radio. Dengan kabel coaxial, sinyal yang diterima oleh antena dapat diteruskan ke perangkat penerima dengan kualitas yang baik dan gangguan minimal.
  • Menghubungkan Perangkat Komputer
    Dalam jaringan komputer, kabel coaxial dapat digunakan sebagai media transmisi data. Kabel ini umumnya digunakan dalam jaringan LAN (Local Area Network) yang mengadopsi teknologi ethernet, menawarkan kecepatan transfer data yang tinggi, ideal untuk jaringan skala kecil hingga menengah.
  • Menghubungkan Sistem Audio dan Video
    Kabel coaxial juga berfungsi menghubungkan perangkat audio dan video, seperti home theater, DVD player, dan konsol game. Kabel ini dapat mentransmisikan sinyal audio dan video dengan kualitas tinggi, serta mengurangi gangguan selama pengiriman sinyal.
Baca juga:  Apa Itu Pressure Transmitter? Fungsi, Komponen & Cara Kerjanya

Secara keseluruhan, kabel coaxial memiliki peran yang sangat penting dalam mengirimkan sinyal listrik dengan frekuensi tinggi dan menjaga kualitas sinyal yang diterima oleh perangkat. Kabel ini sangat diperlukan dalam berbagai aplikasi yang memerlukan transmisi sinyal berkualitas tinggi dan minim gangguan.

Karakteristik Kabel Coaxial

Kabel coaxial memiliki beberapa karakteristik penting yang menjadikannya pilihan populer untuk transmisi sinyal, terutama dalam TV, internet, dan komunikasi data. Berikut adalah beberapa karakteristik utama kabel coaxial:

  • Impedansi Karakteristik
    Impedansi karakteristik adalah resistansi listrik yang muncul saat sinyal mengalir melalui kabel coaxial. Impedansi ini biasanya ditentukan oleh jarak antara konduktor pusat dan pelindung, serta diameter keduanya. Kabel dengan impedansi karakteristik yang lebih tinggi mampu mentransmisikan sinyal dengan jarak yang lebih jauh.
  • Kapasitas Transmisi
    Kapasitas transmisi merujuk pada jumlah informasi atau data yang dapat ditransmisikan melalui kabel coaxial dalam waktu tertentu. Kapasitas ini ditentukan oleh lebar pita (bandwidth) kabel, yang bergantung pada frekuensi operasi dan impedansi karakteristik.
  • Kehilangan Sinyal
    Kehilangan sinyal adalah pengurangan kekuatan sinyal saat melintasi kabel coaxial. Tingkat kehilangan sinyal dipengaruhi oleh panjang kabel, impedansi karakteristik, dan frekuensi sinyal. Kabel coaxial berkualitas tinggi umumnya memiliki tingkat kehilangan sinyal yang lebih rendah.
  • Daya Tahan
    Kabel coaxial dirancang untuk tahan terhadap berbagai kondisi lingkungan, termasuk kelembapan, suhu ekstrem, dan bahan kimia. Daya tahan ini sangat tergantung pada material yang digunakan untuk pelindung dan isolasi, serta teknik produksi yang diterapkan.
  • Biaya
    Biaya kabel coaxial bervariasi tergantung pada spesifikasi dan kualitasnya. Kabel dengan spesifikasi yang lebih baik biasanya memiliki harga yang lebih tinggi.

Karakteristik-karakteristik ini perlu dipertimbangkan saat memilih kabel yang sesuai untuk aplikasi tertentu. Penting untuk memastikan bahwa kabel memiliki impedansi karakteristik, kapasitas transmisi, dan kehilangan sinyal yang sesuai dengan kebutuhan aplikasi, serta mampu bertahan dalam kondisi lingkungan yang relevan.

Jenis-jenis Kabel Koaksial

Pengertian Kabel Koaksial

Sebelumnya telah dibahas tentang definisi dan berbagai fungsi kabel koaksial. Sekarang, mari kita bahas mengenai jenis-jenis kabel koaksial dan spesifikasinya agar pengguna dapat memilih kabel yang sesuai dengan kebutuhan mereka.

Simaklah dengan baik pembahasan berikut ini!

1. Hard Line Coaxial

Kabel hardline coaxial adalah jenis kabel yang terdiri dari tabung tembaga bundar yang dilindungi oleh kombinasi logam, seperti aluminium atau tembaga. Kabel ini umumnya digunakan untuk menghubungkan pemancar dengan antena.

2. Triaxial Cable

Kabel triaxial adalah jenis kabel koaksial yang menawarkan ketahanan lebih tinggi terhadap gangguan eksternal. Kabel ini memiliki lapisan isolator yang lebih tebal dan dilengkapi dengan konduktor tambahan, sehingga memiliki bandwidth yang lebih besar. Karena spesifikasi yang lebih tinggi, kabel triaxial biasanya lebih mahal dibandingkan dengan jenis kabel koaksial lainnya.

3. Rigid Line Coaxial

Kabel rigid line coaxial menggunakan dua tabung tembaga dan berfungsi sebagai pipa. Kabel ini memiliki kekakuan tinggi dalam bentuk fisiknya, sehingga tidak dapat digulung. Kabel rigid line coaxial umumnya digunakan sebagai media transmisi radio frekuensi, terutama untuk aplikasi dalam ruangan (indoor).

4. Radiating Cable

Kabel radiating adalah jenis kabel coaxial yang mirip dengan hardline coaxial, tetapi memiliki slot khusus yang disesuaikan dengan panjang gelombang yang digunakan. Kabel ini sering dipasang di dalam lift, peralatan militer, dan terowongan bawah tanah.

Jenis Konektor Kabel Koaksial

Pengertian Kabel Koaksial
Sebagai media transmisi data, kabel koaksial memiliki komponen-komponen penting yang memainkan peran dalam fungsionalitasnya. Salah satu komponen yang sangat vital adalah konektor. Konektor digunakan untuk menghubungkan kabel ke perangkat lainnya, sehingga memungkinkan aliran data yang lancar.

Baca juga:  √ Pengertian Kapasitor Variabel: Fungsi, Jenis, Simbol dan Cirinya

Konektor kabel koaksial terbagi menjadi beberapa jenis yang memiliki fungsi dan aplikasi yang berbeda. Berikut adalah penjelasan lebih detail tentang masing-masing jenis konektor:

  • Konektor BNC (Bayonet Neil-Concelman) digunakan terutama untuk menghubungkan kabel koaksial ke perangkat televisi atau CCTV. Konektor ini juga digunakan untuk transmisi sinyal audio dan video dengan frekuensi hingga 4GHz.
  • Konektor TNC (Threaded Neil-Concelman) biasanya digunakan dalam transmisi audio pada telepon. Tingkat kendali operasinya dapat mencapai 12GHz. Konektor ini menggunakan pengunci berulir untuk memastikan koneksi yang lebih kokoh.
  • Konektor SMA (SubMiniature version A) digunakan pada ponsel, sistem antena Wi-Fi, serta sistem gelombang mikro dan radio. Konektor ini mampu beroperasi pada frekuensi hingga 18GHz. SMA memiliki ukuran yang lebih kecil dibandingkan dengan BNC dan TNC.
  • Konektor SMB (SubMiniature version B) umumnya digunakan dalam transmisi perangkat keras komunikasi. Konektor ini memiliki ukuran yang lebih kecil dan sering digunakan dalam aplikasi yang membutuhkan ruang yang terbatas.
  • Konektor RCA (Radio Corporation of America), juga dikenal sebagai konektor A/V, merupakan jenis konektor yang paling umum digunakan untuk transmisi audio dan video. Konektor ini sering ditemukan pada perangkat elektronik seperti televisi. Konektor RCA memiliki tiga jenis warna yang khas, yaitu kuning, putih, dan merah.
  • Konektor F umumnya digunakan pada televisi digital dan kabel. Konektor ini sering menggunakan kabel RG6 atau RG59. Konektor F memiliki desain yang memungkinkan pemasangan yang mudah dan aman.

Dengan berbagai jenis konektor ini, kabel koaksial dapat terhubung dengan berbagai perangkat sesuai dengan kebutuhan transmisi data yang spesifik. Pemilihan jenis konektor yang tepat sangat penting untuk memastikan kualitas sinyal yang optimal dan kekalianlan koneksi.

Kelebihan dan Kekurangan Kabel Koaksial

Kabel koaksial memiliki beberapa keunggulan dan kelemahan yang perlu diperhatikan. Hal ini penting untuk dipertimbangkan sebelum menggunakannya agar dapat memanfaatkannya dengan lebih efektif.

Kelebihan Kabel Koaksial

Kabel koaksial memiliki beberapa kelebihan yang membuatnya banyak digunakan dalam berbagai aplikasi, terutama untuk transmisi sinyal, seperti TV kabel, internet, dan sistem telekomunikasi. Berikut adalah beberapa kelebihan kabel koaksial:

  • Menyalurkan sinyal dengan kekuatan yang lebih besar:
    Kabel koaksial mampu menyalurkan sinyal listrik dengan daya yang lebih besar dibandingkan dengan kabel biasa. Hal ini membuatnya ideal untuk aplikasi yang membutuhkan pengiriman sinyal yang kuat dan jarak yang lebih jauh.
  • Mendukung jalur microwave dalam jarak pendek:
    Kabel koaksial dapat digunakan sebagai jalur transmisi untuk sinyal mikrowave pada jarak yang relatif pendek. Hal ini menjadikannya pilihan yang baik untuk aplikasi komunikasi jarak dekat.
  • Jarak transmisi yang lebih panjang:
    Kabel koaksial memiliki jarak transmisi maksimum yang lebih panjang dibandingkan dengan kabel pasangan berpilin (twisted pair). Ini memungkinkan penggunaan kabel koaksial dalam aplikasi yang membutuhkan jarak transmisi yang lebih luas.
  • Ketahanan arus yang rendah pada frekuensi tinggi:
    Kabel koaksial memiliki resistansi yang rendah terhadap arus listrik pada frekuensi yang lebih tinggi. Ini memungkinkan transmisi sinyal yang lebih akurat dan minim gangguan pada frekuensi tinggi.
  • Harga yang relatif terjangkau:
    Kabel koaksial umumnya memiliki harga yang lebih terjangkau dibandingkan dengan beberapa alternatif kabel lainnya. Hal ini menjadikannya solusi yang ekonomis untuk kebutuhan transmisi sinyal.
  • Ketahanan terhadap gangguan eksternal:
    Kabel koaksial memiliki kekuatan fisik yang baik dan mampu menahan gangguan eksternal seperti interferensi elektromagnetik. Ini menjadikannya pilihan yang tahan lama dan dapat dikalianlkan dalam lingkungan yang berpotensi mengalami gangguan.
  • Kompatibilitas dengan transmisi data analog dan digital:
    Kabel koaksial dapat digunakan untuk mentransmisikan data baik dalam bentuk analog maupun digital. Hal ini menjadikannya fleksibel untuk digunakan dalam berbagai aplikasi komunikasi.
  • Lebar pita (bandwidth) yang lebih besar:
    Kabel koaksial memiliki kapasitas lebar pita yang lebih besar, yang memungkinkan transmisi data dengan kecepatan tinggi dan kemampuan menangani frekuensi yang lebih tinggi.
  • Kemungkinan masalah yang lebih kecil:
    Kabel koaksial cenderung memiliki tingkat kekalianlan yang tinggi dan lebih sedikit mengalami masalah dibandingkan dengan beberapa jenis kabel lain dengan fungsi serupa.
Baca juga:  Pengertian Reaktansi Kapasitif : Rumus dan Cara Menghitungnya

Namun, kabel koaksial juga memiliki beberapa kelemahan yang perlu diperhatikan.

Kelemahan Kabel Koaksial

Meskipun kabel koaksial memiliki banyak kelebihan, kabel ini juga memiliki beberapa kelemahan yang perlu diperhatikan dalam penggunaannya. Berikut adalah beberapa kelemahan kabel koaksial:

  • Proses pemasangan yang rumit:
    Pemasangan kabel koaksial membutuhkan keahlian dan pemahaman yang cukup karena prosesnya lebih rumit dibandingkan dengan kabel lainnya. Ini dapat memerlukan lebih banyak waktu dan tenaga untuk memasangnya dengan benar.
  • Biaya pemeliharaan yang tinggi:
    Pemeliharaan kabel koaksial cenderung lebih mahal dibandingkan dengan beberapa jenis kabel lainnya. Perbaikan atau penggantian kabel yang rusak dapat memerlukan biaya yang signifikan.
  • Pengaruh temperatur terhadap kualitas:
    Sistem koaksial rentan terhadap variasi suhu. Perubahan temperatur ekstrem dapat mempengaruhi kualitas sinyal yang ditransmisikan melalui kabel koaksial.
  • Batasan jumlah koneksi:
    Kabel koaksial memiliki batasan jumlah koneksi perangkat yang dapat dilayani. Biasanya, jumlah maksimal koneksi device yang dapat dihubungkan melalui kabel koaksial terbatas hanya pada sekitar 30 unit.
  • Penggunaan repeater:
    Untuk menguatkan sinyal yang mengalami redaman karena jarak transmisi yang panjang, kabel koaksial memerlukan penggunaan repeater. Hal ini dapat menambah kompleksitas dan biaya sistem secara keseluruhan.
  • Rentan terhadap gangguan fisik:
    Pemasangan kabel koaksial di atas tanah dapat rentan terhadap gangguan fisik seperti kerusakan mekanis atau pemutusan sambungan. Ini dapat menyebabkan gangguan pada koneksi atau hubungan yang menggunakan kabel koaksial.
  • Karakteristik kabel yang kaku:
    Kabel koaksial memiliki sifat fisik yang kaku dan sulit digulung menjadi lingkaran. Ini dapat menyulitkan proses instalasi dan penyimpanan kabel, terutama jika diperlukan penggunaan panjang kabel yang cukup besar.

Meskipun kabel koaksial memiliki kekurangan-kekurangan ini, dengan pemahaman yang baik tentang karakteristiknya, kelemahan tersebut dapat dikelola dan dikompensasi dengan baik sesuai dengan kebutuhan aplikasi yang spesifik.

Penutup

Sebagai penutup, penting untuk memahami pengertian kabel koaksial dan berbagai jenisnya, yang masing-masing memiliki karakteristik dan aplikasi spesifik. Kabel koaksial adalah salah satu jenis kabel yang dirancang untuk mentransmisikan sinyal listrik dengan efisiensi tinggi, sering digunakan dalam sistem telekomunikasi, televisi, dan jaringan komputer.

Dengan struktur yang terdiri dari konduktor pusat, isolator, dan lapisan pelindung, kabel koaksial dapat mengurangi gangguan elektromagnetik dan kehilangan sinyal, menjadikannya pilihan yang ideal untuk berbagai aplikasi.

Jenis-jenis kabel koaksial, seperti kabel hardline, triaxial, rigid line, dan radiating, memiliki kelebihan dan kekurangan masing-masing, sehingga pemilihan jenis yang tepat harus disesuaikan dengan kebutuhan spesifik. Memahami pengertian kabel koaksial dan karakteristiknya sangat penting dalam memastikan kualitas transmisi sinyal yang optimal dalam berbagai kondisi. Demikian ulasan dari bengkeltv.id mengenai Pengertian Kabel Koaksial. Semoga bermanfaat untuk Kalian.
