Pemahaman Mendalam Tentang Pengertian Kabel Listrik dan Jenis-jenisnya

Posted on

Bengkeltv.idPemahaman Mendalam Tentang Pengertian Kabel Listrik dan Jenis-jenisnya. Memahami dan mengenal lebih dalam tentang dunia listrik adalah suatu keharusan, terutama bagi Kalian yang sering berurusan dengan berbagai instalasi listrik. Salah satu elemen penting dalam sistem listrik adalah kabel listrik.

Mungkin sebagian besar dari kita hanya mengetahui bahwa kabel listrik adalah alat yang digunakan untuk menghantarkan arus listrik dari satu titik ke titik lainnya.

Namun, apa sebenarnya pengertian kabel listrik dan apa saja fungsinya dalam kehidupan sehari-hari? Melalui artikel ini, kita akan membahas secara lebih mendalam tentang pengertian kabel listrik, fungsi utamanya, dan berbagai jenis yang digunakan dalam kehidupan kita sehari-hari. Mari kita mulai eksplorasi kita pada dunia kabel listrik.

Pengertian Kabel Listrik

Dikenal juga dengan istilah electrical cable dalam bahasa Inggris, kabel listrik berfungsi sebagai saluran penghantar arus listrik. Konstituen utama dari kabel ini meliputi konduktor dan isolator.

Konduktor, yang berfungsi sebagai penghantar listrik, biasanya terbuat dari tembaga dan aluminium. Meski beberapa konduktor menggunakan perak dan emas, penggunaannya cukup terbatas mengingat harganya yang cukup tinggi.

Di sisi lain, isolator yang berperan sebagai pelindung dalam kabel listrik biasanya terbuat dari bahan yang sulit atau bahkan tidak dapat menghantarkan arus listrik. Bahan isolator bisa berupa thermoplastik dan thermosetting, misalnya polimer (plastik dan karet) yang diproses melalui pemanasan dan pendinginan berulang kali.

Kabel listrik umumnya berisi beberapa kawat yang telah terisolasi dan digabung menjadi satu, sehingga menciptakan jalur transmisi multikonduktor.

Ada beberapa hal penting yang perlu diperhatikan saat memilih kabel listrik, seperti informasi pada label, warna kabel, dan aplikasinya.

Informasi yang dicetak pada kabel listrik sangat penting untuk memastikan kabel tersebut sesuai dengan kebutuhan penggunaan. Informasi yang biasanya tertera pada kabel listrik meliputi:

  • Tegangan nominal
    Ini adalah tegangan operasional yang tercetak pada kabel, misalnya 450/750V yang artinya tegangan nominal berkisar antara 450V sampai 750V.
  • Ukuran kabel (cable size)
    Ini adalah ukuran dari setiap kawat yang tergabung dalam kabel tersebut. Diukur berdasarkan sistem American Wire Gauge (AWG), ukuran tersebut bisa berupa 8, 10, 12, 14, 16, dan seterusnya. Setiap angka mewakili diameter kawat di dalam kabel. Semakin tinggi angka, semakin kecil ukuran kabelnya. Di Indonesia, kita biasanya menggunakan satuan mm² seperti 1.5mm², 2.5mm², 4mm², 6mm², dan lainnya.
  • Kode bahan dan jumlah kawat dalam kabel
    Beberapa kode yang biasa kita temui meliputi NYA, NYAF, NGA, NYM, NYMHY, NYY, NYYHY, dan sebagainya. Dari kode tersebut, kita bisa memahami bahan konduktor dan isolator yang digunakan, serta jumlah kawat konduktor apakah tunggal atau serabut (lebih dari satu).
Baca juga:  Pengertian Band Pass Filter (BPF) : Pembahasan Lengkapnya

Bagian-Bagian Kabel Listrik

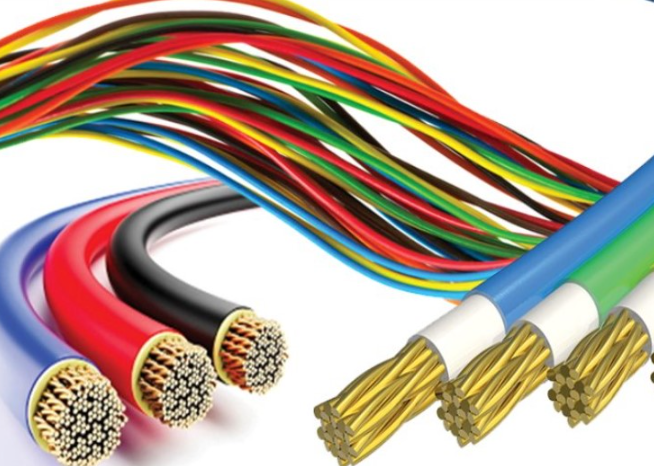

Pengertian Kabel Listrik

Mari kita lihat ilustrasi kabel listrik di atas. Apakah Kalian dapat melihat komponen-komponen yang menyusun kabel listrik dengan jelas? Dalam kenyataannya, kabel ini hanya memiliki dua bagian utama.

Berikut ini adalah penjelasan yang lebih mendalam mengenai komponen-komponen utama penyusun sebuah kabel listrik.

1. Konduktor

Elemen pertama dalam struktur kabel adalah konduktor. Sebagai bagian inti kabel, konduktor terdiri dari sekumpulan kawat yang disatukan.
Konduktor berperan sebagai saluran penghantaran listrik dalam kabel dan harus dibuat dari material logam. Tembaga dan aluminium menjadi logam yang paling sering digunakan dalam konduktor.

Keefektifan kabel dalam menghantarkan arus listrik beragam, tergantung pada kemampuan hantar arus (KHA) yang dimiliki oleh kabel tersebut.

Tersedia kabel dengan tegangan rendah, menengah, dan tinggi yang bisa dipilih berdasarkan kebutuhan penggunaan.

2. Isolator

Isolator merupakan bagian paling luar dari kabel. Tugas utama isolator adalah melindungi dan menghindari risiko kejutan listrik.
Berbeda dengan konduktor, isolator dibuat dari bahan termoplastik yang tidak mampu menghantarkan listrik.

Fungsi isolator tidak hanya melindungi, tetapi juga menjaga bagian dalam kabel tetap tersembunyi dan mencegah risiko kejutan listrik bagi manusia. Isolator membuat kabel tetap aman bahkan ketika terjadi hubungan pendek atau korsleting listrik.

Ada berbagai jenis material yang digunakan sebagai isolator pada kabel. Salah satu material yang paling umum digunakan adalah PVC.

Jenis-Jenis Kabel Listrik

Pengertian Kabel Listrik

Setelah memahami Pengertian Kabel Listrik, kita akan membahas berbagai jenis kabel listrik berdasarkan bentuknya. Berikut ini merupakan beberapa jenis kabel listrik yang umumnya digunakan dalam penghantaran arus listrik dan transmisi data.

1. Kabel Berpasangan (Paired Cable)

Jenis kabel ini terbentuk dari dua konduktor yang masing-masing dilapisi isolator. Kabel berpasangan kerap digunakan untuk penghantaran arus listrik searah (DC) serta arus listrik bolak-balik (AC) dengan frekuensi rendah.

2. Kabel Twin Lead

Kabel ini dibentuk dari dua konduktor yang memiliki bentuk serupa dengan pita. Kabel Twin Lead biasanya digunakan sebagai saluran transmisi antara antena dan receiver (perangkat penerima sinyal) seperti radio dan televisi. Kabel ini juga dikenal dengan nama kabel 300Ω sebab memiliki impedansi sebesar 300Ω.

3. Kabel Shielded Twin Lead

Jenis kabel ini mirip dengan kabel berpasangan, namun dilengkapi dengan lapisan logam tipis yang berhubungan dengan konduktor ground. Lapisan logam tersebut berfungsi sebagai pelindung kabel dari gangguan medan magnet atau gangguan lain yang bisa menyebabkan noise pada sinyal kabel.

Baca juga:  Cara Menghemat Energi Listrik yang Paling Efektif

4. Kabel Multi Konduktor (Multiple Conductor Cable)

Kabel jenis ini berisikan beberapa konduktor yang masing-masing dilapisi oleh isolator dan memiliki warna yang berbeda-beda pada bungkusannya. Kabel ini biasa digunakan dalam perangkat listrik rumah tangga atau instalasi listrik domestik.

5. . Kabel Koaksial (Coaxial Cable)

Kabel koaksial digunakan untuk penghantaran sinyal frekuensi tinggi. Kabel ini memiliki dua konduktor, dimana satu konduktor berada di bagian luar dan mengelilingi konduktor tunggal yang dipisahkan oleh isolator.

Jenis kabel ini memiliki impedansi transmisi yang konstan dan tidak menghasilkan medan magnet, sehingga sangat cocok untuk transmisi sinyal frekuensi tinggi.

6. Kabel Pita (Ribbon)

Kabel ini biasa disebut juga sebagai kabel pelangi. Biasanya digunakan dalam aplikasi atau rangkaian elektronik yang membutuhkan banyak kawat konduktor sebagai penghubung.

Kabel pita atau ribbon memiliki fleksibilitas yang tinggi dan biasanya digunakan dalam rangkaian yang membutuhkan tegangan rendah, khususnya pada sistem digital.

7. Kabel Serat Optik (Fiber Optic Cable)

Kabel ini dibuat dari serat kaca atau plastik yang halus yang bisa mentransmisikan sinyal cahaya dari satu tempat ke lainnya. Sumber cahaya bisa berupa sinar laser atau sinar LED. Kabel serat optik memiliki diameter sekitar 120 mikrometer.

Kabel serat optik memiliki keunggulan dalam mentransmisikan data dengan kecepatan tinggi, jarak jauh, keKalianlan tinggi, dan kebal terhadap gangguan elektromagnetik.

8. Kabel Pasangan Berpilin (Twisted Pair Cable)

Twisted Pair Cable terdiri dari sepasang kabel tembaga yang dipilin bersamaan membentuk bentuk spiral dan dilapisi dengan bahan plastik. Pada dasarnya, kabel twisted pair dibagi menjadi dua tipe, yakni UTP (Unshielded Twisted Pair) dan STP (Shielded Twisted Pair).

Ukuran diameter kabel twisted pair berada di antara 0,4 mm hingga 0,8 mm. Kabel twisted pair ini secara umum digunakan dalam jaringan komputer, sistem telepon, dan berbagai sistem komunikasi lainnya.

Kabel UTP tidak memiliki lapisan pelindung tambahan, sedangkan kabel STP dilengkapi dengan lapisan pelindung berbahan foil atau anyaman logam dengan tujuan untuk menurunkan gangguan elektromagnetik.

Fungsi Kabel Listrik

Masih terkait dengan tema utama kita, Pengertian Kabel Listrik, kabel dalam era digital ini merupakan elemen yang sangat penting dan tak terpisahkan dari berbagai alat elektronik. Meski perkembangan teknologi nirkabel kian maju, peran serta kegunaan kabel tetap menjadi hal yang vital.

Sebagai penghantar listrik, kabel memegang peran penting dalam penggunaan listrik. Berikut adalah beberapa fungsi utama dari kabel listrik:

1. Menghantarkan arus listrik

Kabel berfungsi sebagai jembatan yang menghubungkan arus listrik dari sumber utama ke berbagai instalasi. Melalui kabel, distribusi arus listrik bisa terjadi secara merata ke berbagai perangkat elektronik yang membutuhkan pasokan listrik.

2. Menerima frekuensi gelombang

Tidak hanya sebagai penghantar arus listrik, kabel juga memiliki peran penting sebagai penerima frekuensi gelombang. Dengan adanya kabel, akses siaran radio dan televisi bisa terjadi dengan lebih optimal di setiap rumah. Kabel berfungsi dalam mentransmisikan sinyal gelombang elektromagnetik yang mengandung informasi audio dan visual ke perangkat penerima, seperti televisi atau radio.

Baca juga:  Pengertian Baterai dan Jenis-Jenisnya : Pembahasan Lengkapnya

Perlu diingat, meski teknologi nirkabel tengah berkembang pesat, kabel masih memiliki kelebihan dalam hal stabilitas, kecepatan, dan keKalianlan dalam transmisi data. Karena itu, kabel masih menjadi bagian vital dalam menghubungkan berbagai perangkat elektronik serta memfasilitasi transfer energi listrik dan transmisi sinyal komunikasi.

Cara Memilih Kabel Listrik Untuk di Rumah

Kabel listrik adalah elemen esensial yang harus ada di setiap rumah. Memiliki peran krusial sebagai penghantar listrik, kabel listrik ini memiliki beragam kegunaan di dalam rumah Kalian. Selain sebagai pemasok energi untuk berbagai perangkat elektronik seperti televisi, kulkas, hingga AC, kabel listrik juga berfungsi sebagai media penghantar frekuensi radio sebelum disalurkan melalui antena. Tanpa kabel sebagai mediator frekuensi radio, Kalian tidak akan bisa menikmati siaran televisi atau parabola di rumah, meski perangkat tersebut telah dinyalakan.

Pemilihan dan penggunaan kabel listrik di rumah bukanlah hal yang bisa diambil enteng, dan sebaiknya direncanakan dengan matang sejak awal. Hal ini bertujuan agar instalasi yang terpasang dapat berfungsi secara optimal dan memberikan kenyamanan serta keamanan dalam penggunaannya.

Penting untuk memastikan bahwa kabel listrik yang Kalian gunakan di rumah memenuhi stKalianr yang telah ditetapkan. Di Indonesia, semua perangkat dan komponen listrik, termasuk kabel listrik, harus mematuhi StKalianr Nasional Indonesia (SNI) yang ditetapkan oleh Badan StKalianrisasi Nasional (BSN). Selain itu, perlu juga diperhatikan pengaturan dan penataan kabel listrik di rumah. Kabel yang tidak tertata dengan baik bukan hanya membuat rumah tampak berantakan, namun juga berpotensi membahayakan.

Penutup

Penggunaan kabel listrik tidak terbatas pada rumah tangga atau gedung perkantoran saja. Kabel listrik juga digunakan dalam industri, transportasi, dan infrastruktur lainnya. Pada tingkat industri, kabel listrik yang lebih besar digunakan untuk menghubungkan peralatan dan mesin yang membutuhkan daya yang lebih besar.

Dalam era teknologi yang terus berkembang, kita juga melihat kemajuan dalam desain kabel listrik. Kabel listrik tahan api dan tahan air semakin banyak digunakan untuk meningkatkan keamanan dan keKalianlan sistem listrik.

Dalam kesimpulannya, kabel listrik merupakan elemen vital dalam sistem tenaga listrik. Pemahaman yang baik tentang pengertian kabel listrik membantu kita memahami pentingnya penggunaan kabel yang tepat, baik dalam aspek keamanan maupun efisiensi.

Dengan memilih kabel listrik yang sesuai dengan kebutuhan, kita dapat menghubungkan arus listrik dengan Kalianl dan memastikan operasional peralatan dengan lancar. Semoga informasi dari bengkeltv.id mengenai Pengertian Kabel Listrik ini bermanfaat untuk Kalian.
