Pengertian MCCB : Fungsi dan Cara Kerjanya Secara Lengkap

Posted on

Bengkeltv.idPengertian MCCB : Fungsi dan Cara Kerjanya Secara Lengkap. Pengertian MCCB (Molded Case Circuit Breaker) memang menjadi hal yang sangat esensial dalam dunia listrik. MCCB merupakan salah satu komponen kritis yang ditemukan dalam panel listrik dan berfungsi sebagai alat proteksi penting. Tujuan utama dari MCCB adalah untuk melindungi sistem listrik dari potensi kerusakan atau bahaya yang dapat disebabkan oleh arus lebih atau gangguan listrik seperti hubung singkat dan beban berlebih.

Secara sederhana, MCCB bekerja dengan cara memutus aliran listrik saat terjadi gangguan atau kondisi abnormal dalam sirkuit listrik. Hal ini dapat membantu mencegah kerusakan pada peralatan elektronik, mesin, dan peralatan listrik lainnya. Selain itu, fungsi protektifnya juga sangat penting dalam mencegah potensi kebakaran yang dapat disebabkan oleh arus lebih yang berlarut-larut.

Dalam artikel ini, kita akan menyelami lebih dalam mengenai Pengertian MCCB, mulai dari prinsip kerjanya, komponen-komponen yang membentuk MCCB, hingga keuntungan penggunaannya dalam instalasi listrik. Dengan pemahaman yang baik mengenai MCCB, kita dapat meningkatkan keselamatan dan efisiensi sistem listrik yang kita miliki. Jadi, jangan lewatkan ulasan menarik ini untuk menambah pengetahuan Kalian tentang MCCB!

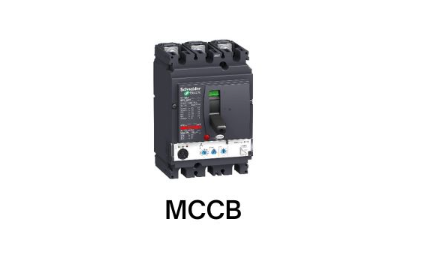

Pengertian MCCB

MCCB atau Moulded Case Circuit Breaker adalah sebuah komponen penting dalam sistem listrik yang berfungsi sebagai pengaman. Bedanya dengan MCB (Miniature Circuit Breaker) yang biasa kita temui di rumah adalah MCCB lebih cocok untuk penggunaan dalam skala besar, seperti di mal, pabrik, perkantoran, dan industri-industri lainnya yang membutuhkan perlindungan listrik yang kuat dan hKalianl.

MCCB dirancang untuk menangani beban listrik yang lebih besar daripada MCB. Mereka memiliki karakteristik yang berbeda dalam hal kapasitas pemutusan arus, rentang arus yang lebih luas, dan kemampuan untuk menangani kondisi beban yang lebih beragam.

Selain itu, MCCB juga dilengkapi dengan fitur-fitur seperti trip unit yang dapat mengatur pengoperasian MCCB sesuai dengan kondisi beban dan sistem pengamanan tambahan untuk memastikan keamanan dan keKalianlan sistem listrik secara keseluruhan.

Dengan kata lain, MCCB merupakan pilihan yang ideal untuk aplikasi-aplikasi listrik yang membutuhkan perlindungan yang kuat, efisien, dan dapat diKalianlkan di lingkungan dengan skala besar.

Baca juga:  Ukuran Kapasitor AC Berdasarkan PK dan Harganya Lengkap

Fungsi MCB

Secara umum, fungsi MCCB adalah sebagai pengaman dalam jaringan listrik. Dengan pemasangan MCCB, berbagai masalah keamanan yang mungkin terjadi pada instalasi listrik dapat terdeteksi dan diatasi dengan cepat. Pemakaian MCCB tidak hanya untuk melindungi peralatan elektrikal tetapi juga untuk mengurangi risiko kebakaran atau cedera akibat gangguan listrik.

Misalnya, jika terjadi korsleting pada jaringan listrik, MCCB akan segera merespons dengan memutuskan aliran arus listrik secara otomatis. Ini adalah respons yang sangat cepat dan efektif dalam menghindari bahaya tersengat listrik atau bahkan kebakaran yang bisa terjadi akibat gangguan listrik.

Selain itu, MCCB juga memiliki kemampuan untuk menangani beban listrik yang berlebihan atau arus lebih tinggi dari yang seharusnya. Dengan demikian, MCCB dapat menjaga stabilitas jaringan listrik dan mencegah kerusakan lebih lanjut pada peralatan atau instalasi listrik.

Secara keseluruhan, keberadaan MCCB dalam instalasi listrik sangat penting untuk menjaga keamanan, mencegah risiko bahaya listrik, dan meminimalkan kerusakan yang disebabkan oleh gangguan listrik yang tidak terduga.

Karakteristik MCCB

Karakteristik dari Moulded Case Circuit Breaker (MCCB) sangatlah beragam dan dapat disesuaikan dengan berbagai kebutuhan dalam sistem listrik. Berikut adalah beberapa karakteristik utama dari MCCB:

  • Menggunakan 3 Phase:
    MCCB dirancang khusus untuk bekerja pada sistem tiga fasa (3 phase). Ini sangat penting untuk sistem listrik yang lebih kompleks seperti di industri atau fasilitas besar, di mana pengaturan arus pada tiap fase harus diatur dengan cermat.
  • Rating Ampere 100A – 1000A:
    MCCB hadir dengan berbagai variasi rating arus yang luas, mulai dari 100 Ampere hingga 1000 Ampere. Dengan rentang rating yang fleksibel ini, MCCB dapat digunakan dalam berbagai aplikasi dengan kebutuhan arus yang berbeda-beda.
  • Network Frequency 50/60 Hz:
    MCCB dapat beroperasi pada frekuensi jaringan listrik yang umum, yaitu 50 atau 60 Hertz (Hz). Hal ini memastikan bahwa MCCB dapat berfungsi secara optimal di berbagai negara atau lingkungan dengan frekuensi listrik yang berbeda.
  • Menggunakan Thermal Magnetic:
    MCCB menggunakan mekanisme perlindungan gKalian, yaitu termal (thermal) dan magnetik (magnetic). Mekanisme termal berfungsi untuk melindungi perangkat dari overcurrent (arus berlebih) yang berkepanjangan, sementara mekanisme magnetik bertindak cepat dalam mengatasi arus pendek.
  • Bisa Diatur menjadi Fixed atau Adjustable:
    MCCB memberikan fleksibilitas dalam pengaturan. Pengguna dapat memilih untuk mengatur MCCB dalam mode tetap (fixed) sesuai dengan rating arus yang ditentukan, atau dalam mode penyesuaian (adjustable) yang memungkinkan pengaturan sensitivitas pelindung sesuai dengan kebutuhan aplikasi spesifik.
Baca juga:  Panduan Praktis : Cara Menghilangkan Warna Hijau Pada Layar TV Kalian

Kombinasi dari karakteristik-karakteristik ini membuat MCCB menjadi pilihan yang sangat berguna dan dapat diKalianlkan dalam menjaga keamanan serta kinerja sistem listrik yang kompleks.

Cara Kerja MCCB

Secara umum, MCCB dipakai untuk melindungi instalasi listrik dalam skala besar seperti di kantor, pabrik, pusat perbelanjaan, dan sejenisnya. Berikut adalah penjelasan lebih rinci mengenai cara kerja MCCB:

  • MCCB berfungsi sebagai pengaman listrik yang akan memutus arus ketika terjadi masalah dalam rangkaian listrik.
  • Selain itu, MCCB dilengkapi dengan sensor dan fitur temperatur sebagai bagian dari komponen elektroniknya.
  • Fitur-fitur ini memungkinkan MCCB untuk bekerja secara otomatis berdasarkan kondisi suhu dan arus pada saat itu.
  • Secara spesifikasi dan fungsi, MCCB memiliki kelebihan dibandingkan MCB yang lebih besar.
  • MCCB digunakan untuk jaringan listrik dengan kapasitas besar, sementara MCB umumnya dipakai dalam jaringan listrik rumah tangga.

Prinsip Kerja MCCB

Dalam keadaan konsleting yang membutuhkan pemutusan aliran listrik, ada beberapa cara yang dapat digunakan. Salah satu perangkat yang dipakai untuk tujuan ini adalah Circuit Breaker Arus Lebih (MCCB). Prinsip kerja MCCB melibatkan beberapa mekanisme yang berperan dalam memutus aliran listrik secara efisien. Berikut ini adalah penjelasan lebih lanjut mengenai prinsip-prinsip kerja MCCB:

1. Mekanisme Temperatur (Thermal)

Prinsip kerja MCCB berdasarkan mekanisme temperatur menggunakan bimetal yang sensitif terhadap perubahan suhu. Saat aliran arus listrik normal, kontak bimetal memungkinkan arus ini melintasi MCCB tanpa hambatan. Namun, jika arus melebihi kapasitas yang ditetapkan, panas yang dihasilkan oleh aliran listrik menyebabkan bimetal mengalami ekspansi. Ini mengakibatkan gerakan tuas operasi untuk memicu pemutusan aliran listrik, melindungi sistem dari risiko arus lebih.

2. Mekanisme Magnetik

Mekanisme magnetik pada MCCB bertujuan menghadapi situasi arus lebih tinggi yang dapat merusak sistem. Ketika arus melebihi batas yang aman, medan magnet dihasilkan oleh aliran arus tersebut. Medan magnet ini mempengaruhi tuas operasi MCCB, menyebabkannya terpicu dan memutus aliran listrik. Ini memungkinkan MCCB untuk merespons dengan cepat terhadap arus lebih yang berpotensi membahayakan.

3. Mekanisme Manual

Selain mekanisme otomatis yang telah dijelaskan, MCCB juga memiliki opsi mekanisme manual. Ini memungkinkan pengguna untuk secara manual memutus aliran listrik, terutama dalam situasi perbaikan atau pemeliharaan. Dengan menggunakan saklar yang tersedia pada MCCB, pengguna dapat melakukan pemutusan aliran listrik sesuai dengan kebutuhan.

Baca juga:  Cara Memperbaiki Kipas Angin Konslet dan Penyebabnya

Perbedaan MCB dan MCCB

MCB dan MCCB memiliki fungsi yang sama sebagai pengaman dalam instalasi listrik, tetapi perbedaan utamanya terletak pada skala penggunaannya.

MCB umumnya digunakan dalam instalasi skala kecil, seperti di rumah tangga, sementara MCCB lebih sering dipasang dalam instalasi skala besar yang membutuhkan aliran arus yang lebih besar.

Berikut adalah perbedaan antara MCB dan MCCB:

  • Rating Arus
    MCB memiliki rating arus yang lebih rendah, sekitar 63 A hingga 100 A, sedangkan MCCB dapat mengalirkan arus hingga 1000 A.
  • Ukuran
    MCCB memiliki ukuran yang lebih besar daripada MCB.
  • Trip Travel
    Pada MCCB, terdapat selektor trip yang memungkinkan pengaturan trip travel sesuai kebutuhan, sedangkan MCB tidak memiliki fitur tersebut.
  • Interrupting Capacity
    MCCB memiliki interrupting capacity yang lebih tinggi, bisa mencapai 100 KA, sementara MCB hanya sekitar 10 KA.
  • Under Trip Voltage
    MCCB dapat tetap berfungsi saat terjadi under trip voltage, sementara MCB tidak dapat beroperasi dalam kondisi tersebut.
  • Shunt Trip
    MCCB tetap dapat digunakan dalam kondisi shunt trip, sedangkan MCB tidak bisa.
  • Penggunaan
    MCCB lebih sering digunakan dalam instalasi skala besar seperti industri dan komersial, sementara MCB lebih cocok untuk instalasi skala kecil seperti rumah tangga.

Penutup

Dalam dunia elektrikal, pemahaman tentang Pengertian MCCB sangat penting untuk memastikan keamanan dan efisiensi dalam distribusi listrik. Moulded Case Circuit Breaker (MCCB) adalah alat proteksi listrik yang dirancang untuk memutus sirkuit jika terjadi kelebihan arus atau gangguan lainnya. MCCB menawarkan solusi yang hKalianl dan efektif dalam mengontrol dan melindungi sistem listrik dari risiko kerusakan atau bahaya kebakaran.

Dengan fitur-fitur canggihnya, MCCB memungkinkan operasi yang lebih aman dan lebih cepat dalam menanggapi situasi darurat. Sebagai bagian integral dari infrastruktur listrik modern, pemilihan dan pemasangan MCCB yang tepat sangatlah krusial. Dengan demikian, pemahaman mendalam tentang penggunaan dan fungsi MCCB akan membantu dalam memastikan kinerja optimal dan keselamatan sistem listrik Kalian.

Semoga artikel dari bengkeltv.id ini memberikan wawasan yang berguna mengenai Pengertian MCCB dan manfaatnya dalam aplikasi industri dan komersial. Jangan ragu untuk mempertimbangkan MCCB sebagai solusi proteksi listrik Kalian yang dapat diKalianlkan.
