Pengertian Rheostat

Mengenal Pengertian Rheostat : Fungsi dan Jenisnya

Posted on

Bengkeltv.idMengenal Pengertian Rheostat : Fungsi dan Jenisnya. Rheostat adalah salah satu komponen penting dalam dunia elektronika yang sering digunakan untuk mengatur aliran arus listrik dalam suatu rangkaian. Komponen ini bekerja dengan cara mengubah nilai resistansi, sehingga memungkinkan pengguna untuk mengontrol besar kecilnya arus yang mengalir. Rheostat biasanya terdiri dari kawat resistif yang dililitkan pada inti keramik dan dilengkapi dengan kontak geser untuk menyesuaikan resistansinya.

Bagi para pemula maupun profesional di bidang elektronika, pemahaman tentang pengertian rheostat dan cara kerjanya sangat krusial untuk memastikan kinerja sistem yang stabil dan efisien. Misalnya, dalam aplikasi praktis, rheostat sering digunakan pada alat seperti dimmer lampu, yang berfungsi untuk mengatur tingkat kecerahan, atau pada kontrol kecepatan motor listrik.

Dalam artikel ini, kita akan membahas secara mendalam tentang Pengertian Rheostat, fungsi utamanya dalam berbagai aplikasi, serta prinsip kerjanya yang sederhana namun sangat esensial. Dengan memahami konsep dasar dan penerapan rheostat, Kalian akan lebih mudah mengelola rangkaian elektronika yang memerlukan pengaturan arus, baik untuk tujuan eksperimen maupun untuk meningkatkan efisiensi perangkat elektronik dalam kehidupan sehari-hari.

Pengertian Rheostat

Rheostat adalah jenis resistor variabel yang dapat disesuaikan nilainya dan umumnya digunakan untuk mengatur aliran arus listrik dalam rangkaian atau perangkat yang beroperasi dengan arus tinggi.

Kata “Rheostat” berasal dari bahasa Yunani, yaitu “Rheos” yang berarti aliran dan “Statis” yang berarti kontrol. Istilah ini pertama kali diperkenalkan oleh ilmuwan Inggris, Sir Charles Wheatstone.

Rheostat memiliki dua terminal, di mana satu terminal dihubungkan ke ujung jalur (track) dan terminal lainnya dihubungkan ke Wiper (penyapu) atau Slider (penggeser) yang dapat bergerak.

Ketika Wiper atau Slider digeser dari satu ujung ke ujung lainnya, nilai resistansi akan berubah dari minimum (0) hingga maksimum.

Walaupun Rheostat dapat memiliki tiga terminal, hanya dua di antaranya yang digunakan untuk mengendalikan arus listrik. Terminal ketiga yang tidak digunakan harus dihubungkan dengan terminal Wiper atau slider. Oleh karena itu, potensiometer yang biasanya memiliki tiga terminal dapat dimodifikasi menjadi Rheostat.

Baca juga:  Pengertian Konektor : Jenis dan Fungsinya Secara Lengkap

Sebagian besar mekanisme potensiometer dapat digunakan dalam modifikasi menjadi Rheostat. Proses modifikasi potensiometer menjadi Rheostat cukup sederhana, yaitu dengan menggabungkan salah satu terminal potensiometer dengan terminal Wiper atau slider-nya.

Konstruksi ini akan mengurangi variasi nilai resistansi dan memperkuat penempatan Rheostat pada PCB sehingga tidak mudah goyang.

Rheostat yang digunakan untuk mengalirkan arus listrik besar terbuat dari kawat yang memiliki resistansi tertentu, yang digulung pada silinder tahan panas.

Slider atau Wiper Rheostat berbentuk jari logam yang dapat bergerak di sepanjang jalur resistansi yang terbuat dari gulungan kawat pada Rheostat.

Dalam praktiknya, Rheostat sering digunakan untuk mengendalikan perangkat berdaya tinggi seperti pengatur intensitas lampu, pengatur motor berkecepatan tinggi, serta pengatur suhu pada pemanas (heater) dan oven.

Simbol Rheostat dan Bagian-bagian utama Rheostat

Pengertian Rheostat

Simbol-simbol untuk rheostat dibedakan antara StKalianr Amerika dan StKalianr Internasional. Pada StKalianr Amerika, rheostat dilambangkan dengan tiga terminal dan garis zigzag, sedangkan pada StKalianr Internasional, simbolnya memiliki tiga terminal dengan gambar persegi.

Bagian-bagian dari rheostat terdiri dari Terminal A dan Terminal B. Kedua terminal ini mencakup kontak slider, gulungan kawat resistansi, dan pengatur resistansi.

Fungsi Rheostat

Setelah memahami pengertian dan jenis-jenis rheostat, mari kita bahas mengenai fungsi rheostat. Fungsi utama dari rheostat adalah untuk mengontrol daya pada berbagai peralatan rumah tangga, seperti mengatur kecepatan motor atau oven. Selain itu, komponen ini juga dapat digunakan sebagai pengatur intensitas cahaya (dimmer).

Namun, pada oven terbaru, penggunaan rheostat cenderung dianggap tidak efisien. Meskipun demikian, berkat sifatnya sebagai resistor variabel, rheostat masih dapat dimanfaatkan untuk tujuan tuning atau kalibrasi dalam rangkaian atau sirkuit elektronik.

Penggunaan rheostat cukup sederhana; Kalian hanya perlu menyetelnya selama proses fabrikasi atau mengatur sirkuit secara manual.

Cara Kerja Rheostat

Cara kerja rheostat didasarkan pada hukum Ohm, yang menyatakan bahwa “arus berbanding terbalik dengan resistansi pada tegangan tertentu.”

Artinya, semakin tinggi resistansi, semakin rendah arus yang mengalir, dan sebaliknya, semakin rendah resistansi, semakin tinggi arus yang mengalir.

Baca juga:  Apa itu Tang Ampere dan Bagaimana Cara Menggunakannya?

Arus masuk ke rheostat melalui salah satu terminalnya, kemudian mengalir melalui kumparan kawat dan kontak, sebelum keluar melalui terminal lainnya.

Karena rheostat tidak memiliki polaritas, komponen ini tetap berfungsi dengan baik meskipun terminalnya dipasang terbalik.

Jenis – Jenis Rheostat Secara Lengkap

Selanjutnya, mari kita bahas pengertian dan jenis-jenis rheostat. Rheostat dapat dibedakan menjadi tiga jenis, yaitu Rheostat Putar, Rheostat Slide, dan Rheostat Trimer.

Berikut adalah ringkasan tentang ketiga jenis rheostat:

1. Rheostat Putar

Rheostat putar, atau rotary, memiliki komponen unik dengan jalur resistif yang berputar akibat rangkaian komponen yang berbeda. Jenis ini digunakan dalam aplikasi kontrol daya dan dapat disesuaikan untuk mencapai jangkauan daya yang diinginkan.

2. Rheostat Slide

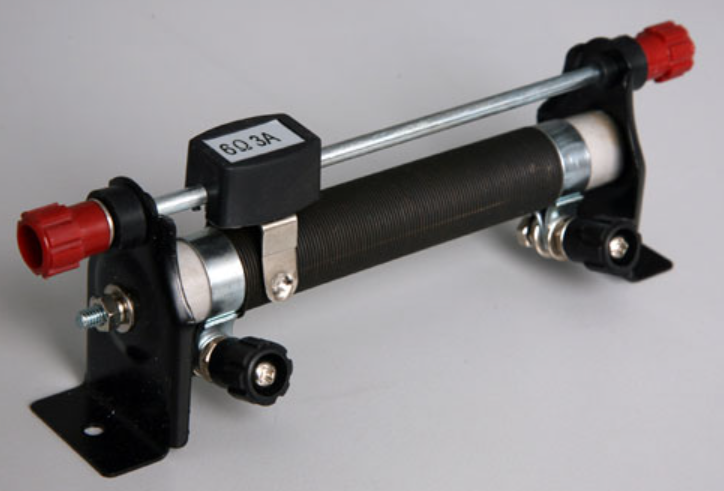

Jenis rheostat ini memiliki resistansi yang terbuat dari gulungan kawat resistif dan dilengkapi dengan terminal geser pada silinder isolasi. Terminal ini dapat digerakkan untuk menambah atau mengurangi resistansi. Rheostat slide umumnya digunakan pada perangkat di bidang pendidikan dan kesehatan.

3. Rheostat Trimer

Rheostat trimer, atau resistor variabel, biasanya ditemukan pada papan sirkuit cetak (PCB). Bahan trimmer potensiometer atau trimpot ini memiliki tiga terminal dan ukuran yang kecil. Rheostat trimer dapat ditemukan di marketplace terpercaya atau toko elektronik terdekat

Cara Memasang Rheostat

Pemasangan rheostat cukup mudah, misalnya dengan menggunakan komponen potensiometer sebagai rheostat. Caranya adalah dengan menghubungkan salah satu ujung resistif ke wiper untuk mencegah gangguan sirkuit pada wiper yang dapat menyebabkan kebisingan.

Berikut beberapa aplikasi rheostat yang dapat diterapkan di berbagai bidang profesi:

  • Mengatur arus atau tegangan tinggi.
  • Mengatur intensitas cahaya pada lampu redup.
  • Mengatur volume radio.
  • Berfungsi sebagai saklar elektronik.
  • Digunakan untuk penyetelan dan kalibrasi, berkat nilai resistansinya yang dapat diubah.

Perbedaan Rheostat dengan Potensiometer

Sudah memahami Pengertian Rheostat dan Jenis-Jenis Rheostat? Selanjutnya ada Perbedaan Rheostat dengan Potensiometer. Sebenarnya tidak ada perbedaan signifikan dalam fisik dan cara kerja antara rheostat dan potensiometer.

Potensiometer dengan tiga kaki terminal digunakan untuk mengatur tegangan dengan memanfaatkan tiga kaki terminalnya secara keseluruhan, sedangkan rheostat hanya menggunakan dua terminalnya dan digunakan untuk mengatur arus listrik, terutama arus listrik yang tinggi.

Baca juga:  Cara Merakit Transistor Final Secara Paralel dengan Tepat

Kelebihan dan Kekurangan Rheostat

Sebelumnya, telah dijelaskan Pengertian Rheostat dan Jenis-Jenis Rheostat. Selanjutnya, ada beberapa kekurangan yang perlu diperhatikan, yaitu:

  • Rheostat dapat kehilangan data karena panas yang dihasilkan oleh perangkat utama yang berlebihan.
  • Tidak semua perangkat modern dapat menggunakan rheostat.
  • Rheostat hanya dapat dihubungkan secara seri.

Namun, ada beberapa kelebihan penggunaan rheostat jika dipasang secara seri atau paralel, antara lain:

  • Jika dihubungkan secara seri, arus akan mengalir melalui jalur resistif dengan nilai resistansi yang lebih rendah.
  • Nilai resistansi dapat diatur sesuai dengan kebutuhan.
  • Dalam rangkaian paralel, arus akan mengalir melalui jalur dengan resistansi yang lebih rendah.

Prosesnya yaitu arus mengalir dari sumber listrik, lalu memasuki rangkaian paralel dan terbagi ke beberapa jalur, dan kemudian keluar melalui jalur seri.

Penutup

Sebagai penutup, pemahaman tentang pengertian rheostat sangat penting dalam konteks teknik dan elektronika. Rheostat, sebagai jenis resistor variabel, memainkan peran krusial dalam mengendalikan arus listrik, mengatur daya pada berbagai peralatan, dan berfungsi dalam aplikasi kalibrasi. Dengan tiga jenis utama—Rheostat Putar, Rheostat Slide, dan Rheostat Trimer—membuka berbagai peluang bagi pengguna untuk memilih sesuai kebutuhan spesifik mereka.

Dalam praktiknya, rheostat tidak hanya digunakan dalam peralatan rumah tangga seperti lampu dan radio, tetapi juga di bidang industri dan pendidikan. Kemudahan dalam pemasangannya dan kemampuan untuk mengatur resistansi menjadikannya alat yang sangat berguna.

Dengan memahami lebih dalam tentang pengertian rheostat, kita dapat memaksimalkan penggunaannya dalam proyek elektronik, baik untuk keperluan pribadi maupun profesional. Melalui pemahaman yang baik mengenai rheostat, kita dapat menerapkannya dengan lebih efektif, sehingga dapat meningkatkan kinerja berbagai sistem dan perangkat yang kita gunakan sehari-hari. Demikian ulasan dari bengkeltv.id mengenai Pengertian Rheostat. Semoga bermanfaat untuk Kalian.
