Persamaan IC 4558

Persamaan IC 4558 Terlengkap !!

Posted on

Bengkeltv.idPersamaan IC 4558 Terlengkap !!. Integrated Circuit (IC) adalah sebuah komponen elektronika aktif yang terdiri dari ratusan bahkan jutaan rangkaian dioda, transistor, kapasitor, dan resistor yang terintegrasi menjadi sebuah rangkaian elektronika berukuran lebih kecil. Secara sederhana, IC berfungsi sebagai penguat sinyal, daya, dan power.

Komponen elektronik ini umumnya dapat ditemukan pada berbagai alat elektronik seperti radio dan televisi yang memiliki model atau seri dengan datasheet yang berbeda-beda. Salah satu model atau seri yang banyak digunakan pada berbagai merek alat elektronik seperti TV dan radio adalah IC 4558.

IC 4558 merupakan model integrated circuit yang langka dan sulit ditemukan sehingga ketika IC ini mengalami kerusakan, banyak orang kesulitan untuk mendapatkan penggantinya. Solusi terbaik untuk mendapatkan pengganti IC 4558 yang rusak adalah dengan mencari data pin persamaan datasheet IC ini.

Namun, masih banyak orang yang belum mengetahui persamaan IC 4558, termasuk Kalian mungkin. Lalu apa persamaan IC 4558? Bagi Kalian yang belum mengetahuinya, silakan simak ulasan lengkap dari Hargaalat di bagian bawah.

Apa Itu Persamaan IC 4558?

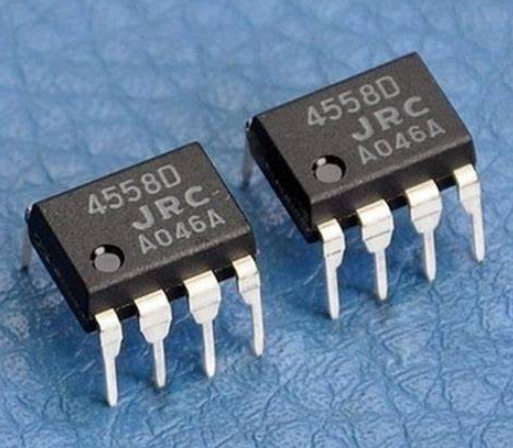

Persamaan IC 4558 adalah persamaan elektronik yang mengacu pada sirkuit terpadu (Integrated Circuit) 4558, yang juga dikenal sebagai op-amp (operational amplifier) 4558. Op-amp 4558 adalah salah satu op-amp paling populer yang digunakan dalam elektronik dan memiliki banyak aplikasi di berbagai jenis sirkuit elektronik.

Persamaan IC 4558 menjelaskan karakteristik dan perilaku dari op-amp 4558, seperti impedansi input, impedansi output, gain, dan banyak lagi. Dengan mengetahui persamaan IC 4558, seorang insinyur atau teknisi dapat merancang sirkuit elektronik yang lebih efektif dan mengoptimalkan kinerja op-amp 4558 dalam sirkuit tersebut.

Baca juga:  Persamaan Transistor D5024 Horizontal Terlengkap

Persamaan IC 4558

Persamaan IC 4558

Saat mencari FTB TV, kebanyakan orang akan mencari flyback TV dengan pin yang serupa. Hal yang sama juga berlaku pada IC, dimana teknisi akan mencari persamaan IC yang memiliki datasheet yang sama dengan IC asli jika tidak dapat menemukan model yang sama.

Karena itulah, ketika model IC yang sama tidak ditemukan, orang-orang akan mencari persamaan IC yang dapat digunakan sebagai penggantinya. Meskipun setiap tipe IC memiliki perbedaan, namun fungsinya akan sama jika memilih tipe yang tepat.

Setiap IC pasti memiliki persamaannya masing-masing, termasuk IC 4558. Terdapat beberapa pengganti IC 4558 terbaik yang dapat dipilih sebagai opsi terbaik ketika tidak dapat menemukan IC dengan datasheet yang sama.

Berikut adalah persamaan IC 4558:

  • IC-LM358
  • IC-TL072
  • AD823
  • AD823AN
  • JRC3404

Inilah beberapa persamaan IC 4558 terbaik yang dapat digunakan sebagai pengganti jika Anda kesulitan menemukan IC aslinya. Namun, perlu diingat bahwa IC TL072 merupakan versi kecil yang hanya dapat bekerja maksimal hingga 15VDC.

Dengan adanya persamaan di atas, Anda sekarang dapat dengan mudah menemukan pengganti ketika IC asli rusak. Persamaan IC di atas mudah ditemukan karena banyak dijual di toko-toko elektronik baik online maupun offline.

Harganya juga terjangkau, dengan harga IC 4558 dan persamaan model di atas biasanya dijual dengan harga sekitar Rp. 15.000 – Rp. 27.000, tergantung dari toko dan ketersediaan produk IC itu sendiri.

Namun, jika persamaan model di atas tidak tersedia atau sulit ditemukan, jangan khawatir karena Anda masih dapat menemukan persamaan IC lain dengan membandingkan datasheet dari IC 4558 seperti yang tertera di bawah ini.

Data Pin dan Tegangan IC 4558

Persamaan IC 4558

Selain memiliki harga yang terjangkau, IC 4558 juga memiliki kualitas yang baik dan dapat digunakan dalam berbagai rangkaian elektronik. Namun, perlu diingat bahwa IC 4558 memiliki dua penguat OP AMP di dalamnya.

Baca juga:  Apa yang Menyebabkan Showcase Tidak Dingin dan Cara Mengatasinya

Anda dapat menggunakan keduanya atau hanya salah satunya saja. Tegangan kerja IC ini cukup rendah dan efisien, sekitar 5 volt hingga 15 volt. Komponen ini termasuk dalam kategori IC Linear Monolithic, sehingga sering kali dituliskan sebagai LM4558.

Berikut adalah data dari IC 4558 :

Nomor PinNama PinKeterangan
1OutOutput A
2InputInverting input A
3InputNon inverting input A
4GroundGround
5InputNon inverting input B
6InputInverting input B
7OutOutput B
8VccTegangan 5 – 15 Volt

Demikianlah informasi mengenai data dan tegangan dari IC 4558. Untuk spesifikasi dan fitur lengkap dari IC ini, silakan simak ulasan di bawah ini.

Fitur dan Spesifikasi IC 4558

Persamaan IC 4558

IC JRC 4558 atau LM 4558 adalah penguat ganda monolitik berkinerja tinggi yang dikompensasikan secara internal dan dirancang pada satu chip silikon. IC ini memiliki penguatan tegangan tinggi (100 dB tip.), impedansi input yang baik (5 MΩ tip.), dan catu daya yang serbaguna (± 4 hingga 18 Volt), sehingga cocok untuk disesuaikan dengan desain sirkuit pedal.

Berikut adalah fitur dan spesifikasi lengkap IC 4558:

  • Terdiri dari dua Op Amp secara individual.
  • Rendah noise dan interfensi sinyal.
  • Dilengkapi dengan proteksi continuous short circuit.
  • Tidak menghasilkan latch up.
  • Gain dan fase seimbang.
  • Rentang tegangan diferensial besar.
  • Noise input rendah.
  • Tingkat sensitivitas kelembapan rendah.
  • CMRR 80dB.
  • Suplai tegangan tunggal 5 – 15 Volt.
  • Suplai tegangan simetris +15v & -15v.
  • Temperatur operasional 0 – 70° C.
  • Disipasi daya total 200mW.
  • Rentang Tegangan Pasokan: ± 5V hingga ± 15V.
  • Bandwidth : 3MHz.
  • Jumlah Amplifier : 2.
  • Jumlah Pin : 8.
  • Suhu Operasi Maksimal : 70 ° C.
  • Suhu Operasi Minimal : 0°C.
  • Tingkat Slew : 1.7V / s.
  • Tersedia dalam Paket DIP & SOP 8-Pin.
Baca juga:  Panduan Praktis: Cara Mengganti Bahasa di Remote TV

Dimana Menggunakan IC 4558 ?

Persamaan IC 4558

IC 4558 dapat digunakan dalam berbagai rangkaian operasi op-amp tujuan umum seperti komparator, amplifikasi diferensial, atau operasi matematika. Selain itu, perangkat ini juga dirancang khusus untuk aplikasi seperti amplifier transduser dan blok amplifikasi DC agar lebih mudah diimplementasikan dalam sistem tegangan supply tunggal.

IC 4558 dapat dioperasikan langsung dari supply 5V standar yang digunakan pada elektronik digital tanpa supply -5V tambahan. Selain memiliki dua op-amp, IC 4558 juga dapat menjalankan dua fungsi berbeda sekaligus.

Tidak hanya itu, IC 4558 juga dapat digunakan dalam berbagai rangkaian lainnya, antara lain:

  • Amplifier Tunggal yang Direferensikan ke Tanah di Mobil.
  • Instrumentasi Portabel.
  • Sampel dan Tahan Amplifier.
  • Pengatur Waktu/Multivibrator Durasi Panjang (Mikrodetik Menit-Jam).
  • Instrumentasi arus foto.
  • Sistem Alarm Intrusi.
  • Pembanding.
  • Generator Fungsi.
  • Penguat Instrumentasi.

Baca Juga :

Penutup

Demikianlah pembahasan dari bengkeltv.id mengenai persamaan IC 4558 yang telah kita ulas secara mendalam. Semoga artikel ini mampu memberikan gambaran serta pengetahuan baru mengenai kegunaan dan aplikasi dari IC 4558 dalam dunia elektronika.

Dengan memahami persamaan yang ada, kita akan lebih mudah untuk menciptakan rangkaian elektronik yang efisien dan optimal sesuai kebutuhan kita. Teruslah bereksplorasi dan belajar dalam dunia elektronik untuk menghasilkan inovasi yang bermanfaat bagi kita semua. Selamat mencoba dan semoga sukses!
