Persamaan IC Vertikal LA78141 Beserta Datasheet

Posted on

Bengkeltv.id Persamaan IC Vertikal LA78141 Beserta Datasheet. Dalam bidang elektronik, IC Vertikal LA78141 adalah komponen yang sangat populer dan banyak digunakan dalam sistem televisi dan monitor. IC ini berfungsi untuk menghasilkan gambar yang jernih dan stabil.

Banyak penggemar elektronik yang tertarik untuk membahas persamaan IC Vertikal LA78141, mengingat tingginya permintaan akan komponen ini, terutama bagi para teknisi perbaikan televisi dan monitor.

Namun, menemukan persamaan IC Vertikal LA78141 bisa menjadi tugas yang cukup sulit mengingat adanya beberapa varian IC dengan spesifikasi yang berbeda-beda. Masalah ini semakin sulit ketika mencari part dengan seri yang sama tidak tersedia.

Namun, sebagai solusi alternatif, Kalian bisa mencoba menggunakan persamaan IC Vertikal LA78141 yang telah tersedia di bawah ini.

Persamaan IC Vertikal LA78141

Mengganti IC LA78141 dengan persamaan IC lain dapat menjadi solusi yang baik ketika tidak tersedia IC asli. Meskipun tipe IC yang digunakan berbeda, penggantian dengan tipe persamaan dapat mempertahankan fungsi yang sama, meskipun dengan sedikit perbedaan.

Ada beberapa tipe persamaan yang dapat digunakan sebagai pengganti LA78141 ketika tipe yang sama tidak tersedia. Namun, persamaan IC vertikal ini masih tersedia di banyak toko elektronik di Indonesia, sehingga dapat dipertimbangkan.

Tentu saja, persamaan IC vertikal LA78141 memiliki perbedaan dengan persamaan IC 4558. Oleh karena itu, persamaan IC vertikal yang digunakan sebagai pengganti harus memiliki skema data pin yang sama dengan LA78141.

Baca juga:  Cara Menghubungkan Laptop Ke TV Dengan WiFi : Panduan Lengkap

Berikut adalah beberapa persamaan IC vertikal LA78141 yang lebih direkomendasikan sebagai pengganti yang lebih baik.

  1. IC TDA 8172 (2.5 ampere)
  2. IC TDA 8178 (2 ampere)
  3. IC LA 78045 (2.2 ampere)
  4. IC STV 9326 (2.5 ampere)
  5. IC STV 8172 (2.5 ampere)
  6. IC STV 9379 (2.6 ampere)

Itulah beberapa persamaan IC LA78141 yang lebih baik dibandingkan dengan tipe lain dan dapat digunakan sebagai pengganti IC LA78141 yang asli. Apabila IC LA78141 asli sudah tidak berfungsi, Kalian dapat menggantinya dengan salah satu seri IC yang disebutkan di atas.

Deskripsi IC Vertikal LA78141

Tidak hanya mengetahui persamaan IC saja yang penting, namun memahami karakteristik dari IC vertikal LA78141 juga sangat penting. Dengan memahami hal tersebut, Kalian dapat menentukan tipe IC apa yang lebih baik digunakan sebagai pengganti.

Untuk itu, kami juga menyajikan informasi yang lebih lengkap tentang deskripsi dan keterangan dari Integrated Circuit (IC) vertikal tipe LA78141 untuk mesin TV.

Diharapkan informasi ini dapat membantu Kalian dalam memahami lebih lanjut tentang IC tersebut

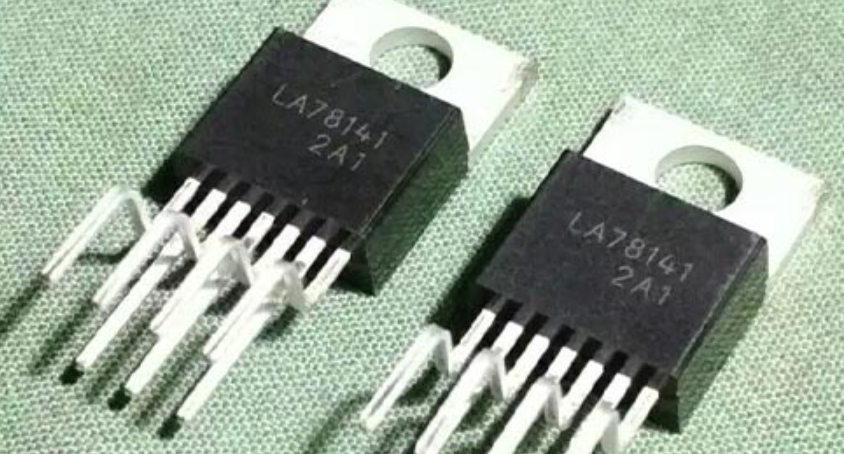

Persamaan IC Vertikal LA78141



Keterangan

LA78141 adalah Integrated Circuit (IC) defleksi vertikal yang dirancang untuk perangkat televisi dan CRT dengan kualitas gambar tinggi, serta mendukung penggunaan IC pemrosesan sinyal sistem kontrol bus. Fungsinya adalah sebagai pengatur gambar tampilan pada perangkat televisi.

IC pemrosesan sinyal sistem kontrol bus pada LA78141 menghasilkan bentuk gelombang gigi gergaji yang langsung menggerakkan kuk defleksi, termasuk komponen DC.

Sistem defleksi vertikal pada perangkat televisi berwarna dapat disesuaikan melalui sistem bus dengan menghubungkan IC LA78141 ke IC pemroses sinyal sistem kontrol bus seri Sanyo LA768X atau LA769XX.

Deskripsi

  • Nomor Bagian : LA78141, LA78141-E
  • Fungsi : Output Vertikal, Penggerak Vertikal, Pemompaan
  • Paket : Jenis Plastik TO-220-7H
  • Aplikasi : Output Vertikal Tampilan TV yang Didukung Bus
  • Pabrikan : Semikonduktor Sanyo
Baca juga:  Biaya Pasang Plafon Triplek Per Meter Terbaru

Datasheet IC Vertikal LA78141

Selain persamaan IC, sangat penting bagi Kalian untuk memperhatikan datasheet sebelum melakukan pemasangan IC vertikal. Hal ini dilakukan agar terhindar dari kerusakan pada IC atau komponen lain yang berdekatan dengan IC vertikal.

Sebelum melakukan penggantian IC dengan persamaan IC seri LA78141, pastikan untuk memahami datasheet IC vertikal tersebut terlebih dahulu.

Berikut adalah informasi mengenai data pin out dan diagram blok pada datasheet IC vertikal seri LA78141 yang lebih rinci.

Diagram Blok IC Vertikal LA78141

Persamaan IC Vertikal LA78141

Peringkat maksimum mutlak (Ta = 25°C)

  • Tegangan suplai blok pompa : +B2 max = 37,5 V
  • Tegangan suplai blok keluaran : +B6 max = 77 V
  • Disipasi daya yang diijinkan : pd max = 9 W

Skema Pin Out LA78141

Adapun untuk skema data pin kaki IC vertikal LA78141 yaitu sebagai berikut ini.

Kaki 1Masukan Invertin
Kaki 2VCC
Kaki 3Pompa keluar
Kaki 4Gnd
Kaki 5Ver.Out
Kaki 6Tahap Keluaran VCC
Kaki 7Non Inv.Input Multimedia Lain-lain – IC Output Vertikal

Pada beberapa mesin TV, terdapat perbedaan penggunaan power supply antara VCC simetris dan power supply tunggal. Jika menggunakan power supply simetris, tegangan di pin Ground IC akan menerima tegangan negatif.

Oleh karena itu, sangat penting bagi Kalian untuk memperhatikan datasheet sebelum melakukan penggantian IC vertikal dengan persamaan IC yang baru.

Datasheet tersebut akan membantu mencegah terjadinya kerusakan pada komponen lain setelah penggantian IC. Selain itu, datasheet juga akan memudahkan Kalian dalam pemasangan IC yang baru.

Penutup

Artikel ini membahas tentang pentingnya mengetahui persamaan IC Vertikal LA78141 sebagai solusi pengganti IC yang rusak pada perangkat televisi atau monitor. Selain itu, sangat penting untuk memahami karakteristik dan datasheet dari IC tersebut untuk mencegah kerusakan pada komponen lain saat melakukan pemasangan.

Baca juga:  14 Nama Peralatan Instalasi Listrik : Pembahasan Lengkap

Dengan memahami hal-hal tersebut, Kalian dapat memilih persamaan IC vertikal LA78141 yang lebih baik dan cocok untuk digunakan pada perangkat elektronik yang mengalami kerusakan.

Semoga informasi yang telah disampaikan dapat membantu Kalian dalam memperbaiki perangkat elektronik yang rusak. Terima kasih telah membaca artikel ini dari bengkeltv.id mengenai Persamaan IC Vertikal LA78141.
