Persamaan Transistor 2n5551 Beserta Datasheet Lengkapnya

Posted on

Bengkeltv.idPersamaan Transistor 2n5551 Beserta Datasheet Lengkapnya. Dalam dunia elektronika, pemilihan komponen yang tepat merupakan kunci untuk menciptakan perangkat yang hKalianl dan efisien. Salah satu komponen yang sering dijumpai dalam rangkaian elektronik adalah transistor. Transistor adalah semikonduktor yang memiliki peran penting dalam mengendalikan arus listrik.

Ada banyak jenis transistor yang tersedia di pasaran, dan salah satunya yang cukup populer di kalangan penggemar elektronika adalah 2N5551. Dalam artikel ini, kita akan membahas lebih dalam mengenai persamaan transistor 2N5551.

Kita akan memahami karakteristiknya, dan bagaimana persamaan transistor ini dapat membantu kita dalam merancang dan memahami rangkaian elektronik dengan lebih efektif. Jadi, mari kita selami dunia transistor dan peran vital yang dimainkannya dalam dunia elektronika modern.

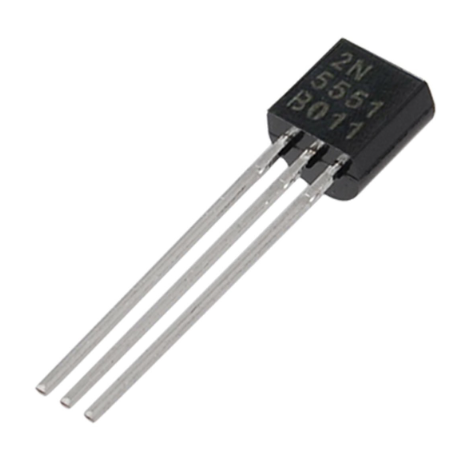

Transistor 2n5551

Transistor 2N5551 adalah sebuah transistor NPN yang sering kali digunakan bersama dengan transistor 2N5401 dalam rangkaian penguat audio. Kita dapat menemukan contoh penggunaan kedua transistor ini dalam rangkaian driver amplifier Yiroshi, dan keduanya juga dapat diaplikasikan dalam penguatan amplifier lain sebagai op-amp yang menguatkan sinyal sebelum disalurkan ke transistor penguat akhir.

Adapun, transistor 2N5551 dapat digantikan dengan transistor lain yang memiliki karakteristik serupa. Namun, penting untuk mempertimbangkan daya maksimum dan kekuatan voltase dari transistor pengganti yang dipilih. Hal ini dikarenakan transistor 2N5551 memiliki voltase yang lebih tinggi jika dibandingkan dengan transistor C945 dan C1815, yang juga memiliki konfigurasi kaki (pin-out) yang berbeda.

Daftar Persamaan Transistor 2n5551 NPN

Harap diperhatikan bahwa transistor 2n5551 terkadang agak sulit ditemukan di pasaran, meski Kalian telah mencari dari satu toko ke toko lainnya. Langkah paling bijaksana yang dapat diambil adalah dengan memakai transistor yang sejenis.

Baca juga:  Cara Menguji MOSFET (Metal Oxide Field Effect Transistor) dengan Multimeter : Mudah Dilakukan

Namun, penting untuk diingat bahwa transistor sejenis hanya layak digunakan sebagai pengganti apabila tegangan yang dimilikinya memenuhi kriteria yang dibutuhkan. Oleh karena itu, jangan sembarangan memilih transistor pengganti.

Hal ini karena tegangan pada transistor tipe 2n5551 cenderung lebih tinggi dibandingkan dengan transistor c945 maupun transistor c1815. Perbedaan tegangan ini tentu saja akan menyebabkan adanya perbedaan pada pin-out transistor tersebut.

Apabila Kalian sedang berupaya menemukan transistor 2n5551, Kalian bisa menggunakan transistor yang setara dengan 2n5551 atau memilih transistor pengganti dari opsi di bawah ini:

  • BC636
  • 2N3055
  • BC639
  • BC549
  • 2N2369
  • 2SC5200
  • 2N3904
  • 2N3906
  • BC547

Datasheet karakteristik Transistor 2N5551

Transistor bertipe 2n5551 mempunyai kapasitas penguatan atau gain kira-kira sebesar 80 dengan arus maksimal di kolektornya mencapai 10mA. Level penguatan ini sangat sesuai untuk digunakan dalam rangkaian pre-amplifier maupun driver power amplifier.

Di sisi lain, tegangan maksimum antara kolektor dan emitor pada tr2v5551 tergolong tinggi, yakni sebesar 160V. Karena nilai tersebut, sebenarnya agak sulit untuk mencari transistor pengganti yang cocok.

Walaupun sama-sama termasuk jenis NPN, kita tidak bisa sembarangan menggantikan transistor 2n5551 dengan transistor tipe c945 atau c828. Ini disebabkan oleh fakta bahwa kedua transistor tersebut memiliki tegangan maksimum antara kolektor dan emitor yang relatif rendah, berbeda dengan apa yang dimiliki oleh transistor 2n5551.

Untuk melihat lebih detail mengenai spesifikasi transistor 2n551, Kalian dapat menyimak datasheet lengkapnya pada tabel berikut:

JenisNPN
KemasanTO 92
BahanSilikon
Suhu kerjaMax. 135 °C
Daya max.0.31W
Tingkat penguatan80
Tegangan kolektor – emitor160V
Tegangan kolektor basis160V
Tegangan emitor – basis6V
Arus kolektor max.10mA
Frekuensi kerja100MHz
Baca juga:  √ Pengertian Transistor : Jenis-Jenis dan Cara Kerjanya

Fungsi dan Penggunaan Persamaan Transistor 2n5551

Transistor 2N5551 dapat diaplikasikan dalam beragam rangkaian elektronik, tergantung pada bagaimana cara pengonfigurasiannya. Berikut beberapa contoh fungsi dan kegunaan dari transistor 2N5551:

  • Amplifier: Transistor 2N5551 dapat dijadikan sebagai penguat sinyal audio dan RF dalam suatu rangkaian penguat. Dalam mode konfigurasi common emitter, transistor ini mampu memberikan gain arus listrik yang cukup signifikan dengan arus kolektor maksimal mencapai 600 mA.
  • Switch: Transistor 2N5551 juga berfungsi sebagai saklar elektronik dalam berbagai rangkaian elektronik. Dalam mode saklar, transistor ini bertindak untuk mengatur aliran arus listrik pada beban tertentu dengan arus kolektor maksimal sebesar 600 mA.
  • Oscillator: Transistor 2N5551 bisa dimanfaatkan sebagai osilator dalam rangkaian elektronik, khususnya pada aplikasi frekuensi radio. Dengan konfigurasi Colpitts, transistor ini dapat menghasilkan sinyal osilasi dengan rentang frekuensi kerja sekitar 1 hingga 200 MHz.
  • Kontrol motor DC: Transistor 2N5551 dapat difungsikan sebagai saklar elektronik untuk mengontrol kecepatan motor DC. Dalam skema pengendali motor DC, transistor ini mengatur aliran arus pada motor, yang pada gilirannya mempengaruhi kecepatan putaran motor.
  • Inverter: Transistor 2N5551 dapat diintegrasikan sebagai salah satu komponen dalam rangkaian inverter untuk mengkonversi sinyal DC menjadi AC. Dalam mode inverter, transistor ini mengatur aliran arus listrik sehingga menghasilkan sinyal AC.

Pada praktiknya, transistor 2N5551 kerap digunakan dalam berbagai macam rangkaian elektronik, khususnya untuk aplikasi yang memerlukan penguatan dan pengendalian arus listrik.

Penutup

Sebagai penutup, dapat disimpulkan bahwa persamaan transistor 2N5551 memegang peranan yang sangat penting dalam dunia elektronika. Dalam banyak aplikasi, penggunaan transistor ini sangat efektif berkat karakteristik dan spesifikasi unggulannya.

Baca juga:  Persamaan Transistor TIP41C Lengkap dengan Datasheetnya

Persamaan transistor ini menunjukkan bahwa ada beragam opsi lain yang dapat digunakan sebagai pengganti tanpa harus mengubah rancangan sirkuit secara signifikan. Pemahaman akan persamaan ini juga penting bagi para teknisi dan insinyur elektronik agar dapat membuat keputusan yang tepat dalam pemilihan komponen.

Ke depannya, dengan perkembangan teknologi yang semakin pesat, transistor 2N5551 dan persamaannya mungkin akan terus menjadi komponen yang relevan dalam mendukung inovasi di berbagai bidang. Sebagai praktisi atau penggemar elektronika, kita perlu terus mengikuti perkembangan terkini agar dapat memanfaatkan teknologi ini secara maksimal.

Terima kasih telah membaca artikel dari bengkeltv.id ini dan semoga informasi mengenai persamaan transistor 2N5551 ini bermanfaat bagi Kalian.
