Bengkeltv.idPersamaan Transistor BC547 SMD : Pembahasan Lengkap. Dalam dunia elektronik, pemilihan komponen yang tepat sangat penting untuk memastikan kinerja dan efisiensi perangkat. Komponen seperti resistor, kapasitor, dan dioda adalah bagian integral dari desain elektronik, namun transistor sering kali menjadi kunci dalam sirkuit karena kemampuannya untuk menguatkan atau memutuskan sinyal. Salah satu transistor yang sering digunakan dalam berbagai aplikasi adalah BC547, yang dikenal karena kinerjanya yang hKalianl dan fleksibilitasnya dalam berbagai sirkuit.

Namun, seiring dengan perkembangan teknologi dan kebutuhan desain yang semakin kompak, versi SMD (Surface-Mount Device) dari transistor BC547 mulai mendapatkan perhatian. BC547 SMD dirancang dengan format yang lebih kecil dan mudah dipasang pada papan sirkuit cetak (PCB) dengan teknik permukaan-mount, yang menawarkan berbagai keuntungan dibandingkan dengan versi melalui lubang (through-hole).

Artikel ini akan mengulas secara mendalam mengenai Persamaan Transistor BC547 SMD dan varian lain dari transistor. Kami akan membahas bagaimana BC547 SMD dapat menjadi pilihan yang ideal untuk aplikasi desain elektronik Kalian dan apa saja alternatif yang bisa dipertimbangkan jika Kalian mencari komponen dengan spesifikasi yang serupa. Dengan memahami karakteristik teknis, kelebihan, dan kekurangan dari BC547 SMD dibandingkan dengan model lainnya, Kalian akan lebih siap untuk membuat keputusan yang tepat dalam memilih komponen yang sesuai dengan kebutuhan proyek elektronik Kalian.

Menggali lebih dalam tentang persamaan transistor BC547 SMD akan membantu Kalian dalam merancang sirkuit yang efisien dan efektif, serta memastikan kompatibilitas dan performa yang optimal dalam aplikasi yang Kalian kembangkan.

Mengenal Transistor BC547

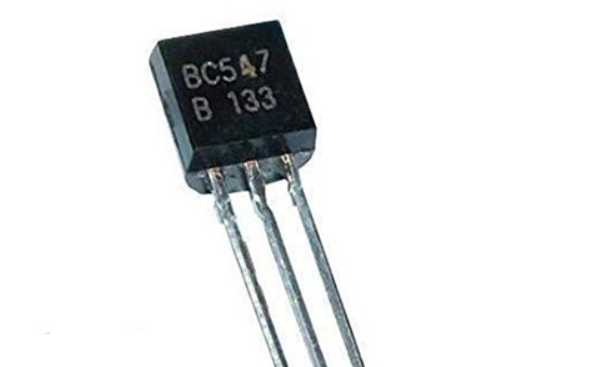

Transistor BC547 adalah varian transistor NPN yang umum digunakan dalam berbagai rangkaian elektronik. Transistor ini memiliki beberapa fungsi penting, termasuk sebagai saklar dan penguat.

Sebagai penguat, BC547 sering dipakai untuk memperkuat sinyal audio dalam amplifier. Sementara itu, dalam peran sebagai saklar, transistor ini sering digunakan dalam rangkaian lampu flip-flop, saklar sentuh, dan berbagai aplikasi lainnya.

Baca juga:  Persamaan Transistor 13002 : UPDATE Terbaru !!

Fungsi Transistor BC547

Transistor memiliki dua fungsi utama, yaitu sebagai saklar dan penguat. Berikut adalah penjelasan lengkap mengenai kedua fungsi tersebut:

1. Sebagai Penguat

Sebelum mencari pengganti untuk transistor BC547, penting untuk memahami fungsinya terlebih dahulu. Transistor beroperasi dalam kondisi aktif, yang terletak di antara kondisi cut-off dan saturasi. Dalam kondisi aktif ini, transistor dapat berfungsi sebagai penguat tegangan dan arus listrik.

Ada beberapa konfigurasi rangkaian transistor, antara lain:

  • Penguat Common Emitter
  • Penguat Common Collector
  • Penguat Common Base

Di antara ketiga konfigurasi tersebut, penguat common emitter sering digunakan karena memiliki beberapa keuntungan, salah satunya adalah menghasilkan tingkat noise yang lebih rendah dibandingkan dengan konfigurasi penguat transistor lainnya.

2. Sebagai Saklar

Jika kalian ingin menggunakan transistor ini sebagai saklar, kalian perlu mengoperasikannya dalam kondisi cut-off dan saturasi.

Kondisi saturasi dapat dicapai dengan memberikan bias maju penuh pada kaki basis transistor. Sebaliknya, untuk membuat transistor berada dalam kondisi cut-off, kalian perlu memberikan bias terbalik pada kaki basis.

Perlu diingat bahwa arus maksimum yang dapat diberikan ke kaki basis transistor adalah 5 mA. Oleh karena itu, penting untuk membatasi aliran arus agar tidak melebihi batas maksimum arus basis.

Prinsip Kerja

BC547 adalah tipe transistor NPN yang sering digunakan dalam berbagai aplikasi elektronik. Ketika kaki basis transistor terhubung ke ground atau diberi bias terbalik, sambungan antara kaki kolektor dan emitor akan terbuka. Sebaliknya, ketika kaki basis diberikan bias maju atau sinyal, sambungan antara kaki kolektor dan emitor akan tertutup.

Dengan memberikan tegangan maju pada kaki basis, kalian dapat mengaktifkan transistor ini. Pengaturan bias pada kaki basis akan mengendalikan arus yang mengalir dari kolektor ke emitor.

BC547 memiliki tingkat penguatan antara 110 hingga 800 kali. Meskipun penguatannya tinggi, arus maksimum yang dapat mengalir melalui kaki kolektor hanya sebesar 100mA, sehingga daya yang dihasilkan relatif rendah. Oleh karena itu, transistor ini sering digunakan sebagai penguat preamp pada penguat audio.

Baca juga:  Cara Menguji MOSFET (Metal Oxide Field Effect Transistor) dengan Multimeter : Mudah Dilakukan

Hati-hati agar tidak memberikan beban arus yang melebihi batas maksimum arus kolektor, karena dapat merusak transistor. Pengendalian penguatan transistor diatur dengan memberikan bias maju pada kaki basis. Arus maksimum bias maju yang dapat diberikan ke basis transistor BC547 adalah 5mA. Ketika bias ini mencapai maksimum, transistor akan berada dalam kondisi saturasi, sehingga kaki kolektor dan emitor akan terhubung sepenuhnya, memungkinkan aliran arus maksimum sebesar 100mA.

Sebaliknya, jika kaki basis dihubungkan ke ground, transistor akan berada dalam kondisi cut-off, dan sambungan antara kaki kolektor dan emitor akan terbuka, sehingga tidak ada aliran arus melalui kaki kolektor hingga emitor.

Datasheet Transistor BC547

Persamaan Transistor BC547 SMD

Datasheet adalah dokumen yang berisi informasi lengkap tentang suatu komponen tertentu. Dalam hal ini, kami akan menyajikan informasi lengkap mengenai datasheet transistor BC547 yang dapat kalian temukan di bawah ini.

A. Deskripsi Transistor BC547

BC547 adalah transistor tipe NPN. Saat kaki basis terhubung ke ground atau diberi bias mundur, sambungan antara kaki kolektor dan emitor akan terbuka. Sebaliknya, ketika kaki basis diberikan sinyal atau bias maju, sambungan antara kaki kolektor dan emitor akan tertutup. BC547 memiliki nilai penguatan (gain) antara 110 hingga 800, yang menunjukkan kemampuan penguatannya.

Arus maksimum yang dapat mengalir melalui kaki kolektor adalah 100mA, sehingga tidak disarankan menghubungkan beban yang memerlukan arus lebih dari 100mA pada transistor ini. Untuk membias transistor, arus harus disuplai ke kaki basis, dan arus ini (I_B) harus dibatasi hingga 5mA.

Ketika BC547 sepenuhnya terbias, transistor memungkinkan arus maksimum 100mA mengalir melalui kaki kolektor dan emitor, kondisi ini dikenal sebagai Wilayah Saturasi. Pada tahap ini, tegangan tipikal yang melintasi kolektor-emitor (V_CE) dan basis-emitor (V_BE) masing-masing dapat mencapai 200 mV dan 900 mV.

Ketika arus basis dihentikan, transistor akan mati sepenuhnya, dan keadaan ini disebut Daerah Cut-off. Pada tahap ini, tegangan basis-emitor bisa sekitar 660 mV.

Baca juga:  Penggunaan Transistor sebagai Saklar : Tepat dan Efektif

B. Fitur Transistor BC547

  • Transistor NPN Bi-Polar
  • Penguatan Arus DC (h_FE) maksimum: 800
  • Arus Kolektor Kontinu (I_C): 100mA
  • Tegangan Basis-Emitter (V_BE): 6V
  • Arus Basis (I_B) maksimum: 5mA
  • Tersedia dalam paket TO-92

C. Skema BC547

Persamaan Transistor BC547 SMD

D. Data Pin Transistor BC547

Nomor PINNama PinKeterangan
1PengumpulArus mengalir melalui kolektor
2BasisMengontrol bias transistor
3emitorArus mengalir keluar melalui emitor

E. NPN Epitaxial Silicon Transistor

Persamaan Transistor BC547 SMD

Persamaan Transistor BC547

Ada beberapa model transistor yang dapat digunakan sebagai pengganti BC547, dan di antaranya, transistor C828 dan C945 sering dipilih karena memiliki tingkat penguatan yang mirip.

Namun, masih ada berbagai seri lain yang juga dapat menjadi pengganti BC547. Beberapa tipe transistor yang dapat digunakan sebagai pengganti BC547 antara lain:

  • BC549
  • BC548
  • BC550
  • BC636
  • BC639
  • 2N2222
  • TO-1B
  • TO-92
  • 2N3904
  • 2N2369
  • 2N3055
  • 2N3906
  • 2SC5200

Penutup

Sebagai penutup, penting untuk diingat bahwa dalam mencari pengganti untuk transistor BC547, pemahaman mendalam tentang fungsinya dan kondisi operasionalnya sangatlah krusial. BC547 adalah transistor NPN yang sering digunakan dalam berbagai aplikasi elektronik karena kemampuannya yang baik dalam penguatan arus dan tegangan. Untuk menemukan pengganti yang tepat, kalian perlu mempertimbangkan berbagai faktor seperti nilai penguatan (h_FE), arus maksimum kolektor, dan tegangan basis-emitter.

Dengan banyaknya opsi yang tersedia, seperti transistor C828, C945, dan model lainnya, kalian memiliki fleksibilitas untuk memilih transistor yang sesuai dengan kebutuhan rangkaian spesifik kalian. Masing-masing pengganti memiliki karakteristik yang mirip dengan BC547, tetapi mungkin memiliki perbedaan kecil dalam spesifikasi teknis yang perlu diperhatikan agar sesuai dengan aplikasi yang diinginkan. Demikianlah ulasan dari bengkeltv.id mengenai Persamaan Transistor BC547 SMD, semoga informasi yang telah disampaikan dapat membantu kalian.
