Bengkeltv.idPersamaan Transistor C6090 : UPDATE Terbaru !!. Dalam dunia elektronik, komponen-komponen seperti transistor memainkan peran penting dalam mengatur arus dan tegangan dalam suatu rangkaian. Salah satu transistor yang sering digunakan adalah transistor C6090.

Pada artikel ini, kita akan menjelajahi persamaan transistor C6090, serta mengeksplorasi fungsi dan aplikasinya dalam berbagai rangkaian elektronik. Mari kita mulai dengan membahas secara rinci tentang persamaan transistor C6090.

Mengenai Transistor C6090

Transistor C6090 adalah jenis transistor yang sering digunakan dalam industri elektronika. Transistor ini memiliki berbagai aplikasi, terutama dalam perangkat elektronik seperti televisi, radio, dan peralatan audio. C6090 adalah jenis transistor yang umum digunakan dalam penguat daya dan defleksi horizontal pada televisi tabung.

Transistor C6090 biasanya digunakan dalam televisi dengan layar slim atau ramping. Transistor ini memiliki karakteristik high speed switching, yang membuatnya cocok untuk aplikasi yang membutuhkan pengoperasian yang cepat dan efisien.

Namun, ada beberapa masalah yang terkait dengan transistor C6090. Pertama, sulit untuk menemukan transistor ini yang asli. Para teknisi sering kesulitan mencari transistor C6090 yang asli karena ketersediaan yang terbatas. Hal ini menyebabkan banyak orang mencari alternatif atau persamaan transistor yang memiliki karakteristik yang mirip dengan C6090.

Selain itu, harga transistor C6090 juga cenderung di atas rata-rata, membuatnya kurang terjangkau bagi beberapa orang. Oleh karena itu, banyak teknisi elektronika memilih untuk mengganti transistor C6090 dengan tipe transistor lain yang memiliki karakteristik yang mirip, namun dengan harga yang lebih terjangkau.

Meskipun demikian, transistor C6090 tetap menjadi pilihan yang populer di kalangan teknisi elektronika karena performanya yang baik dalam aplikasi defleksi horizontal televisi. Dalam beberapa kasus, transistor ini masih digunakan secara efektif meskipun dalam bentuk persamaan atau alternatif.

Baca juga:  Persamaan Transistor BC547 SMD : Pembahasan Lengkap

Kegunaan Transistor C6090

Transistor C6090 memiliki fungsi khusus sebagai penguat keluaran defleksi horizontal pada televisi dengan layar tabung atau CRT berwarna. Namun, dalam praktiknya, transistor ini juga dapat digunakan untuk tujuan lain seperti sistem switching atau sakelar dalam rangkaian elektronik.

Transistor C6090 termasuk dalam jenis transistor BJT atau Bipolar Junction Transistor, yang terbuat dari bahan semikonduktor dan memiliki tiga lapisan atau terminal, yaitu basis, kolektor, dan emitor.

Seri transistor C6090 adalah tipe NPN, yang berarti transistor ini akan mengalirkan arus negatif dari emitor ke kolektor ketika basis diberikan bias arus positif. Dengan kata lain, emitor berfungsi sebagai input dan kolektor sebagai output. Informasi mengenai pin basis, kolektor, dan emitor transistor C6090 dapat ditemukan pada data komponen transistor.

Persamaan Transistor C6090

Transistor C6090 adalah jenis transistor yang mungkin sulit ditemukan. Namun, jika Kalian memerlukan alternatif atau persamaannya, berikut beberapa transistor yang mungkin cocok:

  • D2499
  • J6810
  • C6093
  • C6092
  • D2498
  • D1878
  • TT2222
  • TT2138
  • BU2520AF

Transistor-transistor di atas memiliki karakteristik yang sangat mirip dengan C6090, oleh karena itu Kalian dapat mencoba salah satunya sebagai pengganti transistor C6090 tersebut.

Konfigurasi pin transistor C6090

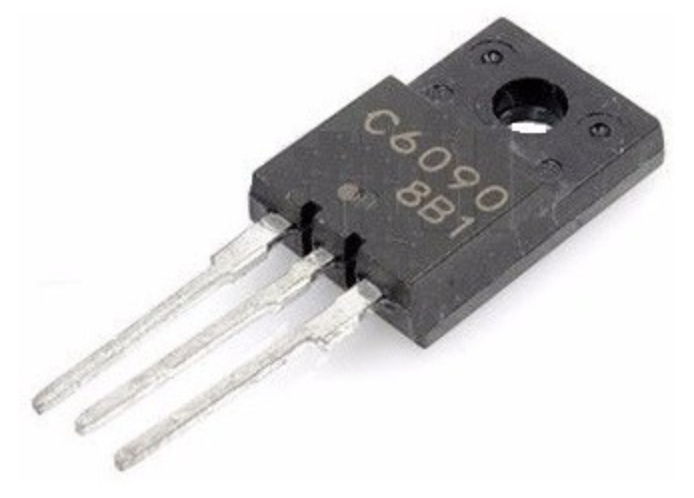

Transistor C6090 memiliki tiga pin yang sama seperti transistor pada umumnya, yaitu basis, kolektor, dan emitor. Karena transistor ini termasuk dalam kategori transistor berdaya menengah, 2SC6090 dikemas dalam kemasan TO-220F yang dilengkapi dengan bagian untuk dipasang pada pendingin alumunium. Berikut adalah konfigurasi pinout dari transistor C6090.



Persamaan Transistor C6090

Karakteristik Transistor C6090

Transistor C6090 adalah transistor yang dirancang khusus untuk digunakan dalam televisi berwarna yang masih menggunakan tabung slim sebagai penguat dalam bagian defleksi horizontal. Selain itu, transistor ini juga memiliki kemampuan high speed switching. Namun, karena beberapa alasan, banyak orang mencari transistor yang memiliki karakteristik serupa.

Baca juga:  Persamaan Transistor BD139 Lengkap dengan Datasheet

Berikut ini adalah beberapa karakteristik inti dari transistor C6090 yang dapat digunakan sebagai perbandingan untuk mencari transistor yang memiliki karakteristik serupa.

  • Kemasan Transistor C6090: TO-220FI
  • Tipe Transistor: NPN
  • Arus kolektor maksimal (IC): 10 A
  • Tegangan maksimum kolektor-emitor (VCE): 700 V
  • Tegangan maksimal kolektor-basis (VCB): 1500 V
  • Tegangan maksimal emitor-basis (VEBO): 5V
  • Daya maksmal disipasi kolektor (PC): 35 W
  • Frekuensi Transisi maksimal (fT): –
  • Maksimal dan minimal penguat arus DC (hFE): 15
  • Suhu operasi maksimal: -55 hingga +150 derajat Celcius

Ciri-Ciri Transistor C6090 Rusak

Ciri-ciri kerusakan pada transistor C6090 dapat diketahui melalui tanda-tanda gejala yang ditunjukkan oleh televisi dan pengukuran transistor. Beberapa tanda kerusakan transistor horisontal pada televisi antara lain:

  • Televisi tidak dapat menyala atau mati total.
  • Terdengar suara dencit atau derik dari regulator, seperti suara flyback yang berderik.
  • Televisi tidak dapat menghidupkan, hanya lampu indikator yang berwarna merah atau televisi berada dalam mode standby.
  • Pengukuran pada kaki transistor menunjukkan resistansi yang rendah, yaitu 0 Ohm (konslet).

Untuk mengatasi kerusakan transistor horisontal C6090, langkah yang perlu dilakukan adalah mengganti transistor yang rusak.

Penyebab Kerusakan Transistor C6090

Penyebab kerusakan pada transistor C6090 yang digunakan sebagai penguat horizontal pada televisi umumnya disebabkan oleh beberapa masalah atau faktor. Berikut ini adalah beberapa faktor penyebab yang dapat merusak transistor C6090:

  • Tegangan suplai transistor horisontal (tegangan B+) yang terlalu tinggi atau overvoltase.
  • Pemanasan berlebihan atau overheat pada transistor damper horisontal.
  • Beban yang terlalu berat yang disebabkan oleh flyback rusak.
  • Kerusakan pada kapasitor resonan atau kapasitor damper horisontal.

Kerusakan pada transistor horisontal, yang merupakan komponen utama dalam proses penguatan horisontal dan pengalihan flyback, dapat berdampak pada televisi yang tidak dapat menyala atau mati total. Transistor horisontal dalam proses induksinya menghasilkan tegangan tinggi untuk suplai layar tabung CRT dan tegangan rendah untuk suplai bagian mesin televisi.

Baca juga:  Perbedaan Transistor PNP dan NPN : Terlengkap

Baca Juga :

Penutup

Dalam artikel ini, bengkeltv.id telah membahas tentang persamaan transistor C6090. Transistor ini adalah komponen penting dalam elektronika yang digunakan dalam berbagai aplikasi, termasuk penguat sinyal dan saklar elektronik. Dalam penelusuran kita, kita telah mempelajari karakteristik dan fungsi transistor C6090.

Persamaan transistor C6090 memberikan informasi penting tentang bagaimana transistor bekerja dalam rangkaian elektronik. Dengan memahami persamaan ini, kita dapat merancang dan mengoptimalkan rangkaian yang menggunakan transistor ini dengan lebih efektif.
