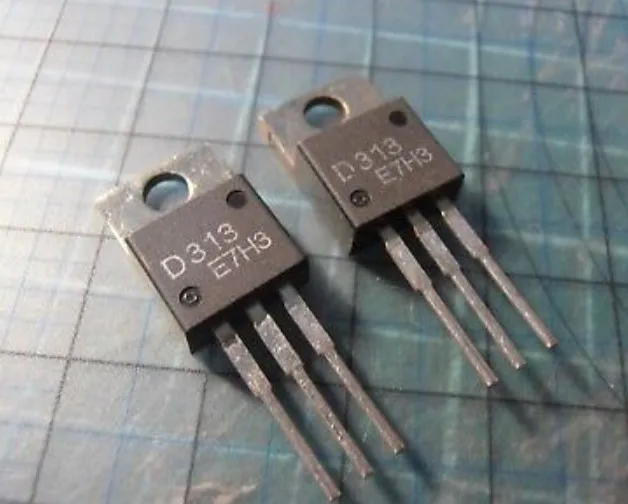

Transistor D313

Persamaan Transistor D313 : Beserta Datasheet Lengkapnya

Posted on

Bengkeltv.idPersamaan Transistor D313 : Beserta Datasheet Lengkapnya. Persamaan Transistor D313 adalah salah satu topik yang sering dicari oleh para penggemar elektronika, terutama yang bekerja dengan sirkuit daya. D313 adalah transistor jenis NPN yang digunakan untuk aplikasi daya sedang hingga besar.

Dalam dunia elektronika, seringkali kita perlu mencari alternatif komponen ketika suatu jenis komponen sulit ditemukan atau sudah tidak diproduksi lagi. Dalam kasus transistor D313, terdapat beberapa transistor lain yang dapat digunakan sebagai pengganti, seperti TIP31, 2N3055, atau MJ2955. Namun, perlu diperhatikan bahwa penggunaan transistor pengganti tersebut dapat mempengaruhi karakteristik sirkuit dan performa keseluruhan.

Dalam artikel ini, akan dibahas lebih lanjut mengenai persamaan transistor D313 dengan transistor pengganti lainnya, serta bagaimana memilih transistor pengganti yang tepat untuk aplikasi tertentu.

Pengertian Transistor

Transistor merupakan salah satu komponen semikonduktor yang memiliki banyak fungsi, seperti pengendali, penguat osilator, penyearah, modulator, dan lain sebagainya. Fungsi transistor sangat penting dalam rangkaian elektronika, sehingga hampir semua perangkat elektronik menggunakan komponen ini.

Beberapa perangkat elektronik yang bergantung pada transistor adalah komputer, televisi, audio amplifier, smartphone, video player, audio player, power supply, konsol game, dan lain sebagainya.

Ada beberapa jenis transistor yang hanya membutuhkan arus atau tegangan kecil untuk diaktifkan, namun ada juga yang memerlukan tegangan yang cukup besar untuk dioperasikan. Dalam dunia elektronika, terdapat berbagai jenis transistor yang berbeda-beda, sehingga penting untuk mengetahui jenis-jenis transistor tersebut.

Baca juga:  Pengertian PCB dan Cara Kerjanya Secara Lengkap

Datasheet Transistor D313

Persamaan Transistor D313

Disarankan untuk mempelajari datasheet transistor D313 terlebih dahulu sebelum mencari alternatif pengganti.

Dengan memahami karakteristik dan spesifikasi dari transistor D313 melalui datasheet, Anda dapat memperoleh informasi yang lebih detail. Berikut adalah datasheet transistor D313 yang dapat dijadikan acuan.

Jenis transistorNPN
Paket kemasanTO 220
Serial2SD313
Arus kolektor maximal3:00 AM
Tegangan kolektor – emitor maximal60 V
Tegangan kolektor – basis maximal60V
Tegangan basis maximal5V
Disisipasi kolektor maximal30 W
Frekuensi kerja8MHz
Tingkat penguatan / gain40 – 320
Suhu kerja maximal150 °C

Data Pin Kaki Transistor D313

Tidak hanya datasheet, informasi mengenai data pin kaki transistor D313 juga sangat penting untuk dipahami dengan baik. Hal ini akan sangat membantu dalam memudahkan proses pemasangan, sehingga dapat memastikan bahwa pemasangan transistor D313 tidak salah posisi.

Dengan mengetahui data pin kaki transistor ini, Anda dapat mengetahui posisi masing-masing pin kaki transistor D313 dengan jelas.

Informasi ini akan sangat berguna dalam menentukan posisi yang tepat untuk setiap kaki transistor. Untuk melihat data pin kaki transistor D313 secara detail, Anda dapat merujuk pada gambar yang tersedia di bawah ini.

Persamaan Transistor D313Persamaan Transistor D313

Karakteristik Elektrikal

Persamaan Transistor D313

Untuk memastikan penggunaan transistor D313 yang optimal, sangat penting untuk memahami karakteristik elektrikalnya. Oleh karena itu, berikut disajikan tabel karakteristik kelistrikan dari transistor D313 yang perlu diketahui dengan baik.

ParameterSymbolTest ConditionsMinTypMaxUnit
Collector-Base Breakdown VoltageBVCBOIC=1mA60V
Collector-Emitter Breakdown VoltageBVCEOIC=10mA60V
Emitter-Base Breakdown VoltageBVEBOIE=100uA5V
Collector Cut-Off CurrentICBOVCB=20V, IE=00.1mA
Emitter Cut-Off CurrentIEBOVEB=4V, IC=01.0mA
Collector-Emitter Saturation VoltageVCE(SAT)IC=2A, IB=0.2A1.5V
Base-Emitter On voltageVBE(ON)VCE=2V, IC=1A1.5V
DC Current GainhFEIC=1A, VCE=2V IC=0.1A,VCE=2V40320
40
Baca juga:  Panduan Praktis: Cara Mengganti Bahasa di Remote TV

Persamaan Transistor D313

Persamaan Transistor D313

Untuk mencari pengganti transistor D313 yang paling sesuai, perlu dipastikan karakteristik dan spesifikasinya sama. Namun, jika tidak ada transistor seri yang sama, terdapat beberapa persamaan transistor D313 yang bisa dipilih sebagai penggantinya. Dengan mengganti transistor D313 dengan persamaannya, tidak akan menimbulkan risiko kerusakan atau short pada transistor itu sendiri.

Dalam banyaknya persamaan transistor D313, Anda dapat dengan mudah menemukan pengganti yang paling cocok saat transistor D313 mengalami kerusakan. Berikut adalah beberapa persamaan transistor D313 yang dapat dipertimbangkan sebagai pengganti yang cocok.

  • TIP31A
  • 2SC1060
  • 2SC1061
  • 2SC1173
  • 2SC1226
  • 2SC1226A
  • 2SC1418
  • 2SC1419
  • 2SC2236
  • 2SC2500
  • 2SC234
  • 2SC235
  • 2SD235
  • 2SD314
  • 2SD317
  • 2SD318
  • 2SD325
  • 2SD330
  • 2SD331
  • 2SD365
  • 2390 BDT31A
  • BD203
  • BD241A
  • BD241B
  • BD241C
  • BD243A
  • BD243B
  • BD243C
  • BD303
  • BD535
  • BD537
  • BD539A
  • BD539B
  • BD539C
  • BD539D
  • BD797
  • BD799
  • BD801
  • BD807
  • BD809
  • BD949
  • BD951
  • BD953
  • BD955
  • BDT81
  • BDT81F
  • BDT83
  • BDT83F
  • BDT85
  • BDT85F
  • BDT87
  • BDT87F
  • BDX77
  • MJE15028
  • MJE15028G

Harga Transistor 2SD313

Persamaan Transistor D313

Setelah mengetahui beberapa persamaan transistor D313, Anda dapat langsung mencari salah satu persamaan tersebut sebagai pengganti. Persamaan transistor D313 dapat dengan mudah ditemukan secara online maupun offline.

Harga persamaan transistor D313 cukup terjangkau, tak jauh berbeda dengan persamaan transistor BC547. Anda dapat membeli transistor D313 dengan harga sekitar Rp. 10.000 – Rp. 12.000,- baik di toko online maupun di toko elektronik terdekat.

Fungsi Penggunaan Transistor D313

Persamaan Transistor D313

Transistor D313 dapat digunakan dalam berbagai jenis rangkaian elektronik. Transistor ini cocok untuk digunakan sebagai penguat daya audio, sirkuit pengendali motor, dan sirkuit pengisi daya baterai. Selain itu, transistor D313 juga dapat digunakan dalam sistem penguat OCL dan BTL.

Kebanyakan penggunaan transistor D313 adalah pada blok sirkuit pengendali. Karakteristik tegangan saturasi yang rendah membuat D313 cocok sebagai output IC, mikrokontroler, dan platform elektronik seperti arduino dan raspberry pi untuk menggerakkan beban yang lebih besar.

Baca juga:  1 kWh Berapa Watt? Begini Cara Menghitungnya

Namun, tidak hanya itu saja, transistor D313 juga dapat digunakan dalam berbagai jenis rangkaian elektronik. Berikut ini beberapa contoh penggunaan transistor D313 yang dapat dipertimbangkan.

  • Penguat audio daya tinggi.
  • Sirkuit driver audio amplifier.
  • Transistor darlington.
  • Sirkuit switching.
  • Driver motor DC.
  • Driver relay.
  • Driver led.

Kesimpulan

Di dunia elektronika, transistor D313 menjadi opsi pengganti yang umum dipilih oleh para ahli. Dengan mempelajari karakteristik dan spesifikasi dari datasheet transistor D313, kita dapat menemukan persamaan yang paling cocok untuk menggantikannya.

Harga persamaan transistor D313 juga terjangkau dan bisa digunakan dalam berbagai jenis rangkaian elektronik, seperti pada blok sirkuit pengendali, sistem penguat OCL dan BTL, serta sebagai output IC pada platform elektronik seperti arduino dan raspberry pi.

Namun, saat memilih persamaan transistor D313 sebagai pengganti, perlu diperhatikan karakteristik dan spesifikasi yang sesuai agar tidak menimbulkan risiko kerusakan atau short pada transistor yang diganti.

Dengan memilih persamaan yang tepat, transistor D313 bisa menjadi solusi alternatif yang efektif untuk menjaga kelangsungan kinerja rangkaian elektronik. Demikianlah ulasan mengenai Persamaan Transistor D313 dari bengkeltv.id, semoga informasi ini bermanfaat bagi Anda.
