Bengkeltv.idDatasheet dan Persamaan Transistor S8050 Terlengkap !!. Transistor S8050 merupakan salah satu jenis transistor bipolar yang biasa digunakan dalam rangkaian elektronik sebagai saklar atau penguat sinyal. Untuk memperoleh informasi lengkap mengenai transistor ini, diperlukan dokumen resmi yang disebut datasheet. Dalam datasheet transistor S8050, terdapat informasi mengenai spesifikasi, karakteristik, dan parameter penting lainnya dari transistor tersebut.

Selain itu, artikel ini juga akan membahas persamaan transistor S8050 dengan jenis transistor lain yang memiliki karakteristik mirip. Hal ini penting untuk diketahui agar dalam situasi tertentu, jika transistor S8050 tidak tersedia, kita dapat menggunakan jenis transistor lain yang memiliki fungsi yang sama.

Mengenal Transistor S8050

Transistor S8050 adalah jenis transistor NPN kecil yang sering digunakan dalam aplikasi elektronik seperti penguat dan saklar. Transistor ini memiliki tiga pin yang disebut Basis, Emiter, dan Kollektor.

Dalam rangkaian penguat, sinyal kecil dapat diterapkan pada pin Basis dan transistor akan menguatkan sinyal tersebut pada pin Kollektor. Dalam rangkaian saklar, arus kecil dapat diterapkan pada pin Basis dan transistor akan mengalirkan arus yang lebih besar antara pin Emiter dan Kollektor.

Transistor S8050 memiliki tegangan kolektor maksimum sebesar 40 volt dan arus kolektor maksimum sebesar 0,5 ampere. Transistor ini juga memiliki hfe (gain arus DC) yang tinggi, yaitu sekitar 100 hingga 250.

Baca juga:  Persamaan MOSFET 7N65C dan Spesifikasi Lengkapnya

Transistor S8050 tersedia dalam berbagai paket seperti TO-92, SOT-23, dan SOT-223, sehingga dapat dipilih sesuai dengan kebutuhan dan ruang yang tersedia dalam rangkaian elektronik.

Daftar persamaan transistor S8050

Terdapat beberapa jenis transistor yang dapat digunakan sebagai pengganti untuk transistor S8050. Di bawah ini adalah daftar persamaannya:

  • S9013
  • S9014
  • 2N5551
  • S9014
  • MPSA42
  • SS8050
  • BC547
  • 2N3904
  • 2N2369
  • 2N3055
  • 2N3904
  • 2N3906
  • 2N5830
  • 2N5830
  • S9014
  • 2N5551
  • SS8050
  • MPS6601G
  • MPS660
  • MPS6602
  • MPSW01G
  • MPS6602G
  • MPSW01
  • MPS8050

Saat melakukan penggantian transistor S8050 dengan jenis transistor lain, perlu diperhatikan susunan pin kaki agar sesuai dengan rangkaian yang akan digunakan. Hal ini karena susunan pin kaki pada transistor pengganti belum tentu sama dengan transistor S8050.

Namun demikian, pada dasarnya kita bisa menggunakan transistor bipolar lainnya sebagai pengganti S8050. Tetapi, syaratnya adalah transistor pengganti harus memiliki fitur dan karakteristik yang sama atau bahkan lebih baik dari spesifikasi transistor S8050.

Data pin kaki transistor S8050

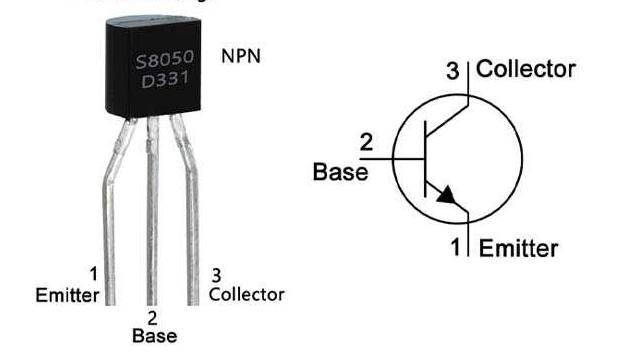

Transistor S8050 memiliki tiga pin, yaitu pin Basis (B), pin Emiter (E), dan pin Kollektor (C). Susunan data pin kaki transistor tipe S8050 dapat diperlihatkan pada gambar di bawah ini:

Persamaan Transistor S8050

Datasheet transistor S8050

Transistor S8050 adalah jenis transistor bipolar yang sering digunakan dalam aplikasi elektronik sebagai saklar atau amplifier. Untuk informasi lebih lengkap tentang transistor S8050, Kalian dapat melihat datasheet dan persamaannya pada tabel di bawah ini:

JenisNPN
Kemasan paketTO 92
SerialSS8050
Arus kolektor max.0.7 A
Tegangan kolektor – emitor max.20 V
Tegangan basis – kolektor max.30 V
Tegangan bias basis max.5 V
Disisipasi kolektor max.1000 mW
Frekuensi kerja100 MHz
Tingkat penguatan40 – 400
Suhu kerjaMax. 150 °C
Baca juga:  Persamaan Transistor TIP41C Lengkap dengan Datasheetnya

Fungsi dan Contoh Penggunaan

Transistor S8050 merupakan jenis transistor bipolar yang umumnya digunakan sebagai saklar atau penguat sinyal dalam rangkaian elektronik. Fungsi dari transistor S8050 bergantung pada konfigurasi rangkaian yang digunakan. Berikut ini adalah beberapa contoh penggunaan transistor S8050:

1. Sebagai saklar dalam rangkaian daya kecil

Dalam rangkaian elektronik, transistor S8050 dapat digunakan sebagai saklar untuk mengontrol arus listrik yang mengalir pada rangkaian. Salah satu contohnya adalah saklar lampu sederhana yang dioperasikan oleh tombol atau saklar sentuh.

2. Sebagai penguat sinyal

Dalam rangkaian elektronik, transistor S8050 dapat digunakan sebagai penguat sinyal untuk meningkatkan amplitudo sinyal elektronik yang lemah. Salah satu contohnya adalah dalam rangkaian amplifier mikrofon atau speaker mini.

3. Sebagai osilator

Transistor S8050 dapat digunakan sebagai komponen dalam rangkaian osilator yang menghasilkan sinyal frekuensi tertentu. Salah satu contohnya adalah dalam rangkaian pengendali jam digital.

4. Sebagai modulator

Transistor S8050 dapat digunakan sebagai komponen dalam rangkaian modulator frekuensi untuk mengubah informasi sinyal menjadi sinyal frekuensi. Salah satu contohnya adalah dalam rangkaian transmisi radio FM.

5. Sebagai driver

Transistor S8050 dapat digunakan sebagai komponen dalam rangkaian driver motor atau relay untuk mengaktifkan atau mematikan beban daya yang lebih besar.

Dalam aplikasi sehari-hari, transistor S8050 dapat ditemukan dalam berbagai rangkaian elektronik, seperti perangkat listrik rumah tangga, perangkat medis, dan perangkat komunikasi. Transistor S8050 biasanya digunakan sebagai driver motor atau relay, yang bertanggung jawab untuk mengaktifkan atau mematikan beban daya yang lebih besar.

Baca Juga :

Baca juga:  Jenis Jenis Transistor : Apa Itu dan Bagaimana Cara Kerjanya?

Kesimpulan

Dalam artikel ini, bengkeltv.id telah membahas mengenai persamaan transistor S8050. Transistor ini adalah komponen penting dalam dunia elektronika yang banyak digunakan dalam berbagai aplikasi seperti penguat sinyal, pengontrol arus, dan rangkaian saklar. S8050 memiliki persamaan dengan beberapa transistor lain seperti 2N3904, BC547, dan SS8050 yang dapat saling menggantikan satu sama lain dalam kebanyakan kasus.

Namun, perlu diingat bahwa setiap transistor memiliki karakteristik yang mungkin sedikit berbeda, sehingga penting untuk selalu memeriksa datasheet dan memastikan kompatibilitas sebelum melakukan penggantian. Sebagai seorang praktisi elektronika, penting bagi kita untuk memahami persamaan dan perbedaan antara berbagai jenis transistor agar dapat memilih komponen yang paling sesuai dengan kebutuhan kita.

Dengan pengetahuan yang tepat, kita dapat mengoptimalkan kinerja rangkaian elektronik kita dan menghasilkan solusi yang efisien dan efektif. Semoga artikel ini bermanfaat bagi Kalian yang ingin memahami lebih dalam mengenai persamaan transistor S8050 dan transistor lainnya yang serupa, serta membantu Kalian dalam pengembangan proyek elektronik di masa depan.
