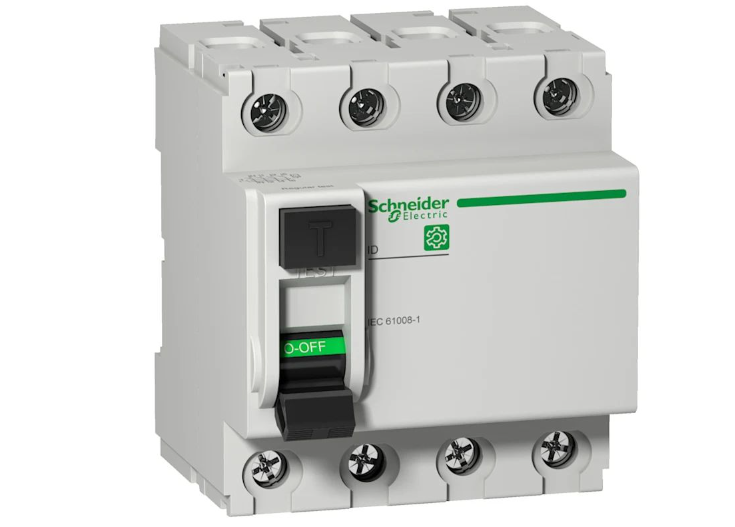

Apa Itu RCCB

Apa Itu RCCB dan Bagaimana Cara Kerjanya dalam Sistem Kelistrikan?

Posted on

Bengkeltv.idApa Itu RCCB dan Bagaimana Cara Kerjanya dalam Sistem Kelistrikan?. Di dunia sistem kelistrikan, keselamatan menjadi prioritas utama untuk melindungi harta benda dan nyawa dari potensi bahaya yang mungkin timbul akibat arus listrik. Salah satu komponen penting yang memainkan peran krusial dalam sistem proteksi ini adalah RCCB, atau Residual Current Circuit Breaker. RCCB adalah alat yang dirancang untuk mendeteksi dan melindungi dari kebocoran arus listrik yang dapat menyebabkan sengatan listrik atau kebakaran.

Namun, apa sebenarnya RCCB itu? Bagaimana cara kerjanya, dan mengapa penting untuk dipasang di setiap sistem listrik? Dalam artikel ini, kita akan membahas secara mendalam tentang Apa itu RCCB, mulai dari prinsip kerjanya, manfaat utamanya, hingga bagaimana cara memilih dan memasangnya dengan benar. Dengan memahami fungsi dan pentingnya RCCB, Kalian akan lebih siap untuk memastikan bahwa sistem kelistrikan di rumah atau tempat usaha Kalian aman dan terlindungi.

Apa itu RCCB (Residual Current Circuit Breaker)?

Meskipun listrik telah menjadi bagian tak terpisahkan dari kehidupan kita, penggunaannya tetap membawa risiko yang signifikan bagi keselamatan dan harta benda. Risiko utama yang terkait dengan listrik meliputi sengatan listrik dan potensi kebakaran, sehingga peran peralatan isolasi tidak boleh diabaikan.

Pemutus Arus Residual (RCCB) adalah langkah penting dalam menjaga keamanan sirkuit listrik. Perangkat ini dirancang untuk mendeteksi arus residual dan secara otomatis memutuskan aliran listrik saat terjadi kesalahan pada sirkuit atau arus melebihi tingkat sensitivitas yang ditentukan.

RCCB berfungsi untuk melindungi individu dari risiko sengatan listrik serta mencegah terjadinya kebakaran dengan menangani gangguan mendadak pada sistem grounding. Dengan adanya RCCB, sirkuit akan terputus secara cepat dalam situasi berbahaya, melindungi pengguna dari risiko sengatan listrik.

Fungsi RCCB (Residual Current Circuit Breaker)

Setelah memahami Apa itu RCCB (Residual Current Circuit Breaker), penting untuk diketahui bahwa penggunaan RCCB bertujuan untuk melindungi individu dari risiko sengatan listrik, elektrokusi (kematian akibat sengatan listrik), dan kebakaran yang disebabkan oleh kabel yang tidak sesuai atau gangguan pada sistem pembumian.

1. Memotong Aliran Listrik Saat Terjadi Kontak Fisik

RCCB memainkan peran penting dalam situasi gangguan pembumian mendadak pada sirkuit, seperti ketika seseorang tanpa sengaja menyentuh kabel yang tidak terisolasi dan bertegangan dari instalasi listrik.

Tanpa RCCB, gangguan pembumian dapat menyebabkan sengatan listrik pada orang tersebut. Namun, dengan adanya RCCB, sirkuit akan terputus dalam waktu kurang dari satu detik, sehingga mencegah risiko sengatan listrik. Oleh karena itu, sangat penting dan lebih aman untuk memasang RCCB pada sirkuit listrik Kalian.

Baca juga:  Pengertian Gaya Listrik : Jenis dan Contohnya

2. Melindungi Individu dari Risiko Elektrokusi

Elektrokusi, atau kematian akibat sengatan listrik, dapat terjadi jika arus yang mengalir melalui tubuh manusia melebihi ambang batas daya tahan tubuh terhadap sengatan listrik.

RCCB tersedia dengan berbagai tingkat sensitivitas, mulai dari 30 mA, 100 mA, hingga 300 mA. Dengan adanya RCCB, risiko elektrokusi dapat dikurangi secara signifikan.

3. Memotong Aliran Listrik Saat Terjadi Kebocoran Arus

Jika terjadi kebocoran isolasi pada suatu penghantar dan arus mengalir ke penghantar lain, RCCB akan mendeteksi perubahan ini. RCCB membandingkan nilai arus yang mengalir pada kabel fasa dan kabel netral.

Jika terdapat ketidakseimbangan dalam nilai arus tersebut, RCCB akan segera memutuskan kontak, sehingga mencegah kerusakan lebih lanjut pada sirkuit listrik.

Cara kerja RCCB (Residual Current Circuit Breaker)

Apa Itu RCCB

Cara kerja RCCB cukup sederhana namun sangat efektif. Prinsip dasarnya adalah memantau dan mendeteksi perbedaan arus antara dua konduktor listrik, yaitu konduktor fase dan netral.

Dalam kondisi normal, arus yang mengalir melalui konduktor fase harus sama dengan arus yang mengalir melalui konduktor netral. Namun, jika terjadi gangguan seperti kebocoran arus atau ground fault pada salah satu konduktor, akan muncul perbedaan arus antara kedua konduktor tersebut.

RCCB mendeteksi perbedaan arus ini. Alat ini menggunakan prinsip elektronik untuk menghasilkan sinyal listrik ketika terdeteksi perbedaan arus. Sinyal ini kemudian memicu mekanisme tripper atau pemutus dalam perangkat RCCB.

Saat tripper aktif, ia akan memutuskan aliran listrik pada rangkaian dan menghentikan arus listrik yang mengalir. Dengan cara ini, RCCB secara otomatis mencegah risiko kebakaran atau kecelakaan listrik yang mungkin disebabkan oleh kebocoran arus.

Secara singkat, prinsip kerja RCCB adalah membandingkan arus masuk dan keluar pada rangkaian listrik, dan jika ada perbedaan, RCCB akan memutuskan arus tersebut untuk mencegah kecelakaan.

Jenis-Jenis RCCB (Residual Current Circuit Breaker)

RCCB merupakan alat perlindungan listrik yang digunakan untuk mendeteksi adanya arus bocor (ground fault) pada rangkaian listrik dan memutuskan aliran listrik jika terjadi kebocoran arus yang berbahaya.

Apa Itu RCCB

Masih dalam pembahasan Pengertian RCCB (Residual Current Circuit Breaker), selanjutnya terdapat beberapa jenisnya yang umum digunakan, yaitu:

1. Type AC (Alternating Current)

RCCB tipe ini dirancang khusus untuk melindungi jaringan listrik AC (arus bolak-balik) yang tidak menggunakan komponen elektronik, seperti mesin industri, rumah tangga, dan bangunan komersial. RCCB tipe ini dapat mendeteksi arus bocor AC dengan sensitivitas sekitar 30 mA pada frekuensi 50 Hz atau 60 Hz.

Baca juga:  Jenis-Jenis Panel Listrik : Perlu Kalian Pahami

Namun, RCCB ini tidak cocok digunakan pada jaringan listrik yang memiliki beban listrik non-linear. Contohnya, perangkat elektronik seperti komputer, televisi, dan lampu neon.

Hal ini dikarenakan beban non-linear dapat menghasilkan harmonik yang mengganggu sistem. Akibatnya, RCCB tipe AC dapat memutus aliran listrik meskipun tidak ada arus bocor yang terdeteksi.

2. Tipe A (Sensitivitas Tinggi)

RCCB tipe A memiliki tingkat sensitivitas yang lebih tinggi daripada tipe AC, yaitu sekitar 10 mA. Jenis RCCB ini dapat mendeteksi arus bocor baik AC maupun DC, sehingga sangat cocok digunakan pada jaringan listrik yang memiliki beban non-linear dan peralatan elektronik.

Tipe A mampu memantau kebocoran arus yang terjadi pada frekuensi 50 Hz atau 60 Hz, serta arus searah (DC).

Kelebihan sensitivitasnya membuatnya mampu mendeteksi bahaya lebih dini dan secara cepat memutus aliran listrik ketika terjadi kebocoran arus yang berbahaya bagi keselamatan penggunaan listrik.

3. Tipe B (Sensitivitas Ekstra Tinggi)

Jenis tipe B memiliki tingkat sensitivitas tertinggi dibandingkan dengan jenis lainnya, yaitu sekitar 6 mA. RCCB tipe B dapat mendeteksi arus bocor baik AC maupun DC, termasuk arus bocor DC dari sistem fotovoltaik dan kendaraan listrik.

Tipe B sering digunakan dalam sistem listrik yang memerlukan tingkat keamanan yang sangat tinggi. Contohnya adalah di rumah sakit, laboratorium, dan fasilitas penelitian di mana keamanan dan perlindungan terhadap risiko kebocoran arus sangat penting.

RCCB tipe B mampu mengatasi tantangan dalam mendeteksi arus bocor DC yang lebih rendah dibandingkan dengan tipe lainnya.

Hal ini memastikan perlindungan yang lebih efektif pada sistem listrik yang menggunakan sumber daya energi terbarukan dan kendaraan listrik.

4. Tipe F (Sensitivitas Rendah)

Tipe F memiliki tingkat sensitivitas yang rendah, yaitu sekitar 100 mA. Jenis ini umumnya digunakan pada jaringan listrik yang memiliki beban listrik yang sangat tinggi, seperti motor listrik besar dan transformator.

RCCB tipe F dirancang khusus untuk menangani beban listrik yang tinggi dan kemungkinan terjadinya lonjakan arus yang normal.

Dengan sensitivitasnya yang lebih rendah, tipe F tidak secara otomatis memutus aliran listrik jika terjadi sedikit gangguan arus, namun tetap mampu mengamankan jaringan listrik secara keseluruhan dan melindungi peralatan yang terhubung ke dalamnya.

Cara Pemasangan RCCB (Residual Current Circuit Breaker)

RCCB, yang singkatan dari Residual Current Circuit Breaker, adalah alat penting yang berfungsi untuk melindungi diri dari risiko kecelakaan listrik, seperti kejutan listrik hingga risiko kematian. Alat ini bertugas mendeteksi dan memutus aliran listrik saat ada kebocoran arus listrik.

Baca juga:  Memahami Pengertian Dielektrik (Dielectric) : Penjelasan Secara Lengkapnya

Apa Itu RCCB

Karenanya, penting untuk memasang alat ini dengan benar dan hati-hati. Berikut ini adalah langkah-langkah detail dalam proses pemasangannya:

Mematikan Listrik:
Langkah pertama yang perlu dilakukan adalah memastikan bahwa sumber listrik telah dimatikan. Ini penting untuk mencegah risiko kecelakaan listrik selama proses pemasangan.

  • Pemasangan RCCB:
    Setelah memastikan listrik dimatikan, langkah berikutnya adalah memasang RCCB pada kotak sirkuit utama yang ada di panel listrik. Pastikan RCCB diletakkan dengan benar dan diikat kuat sehingga tidak mudah lepas atau bergerak.
  • Penghubungan Kabel:
    Setelah RCCB terpasang, Kalian perlu menghubungkan kabel listrik pada terminal yang ada. Pastikan setiap kabel telah ditempatkan dan dikencangkan dengan benar untuk memastikan koneksi yang baik dan kuat.
  • Uji Koneksi:
    Selanjutnya, periksa semua koneksi menggunakan multimeter untuk memastikan bahwa semuanya telah terhubung dengan benar. Ini adalah langkah penting untuk memastikan tidak ada kabel yang putus atau longgar.
  • Pemasangan Penutup:
    Setelah memeriksa semua koneksi dan memastikan semuanya baik-baik saja, pasang penutup pada panel listrik dan kencangkan semua baut dan sekrup dengan kuat.
  • Uji Fungsi RCCB:
    Setelah semua langkah di atas selesai, nyalakan listrik dan lakukan uji fungsi dengan memeriksa lampu indikator pada RCCB. Jika lampu indikator menyala, ini menunjukkan bahwa RCCB bekerja dengan baik.

Penutup

Sebagai penutup, penting untuk mengetahui apa itu RCCB dan mengapa perangkat ini sangat penting dalam sistem kelistrikan modern. RCCB, atau Residual Current Circuit Breaker, adalah alat keamanan yang dirancang untuk melindungi pengguna dari risiko sengatan listrik dan kebakaran yang disebabkan oleh kebocoran arus.

RCCB bekerja dengan prinsip deteksi arus residual, yaitu membandingkan arus yang mengalir melalui konduktor fase dan netral. Dalam kondisi normal, kedua arus ini harus seimbang. Namun, jika terjadi kebocoran arus ke tanah atau konduktor lain, RCCB akan mendeteksi perbedaan ini dan segera memutuskan aliran listrik dalam waktu kurang dari satu detik.

Keberadaan RCCB sangat penting untuk melindungi individu dari potensi bahaya seperti sengatan listrik yang dapat berakibat fatal atau kebakaran yang disebabkan oleh arus bocor. Dengan memasang RCCB, Kalian tidak hanya melindungi diri sendiri, tetapi juga keluarga dan properti dari risiko listrik yang mungkin terjadi. Demikian ulasan dari bengkeltv.id mengenai Apa itu RCCB. Semoga bermanfaat untuk Kalian.
