Cara Mengukur Dioda Zener dengan Multimeter Analog dan Digital dengan Mudah

Posted on

Bengkeltv.idCara Mengukur Dioda Zener dengan Multimeter Analog dan Digital dengan Mudah. Dalam dunia elektronika, dioda Zener menjadi komponen yang sangat vital untuk berbagai aplikasi. Dengan kemampuannya untuk menjaga tegangan pada level yang konstan, dioda Zener sering digunakan dalam rangkaian regulator tegangan. Namun, untuk memastikan kinerjanya yang optimal, penting bagi para penghobi elektronika atau teknisi untuk dapat mengukur dioda Zener dengan benar.

Pengukuran dioda Zener bukanlah tugas yang rumit, tetapi diperlukan pemahaman mendalam terhadap teknik-teknik yang tepat. Artikel ini akan membahas cara-cara praktis dalam mengukur dioda Zener, memberikan panduan langkah demi langkah untuk memastikan keakuratannya. Segera simak informasi lengkapnya di bawah ini untuk memperdalam pemahaman Kalian tentang Cara Mengukur Dioda Zener dengan Multimeter dengan efektif.

Pengertian Dioda Zener

Dioda Zener adalah jenis dioda yang spesifik dirancang untuk beroperasi pada rangkaian reverse bias (bias mundur) dan terbuat dari bahan semikonduktor. Komponen ini termasuk salah satu yang paling banyak digunakan dalam dunia elektronika, karena sifatnya yang mudah dan sederhana dibandingkan dengan komponen lainnya. Penggunaan dioda Zener sangat umum dalam rangkaian peralatan elektronika sehari-hari.

Biasanya, dioda ini digunakan sebagai pembatas dan untuk menjaga kestabilan arus listrik, karena kestabilan arus sangat penting untuk kinerja yang optimal. Ketika dipasangkan dalam rangkaian forward bias (bias maju), Dioda Zener akan menunjukkan karakteristik dan fungsi seperti dioda biasa, berperan sebagai penyearah arus. Namun, ketika dioda Zener dipasangkan dalam rangkaian reverse bias (bias mundur), dioda akan mencapai batas “breakdown voltage,” dan tegangan ini kemudian menjadi referensi tegangan. Efek dari dioda jenis ini ditemukan pada tahun 1934 oleh Clarence Melvin Zener, seorang fisikawan Amerika yang memberi nama dioda ini sesuai dengan namanya.

Simbol Rangkaian Dioda Zener

Dioda Zener hadir dalam berbagai varian kemasan, disesuaikan dengan kebutuhan daya yang perlu didispersikan. Beberapa di antaranya didesain untuk aplikasi berdaya tinggi, sementara yang lain tersedia dalam bentuk pemasangan permukaan. Dioda Zener yang paling umum digunakan dikemas dalam wadah kaca kecil, dengan pita karakteristik yang menKaliankan sisi katoda dioda.

Baca juga:  Memahami Dasar Teknologi : Cara Kerja Dioda Laser

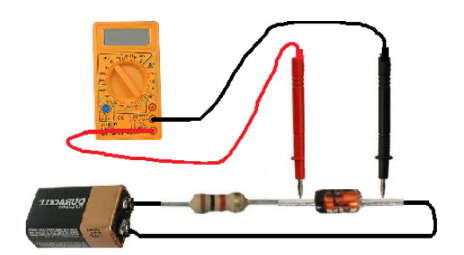

Cara Mengukur Dioda Zener dengan Multimeter

Simbol yang digunakan untuk merepresentasikan dioda Zener dalam diagram rangkaian mirip dengan simbol dioda biasa, namun dengan tambahan khusus. Simbol ini terdiri dari segitiga atau panah yang menunjuk ke sisi katoda (sisi yang memiliki pita) dioda. Segitiga ini dilengkapi dengan dua garis tegak lurus di ujung katoda, satu memanjang ke atas dan satu lagi memanjang ke bawah. Garis-garis ini mencerminkan perilaku khusus dioda Zener dan membantu membedakannya dari jenis dioda lain dalam diagram rangkaian. Simbol tersebut memberikan representasi visual yang memungkinkan insinyur dan teknisi dengan mudah mengidentifikasi serta memahami keberadaan dioda Zener dalam suatu rangkaian.

Fungsi Dioda Zener

Sebelum memahami Cara Mengukur Dioda Zener dengan Multimeter, penting untuk memahami fungsi-fungsi utama dari dioda Zener dalam rangkaian elektronik.

Fungsi pertama dioda Zener adalah sebagai komponen semikonduktor yang dapat menstabilkan tegangan dalam rangkaian elektronik. Karakteristik khusus dioda Zener memungkinkannya mengalirkan arus listrik dalam satu arah dan menahan tegangan melebihi nilai zener breakdown voltage.

Fungsi kedua dioda Zener adalah sebagai regulator tegangan shunt pada sambungan paralel. Dalam rangkaian paralel, dioda Zener akan mengalirkan arus saat tegangan melebihi nilai zener breakdown voltage, menjaga tegangan pada level yang stabil dan aman.

Fungsi ketiga dioda Zener adalah sebagai referensi tegangan pada rangkaian reverse bias atau bias mundur. Pada kondisi bias mundur, tegangan pada dioda Zener tetap stabil meskipun arus yang mengalir meningkat, sehingga dioda Zener sering digunakan sebagai referensi tegangan stabil.

Fungsi keempat dioda Zener adalah sebagai perlindungan terhadap electro static discharge (ESD). ESD adalah fenomena di mana muatan listrik dapat merusak komponen elektronik. Dengan dioda Zener sebagai perlindungan ESD, tegangan berlebih dapat dialirkan melalui dioda Zener, mencegah kerusakan pada komponen elektronik dalam rangkaian.

Oleh karena itu, peran dioda Zener sangat penting untuk menjaga keKalianlan dan kinerja rangkaian elektronik.

Prinsip Kerja Dioda Zener

Dioda Zener menunjukkan karakteristik yang berbeda dengan dioda biasa. Pada dioda Zener, arus listrik dapat mengalir ke arah yang berlawanan jika tegangan yang diberikan melebihi nilai Breakdown Voltage atau Tegangan Tembus Dioda Zener.

Sebaliknya, dioda biasa hanya mampu mengalirkan arus listrik ke satu arah saja. Breakdown Voltage pada dioda Zener juga dikenal sebagai Tegangan Zener.

Ketika dioda Zener dipasangkan dalam rangkaian reverse bias, dioda tersebut akan menunjukkan perilaku tegangan tembus yang terkontrol dan akan melewatkan arus listrik untuk menjaga tegangan jatuh pada nilai Tegangan Zener.

Baca juga:  Perbedaan Dioda Zener dan Dioda Biasa : Pembahasan Mendalam

Sebagai contoh, jika dioda Zener 5V dipasangkan dalam posisi reverse bias, maka dioda tersebut akan menunjukkan tegangan jatuh sebesar 5V.

Namun, karena arus yang dapat dilalui dioda Zener terbatas, dioda tersebut umumnya digunakan untuk menghasilkan tegangan referensi, menstabilkan tegangan pada aplikasi dengan arus kecil, atau melewatkan arus besar dengan bantuan rangkaian pendukung seperti IC atau beberapa transistor sebagai output.

Dalam pengoperasiannya, dioda Zener dapat beroperasi di daerah breakdown tanpa mengalami kerusakan selama tidak melebihi beban watt yang telah ditentukan.

Oleh karena itu, dioda Zener memegang peran penting dalam menjaga keKalianlan dan kinerja rangkaian elektronik yang membutuhkan stabilisasi tegangan atau referensi tegangan.

Cara Mengukur Dioda Zener dengan Multimeter

Dioda berperan melindungi komponen dengan mencegah aliran arus, sehingga dapat mencegah terjadinya kerusakan.

Berikut adalah metode sederhana untuk melakukan pengukuran dan pengujian dioda menggunakan multimeter analog dan digital.

1. Cara Mengukur Dioda Zener Dengan Multitester Analog

Cara Mengukur Dioda Zener dengan Multimeter

Inilah panduan lengkap mengenai cara mengukur dioda Zener menggunakan multimeter analog.

Langkah pertama, atur selector multimeter analog ke nilai resistansi rendah.

Setelah selector multimeter diatur ke resistansi rendah, sambungkan terminal positif multimeter analog ke anoda dioda Zener dan terminal negatif ke katoda dioda Zener.

Jika dioda Zener berfungsi dengan baik, multimeter analog seharusnya membaca atau menunjukkan nilai resistansi rendah.

Kemudian, atur selector multimeter analog ke posisi resistansi tinggi. Setelah itu, balikkan terminal multimeter dengan menghubungkan terminal positif ke katoda dan terminal negatif ke anoda. Ini dikenal sebagai bias mundur.

Jika dioda yang diukur dalam kondisi sempurna, multimeter analog seharusnya menunjukkan resistansi tinggi atau OL. Jika multimeter analog tidak menunjukkan pembacaan seperti yang dijelaskan di atas, itu menunjukkan bahwa dioda Zener sudah rusak atau tidak berfungsi dengan baik.

2. Cara Mengukur Dioda Zener Dengan Multitester Digital

Cara Mengukur Dioda Zener dengan Multimeter

Terdapat dua metode umum yang digunakan untuk menyelesaikan masalah dioda menggunakan alat ukur listrik, yaitu multimeter digital (DMM).

Kedua mode yang umumnya digunakan dalam pengujian dioda terdapat pada multimeter digital. Mode tersebut adalah mode Ohmmeter dan mode Dioda.

a. Berikut adalah langkah-langkah untuk menguji dioda dalam mode dioda menggunakan multimeter digital.

  • Langkah pertama adalah mengidentifikasi terminal katoda dan anoda pada dioda yang akan diuji.
  • Selanjutnya, atur multimeter digital ke mode pemeriksaan dioda. Caranya adalah dengan memutar knob tengah multimeter digital ke area yang berlabel simbol dioda. Dalam mode dioda, multimeter digital dapat menyuplai arus sekitar 2mA antara dua probe pengujian.
  • Setelah itu, hubungkan probe merah multimeter digital ke anoda dioda dan probe hitam multimeter digital ke katoda dioda. Kondisi ini disebut bias maju.
  • Lalu, perhatikan pembacaan pada layar multimeter digital. Jika pembacaan menunjukkan nilai tegangan sekitar 0,6 hingga 0,7 volt, itu menKaliankan bahwa dioda dalam kondisi baik.
  • Setelah itu, balikkan terminal multimeter; artinya, hubungkan probe merah multimeter ke katoda dioda dan probe hitam ke anoda. Kondisi seperti ini disebut bias mundur dioda. Multimeter seharusnya menunjukkan nilai OL.
  • Jika multimeter menunjukkan nilai yang tidak sesuai dengan kondisi seperti yang dijelaskan di atas, maka dioda tersebut rusak atau tidak berfungsi dengan baik.
Baca juga:  Panduan Praktis : Cara Cek Dioda Yang Benar untuk Pemula

b. Berikut adalah langkah-langkah untuk menguji dioda dalam mode ohmmeter menggunakan multimeter digital.

  • Langkah pertama adalah mengidentifikasi terminal anoda dan katoda pada dioda yang akan diuji dan diukur.
  • Setelah itu, atur multimeter digital ke mode ohmmeter atau mode hambatan. Caranya adalah dengan memutar knob tengah multimeter untuk menKaliani area yang berlabel simbol/nilai resistansi pada ohmmeter.
  • Selanjutnya, sambungkan probe merah multimeter digital ke anoda dioda dan probe hitam multimeter digital ke katoda dioda. Biasanya, ini menunjukkan bahwa dioda berada dalam kondisi bias maju.
  • Jika multimeter menunjukkan nilai yang cukup rendah, misalnya beberapa puluh ohm hingga beberapa ratus ohm, itu menKaliankan bahwa dioda dalam kondisi baik.
  • Setelah itu, balikkan terminal multimeter digital dengan menghubungkan terminal positif ke katoda dan terminal negatif multimeter ke anoda. Ini dikenal sebagai bias mundur.
  • Jika dioda dalam kondisi sempurna, multimeter digital seharusnya menunjukkan resistansi tinggi atau OL.

Dengan menguji dioda menggunakan mode ohmmeter pada multimeter digital, Kalian dapat dengan cepat dan mudah mengetahui kondisi dioda. Ini sangat berguna dalam mengidentifikasi dioda yang rusak atau tidak berfungsi dengan baik.

Penutup

Dengan demikian, mengetahui Cara Mengukur Dioda Zener dengan Multimeter menjadi keterampilan yang sangat berharga dalam dunia elektronika. Dalam artikel ini, telah dijelaskan langkah-langkah sederhana menggunakan multimeter analog dan digital untuk memastikan kinerja dioda Zener.

Kemampuan untuk mengidentifikasi terminal, mengatur multimeter, dan membaca hasil pengukuran dapat membantu menjaga keKalianlan dan kinerja optimal dioda Zener dalam berbagai aplikasi.

Semoga panduan dari bengkeltv.id ini bermanfaat dalam mendukung pemahaman Kalian tentang Cara Mengukur Dioda Zener dengan Multimeter dengan tepat, sehingga Kalian dapat mengintegrasikannya secara efektif dalam rangkaian elektronika Kalian.
