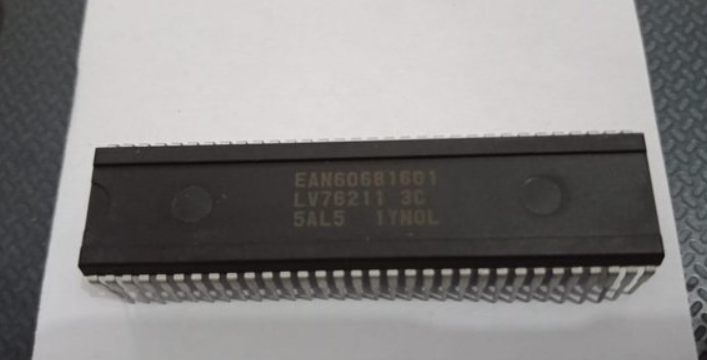

Data Pin IC LV76211

Skema Data Pin TV LG IC LV76211 : Terlengkap !!

Posted on

Bengkeltv.idSkema Data Pin TV LG IC LV76211 : Terlengkap !!. Dalam era digital yang serba canggih ini, teknologi televisi telah mengalami evolusi yang sangat pesat. Salah satu merek televisi yang telah mendunia dan mendapat tempat di hati masyarakat adalah LG. Sebagai sebuah perangkat elektronik, televisi LG dibangun dengan berbagai komponen yang saling bekerjasama untuk menghasilkan tampilan gambar dan suara yang optimal.

Salah satu komponen penting dalam televisi adalah IC (Integrated Circuit), dan khususnya pada beberapa model televisi LG, IC LV76211 menjadi bagian vital dalam operasionalnya. Untuk memahami lebih jauh bagaimana IC ini bekerja, penting untuk mengerti skema data pin-nya.

Pada artikel ini, kita akan membahas secara mendalam mengenai “Skema Data Pin TV LG IC LV76211”. Mulai dari pengertian dasar, fungsi, hingga bagaimana skema data pin ini mempengaruhi kinerja televisi LG. Jadi, mari kita selami informasi berharga ini untuk menambah wawasan kita tentang dunia elektronika.

Apa itu Skema Data Pin TV LG IC LV76211?

Skema Data Pin TV LG IC LV76211 adalah informasi yang merujuk pada tata letak dan fungsi pin yang terhubung ke IC (Integrated Circuit) LV76211 pada TV merek LG. Skema data pin ini memberikan detail tentang setiap pin pada IC tersebut, termasuk pin input, pin output, pin daya, dan pin kontrol.

Dengan menggunakan skema data pin ini, teknisi atau perancang elektronik dapat mengidentifikasi dengan tepat koneksi dan fungsi setiap pin pada IC LV76211 di dalam TV LG, sehingga memudahkan dalam perbaikan atau modifikasi perangkat tersebut.

Data Pin IC LV76211 Solusi Masalah Reste Horizontal Melengkung

Televisi LG Ultra Slim kerap kali menemui kerusakan yang ditunjukkan dengan gejala restre horizontal yang melengkung. Kerusakan ini umumnya dipicu oleh kerusakan pada komponen IC LV76211 dan memerlukan penggantian dengan IC yang baru atau setidaknya sejenis.

Baca juga:  Cara Memperbaiki TV Tuner Gadmei Rusak dengan Cepat

Biasanya, kerusakan ini terjadi akibat kapasitor yang mengalami kondisi short dan menjadi terlalu panas. Perlu dicatat bahwa Televisi LG Ultra Slim ini dilengkapi dengan single data pin IC LV76211 dan FBT BSC 25-N)329.

Ketika TV dihidupkan dengan menggunakan TR HOR, terkadang TR HOR menjadi panas dan menyebabkan kondisi short atau korsleting pada komponen tersebut.

Untuk mengatasi masalah ini, solusi yang dapat diambil adalah dengan menambahkan kapasitor milar pada titik kolektor, seperti C414=.01=10n 2kv dengan 103 2kv.

Dalam upaya memperbaiki televisi yang mengalami kerusakan ini, penting untuk mengganti diode RU 4A dengan yang baru dan juga mengganti komponen TR horizontal dengan D.1554.

Sebelum melakukan proses pembongkaran pada televisi, sangat disarankan untuk terlebih dahulu memeriksa data parameter dalam mode servis. Perubahan yang tidak tepat pada data parameter mode servis bisa berakibat pada gangguan fungsi pada televisi.

Berikut adalah langkah-langkah untuk memeriksa data parameter pada televisi LG, termasuk data pin IC LV76211:

  • Tekan tombol menu pada remote kontrol sekali untuk memasuki mode servis televisi LG.
  • Tekan dan tahan tombol menu yang terdapat pada panel televisi LG Ultra Slim.
  • Lepaskan tombol menu pada panel televisi, lalu tekan kembali.
  • Tekan dan tahan tombol OK pada remote kontrol.
  • Lepaskan tombol OK pada remote kontrol, lalu tekan kembali.
  • Tekan tombol OK pada panel televisi.

Penting untuk diingat bahwa apabila TR HOR mengalami korsleting, sebaiknya tidak langsung menggantinya dengan yang baru. Korsleting pada TR HOR dapat menyebabkan penurunan semua tegangan output dari inverter. Oleh karena itu, lakukan pengecekan terlebih dahulu pada tegangan setelah melepaskan TR HOR.

Jika ditemukan kapasitor yang tampak membengkak dan kering pada blok horizontal setelah melakukan pengecekan, maka sebaiknya mengganti kapasitor tersebut beserta TR HOR dengan yang baru.

Mencari Alternatif IC yang Memiliki Kesamaan

Produk IC LV76211 dari LG telah berhenti diproduksi, yang kerap menyulitkan para teknisi televisi dalam mencari pengganti komponen yang memiliki skema data pin yang sama.

Baca juga:  Perbedaan Multimeter Analog dan Digital : Penjelasan Lengkapnya

Namun, jangan khawatir karena ada solusi alternatif yang dapat diandalkan apabila Anda menghadapi kesulitan dalam menemukan komponen IC dengan skema data pin IC LV76211.

Sebagai gantinya, Anda dapat mempertimbangkan penggunaan komponen IC alternatif seperti LV76223 dan LV76213 sebagai pengganti dari IC LV76211.

Yang menarik adalah bahwa kedua jenis IC ini memiliki kesamaan dalam hal output data pin dengan IC LV76211. Dengan demikian, ketiganya dapat saling menggantikan sebagai komponen substitusi jika situasi mengharuskan.

Berikut kami sajikan informasi mengenai data tegangan normal dan pin out dari IC LV76211/ LV76213/ LV76223 C 5A73:

  • Pin 1: AUDIO IN 1 = 2.4V
    Pin 64: FM-OUT = 2.2V
  • Pin 2: AUDIO IN = 2.4V
    Kode Pin 63: FM-FILTER = 3.5V
  • Pin 3: TV IN = 2.1V
    Pin 62: IF VCC = 5V
  • Pin 4: VDD = 5.0V
    Kode Pin 61:VIDEO OUT = 2.9V
  • Pin 5: VIDEO IN = 2.15V
    Pin 60: VIF-AGC = 3V
  • Pin 6: GND
    Kode Pin 59: APC-FIL = 2.2V
  • Pin 7: Y-CY = 2.2V
    Pin 58: RF-AGC = 4.3V
  • Pin 8: FB IN = 2.3V
    Kode Pin 57: VIF IN2 = 2.8V
  • Pin 9: VDD = 3.3V
    Pin 56: VIF IN1 = 2.8V
  • Pin 10: DVD-Y = 2.2V
    Kode Pin 55: GND

Mencari Alternatif IC yang Memiliki Kesamaan Skema TV LG IC LV76211

  • Pin 11: CR IN = 0V
    Pin 54: SIF-OUT = 2.2V
  • Pin 12: X TALL = 4.0V
    Kode Pin 53: APC-FIL = 0V
  • Pin 13: CB IN = 0V
    Pin 52: SIF-IN = 3.1V
  • Pin 14: APC = 3.1V
    Kode Pin 51: SPK R = 2.6V
  • Pin 15: FSC/EHT = 2.67V
    Pin 50: SPK L = 2.6V
  • Pin 16: EW OUT = 2.1V
    Kode Pin 49: VCC RGB = 9.0V
  • Pin 17: V OUT = 2.3V
    Pin 48: B-OUT = 2.6V
  • Pin 18: V RAMP = 2.2V
    Untuk Pin 47:G-OUT = 2.6V
  • Pin 19: VCO/IRF = 2.2V
    Pin 46: R-OUT = 2.6V
  • Pin 20: H VCC = 5.0V
    Kode 45: ABL IN = 3.75V
  • Pin 21:AFC FIL = 1.8V
    Pin 44: GND
  • Pin 22: H-OUT = 0.6V
    Kode Pin 43: GND
  • Pin 23: FBP IN = 1.6V
    Pin 42: GND
  • Pin 24: VDD CPU = 4.9V
    Kode Pin 41: RESET = 4.0V
  • Pin 25: FILT = 2.9V
    Pin 40: P07 = 5V
  • Pin 26: VDD = 3.3V
    Kode Pin 39: P06 = 0.9V
  • Pin 27. GAME = 0.5V
    Pin 38: PO5 = 4.9V
  • Pin 28: GAME = 0.4V
    Kode Pin 37: MUTTE = 0V
  • Pin 29: PROTECT : 4.7V
    Pin 36: IR IN = 4.8V
  • Pin 30: SW = 4.8V
    Kode Pin 35: POWER ON/OFF = 4.9V/0V
  • Pin 31:SDA = 4.2V
    Pin 34: DEC FM ON/OFF = 0V
  • Pin 32:SCL = 4.2V
    Kode Pin 33: AV1 = 0V
Baca juga:  Pengertian DIAC : Fungsi dan Cara Kerjanya Secara Lengkap

Dengan memeriksa data tegangan normal dan informasi pin out dari IC LV76211/ LV76213/ LV76223 C 5A73 yang telah disajikan di atas, Anda akan memiliki kemudahan dalam menemukan pengganti untuk IC yang diperlukan.

Apabila data pin dari IC LV76211 dan data pin dari IC lainnya menunjukkan kesesuaian dengan skema TV LG LV76211, maka komponen tersebut bisa diandalkan untuk mengatasi masalah yang terjadi pada televisi LG Ultra Slim.

Penutup

Sebagai simpulan, kita dapat memahami bahwa Skema Data Pin TV LG IC LV76211 merupakan informasi yang sangat vital bagi para teknisi elektronik dan hobiis perbaikan televisi. Skema ini berperan sebagai peta yang memandu dalam memahami dan menangani komponen-komponen pada papan sirkuit TV LG yang menggunakan IC LV76211.

Dengan pemahaman yang baik mengenai skema ini, akan memudahkan dalam proses diagnosa kerusakan, perbaikan, dan bahkan modifikasi untuk optimisasi performa televisi. Keterampilan dalam membaca dan menerapkan skema data pin adalah modal utama yang harus dimiliki oleh setiap individu yang ingin menguasai bidang elektronik, khususnya perawatan dan perbaikan televisi.

Kini, dengan adanya skema data pin yang akurat, kesempatan untuk meningkatkan efisiensi dan efektivitas dalam menangani TV LG dengan IC LV76211 terbuka lebar. Demikianlah ulasan dari bengkeltv.id mengenai Skema Data Pin TV LG IC LV76211, semoga informasi yang telah disampaikan dapat membantu kalian.
