Bengkeltv.id – √ Fungsi Trafo Pada Rangkaian Elektronik : Pemahaman Lengkap. Transformator atau lebih dikenal dengan sebutan trafo merupakan sebuah komponen yang tidak bisa dipisahkan dari rangkaian elektronik. Trafo memiliki peran yang sangat vital dalam berbagai jenis perangkat elektronik, mulai dari perangkat skala kecil hingga skala besar.

Untuk dapat memahami lebih dalam mengenai trafo, terlebih dahulu kita harus mengerti apa itu trafo dan apa fungsi utama trafo dalam rangkaian elektronik. Dalam artikel ini, kita akan membahas lebih detil mengenai fungsi trafo pada rangkaian elektronik dan bagaimana trafo bekerja dalam sistem tersebut. Maka dari itu, bagi Kalian yang memiliki ketertarikan pada dunia elektronika, atau bahkan bagi yang hanya sekedar ingin menambah pengetahuan, artikel ini tentunya sangat penting untuk Kalian baca dan pahami.

Pengertian Trafo

Fungsi Trafo Pada Rangkaian Elektronik

Sebagai komponen elektronik, transformator atau trafo memiliki peran penting dalam mentransfer energi listrik dari satu sirkuit AC (Alternating Current) ke sirkuit lainnya. Proses ini melibatkan peningkatan atau penurunan tegangan sesuai kebutuhan.

Transformator secara struktural terdiri dari belitan kawat yang mengelilingi sebuah inti besi. Ada dua jenis belitan dalam trafo, yaitu belitan primer dan belitan sekunder.

Belitan primer berfungsi sebagai pintu masuk bagi arus listrik dan terdapat pada satu sisi inti besi. Di sisi lainnya, terdapat belitan sekunder yang bertugas sebagai pintu keluar bagi arus listrik.

Karakteristik Trafo

Untuk memahami transformator atau trafo dengan lebih baik, penting bagi kita untuk memahami karakteristik-karakteristik yang dimilikinya. Berikut ini adalah beberapa karakteristik umum dari transformator:

  • Frekuensi daya input dan output pada trafo selalu sama.
  • Semua transformator beroperasi berdasarkan prinsip hukum induksi elektromagnetik.
  • Belitan primer dan sekunder pada trafo umumnya tidak memiliki koneksi listrik secara langsung (kecuali pada trafo otomatis). Perpindahan energi terjadi melalui mediasi fluks magnet.
  • Transformator tidak memerlukan bagian yang bergerak untuk mentransfer energi, sehingga tidak ada kerugian energi yang disebabkan oleh gesekan atau hal-hal lain yang umumnya terjadi pada perangkat listrik lainnya.

Kegunaan Trafo

Fungsi Trafo Pada Rangkaian Elektronik, setelah memahami karakteristik transformator mari kita beralih pada kegunaan transformator dalam dunia teknologi dan elektronika, khususnya dalam sistem listrik. Berikut adalah beberapa pemanfaatan utama transformator:

1. Transformator step down

Transformator jenis ini banyak digunakan dalam rangkaian penyearah, pengisi daya baterai, televisi, amplifier, dan lain-lain. Fungsi utamanya adalah untuk menurunkan tegangan listrik, sehingga dapat digunakan pada perangkat elektronik dengan daya yang lebih rendah.

Baca juga:  Panduan Cara Setting Satelit Telkom 4 Secara Lengkap

2. Transformer step up

Transformator jenis ini biasanya digunakan dalam stabilisator, kontrol industri, mesin berat, dan lainnya. Fungsinya adalah untuk menaikkan tegangan listrik, sehingga sesuai untuk digunakan pada peralatan dengan daya yang lebih besar seperti mesin berat dan sistem kontrol industri.

3. Trafo isolasi

Transformator ini digunakan dalam rangkaian elektronika daya, sistem kontrol industri, dan lainnya. Fungsinya adalah untuk memisahkan dua sirkuit listrik yang saling terhubung tanpa kontak fisik, sehingga bisa mencegah korsleting atau gangguan listrik lainnya.

4. Trafo arus dan tegangan

Transformator jenis ini digunakan dalam alat ukur, panel kontrol listrik, sistem otomasi, dan lainnya. Fungsinya adalah untuk mengukur atau memantau arus dan tegangan listrik pada suatu sirkuit.

5. Tafo audio

Transformator ini digunakan dalam rangkaian amplifier, penyeimbang, dan lain-lain. Fungsinya adalah untuk memproses sinyal audio sehingga dapat menghasilkan suara yang jernih dan berkualitas tinggi.

Transformator dengan segala kegunaannya, menjadi komponen kunci dalam sistem listrik dan elektronika. Oleh karena itu, memilih jenis dan ukuran transformator yang tepat sangat penting untuk mendukung kinerja perangkat listrik atau elektronik yang kita gunakan.

Prinsip Kerja Transformator

Transformator beroperasi berdasarkan prinsip induksi elektromagnetik. Dalam suatu transformator, ada dua belitan kawat yang saling terhubung melalui inti besi atau medium penyalur fluks magnet. Saat arus listrik AC mengalir melalui belitan primer, akan terjadi perubahan dalam medan magnet di sekitar inti besi. Perubahan medan magnet ini kemudian menginduksi arus listrik pada belitan sekunder.

Prinsip kerja ini memungkinkan transformator untuk menaikkan atau menurunkan tegangan listrik berdasarkan jumlah lilitan kawat. Jika tujuannya adalah untuk menaikkan tegangan, maka jumlah lilitan pada belitan sekunder harus lebih banyak dibandingkan dengan belitan primer. Sebaliknya, jika tujuannya adalah untuk menurunkan tegangan, jumlah lilitan pada belitan primer harus lebih banyak dibandingkan belitan sekunder.

Peranan inti besi atau medium penyalur fluks magnet sangat vital dalam operasi transformator. Inti besi berfungsi untuk memperkuat medan magnet yang dihasilkan oleh induksi elektromagnetik. Semakin besar ukuran inti besi, semakin kuat pula medan magnet yang dihasilkan, dan ini pada akhirnya meningkatkan efisiensi kerja transformator.

Dalam transformator, arus listrik yang mengalir dalam belitan menghasilkan medan magnet. Arus listrik bolak-balik (AC) menghasilkan fluks magnet yang berubah-ubah. Fluks magnet ini berinteraksi dengan belitan sekunder dan menghasilkan gaya gerak listrik serta arus listrik. Berdasarkan prinsip inilah, transformator dapat digunakan dalam berbagai aplikasi, termasuk dalam sistem kelistrikan, elektronika, industri, dan lainnya.

Fungsi Trafo Pada Rangkaian Elektronik

Transformator memegang peran penting dalam menurunkan tegangan menggunakan prinsip kerja trafo step down. Sebagai contoh, kebanyakan rangkaian elektronik memerlukan tegangan yang lebih rendah dibandingkan dengan tegangan listrik PLN yang mencapai 220 volt. Oleh karenanya, trafo step down menjadi solusi untuk menurunkan tegangan PLN ke level yang lebih rendah dan aman.

Baca juga:  Persamaan STR W6553A : Penjelasan Secara Lengkap

Dalam rangkaian trafo step down, jumlah lilitan pada kumparan sekunder lebih sedikit dibandingkan kumparan primer. Ini berlawanan dengan prinsip kerja trafo step up, yang memiliki jumlah lilitan kumparan sekunder lebih banyak dari kumparan primer. Hasil tegangan output akan menjadi lebih kecil sebanding dengan jumlah lilitan pada kumparan sekunder trafo.

Adapun arus yang dihasilkan oleh transformator, ini bergantung pada diameter kawat lilitan. Diameter kawat yang lebih besar akan menghasilkan arus yang lebih kuat. Oleh sebab itu, trafo dengan arus besar biasanya memiliki ukuran yang besar dan berat.

Namun, dengan adanya kemajuan teknologi dalam bidang elektronika, ukuran dan berat transformator kini bisa diminimalisir dengan teknik trafo switching. Teknik ini tidak hanya melibatkan satu transformator, melainkan menggabungkan beberapa komponen lain seperti kapasitor, resistor, dioda, dan lainnya untuk mengubah tegangan 220 volt menjadi tegangan rendah.

Dalam trafo step down, frekuensi rata-rata yang digunakan adalah 50-60 Hz, sedangkan pada trafo switching, frekuensinya mencapai 500 Hz hingga 2K Hz. Selain itu, perbedaan lainnya dapat dilihat dari inti yang digunakan, di mana trafo biasanya menggunakan inti besi lunak, sementara trafo switching menggunakan inti ferit.

Selain trafo step down, trafo step up juga memiliki peran penting dalam rangkaian elektronik. Misalnya, dalam peralatan elektronik rumah tangga seperti televisi, kulkas, mesin cuci, dan lainnya, khususnya dengan kemajuan teknologi elektronik yang semakin pesat. Sebagai contoh, trafo step up digunakan pada catu daya rangkaian inverter dalam lampu latar TV LCD.

Trafo step up juga banyak digunakan dalam sistem cadangan listrik, seperti dalam UPS. Tegangan baterai dari aki 12 VDC diubah menjadi tegangan 220 V AC yang digunakan untuk mengoperasikan peralatan elektronik seperti TV, komputer, dan lainnya.

Perlu diingat bahwa transformator hanya dapat beroperasi jika menggunakan arus AC. Hal ini dikarenakan untuk mentransfer medan elektromagnetik, dibutuhkan arus yang bolak-balik, bukan arus searah (DC).

Jenis Trafo Beserta Fungsinya

Transformator, atau sering disebut trafo, hadir dalam berbagai jenis yang dipergunakan dalam rangkaian elektronik, dan fungsinya pun berbeda-beda tergantung dari jenis dan penggunaannya. Berikut beberapa jenis dan fungsi trafo dalam rangkaian elektronik:

1. Trafo Step Up Pada Rangkaian Elektronik

Trafo step up ditemukan dalam berbagai rangkaian elektronik, termasuk rangkaian pembangkit tegangan inverter pada monitor LCD dan transformator inverter TV. Fungsi utamanya adalah untuk menaikkan tegangan dan juga dapat digunakan untuk proses penaikan tegangan AC.

2. Trafo Step Down Pada Rangkaian Elektronik

Berlawanan dengan trafo step up, trafo step down berperan dalam menurunkan tegangan listrik. Ini digunakan dalam berbagai rangkaian elektronik, seperti dalam power amplifier, televisi, speaker aktif, dan peralatan listrik dan elektronik rumah tangga lainnya.

Baca juga:  Cara Membuat Monitor Menjadi TV Tanpa TV Tuner : Panduan Mudah

3. Trafo Isolasi Pada Rangkaian Elektronik

Trafo isolasi dipergunakan dalam beragam rangkaian elektronik, seperti pada rangkaian inverter yang berfungsi mengubah tegangan DC menjadi AC dengan tegangan yang sama. Trafo isolasi hanya mengisolasi tegangan tanpa menaikkan atau menurunkan tegangan, dengan jumlah lilitan primer dan sekunder yang sama. Oleh karena itu, fungsinya adalah untuk mengisolasi tegangan input dan output.

4. Trafo CT dan Trafo Non CT

Trafo CT memiliki peran dalam menciptakan rangkaian power supply simetris gelombang penuh. Penggunaannya dapat dilihat pada amplifier modern yang menggunakan kutub positif, negatif, dan netral. Sebaliknya, trafo non-CT berfungsi untuk power supply non-simetris yang hanya memiliki kutub positif dan negatif.

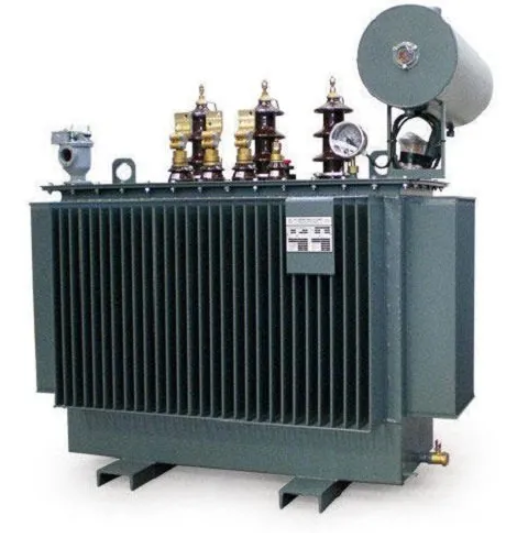

5. Trafo Daya

Trafo daya biasa digunakan pada stasiun pembangkit listrik dan gardu transmisi. Trafo ini memiliki ukuran besar dan biasanya memiliki tingkat insulasi yang tinggi. Fungsi utama trafo daya biasanya digunakan dalam aplikasi transfer daya tinggi yang mencapai 33 kilo volt.

6. Trafo Distribusi

Trafo distribusi berfungsi untuk mendistribusikan energi listrik dari pembangkit listrik ke lokasi industri maupun perumahan, sesuai dengan namanya.

7. Trafo PLN

Trafo distribusi merupakan jenis trafo yang sangat penting bagi penyedia listrik di Indonesia. Trafo ini memiliki banyak fungsi, salah satunya adalah untuk menaikkan dan menurunkan daya.

8. Trafo Arus

Trafo arus berperan untuk mengkonversi arus primer yang memiliki nilai arus besar, biasanya sekitar puluhan hingga ribuan ampere, menjadi arus sekunder dengan nilai yang lebih rendah, sekitar 1 atau 5 ampere, yang sesuai dengan kebutuhan aplikasi.

Penutup

Sebagai penutup, trafo memainkan peran penting dalam rangkaian elektronik dan sistem listrik, di mana setiap jenisnya memiliki fungsi spesifik. Mulai dari Trafo Step Up yang digunakan untuk menaikkan tegangan, Trafo Step Down untuk menurunkan tegangan, hingga Trafo Isolasi yang bertugas untuk mengisolasi tegangan input dan output.

Fungsi-fungsi ini memungkinkan peralatan elektronik dan sistem listrik beroperasi secara efektif dan efisien. Dengan pemahaman yang baik tentang Fungsi Trafo Pada Rangkaian Elektronik, kita dapat merancang dan memanfaatkan rangkaian tersebut dengan cara yang lebih efektif dan aman.

Seiring dengan perkembangan teknologi, diharapkan inovasi dalam desain dan penggunaan trafo akan terus berkembang, semakin meningkatkan efisiensi dan keKalianlan perangkat elektronik dan sistem listrik yang kita gunakan setiap harinya.

Ingatlah bahwa pemilihan trafo yang tepat sesuai kebutuhan akan sangat berpengaruh pada performa dan durabilitas perangkat elektronik yang digunakan. Jadi, pemahaman tentang trafo dan fungsi-fungsinya dalam rangkaian elektronik sangat penting untuk mendapatkan hasil yang maksimal dari peralatan dan sistem kita. Demikianlah ulasan dari bengkeltv.id mengenai Fungsi Trafo Pada Rangkaian Elektronik, semoga informasi yang telah disampaikan dapat membantu kalian.
