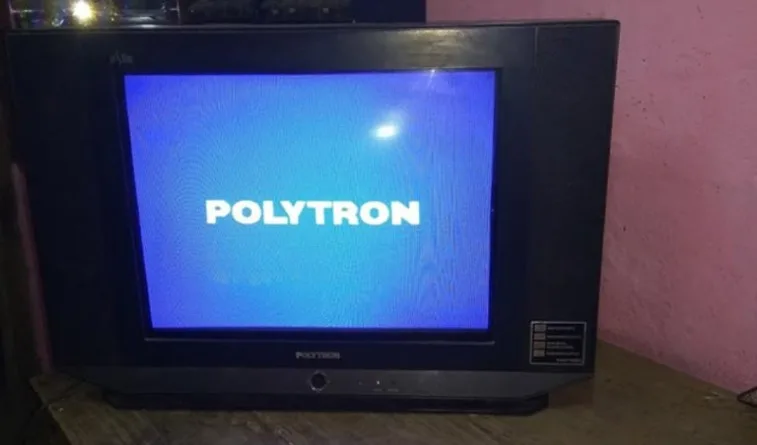

Kerusakan TV Polytron Slim (All Type) dan Solusinya Mudahnya

Posted on

Bengkeltv.idKerusakan TV Polytron Slim (All Type) dan Solusinya Mudahnya. Apakah Kalian pernah menghadapi masalah dengan TV Polytron Slim Kalian? Kerusakan pada perangkat elektronik seperti televisi sangatlah mengganggu dan menghalangi kita untuk menikmati hiburan di rumah.

Terlebih lagi jika Kalian memiliki TV Polytron Slim, kerusakan pada perangkat tersebut bisa menyebabkan berbagai kendala. Dalam artikel ini, kami akan membahas beberapa Kerusakan TV Polytron Slim (semua tipe) dan solusi mudah untuk mengatasinya.

Mengenai Kerusakan TV Polytron

Polytron merupakan salah satu perusahaan elektronik yang berbasis di Indonesia. Beberapa produk yang banyak ditemukan di pasaran meliputi televisi, seperti TV CRT, TV tabung, TV LCD, dan TV LED. Polytron dikenal sebagai merek yang populer di kalangan penggunanya karena menawarkan kualitas yang baik dengan harga yang terjangkau.

Namun, meskipun memiliki reputasi yang baik, setiap merek barang elektronik memiliki kelebihan dan kekurangan tersendiri, termasuk Polytron. Hal ini mencakup kualitas, desain, daya tahan, dan lain-lain. Demikian pula mengenai kerusakan, khususnya pada TV Polytron Slim.

Kerusakan pada TV Polytron bervariasi, mulai dari kerusakan pada bagian perangkat lunak yang ditKaliani dengan beberapa ciri, hingga kerusakan pada bagian perangkat keras. Kerusakan pada perangkat keras inilah yang biasanya paling sering terjadi pada televisi.

Bagi Kalian yang saat ini sedang mengalami masalah pada bagian perangkat keras TV Polytron, dalam artikel ini kami akan membahas berbagai macam kerusakan TV Polytron beserta solusinya.

Kerusakan TV Polytron Slim (All Type) Paling Umum

Kerusakan TV Polytron yang sering ditemui biasanya ada pada seri U-Slim. Berikut ini adalah beberapa kerusakan yang sering terjadi beserta cara mengatasinya:

1. Kerusakan TV Protek pada Polytron CRT

Protek pada TV Polytron CRT biasanya berhubungan dengan IC vertikal. Coba periksa dan perbaiki IC tersebut, seperti ELCO 1 uf50v. Jika TV Anda kembali normal, maka kerusakan memang terletak pada elco tersebut.

2. Garis Vertikal pada TV Polytron

Gejala awal adalah layar yang gelap, namun setelah layar ditingkatkan, hanya terdapat satu garis horizontal di tengah layar. Masalah ini terletak pada bagian vertikal. Solusinya adalah mengganti elco 100 uf 50 v elco/pump up.

3. Polytron U-Slim Vertikal Terus Jebol

Gejala awalnya adalah protek, setelah protek dinonaktifkan, suara terdengar, tetapi gambar tidak muncul. Solusi penggantian IC vertikal tidak berhasil. Ternyata tegangan dari flyback mengalami peningkatan.

4. Modus AV tidak Muncul pada Polytron

Gejala mode AV yang tidak muncul terlihat ketika tombol AV ditekan, tetapi mode VCR muncul. Penyebabnya adalah IC memori yang mengalami kesalahan.

5. Polytron Mati Total

Penyebabnya bisa karena salah satu komponen dalam televisi putus atau karena FET tidak berfungsi.

6. Lampu Indikator Berkedip-kedip

Jika Anda mengalami masalah ini pada TV Polytron Kalian, sebaiknya jangan menghidupkan TV dalam waktu lama dan langsung mengarahkan ke posisi horizontal. Jika diteruskan, TV kemungkinan besar akan mati total karena FET pada regulator tidak mampu menahan arus pendek yang terjadi pada transistor horizontal. Jika hal ini terjadi pada transistor, jangan langsung menggantinya karena mungkin ada kerusakan pada rangkaian.

7. Muncul Bekas Warna pada Layar TV

Penyebabnya adalah karena degaussing gagal berfungsi, sehingga tidak mampu menetralkan pengaruh magnet terhadap fosfor.

8. POLYTRON LAYAR HANYA TERBUKA BAGIAN BAWAHNYA SAJA

Hal ini disebabkan oleh elco ukuran 100 uf 50 v yang kering pada bagian blok vertikal.

Baca juga:  Cara Pasang TV Tuner ke Monitor LCD : Panduan Lengkap untuk Pemula

Contoh Kerusakan TV Polytron Slim LCD, Tabung / CRT

  1. Model TV: Semua Model POLYTRON LCD
    Kerusakan: Gambar gelap, namun suara normal
    Solusi: Periksa tegangan 5v pada kabel LVDS ke T.con; mungkin ada putus pada fuse-nya. Hati-hati saat membuka T.con karena sangat rentan dan agak sulit dilepas.
  2. Model TV: Semua Model POLYTRON LCD
    Kerusakan: Suara ada, gambar tidak ada
    Solusi: Jika T.con normal, buka panel untuk memeriksa lampu latar LED dan periksa tegangan pada PCB baris LED. Jika tegangan normal, kemungkinan lampu LED mati.
  3. Model TV: Semua Model POLYTRON LCD
    Kerusakan: LCD Polytron tidak mendapatkan siaran
    Solusi: Periksa tegangan pada bagian tuner; jika normal, ganti tuner. Jika masih sama, ganti IC IF.
  4. Model TV: POLYTRON LCD PLM 32M22
    Kerusakan: Gambar gelap, namun suara normal
    Solusi: Periksa bagian T.con apakah ada solderan yang sudah mulai retak atau tidak bagus; coba lakukan re-solder dan coba lagi.
  5. Model TV: POLYTRON LCD PLM 32M22
    Kerusakan: Mati total
    Solusi: Periksa fisik komponen pada bagian power board; resolder semua solderan yang retak, terutama FET, dioda zener, dan komponen yang menghasilkan panas. Periksa juga transistor T504 = C1815 yang bisa menyebabkan mati total pada power board.
  6. Model TV: Semua Model POLYTRON LCD
    Kerusakan: Saat dinyalakan tidak mau start seperti protek dan kembali ke posisi standby
    Solusi: Periksa tegangan output 5V apakah stabil; jika tidak stabil atau berubah, cek elco filter sekitar 1000uF pada blok powerboard.
  7. Model TV: POLYTRON dengan IC TDA8360/61/62
    Kerusakan: Tampilan gambar menyempit pada bagian atas dan bawah
    Solusi: Periksa bagian vertikal out apakah tegangan normal atau tidak; cek R401 dan R402 yang terhubung ke TDA dan 33V, kemungkinan resistansinya sudah tidak sesuai.
  8. Model TV: POLYTRON -DM143031
    Kerusakan: Lambat untuk pertama dinyalakan disertai gambar yang berkedip dan bergoyang, serta gambar menyempit
    Solusi: Ganti C518= 100/35v, C514= 330/35v, C515=680/606pf, R511=5k ohm/1%, R517=15k ohm/1%
  9. Model TV: POLYTRON-PN20123K
    Kerusakan: Protek, di pertama dinyalakant hidup lalu mati, pengecekan tegangan Vcc bagus
    Solusi: Ganti IC 4558 di dekat Vertikal
  10. Model TV: POLYTRON-GM1490
    Kerusakan: Geseran Fase Horizontal dengan garis hitam hampir di tengah
    Solusi: periksa R449=68ohm pada pin 12
  11. Model TV: POLYTRON-LFS1465
    Kerusakan: Semua LED channel menyala, preset tidak berfungsi
    Solusi: periksa R18=10k pada pin 19 ic UPC 1363
  12. Model TV: POLYTRON-GM1483
    Kerusakan: OSD tidak ada
    Solusi: buka R723 dan D732
  13. Model TV: POLYTRON-P in P
    Kerusakan: Tuning bergeser dan blanking, OSD baik
    Solusi: periksa tuner (digital 5v) yang rusak salah satunya
  14. Model TV: POLYTRON (Regulator TDA8380)
    Kerusakan: B+ tidak stabil (pum up)
    Solusi: tingkatkan Filter 15v pada bagian primer regulator menjadi 2200uf
  15. Model TV: POLYTRON-GM1492
    Kerusakan: Tuner manual tidak berhenti
    Solusi: Ganti Trafo AFT dengan E08L
  16. Model TV: POLYTRON (AN5435=TDA3565)
    Kerusakan: Vertikal tidak diam, V.hight tidak maksimal
    Solusi: ganti AN5435 dan R127=13k
  17. Model TV: POLYTRON-BB1740
    Kerusakan: Seperti tuning bergeser, VIF bagus, BI ada terus
    Solusi: periksa Transistor Band switch T708=BC548
  18. Model TV: POLYTRON-Model Lama
    Kerusakan: Garis hitam tebal naik turun baik pada posisi AV maupun Channel
    Solusi: ganti Flyback
  19. Model TV: POLYTRON-PN14123KAG
    Kerusakan: Tidak bisa dinyalakan pertama kali, tidak ada osilator horizontal, VCC baik
    Solusi: ganti TDA 8841
  20. Model TV: POLYTRON DM 143031
    Kerusakan: Gambar mengecil, kedip-kedip dan goyang
    Solusi: Ganti C518=100/35V, c514=330/35V, C515=680/560pF, R511=5k/1%, R517=15k ohm/1%
  21. Model TV: POLYTRON DM 143031
    Kerusakan: Lambat saat pertama kali dinyalakan, disertai gambar yang berkedip dan bergoyang serta menyempitnya lebar gambar
    Solusi: GANTI C518: 100/35V. c514: 330/35V. C515: 680/560pF. R511: 5KOHM/1%. R517: 15KOHM/1%
  22. Model TV: POLYTRON/DIGITEC BLACKBOX SERIES
    Kerusakan: TV hanya menampilkan garis vertikal berdiri dengan kondisi komponen bagian horizontal; C 2,2/160v dan R 3k9/2w putus
    Solusi: GANTI C 390 ATAU 470n/250V
  23. Model TV: POLYTRON GRANDMASTER GM 1481
    Kerusakan: Gambar tidak sinkron dan logo stasiun TV tampak di tengah, dibatasi oleh garis hitam tebal atas dan bawah
    Solusi: Ganti R452: 50KOHM 1/8 WATT
  24. Model TV: POLYTRON/DIGITEC
    Kerusakan: Menggunakan IC TDA 8360/61, hanya terdapat garis horizontal mendatar, meskipun IC vertikalnya normal
    Solusi: Ganti R 401: 2M2 OHM
  25. Model TV: POLYTRON DIVA
    Kerusakan: Menyala sebentar (menampilkan logo) lalu standby, proteksi. Proteksi terletak pada pin 62 IC HBT-00-02G, tegangan pada proteksi hanya sekitar 2V, seharusnya sekitar 5V
    Solusi: Ganti C402 1μF/50V dari pin 3 IC vertikal AN 5522
  26. Model TV: POLYTRON 123
    Kerusakan: Gambar bagus, tetapi tidak ada suara, jika menggunakan VCD semuanya normal
    Solusi: IF rusak, ganti kristal 5.5-nya
  27. Model TV: POLYTRON-GM1483
    Kerusakan: OSD tidak ada
    Solusi: Buka R723 dan D732
  28. Model TV: POLYTRON-P in P
    Kerusakan: Tuning bergeser dan blanking, OSD bagus, periksa tuner (digital 5V) yang rusak salah satunya
    Solusi: B+ tidak stabil (pum up), tingkatkan Filter 15V pada bagian primer regulator menjadi 2200μF
  29. Model TV: POLYTRON-GM1492
    Kerusakan: Tuner manual tidak berhenti
    Solusi: Ganti Trafo AFT dengan E08L
  30. Model TV: POLYTRON (AN5435=TDA3565)
    Kerusakan: Vertikal tidak bisa diam, V.hight tidak maksimal
    Solusi: Ganti AN5435 dan R127 (13k)
  31. Model TV: POLYTRON-BB1740
    Kerusakan: Seolah-olah tuning bergeser, VIF bagus, BI ada terus
    Solusi: Periksa Transistor Band switch T708 (BC548)
  32. Model TV: POLYTRON-PN20123K
    Kerusakan: Proteksi, saat pertama dinyalakan hidup lalu mati (Vcc bagus)
    Solusi: Ganti IC 4558 di dekat penguat Vertikal
  33. Model TV: POLYTRON-GM1490
    Kerusakan: Fase Horizontal bergeser (terdapat garis hitam) hampir ke tengah
    Solusi: Periksa R449 (68) ke pin 12
  34. Model TV: POLYTRON-LFS1465
    Kerusakan: Semua LED channel menyala, preset tidak berfungsi, periksa R18 (10k) di pin 19 (UPC 1363)
  35. Model TV : POLYTRON-PN14123KAG
    Kerusakan : Tidak bisa pertama dinyalakan, oscilator horizontal tidak ada, VCC bagus:
    Solusi : ganti TDA 8841
  36. Model TV: POLYTRON-Lawas
    Kerusakan: Garis-garis hitam tebal naik turun baik pada posisi AV maupun di Channel
    Solusi: Ganti Flyback (FBT)
  37. Model TV: POLYTRON MINIMAX SERIES MX1452G
    Kerusakan: TV hanya kadang-kadang mau pertama dinyalakan dan sulit untuk menyala
    Solusi: GANTI C507: 10/50 DENGAN 47/100V
  38. Model TV: POLYTRON DM14303
    Kerusakan: Lambat saat pertama dinyalakan, disertai gambar berkedip dan bergoyang serta menyempitnya lebar gambar
    Solusi: Ganti C518;100/35v, C514;330/35v, C515;680/560pf, R511;5k ohm/1%, R517;15k ohm/1%
  39. Model TV: POLYTRON BLACK BOX SERIES
    Kerusakan: TV hanya menampilkan garis vertikal berdiri, dengan kondisi komponen bagian horizontal C 2,2/160v dan R 3k9/2watt putus
    Solusi: Ganti: C390 atau 47n/250v
  40. Model TV: POLYTRON GRAND MASTER GM1481
    Kerusakan: Gambar tidak sinkron dan logo stasiun TV tampak di tengah, dibatasi garis hitam tebal atas dan bawah
    Solusi: Ganti; R452; 50k ohm 1/8 watt
  41. Model TV: POLYTRON/ DIGITEC
    Kerusakan: Yang menggunakan IC TDA 8360/61, kerusakan hanya garis horizontal mendatar saja meski IC vertikalnya normal
    Solusi: Ganti; R401; 2m2 ohm
  42. Model TV: POLYTRON MINI MAX SERIES MX1452G
    Kerusakan: TV hanya kadang-kadang mau pertama dinyalakan dan sulit untuk menyala
    Solusi: Ganti; C507; 10/50 dengan 47/100v
  43. Model TV: POLYTRON PS 30UV25BA
    Kerusakan: Terdapat garis-garis pada bagian atas layar
    Solusi: Kerusakan di daerah Vertikal, terletak pada elko di bagian IC vertikal C408 = 100uf 50v, serta solder ulang khususnya IC vertikalnya
  44. Model TV: POLYTRON MX1458
    Kerusakan: Hidup sebentar saat layar nyala, langsung mati
    Solusi: Ganti Elco Protek dari vertikal, cari jalur protek dari IC ada elco 1uf dan 10uf, ganti saja terutama 1uf ganti pakai 10uf di bagian vertikal
  45. Model TV: POLYTRON PS 5123
    Kerusakan: Standby
    Solusi: Elco untuk 115v rusak, usahakan ganti dengan merk yang bagus
  46. Model TV: POLYTRON MX SERIES
    Kerusakan: TV sering standby sendiri
    Solusi: Periksa solderan bagian IC vertikal, ganti elco 1uf/50v dekat IC vertikal
  47. Model TV: POLYTRON PS 30UV25BA
    Kerusakan: Terdapat garis-garis pada bagian atas layar
    Solusi: Kerusakan berada di daerah Vertikal, terletak pada elko di bagian IC vertikal C408 = 100uf 50v. Solder ulang khususnya IC vertikalnya.
  48. Model TV: POLYTRON MX1458
    Kerusakan: Hidup sebentar saat layar nyala, langsung mati
    Solusi: Ganti Elco Protek dari vertikal. Cari jalur protek dari IC, terdapat elco 1uf dan 10uf, ganti keduanya terutama 1uf dengan 10uf di bagian vertikal.
  49. Model TV: POLYTRON PS 5123
    Kerusakan: Standby
    Solusi: Elco untuk 115v rusak, gantilah dengan merk yang bagus
  50. Model TV: POLYTRON MX SERIES
    Kerusakan: TV sering standby sendiri
    Solusi: Periksa solderan bagian IC vertikal, ganti elco 1uf/50v yang berada dekat IC vertikal
  51. Model TV: POLYTRON MX-5025R
    Kerusakan: Lampu power berkedip-kedip, tegangan output regulator naik turun seirama dengan kedipan lampu
    Solusi: Ganti D510 dioda IN4007
  52. Model TV: POLYTRON STEREO NICAM
    Kerusakan: Standby
    Solusi: Tegangan B+ tidak stabil, ganti elco 160v 47uf, 25v 1000uf, dan elco 200v 220uf di sekitar blok power supply
  53. Model TV: POLYTRON MINIMAX
    Kerusakan: Transistor horizontal selalu jebol
    Solusi: Periksa kondisi kapasitor di sekitar kolektor transistor horizontal, meskipun tampak bagus, cobalah ganti dengan kualitas yang lebih baik
  54. Model TV: POLYTRON MINIMAX
    Kerusakan: Kadang tidak bisa hidup
    Solusi: Periksa elco di bagian vertikal
  55. Model TV: POLYTRON PS1423A
    Kerusakan: Protek
    Solusi: C402 rusak, ganti C402 1uF/50v
  56. Model TV: POLYTRON PN20123K
    Kerusakan: Protek, saat dinyalakan hidup lalu mati (tegangan VCC normal)
    Solusi: IC JRC4558 untuk penguat vertikal rusak.
  57. Model TV: POLYTRON SLIM FLAT
    Kerusakan: TV sulit hidup
    Solusi: Periksa tegangan 5v di kaki protek IC yang tidak ada atau kurang, ganti elco yang dari kaki protektor menuju IC vertikal
  58. Model TV: POLYTRON SEMUA MODEL
    Kerusakan: Suara pecah
    Solusi: Elco di bagian blok audio ada yang kering, ganti dengan yang baru
  59. Model TV: POLYTRON 30 inci FLAT
    Kerusakan: Garis-garis tipis merah, gambar cenderung biru dan hijau
    Solusi: IC RGB pada bagian matrik CRT, ngedrop bagian KR
  60. Model TV: POLYTRON U SLIM DIVA
    Kerusakan: Mati total disertai suara denging
    Solusi: Kerusakan pada Flyback B+ short dengan ground, ganti flyback pastikan dengan tipe yang sama
  61. Model TV: POLYTRON 21 SLIM FLAT
    Kerusakan: Gambar melebar vert/hor
    Solusi: Periksa elco ukuran kecil di sekitar horizontal
  62. Model TV: POLYTRON 21 SLIM FLAT
    Kerusakan: Lampu standby berkedip terus, TV tidak mau hidup, Regulator down. B+ terukur 70v bergetar, 5v naik turun
    Solusi: IC KA 431 yang berfungsi sebagai adjust setengah short, ganti dengan yang baru
Baca juga:  Panduan Cara Setting WiFi Di Smart TV Sharp Secara Lengkap

Baca Juga :

Kesimpulan

Dalam artikel ini, kita telah membahas berbagai jenis kerusakan yang sering terjadi pada TV Polytron Slim beserta solusi perbaikannya. Beberapa kerusakan yang umum meliputi masalah pada protek, suara pecah, gambar melebar, dan mati total. Solusi yang disarankan meliputi penggantian komponen yang rusak seperti elco, IC, dan flyback, serta memeriksa dan menyolder ulang bagian yang bermasalah.

Pemahaman tentang berbagai jenis kerusakan dan solusi yang tepat sangat penting bagi pemilik TV Polytron Slim untuk menghemat biaya perbaikan dan memastikan perangkat dapat berfungsi dengan baik. Namun, perlu diingat bahwa perbaikan televisi sebaiknya dilakukan oleh teknisi yang berpengalaman atau profesional, karena proses perbaikan melibatkan tegangan tinggi dan komponen yang sensitif.

Semoga artikel dari bengkeltv.id mengenai Kerusakan TV Polytron Slim ini dapat membantu Kalian dalam mengatasi berbagai kerusakan pada TV Polytron Slim dan memperpanjang umur perangkat tersebut. Selalu pastikan untuk konsultasi dengan teknisi yang ahli jika Kalian tidak yakin tentang proses perbaikan yang akan dilakukan.
