Membuat Rangkaian Lampu Led Untuk Penerangan Rumah Secara Lengkap

Posted on

Bengkeltv.id Membuat Rangkaian Lampu Led Untuk Penerangan Rumah Secara Lengkap. Dalam era modern saat ini, teknologi penerangan terus mengalami perkembangan pesat. Salah satu komponen yang sering dijumpai dalam sistem penerangan adalah lampu LED. Membuat Rangkaian Lampu LED Untuk Penerangan Rumah menjadi sebuah topik yang menarik seiring dengan kesadaran masyarakat akan pentingnya efisiensi energi dan keberlangsungan lingkungan.

Lampu LED tidak hanya menawarkan keunggulan dalam hal konsumsi energi yang rendah, namun juga memiliki daya tahan yang lama. Di artikel ini, kita akan membahas langkah-langkah dalam merancang dan membuat rangkaian lampu LED yang efisien dan efektif sebagai solusi penerangan di rumah Kalian.

Baik Kalian seorang pemula yang baru mengenal dunia elektronika, maupun Kalian yang sudah berpengalaman, informasi yang akan disajikan di sini diharapkan dapat membantu Kalian dalam menghadirkan penerangan yang berkualitas di rumah Kalian dengan menggunakan lampu LED.

Pengertian LED (Light Emitting Diode)

Dikenal juga dengan sebutan LED, Light Emitting Diode merupakan sebuah elemen elektronik yang mampu memancarkan cahaya monokromatik saat diberi tegangan maju. LED masuk dalam kelompok dioda dan terbuat dari material semikonduktor.

Warna cahaya yang dihasilkan oleh LED dipengaruhi oleh tipe material semikonduktor yang digunakan dalam pembuatannya.

Tak hanya cahaya tampak, LED juga mampu memancarkan sinar inframerah yang tak bisa dideteksi oleh mata manusia, contohnya pada remote control televisi atau peranti elektronik lainnya.

Dari segi bentuk, LED menyerupai bola lampu mini atau bohlam dan sangat praktis untuk dipasang pada beragam peranti elektronik.

Sebagai perbandingan, lampu pijar menghasilkan cahaya melalui proses pembakaran filamen, sedangkan LED tidak memerlukan proses tersebut sehingga tidak memancarkan panas saat menyala.

Karena ukurannya yang kecil dan tidak menghasilkan panas, saat ini LED banyak digunakan sebagai sumber penerangan pada layar LCD TV, sebagai alternatif pengganti lampu tabung.

Mengenai Rangkain Lampu LED

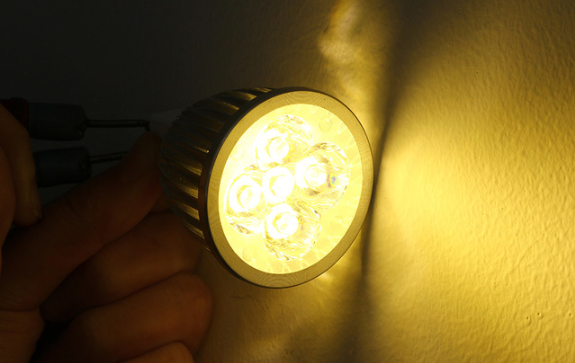

Membuat Rangkaian Lampu Led Untuk Penerangan Rumah

Kini, rangkaian lampu LED semakin digemari dan kerap diaplikasikan sebagai penerangan ruangan. Alasan masyarakat beralih ke lampu jenis ini tak lain karena material dasarnya yang merupakan semikonduktor, yang masuk dalam kategori dioda.

Baca juga:  Perbandingan Watt Lampu LED dengan Lampu Biasa Secara Lengkap

Cahaya beraneka warna yang dihasilkan oleh lampu LED, serta sinar inframerah yang tidak tampak oleh mata, sangat tergantung pada jenis material semikonduktor yang digunakan dalam pembuatannya. Sebagai contoh, LED sering kita temui pada remote control televisi di rumah atau remote control mobil mainan.

Cara Kerja Lampu LED

Rangkaian lampu LED adalah sebuah varian dari dioda yang terbuat dari material semikonduktor. Prinsip kerjanya mirip dengan dioda pada umumnya yang memiliki dua kutub, yakni kutub Negatif (N) dan kutub Positif (P).

Ketika diberikan tegangan maju atau bias forward dari Anoda ke Katoda, LED akan memancarkan cahaya.

LED tersusun dari sebuah chip semikonduktor yang telah mengalami proses doping, sehingga terbentuk persambungan P dan N. Doping adalah proses di mana ketidakmurnian ditambahkan ke semikonduktor yang awalnya murni.

Langkah ini diambil guna memastikan lampu LED dapat menghasilkan karakteristik kelistrikan yang diharapkan.

Aliran LED dari Anoda ke Katoda

Ketika lampu LED menerima tegangan maju dari Anoda (P) menuju Katoda (K), elektron berlebih yang terdapat pada material N-Type akan bergerak menuju wilayah berlebihan lubang pada material P-Type yang bersifat positif.

Ketika elektron ini bertemu dengan lubang (hole), mereka melepaskan foton yang menciptakan cahaya monokromatik dengan warna tunggal.

Penting untuk diingat bahwa rangkaian lampu LED memiliki polaritas, yaitu kutub positif dan negatif, sehingga berbeda dari lampu neon atau lampu pijar yang tidak sensitif terhadap polaritas.

Sementara itu, jika arus dialirkan secara terbalik pada lampu LED, chip di dalamnya tidak akan memancarkan cahaya. Juga, sangat disarankan untuk tidak memberikan arus berlebih karena hal tersebut bisa menyebabkan kerusakan pada lampu LED.

Agar lampu LED dapat beroperasi dengan efisien dan aman, penting untuk menyediakan arus yang tepat. Untuk menghindari kerusakan akibat arus berlebih, penggunaan resistor sebagai pembatas arus sangat dianjurkan dan harus dipasang dengan benar.

Cara Membuat Rangkaian Lampu LED

Dengan mengamati Gambar 1 yang menampilkan skema rangkaian lampu LED untuk penerangan rumah sederhana, Kalian hanya membutuhkan enam komponen utama yang ditawarkan dengan harga yang sangat terjangkau. Bahkan, setelah dihitung, biaya yang diperlukan untuk menyusun rangkaian ini hanya berkisar maksimal Rp. 50 ribu saja.

Bahan yang Dibutuhkan

Semua material yang diperlukan untuk merakit rangkaian lampu ini dapat dengan mudah ditemukan di toko-toko alat kelistrikan, mulai dari lampu LED hingga resistor. Berikut adalah rincian dari bahan-bahan yang dibutuhkan:

Baca juga:  Komponen Lampu Hemat Energi yang Sering Rusak dan Cara Memperbaikinya

  • 25 buah Lampu LED bening
  • 4 buah Dioda tipe IN 4007
  • 1 buah Kapasitor milar 330 nf/450 volt
  • 1 buah Elko 4,7 uF/450 volt
  • 1 buah Resistor R470K
  • 1 buah Resistor R330 ohm
  • Bekas lampu jenis Compact Fluorescent Light (beberapa komponen dapat digunakan kembali sehingga lebih menghemat biaya)
  • Piringan VCD yang sudah rusak

Dengan bahan-bahan di atas, Kalian dapat memulai merakit rangkaian lampu LED untuk penerangan rumah yang efisien dan hemat biaya.

Cara Pembuatan

Untuk merakit lampu LED tersebut, ada beberapa langkah detail yang harus dilakukan, yaitu:

  1. Rancanglah rangkaian kelistrikan sesuai dengan skema yang ditampilkan pada Gambar 1. Kalian bisa memanfaatkan casing dari lampu jenis jari sebagai wadah untuk meletakkan lampu LED, sementara untuk pemantul cahaya, Kalian bisa menggunakan piringan VCD yang sudah tidak terpakai.
  2. Selanjutnya, lakukan pengujian pada lampu. Namun, berhati-hatilah untuk tidak menyentuhnya secara langsung guna menghindari risiko tersengat listrik. Dalam pengujian ini, Kalian akan memerlukan tegangan listrik yang cukup tinggi, sekitar 220 volt.
  3. Setelah proses pengujian selesai, pastikan bahwa setiap bagian lampu menyala dengan sempurna. Jika terdapat bagian yang tidak menyala, gantilah lampu yang bermasalah agar cahaya yang dihasilkan lebih terang dan optimal.
  4. Tempatkan perangkat penerangan ini di lokasi yang dikehendaki, seperti di tengah-tengah plafon ruang tamu, ruang makan, ruang tidur, atau di area lainnya. Setelah itu, hubungkan perangkat ke sumber listrik dan saksikan betapa lampu yang Kalian rakit mampu menerangi ruangan berukuran sekitar 5 x 4 meter dengan sangat terang.

Trik Agar Lampu LED Tahan Lama

Setelah berhasil dalam uji coba pembuatan rangkaian lampu LED 220vac, Kalian dapat membuat lebih banyak unit dengan anggaran yang lebih efisien. Keunggulan lampu ini adalah kemampuannya untuk memberikan penerangan yang terang dalam jangka waktu yang lama tanpa menambah beban tagihan listrik. Namun, ada beberapa trik yang perlu diperhatikan dalam penggunaannya.

1. Gunakan Arus Listrik Tegangan Rendah

Lampu jenis ini kurang tahan terhadap suhu panas yang tinggi, oleh karena itu disarankan menggunakan tegangan listrik yang rendah saat mengoperasikannya agar suhu tidak menyebabkan kerusakan lampu. Meskipun pada tahap uji coba disarankan menggunakan tegangan tinggi, ini bertujuan untuk memastikan bahwa semua komponen terpasang dengan benar dan mampu bekerja pada beragam tingkat tegangan, termasuk yang rendah.

Baca juga:  Skema Rangkaian Lampu LED Berjalan 12 Volt : UPDATE Terbaru dan Pengertiannya

2. Jangan Terlalu Sering Mematikan dan Menghidupkannya

Sebaiknya hindari kebiasaan sering mematikan dan menghidupkan lampu. Biarkan lampu menyala selama diperlukan dan matikan ketika Kalian tahu akan meninggalkan ruangan dalam waktu yang lama. Ini akan membantu menjaga kondisi komponen agar tetap stabil dan mengurangi risiko kerusakan karena perubahan suhu mendadak.

3. Gunakan Untuk Ruangan Besar

sirkulasi udara yang baik, sehingga lampu tidak cepat panas. Sayangnya, seringkali pengguna meletakkannya di ruangan sempit yang menyebabkan lampu cepat panas dan mengalami ekspansi. Dengan meletakkannya di ruangan yang luas, lampu LED akan lebih tahan lama dan tetap terang.

4. Pastikan Suhu Ruangan yang Tepat

Pastikan suhu ruangan saat menggunakan lampu LED ini tidak melebihi 27 derajat Celsius. Jika suhu ruangan terlalu tinggi, lampu LED mungkin akan cepat melemah dan cahayanya menjadi kurang fokus.

Dengan menerapkan langkah-langkah yang tepat seperti yang telah dijelaskan di atas, Kalian dapat memanfaatkan rangkaian lampu LED sebagai solusi penerangan rumah yang efisien di berbagai lokasi. Selain itu, dengan menerapkan trik yang tepat, Kalian juga bisa memastikan cahaya lampu tetap terang dalam jangka waktu yang lebih lama.

Penutup

Sebagai simpulan, membuat rangkaian lampu LED untuk penerangan rumah bukanlah tugas yang rumit jika kita tahu langkah-langkah yang tepat. Melalui penggunaan lampu LED, kita tidak hanya dapat mengurangi konsumsi energi, tetapi juga menyediakan sumber penerangan yang lebih efisien dan tahan lama.

Selain itu, dengan adanya variasi desain dan warna, lampu LED dapat dijadikan elemen estetika yang menambah keindahan ruang di rumah. Penting untuk selalu mengutamakan keselamatan dalam proses pemasangan dan memastikan bahwa semua perangkat terhubung dengan benar.

Dengan sedikit kreativitas dan pemahaman dasar tentang elektronika, Kalian dapat mengubah suasana rumah menjadi lebih hangat dan menarik dengan rangkaian lampu LED yang Kalian buat sendiri. Mari kita berkontribusi pada lingkungan yang lebih hijau dan rumah yang lebih nyaman dengan memanfaatkan teknologi penerangan yang cerdas ini. Semoga informasi dari bengkeltv.id mengenai Membuat Rangkaian Lampu Led Untuk Penerangan Rumah ini bermanfaat untuk Kalian.
