Pengertian Electrical Waveform (Bentuk Gelombang Listrik)

Bentuk Gelombang Listrik atau Electrical Waveform adalah elemen dari gelombang elektromagnetik yang tidak memiliki bentuk fisik yang dapat kita lihat.

Baca juga:  Pengertian Gerbang Logika Dasar : Fungsi dan Jenisnya Lengkap !!

Untuk melihat bentuk gelombang ini, kita membutuhkan peralatan spesifik seperti osiloskop untuk memvisualisasikannya.

Alternatif lainnya, kita juga bisa menggambarkannya pada kertas grafik dengan menghubungkan titik-titik perubahan tegangan dalam interval waktu yang telah ditentukan.

Dalam konteks teknis, bentuk gelombang listrik ini merepresentasikan perubahan tegangan atau arus sepanjang waktu.

Karakteristik Electrical Waveform

Setelah memahami Pengertian Electrical Waveform, kita akan mempelajari lebih lanjut bahwa Bentuk Gelombang Listrik atau Electrical Waveform memiliki ragam jenis dan klasifikasi. Namun, ada tiga atribut umum yang dipunyai oleh semua bentuk gelombang listrik, yaitu:

1. Periodik (Period)

Merupakan durasi yang dibutuhkan untuk menyelesaikan satu siklus getaran penuh atau satu siklus gelombang bolak-balik. Biasanya, atribut ini dinyatakan dengan simbol ‘t’ dan diukur dalam unit waktu, yaitu detik.

2. Frekuensi (Frequency)

Frekuensi merujuk pada jumlah getaran yang terjadi dalam satu detik. Atau bisa juga diartikan sebagai kecepatan perubahan gelombang dalam jangka waktu tertentu.

Frekuensi biasanya ditunjukkan dengan simbol ‘f’ dan diukur dalam satuan Hertz. Adanya hubungan balik antara frekuensi dengan periode, dimana frekuensi adalah balikan dari periode (f=1/t).

3. Amplitudo (Amplitude)

Amplitudo mengacu pada tingkat puncak atau jarak maksimum yang ditempuh oleh gelombang dari titik tengah atau keseimbangan dalam satu siklus getaran. Ini merupakan ukuran dari energi atau kekuatan gelombang. Dalam konteks gelombang listrik, amplitudo umumnya diukur dalam Volt.

Setiap karakteristik ini memberikan data yang berbeda tentang gelombang listrik dan membantu kita untuk lebih memahami bagaimana gelombang tersebut berfungsi atau berperilaku dalam berbagai situasi.

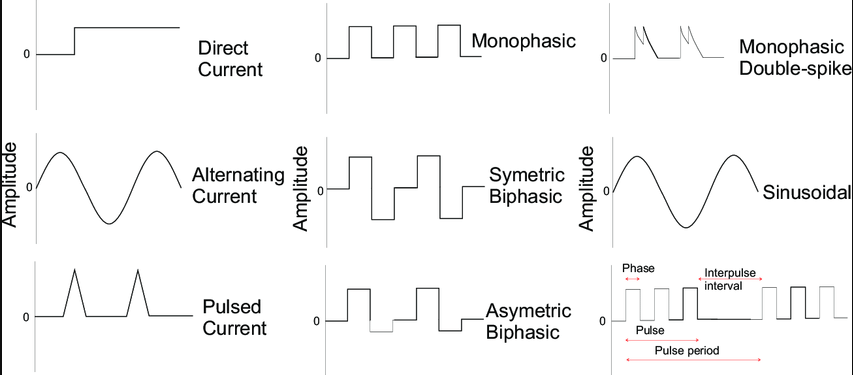

Klasifikasi Bentuk Gelombang Listrik (Electrical Waveform)

Secara garis besar, Bentuk Gelombang Listrik atau Electrical Waveform dapat dikategorikan menjadi dua jenis utama, yaitu Bentuk Gelombang Satu Arah (Uni-directional) dan Bentuk Gelombang Dua Arah (Bi-directional).

Baca juga:  √ Pengertian Kapasitor Elektrolit: Fungsi, Cara Kerja dan Simbolnya

a. Bentuk Gelombang Uni-directional

Bentuk Gelombang Satu Arah adalah tipe gelombang yang selalu beroperasi dalam area Positif atau Negatif dan tidak akan melewati titik pada sumbu nol.

Beberapa contoh dari Bentuk Gelombang Satu Arah mencakup Bentuk Gelombang Persegi (Square Wave Waveform) yang digunakan untuk Sinyal Penyelaras Waktu (Timing), Sinyal Detak Jam (Clock Pulse), dan Sinyal Pemrangsang (Trigger).

b. Bentuk Gelombang Bi-directional

Di sisi lain, Bentuk Gelombang Dua Arah merupakan tipe gelombang yang bergerak maju-mundur antara wilayah Positif dan Negatif, melalui titik pada sumbu nol.

Sehingga, Bentuk Gelombang Dua Arah juga kerap disebut sebagai bentuk gelombang bolak-balik (Alternating Waveform). Bentuk Gelombang Sinus (Sine Waveform) adalah contoh paling populer dari Bentuk Gelombang Dua Arah.

Jenis-Jenis Electrical Waveform

Setelah memahami Pengertian Electrical Waveform, berikut ini adalah beberapa jenis gelombang listrik yang biasa kita temui dalam rangkaian elektronik atau listrik.

Gelombang Sinusoidal

1. Gelombang Sinus (Bentuk Gelombang Sinus)

Gelombang Sinusoidal, atau lebih dikenal sebagai Sinusoida, adalah jenis gelombang yang paling sering ditemui dalam rangkaian elektronik.

Gelombang sinus digunakan dalam berbagai sinyal analog, seperti sinyal audio, sinyal tegangan AC, dan sinyal RF. Bentuk gelombang sinus dapat dilihat pada gambar di atas (a).

2. Gelombang Kotak (Bentuk Gelombang Kotak)

Gelombang Persegi memiliki bentuk seperti kotak dan biasa digunakan dalam rangkaian mikroelektronik untuk kontrol waktu (timing control).

Gelombang persegi menampilkan bentuk gelombang simetris dengan durasi yang sama untuk setengah siklus atas dan setengah siklus bawah (interval yang teratur).

3. Gelombang Persegi (Bentuk Gelombang Persegi)

Gelombang Kotak memiliki bentuk yang mirip dengan gelombang persegi. Namun, interval waktu saat kondisi tinggi (High) dan rendah (Low) tidak teratur atau memiliki durasi yang berbeda.

Baca juga:  Panduan Mendalam : Pengertian Sensor Suhu dan Cara Kerjanya

4. Gelombang Gigi Gergaji (Bentuk Gelombang Gigi Gergaji)

Gelombang Gigi Gergaji memiliki bentuk yang mirip dengan gigi gergaji. Dalam gelombang ini, tegangan naik secara linier dari titik 0 hingga mencapai titik tertinggi (+V), kemudian jatuh secara tiba-tiba ke titik terendah (0) tanpa penundaan waktu.

Gelombang gigi gergaji ini digunakan dalam rangkaian televisi, khususnya pada TV yang masih menggunakan tabung CRT, dan juga sebagai pemicu (trigger) dalam rangkaian digital.

5. Gelombang Segitiga (Bentuk Gelombang Segitiga)

Gelombang Segitiga adalah gelombang yang bentuknya menyerupai segitiga. Tegangan naik secara linier dari nol (0V) hingga mencapai titik tertinggi (+V).
Tegangan tertinggi hanya bertahan dalam waktu yang sangat singkat pada puncaknya (berbentuk lancip), kemudian turun secara linier hingga mencapai titik terendahnya (-V).

Pada titik terendah, tegangan juga bertahan dalam waktu yang sangat singkat, sehingga membentuk kurva lancip.

Penutup

Dalam merangkum, kita telah mempelajari apa itu Electrical Waveform atau Bentuk Gelombang Listrik dan berbagai jenisnya yang umum ditemui dalam rangkaian elektronik dan listrik. Dengan memahami konsep ini, kita dapat lebih memahami bagaimana sinyal listrik bekerja dan diaplikasikan dalam berbagai aspek teknologi.

Untuk mendalami lebih jauh, jangan ragu untuk terus belajar dan mengeksplorasi dunia elektronika. Semoga artikel dari bengkeltv.id ini dapat membantu Kalian dalam memahami Pengertian Electrical Waveform dan relevansinya dalam dunia elektronika. Selamat belajar dan terus berkarya!
