Bengkeltv.id – Penjelasan Secara Detail Pengertian Flip-Flop dan Jenis-Jenisnya. Artikel ini akan mendalami pengertian flip-flop dan Jenis-Jenisnya yang ada dalam teknologi digital. Peroleh pengetahuan yang lebih mendalam mengenai komponen krusial ini di dalam sistem logika digital!
Keberadaan teknologi digital saat ini semakin kompleks dan memikat. Salah satu elemen yang sangat krusial di dalam teknologi digital ini adalah flip-flop.
Lantas, apa yang dimaksud dengan flip-flop dan apa saja variasinya? Baca artikel ini hingga akhir untuk mengetahui lebih detail!
Flip-flop merupakan elemen penyimpanan dasar pada sistem logika digital. Ia berperan sebagai memori temporer yang menampung informasi dalam format biner.
Ada berbagai ragam flip-flop, masing-masing memiliki karakteristik dan fungsi yang berbeda-beda. Pada pembahasan selanjutnya, kita akan mendalami lebih jauh mengenai pengertian flip-flop dan ragam-ragamnya.
Sejarah Flip-Flop
Sejarah flip-flop bermula pada tahun 1918, saat dua fisikawan Inggris, William Eccles dan F. W. Jordan, menciptakan flip-flop elektronik.
Penemuan ini membawa dampak yang besar karena menjadi fondasi bagi penyimpanan data pada memori komputer dan smartphone yang kita gunakan saat ini.
William Eccles dan F. W. Jordan merancang flip-flop sebagai jenis multivibrator bistabil. Flip-flop adalah suatu sirkuit elektronik yang memiliki dua keadaan output stabil dan hanya berubah saat menerima pemicu atau sinyal trigger. Salah satu output dari flip-flop adalah komplemen dari output lainnya.
Fungsi utama flip-flop adalah sebagai elemen penyimpanan data. Di dalam komputer dan smartphone, flip-flop digunakan untuk menyimpan informasi dalam bentuk bit, yaitu nilai 0 atau 1. Dengan memanfaatkan beberapa flip-flop, kita bisa menyimpan dan memproses data dalam jumlah besar dengan efisiensi.
Pengertian Flip Flop
Pengertian Flip-Flop dan Jenis-Jenisnya, Flip-flop adalah jenis multivibrator bistabil yang memiliki dua kondisi output stabil dan hanya berubah saat mendapatkan pemicu (trigger). Satu dari output flip-flop merupakan komplemen dari output lainnya.
Latch, yang juga dikenal sebagai rangkaian flip-flop yang paling sederhana, memegang peran penting di dalam berbagai sistem elektronik digital, termasuk sistem komputer, sistem telekomunikasi, dan berbagai jenis sistem lainnya.
Flip-flop mampu mentransformasi sinyal yang diterima melalui satu atau lebih input kontrol menjadi satu atau dua keadaan logika digital. Ini menjadi elemen dasar dalam penyimpanan data pada logika sekuensial.
Oleh sebab itu, flip-flop dan latch kerap kali digunakan sebagai komponen penyimpan data. Di dalam logika sekuensial, saat menggunakan Memori Baca Saja (Read-only Memory), output dan kondisi selanjutnya tidak hanya tergantung pada input awal, namun juga pada keadaan saat ini (real-time). Rangkaian flip-flop bisa memenuhi kondisi tersebut.
Selain itu, flip-flop juga bisa digunakan sebagai penghitung waktu (clock) dan bisa melakukan sinkronisasi input signal dengan beberapa signal waktu yang berbeda.
Cara Kerja Flip Flop

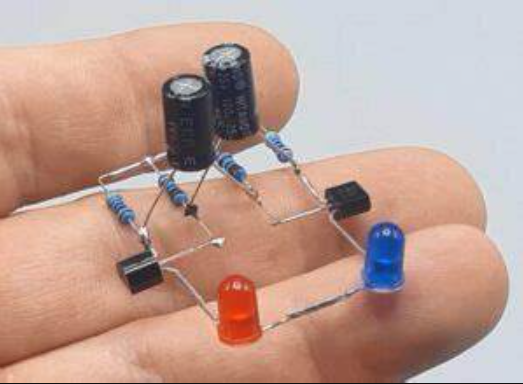

Ketika tegangan Vcc diberikan, transistor T1 dan T2 masih dalam kondisi tidak aktif (OFF). Untuk mengaktifkan transistor tersebut, komponen ini harus menerima tegangan bias pada kaki basisnya (b).
Pada rangkaian ini, kaki basis dihubungkan ke output kapasitor, yang berarti tegangan bias diperoleh dari keluaran kapasitor. T1 menerima tegangan dari C2 dan T2 menerima tegangan dari C1.
Namun, kapasitor hanya bisa mengalirkan arus saat sudah terisi secara penuh. Oleh karenanya, transistor hanya akan menjadi aktif setelah kapasitor sepenuhnya terisi.
Ini berarti ada penundaan waktu sebelum transistor menjadi aktif. Saat transistor menjadi aktif, lampu akan menyala. Saat transistor tidak aktif, kaki negatif LED tidak akan terhubung ke ground karena kaki emitor (e) transistor tidak terkoneksi.
Rangkaian ini menggunakan prinsip persilangan. T1 terhubung dan diaktifkan oleh C2, sedangkan T2 diaktifkan oleh C1.
Ketika T1 tidak aktif dan kaki emitor tidak terhubung, seluruh tegangan akan mengalir ke C1 dan mengisi C1. Setelah C1 terisi penuh, ia akan membongkar isi dan memberikan tegangan ke T2, yang menjadikan T2 aktif (ON) dan lampu hijau akan menyala.
Pada saat yang sama, saat T2 aktif, C2 akan membongkar dan melepaskan tegangan ke T1, yang mengakibatkan T1 menjadi aktif dan lampu merah akan menyala.
Sementara itu, C1 mengalami proses pembuangan isi. Keadaan ini terjadi secara berulang-ulang, sehingga lampu merah dan lampu hijau akan berkedip secara bergiliran.
Durasi jeda (delay) antara penyalaan kedua lampu bisa diatur dengan menambah nilai kapasitor untuk memperpanjang durasi jeda, atau mengurangi nilai kapasitor untuk memendekkan durasi jeda.
Jenis-jenis Flip Flop
Pengertian Flip-Flop dan Jenis-Jenisnya, Rangkaian flip-flop adalah komponen kunci dalam perancangan sirkuit digital. Ada beberapa jenis flip-flop yang sering digunakan, di antaranya:
1. S-R Flip-flop
S-R pada namanya adalah kependekan dari “Set” dan “Reset.” Jenis ini memiliki dua masukan (Input) yaitu S dan R, serta dua keluaran (Output) yaitu Q dan Qnot. Biasanya, rangkaian S-R Flip-flop terdiri dari 2 gerbang logika NOR, 2 gerbang logika NAND, atau kombinasi keduanya.
2. D Flip-flop
D Flip-flop merupakan modifikasi dari S-R Flip-flop, dimana modifikasinya melibatkan penambahan gerbang NOT (Inverter) dari input S ke R. Hal ini mengakibatkan input R selalu menjadi kebalikan dari S. Sebagai hasilnya, sinyal yang digunakan sebagai input hanya satu, yaitu D.
3. J-K Flip Flop
J-K Flip-flop juga merupakan modifikasi atau pengembangan dari S-R Flip-flop. Jenis ini adalah yang paling umum digunakan. Salah satu ciri khas J-K Flip-flop adalah memiliki 3 terminal input, yaitu J, K, dan CL (Clock).
4. CRS Flip-Flop
CRS Flip-Flop adalah RS flip-flop yang memiliki input clock yang digunakan untuk mengatur operasi Set dan Reset. Ketika sinyal clock memiliki logika 0, input R dan S tidak akan mempengaruhi keluaran Q dan Qnot. Namun, ketika sinyal clock memiliki logika 1, keadaan input R dan S akan mempengaruhi dan dapat mengubah keadaan keluaran Q dan Qnot.
5. T Flip-flip
T Flip-flop merupakan hasil penyederhanaan dari J-K Flip-flop. Pada jenis ini, input J dan K dihubungkan, sehingga T Flip-flop sering disebut juga sebagai Single J-K Flip-flop.
Fungsi Flip Flop
Setelah memahami pengertian dan jenis-jenis Flip-Flop, rangkaian Flip-Flop memiliki berbagai fungsi yang berguna dalam berbagai aplikasi. Berikut ini adalah beberapa fungsi utama dari Flip-Flop:
- Sebagai penyimpan data biner yang bersifat semi permanen
- Sebagai rangkaian counter digital atau pencacah
- Berguna dalam pembuatan register geser
- Salah satu bagian dalam membuat cell memori
Penutup
Sebagai penutup, pengertian Flip-Flop dan jenis-jenisnya telah kita jelajahi dengan lengkap. Flip-Flop, sebagai elemen penting dalam dunia elektronik dan sistem digital, memiliki berbagai jenis yang masing-masing memiliki fungsi dan karakteristik unik. Dari Flip-Flop tipe SR, JK, D, hingga T, semuanya memiliki peran krusial dalam membangun dan mengoperasikan rangkaian dan perangkat elektronik.
Begitu pentingnya pemahaman mengenai Flip-Flop ini, khususnya bagi para pelajar dan profesional di bidang teknologi dan elektronik. Memahami Flip-Flop bukan hanya tentang mengetahui apa itu Flip-Flop dan bagaimana cara kerjanya, tapi juga bagaimana menerapkannya dalam rangkaian elektronik yang lebih kompleks.
Semoga melalui artikel dari bengkeltv.id ini, pemahaman kita tentang Flip-Flop dan jenis-jenisnya menjadi lebih baik. Dengan demikian, kita dapat merancang dan membangun sistem digital dengan lebih efisien dan efektif. Mari kita terus belajar dan eksplor lebih jauh tentang dunia elektronik dan teknologi yang menakjubkan ini.
