Bengkeltv.idPengertian Konektor (Connector) dan Jenis-Jenisnya Secara Lengkap. Dalam dunia teknologi, konektor atau connector merupakan salah satu komponen penting yang sering digunakan dalam berbagai aplikasi elektronik. Dalam artikel ini, kita akan membahas pengertian konektor, jenis-jenis konektor yang ada, penggunaan konektor dalam industri elektronik, manfaat konektor, cara memilih konektor yang tepat, kualitas dan keKalianlan konektor, perbedaan antara konektor dan adaptor, tips merawat dan memperbaiki konektor, serta beberapa pertanyaan umum tentang konektor. Jadi, mari kita mulai!

Pengertian Konektor (Connector)

Konektor dalam Teknik Elektronika merupakan komponen Elektro-Mekanikal yang berperan sebagai penghubung antara rangkaian elektronika. Konektor ini dapat digunakan untuk menghubungkan satu rangkaian elektronika dengan rangkaian elektronika lainnya atau untuk menghubungkan perangkat dengan perangkat lainnya. Secara umum, Konektor terdiri dari Konektor Plug (jantan) dan Konektor Socket (betina).

Saat ini, terdapat beragam jenis konektor dengan berbagai nama dan digunakan untuk keperluan yang berbeda-beda. Selain konektor stKalianr seperti konektor USB, Konektor BNC, dan Konektor Koaksial, terdapat juga konektor yang dirancang khusus untuk dipasang pada PCB guna menghubungkan satu rangkaian
PCB dengan rangkaian PCB lainnya. Konektor ini sering disebut sebagai Konektor PCB (PCB Connector). Bentuk dan jumlah pin (kaki) pada Konektor PCB bervariasi tergantung pada kebutuhan rangkaian PCB yang terkait.

Jenis-Jenis Konektor (Connector)

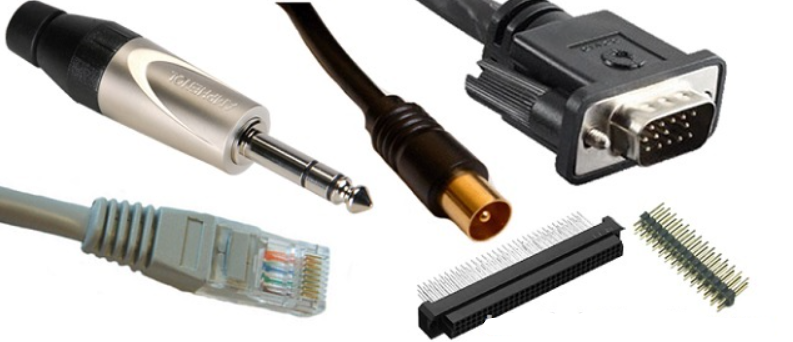

Setelah memahami konsep Konektor (Connector), berikutnya ada beberapa jenis konektor stKalianr yang sering kita temui dalam kehidupan sehari-hari dan industri. Beberapa contohnya adalah Konektor USB, Konektor BNC, Konektor Koaksial, Konektor DC Power Supply, Konektor Banana, Konektor D, Konektor RJ45, dan masih banyak lagi.

Berikut ini adalah penjelasan singkat dan gambaran bentuk beberapa Jenis Konektor StKalianr yang paling sering ditemui.

1. Banana Connector (Konektor Banana) dan Socket

Banana Connector, juga dikenal sebagai Konektor 4mm, mendapatkan namanya karena diameter pinnya memiliki ukuran 4mm. Konektor Banana ini memiliki 1 atau 2 per (pegas) yang menonjol keluar, sehingga bentuknya menyerupai pisang.

Baca juga:  Review Kelebihan Dan Kekurangan First Media secara Mendalam

Salah satu kelebihan dari Banana Connector adalah kemampuannya untuk mengalirkan arus listrik yang tinggi hingga 10A. Karenanya, Konektor Banana sering digunakan sebagai konektor yang menghubungkan speaker ke amplifier, serta dalam peralatan alat ukur dan uji seperti multimeter dan osiloskop. Richard Hirschmann adalah penemu Konektor Banana pada tahun 1924.

Berikut ini adalah gambar bentuk Konektor Banana (Banana Connector) beserta socketnya:

Pengertian Konektor (Connector)

2. USB Connector (Konektor USB) dan Socket

USB merupakan kependekan dari Universal Serial Bus dan saat ini merupakan konektor yang paling populer dalam hal catu daya, komunikasi, dan koneksi antara komputer dengan perangkat elektronik seperti handphone, harddisk, kamera digital, dan lain sebagainya.

Seiring dengan perkembangan perangkat portabel, konektor USB memiliki berbagai jenis ukuran, termasuk ukuran stKalianr, mini, dan mikro.

Konektor USB ini dikembangkan pada tahun 1994 oleh tujuh perusahaan besar, antara lain Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Nortel.

Berikut ini adalah gambar bentuk Konektor USB (USB Connector) beserta socketnya:

Pengertian Konektor (Connector)

3. Coaxial Connector (Konektor Koaksial) dan Socket

Konektor Koaksial (Coaxial Connector) digunakan untuk menghubungkan kabel koaksial yang menghantarkan frekuensi tinggi, seperti pada kabel antena TV.

Konektor Koaksial ini memiliki kelebihan dalam mengurangi noise pada frekuensi tinggi. Berikut ini adalah gambar bentuk Konektor Koaksial (Coaxial Connector) beserta socketnya:

Pengertian Konektor (Connector)

4. BNC Connector (Konektor BNC) dan Socket

Konektor BNC (Bayonet Neill–Concelman) dirancang khusus untuk kabel koaksial yang menghantarkan sinyal frekuensi tinggi, di mana kejernihan sinyal yang bebas dari distorsi dan noise sangat penting.

Konektor BNC umumnya digunakan pada peralatan pengujian frekuensi seperti osiloskop, audio analyzer, dan signal generator.

Konektor BNC ini dikembangkan oleh Paul Neill, Carl Concelman, dan Octavio M. Salati, dan dipatenkan pada tahun 1951.

Berikut adalah gambar bentuk Konektor BNC (BNC Connector) beserta socketnya:

Pengertian Konektor (Connector)

5. RCA Connector (Konektor RCA) dan Socket

Konektor RCA, juga dikenal sebagai Phono Connector atau A/V Jack, adalah konektor yang sering digunakan untuk kabel penghantar sinyal audio dan video. Konektor ini memiliki kepanjangan “Radio Corporation of America” dan ditemukan pada awal tahun 1940-an.

Baca juga:  Cara Restart WiFi First Media : Mudah & Anti Ribet

Untuk membedakan sinyal yang dibawanya, konektor RCA umumnya diberi warna yang berbeda, seperti kuning untuk sinyal video, merah dan putih untuk sinyal stereo (audio kiri dan audio kanan).

Berikut adalah gambar bentuk Konektor RCA (RCA Connector) beserta bentuk soketnya:

Pengertian Konektor (Connector)

6. D Connector (Konektor D) dan Socket

Konektor D atau D-Subminiature (D-Sub) adalah jenis konektor yang paling umum ditemukan dalam komputer. Nama “D” digunakan karena bentuk konektor ini menyerupai huruf “D” yang berguna untuk mencegah kesalahan dalam pemasangan.

Konektor D umumnya memiliki 2 baris atau 3 baris pin. Jumlah pin pada konektor D juga bervariasi, mulai dari 9 pin hingga 100 pin.

Konektor D yang paling sering ditemukan dalam komputer adalah konektor VGA (DE-15; 15 pin) dan konektor komunikasi serial RS-232 (DE-9; 9 pin).

Berikut ini adalah gambar bentuk Konektor D (D Connector) beserta soketnya:

Pengertian Konektor (Connector)

7. Phone Connector (Konektor Phone) dan Socket

Konektor Phone atau yang sering disebut Phone jack digunakan secara umum sebagai konektor untuk kabel yang menghantarkan sinyal audio.

Terdapat tiga ukuran konektor Phone yaitu ¼” (6.3mm), 1/8″ (3.5mm), dan 3/32″ (2.5mm). Konektor Phone (Phone jack) juga tersedia dalam bentuk mono dan stereo, bahkan saat ini sudah ada kombinasi konektor Phone yang terdiri dari stereo, mikrofon, dan tombol pengendali.

Konektor Phone umumnya digunakan dalam aplikasi seperti konektor mikrofon, konektor headphone, konektor earphone, dan lain-lain. Berikut adalah contoh gambar bentuk Konektor Phone (Phone Connector) beserta soketnya:

Pengertian Konektor (Connector)

8. DC Connector (Konektor arus DC) dan Socket

DC Connector adalah sebuah konektor yang dirancang khusus untuk menghubungkan kabel yang menghantarkan arus listrik searah (DC).

Konektor ini umumnya berbentuk silinder dan memiliki polaritas positif dan negatif. Konektor DC sering ditemukan pada adaptor seperti adaptor laptop, adaptor telepon, dan lain sebagainya.

Berikut adalah gambar bentuk Konektor DC (DC Connector) beserta gambar bentuk soketnya:

Pengertian Konektor (Connector)

9. Modular Connector

Konektor Modular umumnya digunakan dalam peralatan telekomunikasi dan komputer seperti kabel telepon dan kabel LAN (Local Area Network).

Konektor Modular juga sering disebut dengan “RJ Connector” atau “Modular Phone Jack”. Konektor Modular yang paling umum digunakan dalam jaringan komputer adalah jenis RJ45 dengan 8 pin (8P8C), sedangkan untuk telepon rumah umumnya digunakan konektor Modular jenis RJ11 (6P2C) atau RJ14 (6P4C).

Baca juga:  Tips, Cara Mengetahui Username dan Password Indihome yang Lupa

  • Catatan: 8P8C berarti 8 pin dan 8 kontak.

Berikut ini adalah gambar bentuk Konektor Modular (Modular Connector) beserta soketnya:

Pengertian Konektor (Connector)

10. PCB Connector (Konektor PCB)

Selain konektor-konektor stKalianr yang telah disebutkan sebelumnya, terdapat juga konektor-konektor yang dipasang pada PCB (Printed Circuit Board) untuk menghubungkan satu rangkaian PCB dengan rangkaian PCB lainnya.

Bentuk-bentuk konektor PCB tersebut bervariasi tergantung pada desain PCB dan kebutuhan yang ada. Konektor PCB ini umumnya terpasang di dalam peralatan elektronik dan tidak terlihat oleh konsumen pada umumnya.

Berikut ini adalah gambar berbagai jenis konektor PCB yang sering dipasang di PCB:

Pengertian Konektor (Connector)
Fungsi Konektor

Setelah memahami Pengertian Konektor (Connector), langkah selanjutnya adalah memahami fungsi utama konektor tersebut, yaitu menghubungkan satu perangkat elektronik dengan perangkat lainnya agar keduanya dapat saling melengkapi fungsinya.

Fungsi utama konektor adalah untuk menghubungkan satu perangkat elektronik dengan perangkat lainnya agar keduanya dapat saling melengkapi fungsinya.

Sebagai contoh, kita dapat menggunakan konektor untuk menghubungkan komputer atau laptop dengan proyektor. Konektor yang umum digunakan adalah konektor HDMI.

Setelah terhubung, proyektor dapat digunakan untuk menampilkan tampilan yang sama seperti yang ada di layar komputer atau laptop. Selain itu, konektor juga dapat digunakan untuk menghubungkan smartphone dengan televisi.

Dari dua contoh di atas, kita dapat melihat betapa pentingnya peran konektor dalam mendukung aktivitas sehari-hari.

Kesimpulan

Dalam kesimpulan, dapat disimpulkan bahwa Konektor (Connector) dalam teknik elektronika adalah komponen elektro-mekanikal yang berfungsi untuk menghubungkan satu rangkaian elektronika dengan rangkaian elektronika lainnya atau perangkat dengan perangkat lainnya.

Konektor memainkan peran penting dalam memastikan adanya koneksi yang baik dan stabil antara perangkat elektronik, sehingga memungkinkan pertukaran sinyal, daya, atau data secara efektif. Dengan menggunakan konektor yang tepat, perangkat elektronik dapat saling bekerja sama dan melengkapi fungsinya dengan baik.

Konektor juga memiliki berbagai jenis, ukuran, dan bentuk yang sesuai dengan kebutuhan spesifik dalam berbagai aplikasi. Penting untuk memahami Pengertian Konektor (Connector) dan memilih konektor yang sesuai untuk memastikan kualitas koneksi yang optimal dalam sistem elektronika. Semoga informasi dari bengkeltv.id mengenai Pengertian Konektor (Connector) ini bermanfaat untuk Kalian.
