Bengkeltv.idPengertian Potensiometer dan Simbolnya : Pembahasan Secara Detail. Pengendalian elektronik terkait berbagai perangkat keseharian kita seringkali melibatkan sebuah komponen yang bernama potensiometer. Baik itu memanipulasi volume pada sistem audio, mengatur kecerahan layar, hingga mengatur kecepatan mesin, semuanya sering menggunakan potensiometer sebagai bagian penting dalam proses kerjanya. Namun, banyak orang yang mungkin belum memahami apa sebenarnya potensiometer itu dan simbol yang mewakilinya dalam skema rangkaian elektronik.

Artikel ini akan membahas mengenai Pengertian Potensiometer dan Simbolnya, berusaha memberikan penjelasan yang mendalam dan mudah dipahami tentang komponen vital ini dalam dunia elektronik. Dengan pengetahuan yang cukup, kita bisa lebih memahami bagaimana sebagian besar perangkat elektronik yang kita gunakan sehari-hari bekerja dan berfungsi.

Pengertian Potensiometer

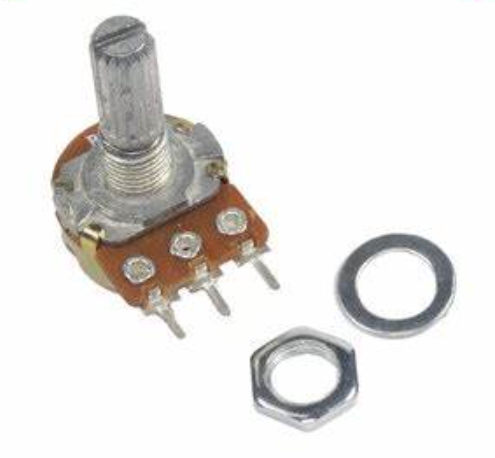

Pengertian Potensiometer dan Simbolnya, potensiometer merupakan salah satu jenis resistor tiga terminal yang berperan dalam mengatur tegangan, arus, dan resistansi listrik dalam sebuah rangkaian.

Sebelumnya, contoh penerapan potensiometer dapat ditemukan pada tombol pengatur frekuensi radio. Ketika kita mengatur frekuensi radio melalui tombol tersebut, terjadi perubahan resistansi atau hambatan dalam rangkaian listrik.

Perubahan ini berdampak pada penangkapan frekuensi pada radio. Selain itu, terdapat beberapa contoh penggunaan potensiometer pada pengatur volume Walkie Talkie, DCD Player, atau Tape Mobil.

Potensiometer (POT) juga termasuk dalam jenis resistor variabel karena mampu mengatur nilai resistansi secara beragam.

Simbol Potensiometer

Setelah menjelaskan Pengertian Potensiometer dan Simbolnya, berikutnya mari kita perhatikan gambar di bawah ini yang menampilkan simbol potensiometer. Ada dua versi simbol potensiometer yang akan kita lihat:

Potensiometer dan Simbolnya

  1. Simbol potensiometer versi (IEC) (sisi kiri pada gambar diatas)
  2. Simbol potensiometer versi (ANSI) (sisi kanan pada gambar diatas)

IEC merupakan organisasi yang menetapkan stKalianr internasional, sementara ANSI adalah lembaga yang mengatur stKalianr nasional Amerika.

Bagian – Bagian Potensiometer

Mengenai Pengertian Potensiometer dan Simbolnya, potensiometer ini terdiri dari beberapa bagian utama, seperti:

1. Terminal

Terminal atau kaki potensiometer terbuat dari logam dan berfungsi sebagai penghubung komponen ke sambungan luar, baik dalam rangkaian seri maupun paralel.

Baca juga:  Pembahasan Mendalam : Pengertian Sensor Efek Hall (Hall Effect Sensor)

2. Wiper

Wiper merupakan terminal ketiga pada potensiometer yang terletak di tengah dan berperan dalam mengatur aliran arus dari satu terminal ke terminal lainnya. Dengan menggeser posisi wiper, resistansi pada potensiometer dapat diubah.

3. Elemen Resitif

Elemen resistif adalah komponen potensiometer yang terletak setelah wiper. Ketika arus mengalir melalui wiper, hambatan pada elemen resistif akan mempengaruhi arus dan resistansi yang keluar dari terminal terakhir. Simbol potensiometer juga menunjukkan adanya hambatan dengan menggunakan tKalian panah.

Fungsi Potensiometer

Salah satu fungsi potensiometer adalah mengatur frekuensi sinyal radio. Selain itu, terdapat beberapa fungsi potensiometer penting yang perlu diketahui:

  • Mengatur tegangan Catu Daya (Power Supply).
  • Mengatur tingkat volume pada peralatan audio dan video.
  • Membagi tegangan dan arus listrik yang masuk.
  • Melakukan pengendalian untuk setiap level sinyal.

Jenis – Jenis Potensiometer

Potensiometer dan Simbolnya

Berikut ini adalah beberapa jenis-jenis potensiometer:

1. Potensiometer Manual

Potensiometer manual bekerja sesuai dengan namanya, yaitu dengan mendapatkan sentuhan langsung dari pengguna. Potensiometer manual dapat beroperasi dengan cara diputar atau digeser. Terdapat dua jenis potensiometer manual utama, yaitu rotary (putar) dan slider (geser).

2. Potensiometer Rotary

Potensiometer rotary (putar) adalah jenis potensiometer yang dioperasikan dengan cara diputar. Dalam potensiometer ini, Kalian perlu memutar tuas wiper untuk mengatur resistansi yang diinginkan. Potensiometer putar sering digunakan dalam berbagai rangkaian elektronik, seperti pengatur volume audio.

3. Potensiometer Slider

Potensiometer slider (geser) merupakan jenis potensiometer yang digunakan dengan cara digeser. Dalam potensiometer ini, Kalian perlu menggeser tuas wiper untuk mengubah nilai resistansinya. Potensiometer geser ini dapat digunakan dengan mudah hanya dengan menggunakan jari tangan.

4. Potensiometer Digital

Potensiometer digital memiliki cara pengoperasian yang berbeda dengan potensiometer manual, yaitu menggunakan sistem digital atau elektronik. Biasanya, potensiometer digital digunakan dalam pengukuran atau pemotongan sinyal analog pada mikrokontroler.

5. Rheostat

Potensiometer jenis Rheostat umumnya digunakan dalam aplikasi dengan arus listrik bertegangan tinggi. Rheostat merupakan resistor variabel tunggal yang memiliki dua terminal.

Baca juga:  Cara Memasang Stop Kontak 3 Kabel yang Aman

Cara Kerja Potensiometer

Memahami Pengertian Potensiometer dan Simbolnya, potensiometer dikenal sebagai elemen elektronik yang berfungsi untuk menghasilkan resistansi variabel dengan sekedar memutar tombol atau kenop potensiometer tersebut.

Kategorisasi potensiometer bisa dilakukan berdasarkan dua faktor utama, yaitu resistansi (dalam R-ohm) dan rating daya (dalam P-Watt).

Nilai resistansi sebuah potensiometer menunjukkan seberapa besar resistansi yang bisa ditawarkannya terhadap aliran arus listrik. Semakin besar resistornya, semakin kecil pula arus yang dapat mengalir. Nilai resistansi potensiometer biasanya berada dalam rentang seperti 500Ω, 1K ohm, 2K ohm, 5K ohm, 10K ohm, 22K ohm, 47K ohm, 50K ohm, 100K ohm, 220K ohm, 470K ohm, 500K ohm, hingga 1M.

Rating daya juga menjadi parameter lain dalam klasifikasi potensiometer. Hal ini menentukan seberapa besar arus yang bisa dilewatkan melalui potensiometer. Biasanya, rating daya umum untuk potensiometer adalah 0,3W, menjadikannya cocok untuk rangkaian arus rendah.

Dalam operasionalnya, jika Kalian mengukur resistansi antara dua terminal eksternal potensiometer, Kalian akan mendapatkan nilai resistansi maksimum dari potensiometer tersebut. Namun, jika Kalian mengukur resistansi antara salah satu terminal eksternal dan terminal Wiper (tombol/kenop), resistansi yang didapatkan akan bergantung pada posisi Wiper tersebut.

Resistansi bisa variatif, mulai dari 0 KΩ hingga 5 KΩ untuk potensiometer 5 KΩ, bergantung pada terminal yang dipilih. Berdasarkan pemilihan terminal ini, potensiometer bisa berfungsi sebagai resistor variabel atau Rheostat, dan juga sebagai pembagi tegangan.

Potensiometer adalah komponen yang sangat penting dalam mengontrol sinyal listrik di berbagai perangkat elektronik.

1. Cara kerja potensiometer sebagai rheostat

Potensiometer dan Simbolnya

Potensiometer dapat berperan sebagai rheostat ketika hanya dua terminalnya yang digunakan. Dalam kapasitas ini, potensiometer berperan sebagai resistor variabel dua terminal. Cara untuk meningkatkan atau menurunkan resistansi pun sangat sederhana, yaitu cukup dengan memutar Wiper pada potensiometer.

Nilai resistansi yang lebih besar pada potensiometer akan menghasilkan arus yang lebih kecil yang melewati rangkaian tersebut. Sebaliknya, resistansi yang lebih rendah akan membuat arus yang mengalir menjadi lebih besar.

Baca juga:  Pengertian MCB (Miniature Circuit Breaker) : Fungsi dan Cara Kerjanya

Peran potensiometer sebagai rheostat biasa ditemukan dalam rangkaian listrik yang memerlukan penyesuaian arus sesuai kebutuhan. Dengan potensiometer sebagai rheostat, kita dapat mengatur besaran arus dalam suatu rangkaian dengan mudah, menjadikannya sangat praktis dalam berbagai aplikasi elektronik. Penggunaan potensiometer sebagai rheostat adalah contoh penerapan yang sederhana namun efektif dalam mengendalikan aliran arus listrik.

2. Cara kerja potensiometer sebagai pembagi tegangan

Potensiometer dan Simbolnya
Potensiometer bisa dioperasikan sebagai pembagi tegangan. Rangkaian pembagi tegangan biasanya terdiri dari dua resistor yang dihubungkan secara seri, dan digunakan untuk mengkonversi tegangan yang tinggi menjadi lebih rendah. Dengan memanfaatkan potensiometer, Kalian dapat dengan mudah membuat rangkaian pembagi tegangan yang mirip dengan memanfaatkan ketiga terminalnya.

Tegangan input diberikan pada dua terminal luar potensiometer, sementara tegangan output diambil antara terminal wiper dan terminal luar yang terhubung ke GND (ground) dari sumber tegangan input. Oleh karena itu, potensiometer menjadi komponen elektronik yang mampu membagi tegangan dengan cara yang dapat diubah-ubah.

Penutup

Sebagai penutup, Pengertian Potensiometer dan Simbolnya merupakan salah satu elemen penting dalam ilmu statistika yang memungkinkan kita memahami dan menafsirkan data dengan lebih baik. Kuartil memberikan gambaran tentang distribusi data, memungkinkan kita untuk melihat di mana data cenderung berada dan bagaimana data tersebut tersebar. Meski rumusnya mungkin tampak kompleks pada awalnya, tetapi dengan pemahaman dan praktek yang cukup, kalian akan dapat menerapkannya dengan mudah dan efektif.

Semoga informasi dan penjelasan dalam artikel dari bengkeltv.id dapat membantu kalian memahami dan mengaplikasikan konsep kuartil dalam analisis data kalian sendiri. Ingatlah, penguasaan terhadap metode-metode statistika seperti kuartil ini, bukan hanya membantu dalam dunia akademik, tetapi juga dalam kehidupan sehari-hari, terutama dalam dunia kerja yang semakin banyak membutuhkan kemampuan analisis data yang baik. Selamat belajar dan terus berinovasi dengan statistika!
