Perbedaan Dioda Zener dan Dioda Biasa : Pembahasan Mendalam

Posted on

Bengkeltv.idPerbedaan Dioda Zener dan Dioda Biasa : Pembahasan Mendalam. Dalam dunia elektronika, istilah ‘dioda’ tidak asing lagi didengar. Dioda adalah komponen penting yang memiliki peran dalam banyak rangkaian listrik dan elektronik. Mereka adalah pengeblok jalur searah, yang memungkinkan arus listrik mengalir ke satu arah saja.

Namun, apakah Anda tahu bahwa dioda memiliki berbagai jenis, dan masing-masing memiliki fungsionalitas dan karakteristik yang berbeda? Di antara beragam jenis dioda tersebut, dua yang paling populer dan sering digunakan adalah dioda zener dan dioda biasa.

Artikel ini akan memfokuskan pada perbedaan dioda zener dan dioda biasa, membahas karakteristik, fungsi, serta aplikasi mereka dalam berbagai rangkaian listrik dan elektronik. Pemahaman akan perbedaan di antara keduanya sangat penting bagi para pecinta elektronika, baik yang masih belajar maupun yang sudah berpengalaman, karena pemilihan dioda yang tepat dapat menentukan efisiensi dan keandalan suatu rangkaian. Mari kita mulai pembahasan mendalam ini dan menemukan lebih banyak tentang dioda zener dan dioda biasa.

Pengertian Dioda

Sebelum Anda memahami Perbedaan Dioda Zener dan Dioda Biasa, Anda perlu memahami terlebih dahulu pengertian dioda secara umum. Dalam bidang elektronika, dioda zener adalah komponen elektronika yang terbuat dari bahan atau material semikonduktor. Dioda ini dirancang secara khusus agar dapat bekerja dengan sistem bias balik (reserve bias).

Secara karakteristik dan prinsip kerja, dioda zener sebenarnya tidak terlalu berbeda dengan dioda biasa. Perbedaannya terletak pada desain khusus dioda zener. Dalam dioda zener, arus listrik dapat mengalir ke arah yang berlawanan.

Kemampuan dioda untuk mengalirkan arus listrik ke arah yang berlawanan ini disebut sebagai tegangan tembus (breakdown voltage). Karena kemampuannya yang dapat bekerja dengan sistem bias balik, dioda zener sering digunakan sebagai pengatur tegangan dan menjaga stabilitas arus listrik.

Fungsi Dioda

Jika diamati secara sekilas, dioda memiliki peran sebagai penyearah dan penghambat arus listrik dalam rangkaian elektronik. Namun, jika diselidiki lebih lanjut, dioda juga memiliki berbagai fungsi lain yang penting untuk diketahui.

Baca juga:  Cara Mengukur Dioda Zener dengan Multimeter Analog dan Digital dengan Mudah

Beberapa fungsi dioda antara lain:

  • Sensor cahaya: Dioda dapat digunakan sebagai sensor cahaya untuk mendeteksi intensitas cahaya dalam lingkungan sekitar.
  • Sensor panas: Dioda juga dapat berfungsi sebagai sensor panas untuk mendeteksi suhu dalam sistem.
  • Pengganda tegangan: Dioda dapat digunakan untuk menggandakan tegangan arus listrik dengan menggunakan metode pengganda tegangan (voltage multiplier).
  • Penyearah arus listrik: Dioda berperan penting sebagai penyearah dalam mengalirkan arus listrik hanya dalam satu arah pada rangkaian elektronik.
  • Indikator: Dioda sering digunakan sebagai indikator untuk menunjukkan keadaan tertentu, seperti indikator daya atau indikator status dalam perangkat elektronik.
  • Penghambat arus listrik: Dioda juga dapat berfungsi sebagai penghambat dalam mengatur aliran arus listrik dalam rangkaian elektronik.
  • Penggunaan dalam rangkaian VCO (Voltage Controlled Oscillator): Dioda digunakan dalam rangkaian VCO untuk menghasilkan sinyal osilasi dengan frekuensi yang dapat diubah-ubah melalui pengendalian tegangan.
  • Stabilisasi tegangan: Dioda zener, jenis khusus dioda, dapat digunakan untuk mempertahankan tegangan pada tingkat yang stabil dalam rangkaian.
  • Komponen pengaman atau saklar: Dioda dapat digunakan sebagai komponen pengaman dalam melindungi rangkaian dari lonjakan tegangan atau arus yang berlebih.
  • Penambahan arus DC pada arus AC dan sejenisnya: Dioda dapat digunakan untuk mengubah arus bolak-balik (AC) menjadi arus searah (DC) melalui proses penyearahan gelombang.

Pengertian Dioda Zener

Dioda Zener adalah salah satu komponen elektronika yang terbuat dari bahan semikonduktor. Dioda ini dirancang khusus agar dapat beroperasi dalam sistem bias balik (reverse bias).

Secara umum, karakteristik dan prinsip kerja dioda Zener tidak terlalu berbeda dengan dioda konvensional. Namun, perbedaannya terletak pada desain khususnya. Dioda Zener dapat mengalirkan arus listrik dalam arah yang berlawanan.

Kemampuan dioda Zener untuk mengalirkan arus listrik dalam arah yang berlawanan ini disebut sebagai tegangan tembus (breakdown voltage). Dikarenakan kemampuannya dalam bekerja dengan sistem bias balik, dioda Zener sering digunakan sebagai pengatur tegangan dan untuk menstabilkan arus listrik.

Aplikasi Dioda Zener

Peran kunci dari dioda zener adalah berfungsi sebagai regulator tegangan yang memiliki kemampuan untuk menjaga stabilitas tegangan pada level spesifik.

Tambahan lagi, dioda zener mempunyai kapabilitas dalam melindungi rangkaian dari tegangan ekstrim dengan menghentikan aliran listrik.

Baca juga:  Memahami Dasar Teknologi : Cara Kerja Dioda Laser

Sebab itu, dioda zener kerap dimanfaatkan dalam rangkaian kliping. Dioda zener juga memiliki keunggulan dalam hal bisa dipakai kembali setelah mengalami gangguan dalam rangkaian.

Pengertian Dioda Biasa

Dioda merupakan elemen elektronik yang memiliki dua terminal dan mampu mengalirkan listrik hanya ke satu arah saja.

Dioda menunjukkan resistansi yang tinggi pada satu ujung, sedangkan ujung yang lain menunjukkan resistansi yang rendah.

Dioda biasa dipakai untuk melindungi rangkaian dengan cara membatasi tegangan, serta merubah sinyal AC menjadi DC.

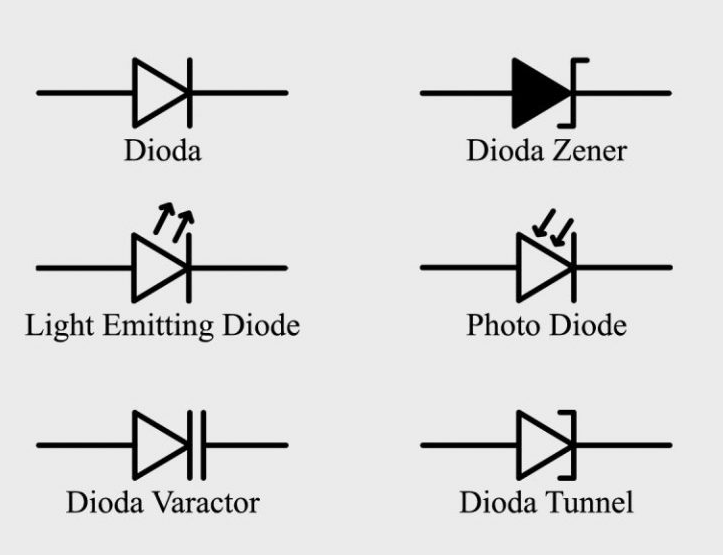

Pada simbol dioda, ujung dengan tanda panah dikenal sebagai anoda, yang melambangkan arah aliran listrik saat kondisi bias maju. Sementara itu, ujung yang lain dinamakan katoda.

Dioda dibuat dari bahan semikonduktor seperti silikon dan germanium.

Meski dioda menghantarkan arus hanya ke satu arah, namun cara penghantaran arusnya dapat bervariasi tergantung pada tipe dioda tersebut.

Aplikasi Dioda Biasa

Dioda konvensional atau biasa memiliki beragam aplikasi dalam berbagai jenis rangkaian listrik.

Salah satu penggunaannya adalah dalam rangkaian kliping (clipper), di mana dioda digunakan untuk memotong sinyal input pada tingkat tertentu.

Dalam rangkaian klamping (clamping), dioda juga digunakan untuk mengunci tegangan sinyal input pada tingkat tertentu.

Selain itu, dioda biasa juga sering digunakan dalam penyearah (rectifier) listrik. Dalam penyearah setengah gelombang (half-wave rectifier), dioda digunakan untuk mengubah sinyal AC menjadi sinyal DC dengan hanya memperbolehkan setengah gelombang sinyal untuk mengalir melalui beban.

Sementara pada penyearah gelombang penuh (full-wave rectifier), dioda digunakan untuk mengubah seluruh gelombang sinyal AC menjadi sinyal DC.

Perbedaan Dioda Zener Dan Dioda Biasa

Setelah memahami apa itu dioda dan dioda zener, ada beberapa Perbedaan Dioda Zener Dan Dioda Biasa, yaitu:

  • Dioda biasa adalah perangkat elektronik dua terminal yang mengarahkan arus listrik dalam satu arah saja. Sementara, dioda zener bisa memberikan tegangan referensi yang stabil dan sering digunakan dalam sumber daya listrik untuk memberikan tegangan acuan.
  • Dioda biasa mempunyai resistansi yang tinggi pada satu sisi dan rendah pada sisi lain, sementara dioda zener bisa bekerja dalam keadaan bias negatif dan akan rusak pada tegangan tertentu.
  • Cara dioda biasa dan dioda zener dalam mentransfer arus bisa berbeda. Dioda biasa mentransfer arus dalam satu arah saja, sedangkan dioda zener dalam kondisi bias positif, memungkinkan arus mengalir, dan dalam kondisi bias negatif, bisa menghentikan arus.
  • Dioda biasa akan rusak dalam kondisi bias negatif, sedangkan dioda zener tidak akan rusak dalam kondisi bias positif dan negatif.
  • Dioda biasa hanya mengalirkan arus listrik dalam satu arah (uni-directional hanya dalam kondisi bias positif), sementara dioda zener bisa mengalirkan arus dalam kondisi bias positif dan negatif.
  • Tingkat doping pada dioda biasa biasanya rendah, sedangkan pada dioda zener tingkat dopingnya tinggi untuk mencapai tegangan breakdown.
  • Tegangan breakdown atau voltase tembus pada dioda biasa relatif rendah, sedangkan dioda zener memiliki voltase tembus yang tinggi.
  • Dioda biasa biasanya digunakan sebagai penyearah, klipper, dan klamper, sementara dioda zener biasanya digunakan sebagai regulator tegangan.
Baca juga:  Pengertian Dioda Zener : Memahami Fungsi dan Karakteristiknya

Secara umum, meski dioda dan dioda zener memiliki beberapa kesamaan, ada perbedaan penting yang membedakan keduanya dan membuat dioda zener lebih sesuai untuk digunakan dalam aplikasi yang membutuhkan tegangan referensi yang stabil.

Kesimpulan

Secara keseluruhan, baik dioda biasa maupun dioda zener memiliki peranan penting dalam dunia elektronik. Keduanya memiliki prinsip kerja yang sama, namun perbedaannya terletak pada kegunaan dan cara kerja di dalam rangkaian elektronik.

Dioda biasa umumnya digunakan dalam aplikasi penyearah sirkuit, sementara dioda zener digunakan sebagai regulator tegangan karena kemampuannya untuk menjaga tegangan konstan saat kondisi reverse bias. Setiap dioda memiliki kelebihan dan kekurangannya sendiri, dan pemilihan diantara keduanya tergantung pada kebutuhan rangkaian elektronik yang akan kita buat.

Maka dari itu, pemahaman yang mendalam tentang perbedaan dioda zener dan dioda biasa sangat penting bagi setiap individu yang berkecimpung di bidang elektronik, agar dapat merancang dan membangun rangkaian yang efisien dan efektif. Semoga informasi dari bengkeltv.id mengenaiPerbedaan Dioda Zener Dan Dioda Biasa bermanfaat untuk Kalian.
