Pengertian Power Amplifier (Penguat Daya)

Pengertian Power Amplifier (Penguat Daya) dan Jenisnya Secara Lengkap

Posted on

Bengkeltv.idPengertian Power Amplifier (Penguat Daya) dan Jenisnya Secara Lengkap. Dalam era digital yang serba maju ini, perangkat elektronik dan teknologi berperan penting dalam kehidupan kita sehari-hari. Salah satu elemen teknologi yang signifikan dalam bidang audio adalah Power Amplifier atau yang biasa kita kenal dengan Penguat Daya.

Tetapi apakah kita benar-benar memahami apa itu Power Amplifier? Artikel ini akan membahas secara mendalam mengenai Pengertian Power Amplifier (Penguat Daya), bagaimana cara kerjanya, serta peran pentingnya dalam sistem audio. Persiapkan diri Kalian untuk menambah pengetahuan dan menggali lebih dalam tentang dunia teknologi audio yang menarik ini. Selamat membaca!

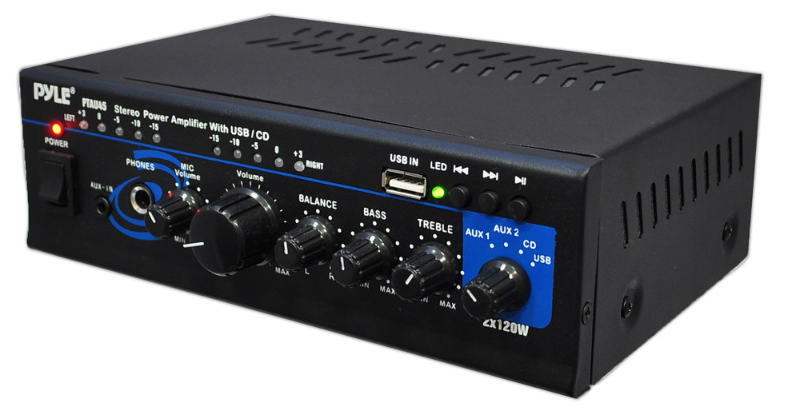

Pengertian Power Amplifier (Penguat Daya)

Pengertian Power Amplifier (Penguat Daya)

Dikenal juga dengan istilah Power Amplifier, Penguat Daya adalah komponen elektronik yang bertugas membesarkan sinyal input. Dalam konteks audio, Penguat Daya berperan dalam meningkatkan sinyal suara analog dari sumber suara atau input, sehingga menciptakan sinyal suara output yang lebih kuat.

Sumber suara bisa berasal dari alat seperti mikrofon, yang mengonversi energi suara menjadi sinyal listrik, atau Optical Pickup CD yang mentransformasikan getaran mekanik menjadi sinyal listrik. Sinyal listrik ini, yang berwujud sinyal AC, kemudian diperkuat baik dalam arus (I) maupun tegangan (V), sehingga memunculkan output yang lebih besar. Perbesaran ini umumnya dikenal sebagai gain.

Gain, yang biasanya diwakili oleh simbol G dalam unit decibel (dB), merupakan hasil dari pembagian daya output (Pout) dengan daya input (Pin), dalam bentuk frekuensi AC. Rumusnya adalah:

G = 10log (Pout/Pin)

Di mana:

G = Gain dalam unit dB
Pout = Daya pada output
Pin = Daya pada input

Untuk pengetahuan lebih mendalam tentang Gain dalam unit Desibel, Kalian bisa merujuk ke artikel tentang Pengertian Desibel (Decibel) dan metode perhitungannya.

Sinyal listrik yang dihasilkan oleh transduser input biasanya sangat rendah, sekitar beberapa milivolt atau bahkan hanya beberapa microvolt. Maka dari itu, sinyal ini memerlukan penguatan untuk bisa menggerakkan transduser output seperti speaker atau perangkat output lainnya.

Baca juga:  Panduan Praktis : Cara Setting Alarm Token Listrik Merk Itron

Pada penguat sinyal kecil (Small Signal Amplifier), hal utama yang diperhatikan adalah penguatan linearitas dan perbesaran gain. Mengingat tegangan dan arus sinyal kecil, efisiensi daya dan kapasitas penanganan daya menjadi krusial.

Penguat Daya (Power Amplifier) adalah jenis penguat yang mampu menyediakan daya yang cukup untuk menggerakkan Speaker atau alat listrik lainnya. Daya yang dihasilkan umumnya berkisar antara beberapa watt hingga puluhan atau ratusan watt.

Selain faktor gain, istilah lain yang sering muncul dalam Power Amplifier adalah fidelitas. Sebuah Amplifier atau Penguat Daya dianggap memiliki fidelitas tinggi (High Fidelity) jika mampu menghasilkan sinyal output yang bentuknya identik dengan sinyal input. Satu-satunya perbedaan terletak pada tingkat penguatan amplitudo atau tegangan. Fidelitas merujuk pada sejauh mana bentuk sinyal output mirip dengan sinyal input.

Ada juga faktor lain yang penting untuk diperhatikan dalam penguat daya, yaitu efisiensi. Efisiensi pada penguat daya merujuk pada efisiensi daya yang ditunjukkan sebagai rasio atau persentase dari Daya Output dengan Daya Input. Penguat Daya dikatakan memiliki efisiensi tinggi atau 100% jika tidak ada penurunan daya dalam proses penguatan.

Fungsi Power Amplifier

Setelah mengetahui Pengertian Power Amplifier (Penguat Daya), selanjutnya kita akan membahas beberapa fungsi utama dari perangkat ini:

1. Mengatur Karakteristik Suara

Power Amplifier memiliki kemampuan untuk membentuk karakteristik suara, seperti treble, bass, balance, volume, dan middle. Jika terdapat komponen AUX, seperti pada TOA, kita bisa mengubah karakteristik suara pada amplifier sesuai selera.

2. Menyesuaikan Suara Keluaran (Output)

Power Amplifier mampu menghasilkan output yang mendekati kesamaan dengan inputnya dalam aspek sinyal suara. Ini berkat adanya komponen yang disebut pre-amp dalam amplifier.

Sinyal input bisa berasal dari DVD atau pemutar MP3, yang mana keduanya memiliki karakteristik yang berbeda. Namun, dengan keberadaan komponen pre-amp, amplifier bisa memperkuat dan menghasilkan suara yang hampir sama dengan sumbernya.

3. Sebagai Penguat Suara

Sebagai penguat suara, amplifier membesarkan sinyal audio yang selanjutnya ditransmisikan melalui gelombang suara pada loudspeaker.

Sebelum itu, sinyal suara input akan diubah menjadi sinyal listrik terlebih dahulu sehingga tegangan bisa dinaikkan. Dengan peningkatan tegangan ini, sinyal yang lebih kuat bisa dihasilkan.

Kelas-Kelas Atau Jenis Power Amplifier (Penguat Daya)

Nah setelah memahami Pengertian Power Amplifier (Penguat Daya), mari kita bahas beberapa cara untuk mengklasifikasikan jenis-jenis Penguat Daya. Salah satunya adalah dengan membaginya ke dalam beberapa “kelas”.

Beberapa kelas amplifier yang umum digunakan meliputi Kelas A, Kelas AB, Kelas B, Kelas C, dan Kelas D. Berikut ini adalah penjelasan singkat tentang masing-masing kelas tersebut:

Baca juga:  √ Pengertian Kabel AWG: Fungsi, Jenis dan Penjelesan Lengkapnya

Pengertian Power Amplifier (Penguat Daya)

1. Penguat Daya Kelas A (Class A Power Amplifier)

Penguat Kelas A merujuk pada jenis penguat yang desainnya simpel dan sering digunakan secara umum. Sebagaimana namanya, Kelas A menKaliankan kelas yang terbaik.

Karakteristik utama Penguat Kelas A adalah rendahnya tingkat distorsi sinyal dan tingginya linieritas jika dibandingkan dengan penguat kelas lainnya.

Secara garis besar, Penguat Kelas A memanfaatkan satu transistor saja (misalnya transistor bipolar, FET, atau IGBT) yang disusun dalam konfigurasi Common Emitter atau Emitor Bersama.

Titik operasi (dikenal juga sebagai titik Q) ditempatkan di bagian tengah kurva karakteristik atau setengah tegangan suplai (Vcc/2). Hal ini dilakukan untuk meminimalisir distorsi saat proses penguatan sinyal. Penguat Kelas A menguatkan sinyal input melalui satu gelombang penuh atau 360°.

Untuk mencapai linieritas dan gain yang optimal, Amplifier Kelas A memerlukan transistor untuk tetap aktif sepanjang siklus AC.

Namun, kondisi ini menyebabkan peningkatan konsumsi daya dan suhu yang berlebih, sehingga menghasilkan efisiensi yang rendah. Efisiensi yang dicapai oleh Penguat atau Amplifier Kelas A biasanya hanya berkisar antara 25% hingga 50%.

2. Penguat Daya Kelas B (Class B Power Amplifier)

Penguat Kelas B dikembangkan sebagai solusi atas masalah rendahnya efisiensi dan overheating pada Penguat Kelas A.

Titik operasi (Q-point) dalam Penguat Kelas B diletakkan pada ujung kurva karakteristik, sehingga penguatan hanya berlangsung pada setengah siklus gelombang input atau 180° gelombang.

Dengan menguatkan hanya setengah gelombang dan menonaktifkan setengah gelombang lainnya, Penguat Kelas B mampu menghasilkan efisiensi yang lebih baik dibandingkan dengan Penguat Kelas A.
Secara teoritis, efisiensi Amplifier Kelas B dapat mencapai sekitar 78,5%. Meski demikian, Penguat Kelas B memiliki kekurangan, yaitu terjadinya distorsi cross-over.

3. Penguat Daya Kelas AB (Class AB Power Amplifier)

Penguat Kelas AB adalah sintesis dari Penguat Kelas A dan Penguat Kelas B. Jenis penguat ini paling sering digunakan dalam desain Amplifier Audio.

Titik operasi untuk Penguat Kelas AB berada di antara titik operasi Penguat Kelas A dan Penguat Kelas B.

Ini memungkinkan Penguat Kelas AB menghasilkan penguatan sinyal tanpa distorsi yang mirip dengan Penguat Kelas A, sekaligus mencapai efisiensi daya yang lebih baik seperti Penguat Kelas B.

Penguat Kelas AB memiliki kemampuan untuk menguatkan sinyal dari 180° sampai 360°, dengan efisiensi daya berkisar antara 25% hingga 78,5%.

4. Penguat Daya Kelas C (Class C Power Amplifier)

Penguat Kelas C adalah jenis amplifier yang hanya menguatkan sinyal input kurang dari setengah gelombang (kurang dari 180°), yang berakibat pada distorsi tinggi pada outputnya.

Baca juga:  Penyebab & Cara Mengatasi Meteran Listrik Diblokir

Namun, meskipun demikian, Penguat Kelas C menawarkan efisiensi daya yang sangat menonjol, yang bisa mencapai hingga 90%.

Penguat Kelas C biasanya digunakan untuk aplikasi tertentu, seperti dalam amplifier untuk pemancar frekuensi radio dan perangkat komunikasi lainnya.

5. Penguat Daya Kelas D (Class D Power Amplifier)

Penguat Daya Kelas D memanfaatkan teknik Pulse Width Modulation (PWM) untuk menguatkan sinyal input dalam bentuk pulsa.

Lebar pulsa dalam PWM sebanding dengan amplitudo sinyal input, dan pada tahap terakhir, sinyal PWM akan mengendalikan transistor untuk beralih antara kondisi ON dan OFF berdasarkan lebar pulsa.

Dalam teori, Penguat Kelas D dapat mencapai efisiensi daya antara 90% hingga 100%. Hal ini karena transistor yang berfungsi untuk menguatkan daya berperan sebagai saklar biner yang ideal, sehingga tidak ada pemborosan waktu saat transisi sinyal dan tidak ada energi yang terbuang saat tidak ada sinyal input.

Transistor yang sering digunakan dalam Penguat Kelas D adalah jenis MOSFET. Komponen umum dalam Penguat Kelas D meliputi generator gelombang gigi gergaji, komparator, rangkaian saklar, dan filter pass rendah (low pass filter).

Walaupun Penguat Kelas D mampu mencapai efisiensi daya yang sangat tinggi, penggunaannya membutuhkan sumber daya yang stabil, dan respons frekuensinya sangat bergantung pada impedansi speaker (pengeras suara).

Penutup

Secara keseluruhan, power amplifier atau penguat daya memegang peran penting dalam sistem audio dan komunikasi elektronik. Sebagai komponen utama yang mengubah sinyal-sinyal listrik menjadi gelombang suara yang lebih kuat, power amplifier menjadi jembatan antara sumber suara dan speaker.

Memahami Pengertian Power Amplifier (Penguat Daya) bukan hanya penting bagi mereka yang berkecimpung di dunia elektronika dan audio profesional, tetapi juga bagi para penggemar musik dan audio secara umum. Setelah memahami fungsi dan penggunaannya, kita dapat lebih menghargai teknologi yang telah maju ini dan menggunakan perangkat audio kita dengan lebih efisien dan efektif.

Demikianlah penjelasan dari bengkeltv.id tentang Pengertian Power Amplifier (Penguat Daya) yang telah kami sampaikan. Semoga artikel ini bermanfaat dan menambah wawasan Kalian tentang dunia elektronika, khususnya dalam hal amplifikasi daya. Teruslah belajar dan jangan ragu untuk mengeksplorasi lebih dalam lagi mengenai teknologi ini. Semoga sukses!
