Pengertian SCR : Definisi, Fungsi, dan Prinsip Kerja

Posted on

Bengkeltv.idPengertian SCR : Definisi, Fungsi, dan Prinsip Kerja. Silicon Controlled Rectifier (SCR) adalah salah satu komponen elektronika yang banyak digunakan dalam aplikasi pengendalian daya dan rangkaian switching. SCR sering dianggap sebagai sakelar elektronik yang dapat mengatur aliran listrik, terutama dalam sistem yang memerlukan kontrol yang presisi. Komponen ini termasuk dalam keluarga thyristor, yang memungkinkan aliran arus hanya dalam satu arah ketika dipicu pada kondisi tertentu. SCR biasanya digunakan dalam berbagai aplikasi seperti pengendalian motor, pengaturan intensitas lampu, sistem konverter, dan proteksi rangkaian.

Pada dasarnya, SCR terdiri dari empat lapisan bahan semikonduktor yang disusun secara berurutan, membentuk tiga terminal utama: anoda, katoda, dan gate. Terminal gate berfungsi sebagai pemicu untuk mengaktifkan SCR, di mana arus dapat mengalir dari anoda ke katoda ketika sinyal diberikan ke gate. Keunggulan dari SCR adalah kemampuannya untuk menangani tegangan dan arus tinggi, serta efisiensi yang baik dalam pengaturan daya, membuatnya menjadi pilihan ideal dalam berbagai aplikasi industri dan elektronik daya.

Dalam artikel ini, kita akan membahas secara mendalam pengertian SCR, prinsip kerjanya, fungsinya dalam berbagai aplikasi, serta keuntungan dan kekurangannya dibandingkan dengan komponen lain. Kita juga akan membahas beberapa contoh penerapan praktis SCR dalam kehidupan sehari-hari, mulai dari pengendalian motor hingga konversi daya pada peralatan rumah tangga. Mari kita pelajari lebih lanjut bagaimana SCR berperan dalam dunia elektronika modern dan mengapa komponen ini tetap relevan di tengah perkembangan teknologi.

Pengertian SCR (Silicon Controlled Rectifier)

Silicon Controlled Rectifier (SCR) adalah sebuah komponen elektronik yang berfungsi sebagai pengendali dalam berbagai aplikasi elektronika. SCR termasuk dalam kelompok komponen Thyristor dan memiliki tiga terminal: Anoda, Katoda, dan Gerbang (Gate). Berbeda dengan dioda biasa yang hanya memiliki dua terminal (Anoda dan Katoda), terminal Gerbang pada SCR berperan sebagai pengendali untuk mengaktifkan atau menonaktifkan aliran arus antara Anoda dan Katoda.

SCR pertama kali diperkenalkan secara komersial pada tahun 1956 dan sejak itu banyak digunakan karena kemampuannya untuk mengendalikan tegangan dan daya yang relatif tinggi dalam ukuran perangkat yang kompak. Oleh karena itu, SCR atau Thyristor sering digunakan sebagai saklar (switch) atau pengendali (controller) dalam rangkaian elektronika yang membutuhkan tegangan atau arus menengah hingga tinggi (Medium-High Power).

Beberapa contoh aplikasi SCR di antaranya adalah dalam rangkaian logika, lampu dimmer, chopper, isolator, inverter, pengendali kecepatan motor, dan rangkaian timer. Komponen ini sangat cocok untuk penggunaan yang membutuhkan pengaturan daya secara efisien.

SCR terdiri dari empat lapisan semikonduktor yang tersusun dalam pola PNPN (Positif Negatif Positif Negatif), yang juga disebut sebagai PNPN Trioda. Terminal Gerbang yang berfungsi sebagai pengendali terletak pada lapisan semikonduktor tipe-P yang berdekatan dengan terminal Katoda.

Baca juga:  Mengenal Pengertian Rheostat : Fungsi dan Jenisnya

Cara kerja SCR dapat diilustrasikan seperti dua transistor bipolar (bipolar junction transistor) yang digabungkan. Ketika sinyal diberikan pada terminal Gerbang, SCR akan “terpicu” dan mengizinkan aliran arus antara Anoda dan Katoda. Begitu SCR aktif, ia akan tetap mengalirkan arus meskipun sinyal di Gerbang sudah tidak ada, sampai arus antara Anoda dan Katoda turun di bawah ambang batas tertentu.

Ini membuat SCR ideal untuk aplikasi di mana dibutuhkan pengendalian aliran daya secara otomatis dan efisien, seperti pada sistem pengaturan daya dan pengendalian motor.

Karakteristik SCR

Karakteristik SCR dapat dianalisis melalui tiga aspek utama: bahan, kaki, dan kemampuannya. Berikut adalah penjelasan lebih lanjut mengenai ketiga aspek tersebut:

1. Bahan

SCR terbuat dari bahan yang membentuk komponen ini, khususnya silikon yang disusun dalam empat lapisan. Silikon termasuk dalam kategori material semikonduktor. Selain itu, Gate (Gerbang) juga terbuat dari silikon. Struktur lapisan-lapisan silikon ini dirancang khusus untuk menghasilkan karakteristik pengendalian arus yang diinginkan.

2. Kaki

SCR merupakan dioda khusus yang memiliki tiga kaki atau terminal, masing-masing dengan peran dan fungsi yang berbeda. Terminal positif dikenal sebagai Anoda, terminal negatif sebagai Katoda, dan terminal pengendali disebut Gerbang. Anoda berfungsi sebagai terminal input yang menerima arus listrik, sementara Katoda berfungsi sebagai terminal output yang mengalirkan arus listrik keluar. Gerbang, yang terhubung dengan lapisan pengendali SCR, berperan dalam mengaktifkan SCR. Oleh karena itu, komponen ini dinamakan Silicon Controlled Rectifier (SCR).

3. Kemampuan

Kemampuan utama SCR adalah mengontrol tegangan listrik, baik dalam rentang sedang maupun tinggi. Sejak diperkenalkan pada tahun 1956, SCR telah menunjukkan kemampuan ini. Komponen ini berfungsi sebagai saklar yang hanya menghantarkan arus listrik saat sinyal di Gerbang terpenuhi. Kemampuan pengendalian SCR menjadikannya sangat berguna dalam aplikasi yang memerlukan kontrol daya tinggi, seperti pengendalian motor, pengatur suhu, dan berbagai sistem daya industri.

Dengan memahami karakteristik SCR dari sudut pKalianng bahan, kaki, dan kemampuannya, kita dapat lebih mengenali cara kerja dan aplikasi komponen ini dalam rangkaian elektronika. SCR adalah komponen penting yang memiliki peran khusus dalam mengendalikan aliran arus listrik, dan pemahaman yang mendalam tentang karakteristiknya akan membantu dalam merancang dan menggunakan SCR secara efektif dalam berbagai aplikasi elektronika.

Simbol dan Bentuk SCR

Untuk memperoleh pemahaman yang lebih mendalam tentang SCR, penting untuk mengenal simbol dan bentuknya.

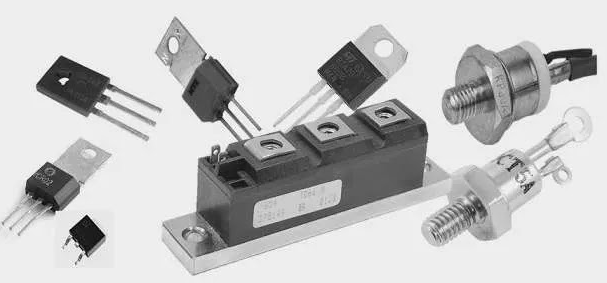

Berikut adalah gambar detail yang menunjukkan bentuk, simbol, dan diagram SCR yang dapat kalian lihat di bawah ini:

Pengertian SCR

Fungsi SCR

SCR berfungsi sebagai komponen pengendali atau saklar dalam rangkaian elektronika. Keunggulan utama SCR adalah kemampuannya untuk mengendalikan daya dan tegangan tinggi, meskipun ukurannya relatif kecil.

Karena itu, SCR sering diterapkan dalam rangkaian listrik dengan daya sedang hingga tinggi (Medium-High Power). Berikut beberapa contoh penggunaan SCR dalam dunia elektronika:

Baca juga:  Jenis – Jenis Konektor Audio dan Fungsinya Lengkap

1. Rangkaian Timer

SCR dapat digunakan dalam rangkaian timer untuk mengontrol waktu atau durasi aktivasi suatu komponen atau perangkat, seperti pada oven listrik atau mesin cuci.

2. Rangkaian Inverter

SCR berfungsi dalam rangkaian inverter yang mengubah arus searah (DC) menjadi arus bolak-balik (AC). Ini berguna dalam aplikasi seperti sistem penyaluran tenaga listrik, pembangkit listrik tenaga surya, dan pembangkit listrik tenaga angin.

3. Rangkaian Logika

SCR digunakan dalam rangkaian logika untuk mengendalikan aliran sinyal logika, contohnya dalam rangkaian flip-flop atau gerbang logika yang memerlukan pengendalian tingkat sinyal listrik.

4. Rangkaian Isolator

SCR dapat berfungsi sebagai isolator dalam rangkaian elektronika, memisahkan sinyal atau komponen tertentu dari rangkaian lainnya, sehingga melindungi komponen sensitif dari gangguan atau lonjakan tegangan yang tidak diinginkan.

5. Rangkaian Chopper

SCR digunakan dalam rangkaian chopper atau konverter DC-DC untuk mengatur dan mengendalikan daya yang dikonversi dari tegangan DC menjadi tegangan DC lainnya sesuai tingkat yang diinginkan, seperti dalam sistem pengisian baterai.

6. Lampu Dimmer

SCR dapat diterapkan dalam rangkaian lampu dimmer untuk mengatur tingkat kecerahan lampu. Dengan mengendalikan tegangan yang diberikan pada lampu, SCR memungkinkan penyesuaian intensitas cahaya sesuai kebutuhan.

7. Pengendali Kecepatan Motor

SCR dapat berfungsi sebagai pengendali kecepatan motor listrik dengan mengatur tegangan yang diberikan pada motor. Dalam aplikasi seperti pengendali kecepatan kipas angin atau motor induksi, SCR memainkan peran penting dalam mengatur putaran motor sesuai kebutuhan.

Prinsip Kerja SCR

Pada dasarnya, cara kerja SCR mirip dengan dioda biasa, namun ada perbedaan kunci yang membedakannya. SCR memerlukan tegangan positif pada terminal Gerbang (Gate) untuk mengaktifkannya. Proses ini penting karena tanpa tegangan ini, SCR tidak akan berfungsi meskipun ada arus yang mengalir dari Anoda ke Katoda.

Ketika tegangan positif diterapkan pada terminal Gerbang sebagai pemicu (trigger), SCR akan berada dalam keadaan aktif, atau “on.” Dalam kondisi ini, SCR mengalirkan arus listrik dari terminal Anoda ke terminal Katoda. Menariknya, setelah SCR diaktifkan, arus ini akan terus mengalir bahkan setelah tegangan di terminal Gerbang dihapus. Hal ini membuat SCR sangat berguna dalam aplikasi di mana aliran arus perlu dikontrol secara efisien.

Untuk mengembalikan SCR ke kondisi mati (off state), arus maju yang mengalir antara Anoda dan Katoda harus diturunkan hingga mencapai titik arus lh (Holding Current) SCR. Arus Holding adalah jumlah minimum arus yang diperlukan agar SCR tetap dalam keadaan aktif. Nilai arus Holding atau lh dapat ditemukan dalam datasheet masing-masing komponen SCR, dan setiap jenis SCR memiliki nilai yang berbeda-beda.

Meskipun ada variasi dalam nilai arus Holding, pada umumnya, untuk mematikan SCR, kalian cukup menurunkan tegangan maju yang ada di antara terminal Anoda dan Katoda hingga mencapai nol. Ketika tegangan ini dihilangkan atau diturunkan, SCR akan kembali ke kondisi mati (off state), menghentikan aliran arus listrik sepenuhnya.

Baca juga:  Cara Update Firmware TV Samsung : Panduan Lengkap

Dengan demikian, SCR memiliki kemampuan unik untuk mempertahankan aliran arus listrik dalam keadaan terbuka (on state) setelah diaktifkan melalui tegangan positif pada terminal Gerbang. Proses pematihan SCR menjadi lebih sederhana, yaitu dengan mengurangi atau menghilangkan tegangan maju, yang memungkinkan komponen ini berfungsi dengan efektif dalam berbagai aplikasi, termasuk pengontrol daya, rangkaian timer, dan pengendali kecepatan motor.

Cara Menentukan Kaki SCR

Seperti yang telah dijelaskan sebelumnya, SCR terdiri dari 3 kaki terminal sebagai komponen penyusunnya. Ketiga kaki terminal tersebut pada pKalianngan awal mungkin tidak memiliki perbedaan yang jelas.

Namun, bagaimana cara mengetahui kaki terminal mana yang sesuai? Berikut ini adalah langkah-langkahnya:

  • Gunakan alat yang disebut multimeter untuk menemukan kaki-kaki SCR.
  • Pasang kabel hitam multimeter pada terminal Katoda. Kemudian, pasang kabel merah pada terminal Anoda dan Gerbang.
  • Amati reaksi yang ditunjukkan oleh alat tersebut. Jika jarum multimeter bergerak, berarti kaki terminal yang terhubung sudah benar.
  • Namun, jika alat tersebut tidak menunjukkan pergerakan, itu berarti Kalian belum menemukan terminal Katoda yang tepat.
  • Untuk menemukannya, pindahkan probe kabel ke terminal lainnya. Kemudian, perhatikan reaksi yang diberikan oleh multimeter.

Dengan mengikuti langkah-langkah tersebut, Kalian dapat menemukan kaki terminal SCR yang sesuai.

Penutup

Dalam dunia elektronika, pemahaman yang mendalam mengenai Pengertian SCR (Silicon Controlled Rectifier) sangatlah penting. SCR adalah komponen kunci yang memiliki fungsi utama sebagai pengendali arus listrik dalam berbagai aplikasi. Dengan kemampuan untuk mengendalikan daya dan tegangan tinggi meskipun berukuran kecil, SCR menjadi pilihan ideal untuk digunakan dalam rangkaian yang memerlukan kontrol daya, seperti dalam pengendalian motor, lampu dimmer, dan sistem inverter.

Sistem kerja SCR yang unik, di mana ia dapat mempertahankan aliran arus listrik bahkan setelah tegangan pemicu pada terminal Gerbang dihilangkan, menambah keunggulannya sebagai komponen pengendali yang efisien. Arus Holding yang diperlukan untuk mematikan SCR juga menunjukkan pentingnya mengetahui spesifikasi teknis dari setiap jenis SCR agar dapat digunakan secara optimal dalam aplikasinya.

Dengan demikian, SCR bukan hanya sekadar komponen dalam rangkaian elektronika, tetapi juga merupakan elemen penting yang mendukung inovasi dalam teknologi modern. Memahami pengertian SCR serta karakteristik dan cara kerjanya akan membantu para insinyur dan pengembang dalam merancang sistem yang lebih efektif dan efisien, serta membuka peluang untuk aplikasi baru dalam dunia elektronika yang terus berkembang. Semoga informasi dari bengkeltv.id mengenai Pengertian SCR ini bermanfaat untuk Kalian.
