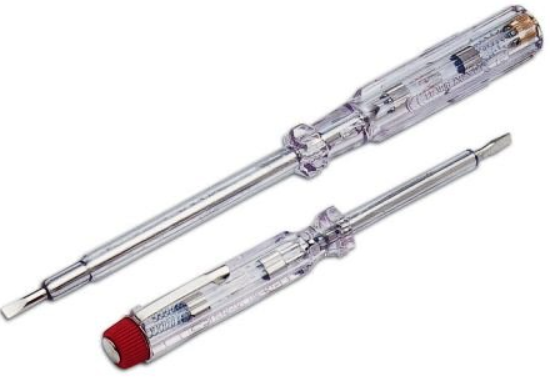

Pengertian Tespen

Pengertian Tespen : Fungsi dan Cara Menggunakannya

Posted on

Bengkeltv.idPengertian Tespen : Fungsi dan Cara Menggunakannya. Tespen adalah alat sederhana yang digunakan untuk mendeteksi keberadaan arus listrik dalam suatu rangkaian, baik itu pada kabel, soket, atau perangkat elektronik lainnya. Alat ini sangat populer karena kemampuannya yang praktis dan efektif dalam memberikan indikasi apakah suatu titik memiliki tegangan listrik atau tidak. Tespen umumnya dilengkapi dengan lampu indikator yang akan menyala ketika arus listrik terdeteksi, sehingga memudahkan pengguna untuk mengetahui hasil pengujiannya secara instan.

Tespen sangat berguna bagi teknisi listrik dan pengguna rumahan untuk memastikan keamanan sebelum melakukan pekerjaan pada instalasi listrik. Keamanan merupakan faktor utama yang perlu diperhatikan saat bekerja dengan instalasi listrik, dan tespen membantu mencegah risiko tersengat listrik. Dengan menggunakan tespen, pengguna dapat memastikan bahwa tidak ada aliran listrik pada kabel atau komponen yang akan dikerjakan, sehingga risiko kecelakaan dapat diminimalkan.

Alat ini juga dikenal dengan nama “tester pena” karena bentuknya menyerupai pena dan ukurannya yang kompak, sehingga mudah dibawa ke mana saja dan digunakan di berbagai situasi. Tespen biasanya memiliki ujung berbentuk logam yang harus ditempelkan pada bagian yang akan diuji, sementara pengguna memegang bagian belakang alat. Jika ada arus listrik, lampu indikator yang terletak di dalam tespen akan menyala. Proses ini sangat sederhana, sehingga bahkan pengguna tanpa latar belakang teknis pun dapat mengoperasikannya dengan baik.

Dalam artikel ini, kita akan membahas lebih dalam mengenai pengertian tespen, cara kerja, jenis-jenis tespen, dan berbagai fungsinya dalam kehidupan sehari-hari. Dengan pemahaman yang lebih baik tentang tespen, diharapkan pembaca dapat menggunakan alat ini dengan lebih efektif dan aman.

Pengertian Tespen (Test Pen)

Tespen atau “test pen” adalah alat yang sering digunakan oleh teknisi listrik dalam pekerjaan mereka. Bentuknya yang kecil dan menyerupai pena membuatnya mudah dibawa ke mana saja. Selain itu, ujung tespen yang berbentuk “minus” juga dapat digunakan sebagai obeng untuk melonggarkan atau mengetatkan sekrup.

Tespen berfungsi sebagai alat untuk mengetahui apakah suatu penghantar listrik memiliki tegangan atau tidak. Penghantar listrik yang dapat diuji dengan tespen meliputi kabel listrik, kawat listrik, dan stop kontak.

Namun, perlu diketahui bahwa tespen berbeda dengan multimeter. Tespen tidak dapat mengukur seberapa tinggi tegangan listrik pada penghantar, melainkan hanya menunjukkan ada atau tidaknya aliran listrik melalui lampu indikator.

Jika ada aliran listrik pada stop kontak atau kabel, maka lampu indikator pada tespen akan menyala. Sebaliknya, jika tidak ada aliran listrik, lampu indikator tidak akan menyala. Sangat mudah digunakan, bukan?

Baca juga:  Cara Kerja Saklar Seri : Pembahasan Lengkapnya

Bagian-Bagian Tespen dan Fungsinya

Setelah sebelumnya kita membahas pengertian tespen, berikut ini adalah gambar dan penjelasan bagian-bagian dari tespen:

Pengertian Tespen

  • Probe: Berfungsi untuk mendeteksi kabel atau benda yang akan diuji arus listriknya.
  • Isolator: Melindungi alat dari risiko korsleting listrik.
  • Arang: Berfungsi sebagai isolator untuk mengurangi risiko arus listrik berlebihan dengan cara membatasi aliran arus.
  • Lampu Indikator: Menyala sebagai penKalian ketika benda yang diuji memiliki tegangan listrik.
  • Penjepit: Digunakan untuk menyimpan tespen di kantong atau tempat penyimpanan.
  • Pegas: Berfungsi untuk menekan bagian lampu indikator pada tutup konduktor alat.
  • Tutup Konduktor: Berfungsi sebagai media untuk mengalirkan arus listrik.

Jenis-Jenis Tespen dan Cara Menggunakannya

Setelah membahas pengertian dan bagian-bagian tespen, kini kita akan membahas berbagai jenis tespen beserta fungsinya. Tespen telah mengalami perkembangan dalam bentuk dan fungsinya. Berikut adalah beberapa jenis tespen:

1. Tespen Multi Function Digital Spanning

Tespen multifungsi digital yang biasa digunakan untuk menguji aliran listrik memiliki beberapa jenis. Tespen ini mampu menguji arus listrik baik dalam bentuk DC maupun AC, dengan rentang tegangan antara 12 hingga 220 Volt.

Tespen multifungsi digital ini dilengkapi dengan dua tombol yang memungkinkan pengguna untuk memilih pengujian arus DC atau AC. Pegangannya terbuat dari bahan yang nyaman dan kuat, sehingga memudahkan pengguna saat menggenggamnya.

Selain itu, tespen ini dilengkapi dengan layar LED LCD atau layar LCD yang berfungsi untuk menampilkan hasil pengujian arus listrik pada objek yang diperiksa. Layar LCD ini terbuat dari bahan plastik rekayasa yang aman dan tahan lama dalam penggunaan.

Cara Penggunaan:

Penggunaan tespen ini sangat sederhana. Kalian hanya perlu menempatkan tespen pada kabel yang akan diperiksa, lalu tekan tombol sesuai dengan jenis arus, baik DC atau AC. Setelah itu, hasil pengujian arus listrik DC atau AC akan muncul pada layar LCD tespen.

2. Tespen Voltage Detector

Tespen tipe detektor tegangan adalah salah satu jenis tespen yang digunakan untuk mendeteksi kabel listrik yang putus dan untuk menguji aliran arus listrik AC.

Tespen ini biasanya digunakan untuk tegangan antara 12 hingga 240 VAC dan dilengkapi dengan buzzer serta lampu indikator, yang memudahkan pengguna dalam mengoperasikannya.

Cara Penggunaan:

Penggunaan tespen ini sangat mudah. Kalian hanya perlu mendekatkan tespen pada objek yang akan diuji, tanpa perlu mengupas kabel atau benda tersebut. Jika terdapat aliran arus listrik, buzzer pada tespen akan berbunyi sebagai tKalian. Jika buzzer tidak berbunyi, itu berarti objek tersebut tidak memiliki aliran arus listrik.

Baca juga:  Penyebab Saklar MCB Meteran Listrik Tidak Bisa ON

3. Tespen DC 6V – 24V

Tespen tipe DC 6V – 24V berfungsi untuk mendeteksi aliran listrik pada aki, baik pada aki kendaraan maupun jenis lainnya.

Angka DC 6V – 24V menunjukkan bahwa tespen ini hanya dapat digunakan untuk menguji tegangan listrik dalam rentang 6 hingga 24 Volt. Tespen jenis ini dibuat dari tembaga murni sebagai material dasarnya, sehingga tidak akan berkarat meskipun digunakan dalam jangka waktu lama. Selain itu, tespen ini dilengkapi dengan kabel berlapis PVC berkualitas tinggi yang sesuai dengan stKalianr kelasnya.

Cara Penggunaan:

Cara menggunakan tespen ini sangat sederhana. Kalian hanya perlu menjepit konektor A pada terminal aki yang memiliki arus positif (+) dan konektor B pada terminal aki yang memiliki arus negatif (-). Setelah itu, perhatikan lampu indikator. Jika lampu indikator menyala, itu menKaliankan bahwa aki tersebut sedang dialiri arus listrik.

4. Tespen Bolak Balik Apel

Tespen jenis ini memiliki komponen yang sederhana, serta bentuk dan fungsi utamanya yang praktis.

Tespen ini juga sering disebut sebagai “tespen bolak-balik plus dan minus apel.” Tespen ini dilengkapi dengan pegangan yang terbuat dari bahan karet, sehingga memberikan kenyamanan dan keamanan saat digunakan.

Selain itu, tespen jenis ini dilengkapi dengan mata obeng dan alat pengukur aliran listrik bolak-balik. Mata obengnya biasanya terbuat dari tembaga berkualitas tinggi, sehingga memiliki masa pakai yang lama dan dapat berfungsi dengan baik untuk penggunaan jangka panjang.

Cara Penggunaan:

Penggunaan tespen ini sangat mudah. Kalian hanya perlu meletakkan tespen pada objek yang ingin diuji aliran listrik bolak-balik. Jika terdeteksi adanya aliran listrik, tespen akan memberikan peringatan berupa suara atau LED yang menyala.

5. Type TL Tergo Obeng Tespen

Jenis obeng tespen ini memiliki bentuk yang sangat sederhana dan ukuran yang memudahkan untuk dibawa ke mana saja. Tespen ini sering disebut sebagai “tespen pensil.”

Tespen pensil ini memiliki ukuran sekitar 150 mm. Meskipun kecil, obeng tespen ini mampu menangani aliran listrik dalam rentang 100 hingga 220 Volt.

Pada komponen tespen terdapat pegangan yang sangat kuat, sehingga penggunaan obeng tespen ini dapat dilakukan dengan aman. Selain itu, terdapat juga indikator LED yang berfungsi sama seperti indikator LED pada jenis tespen lainnya.

Baca juga:  Pengertian Tespen (Test Pen) : Cara Menggunakannya Secara Lengkap

Cara Menggunakan Tespen (Test Pen)

Setelah memahami pengertian tespen (test pen), cara penggunaannya sangat sederhana dan mudah. Dalam beberapa langkah, kita dapat mengetahui apakah sebuah stop kontak listrik atau kabel sedang dialiri arus listrik. Tujuan pengujian ini adalah untuk menghindari risiko sengatan listrik yang berbahaya bagi kesehatan, bahkan dapat menyebabkan kematian jika anggota tubuh kita tersentuh oleh penghantar listrik dengan tegangan tinggi.

Catatan Penting: Pastikan anggota tubuh tidak bersentuhan dengan sumber penghantar listrik yang akan diuji.

Berikut adalah langkah-langkah penggunaannya:

  • Ambil tespen dan pegang dengan ujung jari tangan.
  • Letakkan ujung jari telunjuk di bagian atas tespen, pastikan ujung jari telunjuk bersentuhan dengan bagian logam di atas tespen.
  • Tempelkan bagian ujung tespen (bagian bawah yang biasanya berbentuk minus seperti obeng) ke sumber listrik yang akan diuji.
  • Perhatikan lampu indikator. Jika lampu indikator menyala, itu berarti kabel listrik atau penghantar tersebut sedang dialiri arus listrik (ada tegangan). Jika lampu indikator tidak menyala, berarti kabel listrik atau penghantar tersebut tidak dialiri arus listrik (tidak ada tegangan).

Dengan mengikuti langkah-langkah di atas, kita dapat dengan mudah mengetahui apakah ada arus listrik yang mengalir di penghantar yang sedang diuji menggunakan tespen.

Penting untuk selalu berhati-hati dan menjaga agar anggota tubuh tidak bersentuhan dengan sumber listrik yang sedang diuji untuk mencegah risiko kecelakaan yang tidak diinginkan.

Penutup

Sebagai penutup, pemahaman tentang pengertian tespen dan cara penggunaannya sangat penting, terutama bagi siapa saja yang bekerja dengan instalasi listrik. Tespen adalah alat yang berguna untuk mendeteksi adanya arus listrik, membantu menjaga keselamatan saat melakukan pemeriksaan atau perbaikan. Dengan berbagai jenis dan fungsinya, tespen menjadi alat yang praktis dan efisien dalam memastikan keamanan listrik di lingkungan kita.

Selalu ingat untuk menggunakan tespen dengan hati-hati dan mematuhi prosedur keselamatan yang tepat. Dengan demikian, kita dapat meminimalkan risiko kecelakaan akibat sengatan listrik dan menjaga kesehatan serta keselamatan saat berinteraksi dengan sumber listrik. Demikianlah ulasan dari bengkeltv.id mengenai Pengertian Tespen, semoga informasi yang telah disampaikan dapat membantu kalian.
